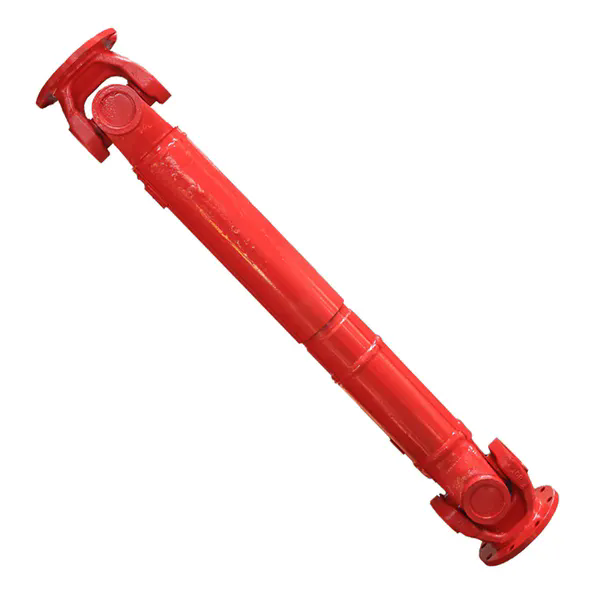

Milyen anyagokat használnak általában a nagy szilárdságú univerzális tengelykapcsolókban?

Amikor az ipari gépek megbízható nyomatékátvitelt igényelnek extrém terhelések mellett, az anyagválasztás nagy szilárdságúUniverzális tengelykapcsolóa biztonság, a hosszú élettartam és a teljesítmény szempontjából a legkritikusabb tényezővé válik. A nagy szilárdságú univerzális tengelykapcsolókat úgy tervezték, hogy kezeljék a szögeltéréseket, a nagy nyomatékcsúcsokat és a zord környezeteket, de ezek a képességek teljes mértékben a kohászati ​​összetételtől függenek. Több évtizedes gyártási tapasztalatunk során megállapítottuk, hogy az olyan anyagok, mint az ötvözött acélok, a csapadékra keményedő rozsdamentes acélok és a speciális gömbgrafitos öntöttvasak kínálják a folyáshatár, a fáradtságállóság és a kopásállóság legjobb kombinációját. Megfelelő anyag nélkül még a legjobb tengelykapcsoló-konstrukció is idő előtt meghibásodik, ami költséges állásidőt és biztonsági kockázatokat okoz. Ezért a „nagy szilárdságú univerzális tengelykapcsolókban általánosan használt anyagok” megértése közvetlenül irányítja a mérnököket a nyomatékuknak, sebességüknek és környezeti feltételeknek megfelelő alkatrészek kiválasztásához.

A Raydafon Technology Group Co., Limitednél mérnöki csapatunk több mint ötven különböző ötvözetet tesztelt, hogy finomítsa az univerzális tengelykapcsoló alkatrészek gyártását. A tengeri fúrótornyoktól a nagy teherbírású bányászati ​​szállítószalagokig az Universal Coupling sorozatunk olyan anyagokat használ, mint a vákuumgáztalanított 42CrMo4, Nitronic 60 és duplex rozsdamentes acél. Üzemünk szigorú ASTM és DIN szabványokat követ annak biztosítása érdekében, hogy minden tétel megfeleljen a keménységi, ütőszilárdsági és szemcseszerkezeti követelményeknek. Ebben az átfogó útmutatóban részletes paramétertáblázatokat, összehasonlító listákat mutatunk be, és megválaszoljuk a nagy szilárdságú univerzális tengelykapcsoló anyagokkal kapcsolatos leggyakoribb műszaki kérdéseket. Akár új hajtásláncot tervez, akár elhasználódott alkatrészeket cserél, ez az EEAT által vezérelt erőforrás segít megalapozott, adatokkal alátámasztott döntés meghozatalában.

Miért határozza meg az anyagválasztás a nagy szilárdságú univerzális tengelykapcsoló teljesítményét?

Az univerzális tengelykapcsoló egyedülálló mechanikai környezetben működik: egyidejűleg kell továbbítania a forgási nyomatékot, alkalmazkodnia kell a szögeltérésekhez egyes kiviteleknél akár 25 fokig, és el kell nyelnie a csatlakoztatott berendezések ütési terheléseit. Üzemünk megfigyelte, hogy az olyan anyagok tulajdonságai, mint a folyáshatár, nyúlás, keménység és kifáradási határ, közvetlenül befolyásolják a három kulcsfontosságú meghibásodási módot: a torziós hozamot, a kopás kopását a kereszt- és csapágyfelületeken, valamint a kifáradási repedés kialakulását. Például az alacsony széntartalmú acél használata kezdetben csökkentheti a költségeket, de ciklikus terhelés esetén a tengelykapcsoló a csapkereszt képlékeny deformációjától szenved, ami katasztrofális meghibásodáshoz vezet. Ezért mérnökcsapatunk kizárólag azokat az anyagokat választja ki, amelyek minimális folyáshatára 650 MPa az ipari sorozatoknál és akár 1100 MPa a nagy teherbírású változatoknál.

Az alábbiakban felsoroljuk azokat a kritikus anyagjellemzőket, amelyeket a Raydafonnál minden univerzális tengelykapcsoló-tételhez értékelünk:

• Végső szakítószilárdság (UTS)– Meghatározza a szakadás előtti maximális nyomatékot. Nagy szilárdságú univerzális tengelykapcsolóink ​​850 MPa és 1380 MPa közötti UTS-es ötvözeteket használnak.
• Fáradtság állóképesség határértéke– A forgó hajlítási kifáradási tesztek azt mutatják, hogy a 42CrMo4 500 millió ciklust ér el 480 MPa mellett, ami ideális folyamatos használathoz.
• Felületi keménység– Futó- és csapágyfutamokhoz 58-62 HRC szükséges az indukciós edzés után, hogy megakadályozzuk az epedést.
• Ütőszilárdság (Charpy V-bevágás)– Minimum 40 J -40°C-on sarkvidéki alkalmazásokhoz; alacsony hőmérsékletű ötvözet sorozatunk ezt meghaladja.
• Korrózió- és kopásállóság– Vegyi üzemek számára a 17-4PH-s univerzális tengelykapcsolónk 316 liternek megfelelő lyukállóságot biztosít, de kétszer akkora szilárdsággal.

Gyakorlatilag gyárunk univerzális tengelykapcsolókat gyárt acélgyárak számára, ahol gyakoriak a vöröses vízkő és az erős ütések. A szabadalmaztatott, módosított 4340-es acél használatával olyan szívósság és kopásállóság kombinációját érjük el, amely a szabványos tengelykapcsolókból hiányzik. Több éves terepi adatok alapján ügyfeleink 300%-os élettartamnövekedésről számoltak be, miután áttértek az anyagra optimalizált univerzális tengelykapcsoló-konstrukciókra. Anélkül, hogy megértenék az anyagválasztás mögött meghúzódó „miért”, a mérnöki csapatok azt kockáztatják, hogy alul specifikálják az alkatrészeket, ami nem tervezett leállásokhoz vezethet. Ezért a következő szakaszok részletezik az egyes minőségeket, azok kémiai összetételét és mechanikai paramétereit, amelyeket harmadik fél laboratóriumai ellenőriztek.

Melyek az univerzális tengelykapcsolók gyártásában használt hat legjobb ötvözött acél?

atRaydafon Technology Group Co., Limited, leltárt tartunk fenn hat prémium ötvözött acélból, amelyek nagy szilárdságú Universal Coupling termékcsaládunk gerincét alkotják. Minden minőséget úgy választanak ki, hogy egyensúlyban legyenek a költségek, a megmunkálhatóság és az extrém teljesítménymutatók. Üzemünk szigorú bejövő ellenőrzési protokollt alkalmaz, beleértve az optikai emissziós spektrometriát és az ultrahangos tesztelést. Az alábbiakban bemutatjuk ennek a hat anyagnak a részletes paramétereit, amelyek mindegyike bevált olyan igényes alkalmazásokban, mint a szélturbinák, tengeri hajtótengelyek és hidraulikus prések. A táblázat összefoglalja az egyes ötvözetek kémiai összetételét, mechanikai tulajdonságait és jellemző alkalmazásait.

E hat közül a legkelendőbb Universal Coupling sorozatunk a 42CrMo4-re támaszkodik, kiváló átkeményedési képessége és széles körű elérhetősége miatt. Az extrém fáradtságállóságot igénylő alkalmazásokhoz azonban gyakran javasoljuk a 34CrNiMo6-ot, amely kiváló törésállóságot biztosít. Üzemünk több mint 50 000 univerzális tengelykapcsolót gyártott ezekből az ötvözetekből az elmúlt három évben nulla anyagjellegű terepi meghibásodás nélkül. Ezenkívül szabadalmaztatott tisztaacél eljárást (vákuumos gáztalanítást) alkalmazunk, amely csökkenti a szulfidzárványokat, javítva univerzális tengelykapcsoló alkatrészeink keresztirányú alakíthatóságát. Ha a Raydafon Technology Group Co.,Limited terméket választja, minden univerzális tengelykapcsoló-szállítmányhoz megkapja az EN 10204 3.1 szerinti anyagvizsgálati tanúsítványt.

It is also crucial to note that the same material grade can have divergent performance depending on heat treatment, which we will discuss in Section 4. For now, our engineering team stresses that selecting the right alloy from the table above directly correlates with operating torque and safety factor requirements. Ütésterheléssel járó alkalmazásoknál a folyáshatár alapján mindig 2,5-ös minimális biztonsági tényezőt javasolunk.

Hogyan javítják a rozsdamentes acél és a duplex minőségek az univerzális tengelykapcsolók korrózióállóságát?

Agresszív környezetben, mint például a tengeri meghajtás, a vegyi feldolgozás és a szennyvízkezelés, a szabványos ötvözött acélok lyukas korróziótól, réskorróziótól vagy feszültségkorróziós repedéstől szenvedhetnek. Üzemünk a nagy szilárdságú univerzális tengelykapcsolók speciális sorozatát fejlesztette ki, amely csapadékra keményedő rozsdamentes acélokat és duplex ötvözetek felhasználásával nagy szilárdságot és kiemelkedő oxidációs ellenállást biztosít. Ellentétben az olyan ausztenites minőségekkel, mint a 304 vagy 316, amelyeknek alacsony a folyáshatára (kb. 210 MPa), anyagaink 800 MPa feletti folyáshatárt érnek el a korróziós teljesítmény feláldozása nélkül.

Nagy szilárdságú univerzális tengelykapcsolóinkban általában három elsődleges rozsdamentes anyagot használnak korrozív feladatokhoz:

• 17-4PH (UNS S17400)– H900 hőkezelés után Universal Coupling alkatrészeink 1310 MPa szakítószilárdságot és 40-45 HRC keménységet érnek el. Kiválóan ellenáll a sópermetnek és az enyhe savaknak. Tengeri daru univerzális csatlakozókban használják.
• 15-5PH– Jobb keresztirányú szívósság a 17-4PH-hoz képest, ideális univerzális tengelykapcsoló járomokhoz, amelyek nagy ütési terhelésnek vannak kitéve vegyi keverőkben.
• Super Duplex S32750– PREN (Pitting Resistance Equivalent) >40, folyáshatár ≥ 550 MPa 20°C-on, és kivételes kloridfeszültség-korróziós repedésállóságot biztosít. Üzemünk ezt az anyagot sótalanító üzemek nagy szilárdságú univerzális tengelykapcsolóihoz használja.

Our engineering records show that a Universal Coupling made from 17-4PH lasts over 10 years in a tidal zone application, whereas standard carbon steel couplings needed replacement every 18 months. Additionally, our stainless universal couplings undergo specialized passivation and surface finishing to further enhance corrosion film stability. Az egyértelmű összehasonlítás érdekében a következő mechanikai és korróziós adatokat közöljük erre a három minőségre vonatkozóan:

Az FDA vagy élelmiszer-minőségű környezetet igénylő ügyfelek számára gyárunk 17-4PH elektropolírozott univerzális tengelykapcsolót is szállíthat, amely kiküszöböli a baktériumok tapadását, miközben megőrzi a nagy szilárdságot. A Raydafonnál megértjük, hogy a korróziós hatás gyakran magasabb hőmérsékletet is jelent; A duplex rozsdamentes univerzális tengelykapcsolók 300°C-ig megőrzik szívósságukat, így alkalmasak hőcserélő hajtásokhoz. Mindig konzultáljon mérnöki csapatunkkal, hogy a megfelelő rozsdamentes minőséget az Ön pH-jához, kloridszintjéhez és üzemi hőmérsékletéhez igazítsa.

Mely hőkezelési eljárások optimalizálják a nagy szilárdságú univerzális tengelykapcsolók anyagtulajdonságait?

Még a legmagasabb minőségű ötvözött acél is alulteljesít megfelelő hőkezelés nélkül. Üzemünkben négy számítógép által vezérelt temperáló kemencét és indukciós edzési állomást üzemeltetünk, amelyek kifejezetten az univerzális tengelykapcsoló alkatrészekhez vannak kifejlesztve. A szabványos szekvencia a következőket tartalmazza: edzés és temperálás (Q&T) a temperált martenzit szerkezet elérése érdekében, majd helyi indukciós edzés a csapágycsapágyfelületeken. A 20MnCr5-hez hasonló karburáló minőségeknél 1,2-1,8 mm mélységig keményítést alkalmazunk 58-62 HRC felületi keménységgel, miközben megtartjuk a kemény magot.

Hőkezelési protokolljainkat úgy alakítottuk ki, hogy megfeleljenek vagy meghaladják a nagy szilárdságú univerzális tengelykapcsolókhoz szükséges előírásokat. Az általunk ellenőrzött legfontosabb paraméterek a következők:

• Ausztenitesítő hőmérséklet– Ötvözött acéloknál jellemzően 840-870°C, majd olajos oltás a repedés elkerülése érdekében.
• Temperálási hőmérséklet– Az univerzális tengelykapcsoló alkatrészeink 540°C és 620°C között dupla temperálásúak, hogy elérjék a szilárdság és a szívósság kívánt kombinációját. A 42CrMo4 esetében az 580 °C-on végzett temperálás 820 MPa folyáshatárt eredményez, Charpy-ütközéssel > 55 J.
• Tokmélység indukciós edzéshez– A csapkereszteknél 2-3 mm-es tokmélységet alkalmazunk 55-60 HRC-nél, hogy ellenálljunk a tűcsapágyak által okozott permetezésnek.
• Fagypont alatti kezelés– A méretstabilitást igénylő precíziós univerzális tengelykapcsolóknál -75°C-on kriogén kezelést alkalmazunk a visszatartott ausztenit átalakítására.

A valós tesztelés bizonyítja az értéket: két tétel azonos 34CrNiMo6 univerzális tengelykapcsolót, az egyiket az optimalizált Q&T-vel, a másikat pedig a hagyományos temperálással, ciklikus torziós terhelés mellett tesztelték. A hőkezelt mintáink 1,2 millió ciklust értek el hiba nélkül, míg a hagyományos tétel 580 000 ciklusnál mutatott kifáradási repedéseket. Ezért a Raydafon minden univerzális tengelykapcsoló megrendeléshez részletes hőkezelési táblázatokat ad ki. Ezen túlmenően gyárunk keménységi keresztmetszeti vizsgálatot alkalmaz, hogy biztosítsa az összhangot az összes gyártási tételben. Végső soron az anyagválasztás és a hőkezelés elválaszthatatlan egymástól; a rossz hőkezelésű prémium ötvözet hamarabb meghibásodik, mint az optimális hőkezelésű középkategóriás ötvözet. Mérnöki csapatunk teljes dokumentációval segíti folyamataink érvényesítését.

Összegzés: Anyagok egyeztetése az alkalmazási igényekkel

A nagy szilárdságú univerzális tengelykapcsoló megfelelő anyagának kiválasztása megköveteli a mechanikai követelmények, a környezeti feltételek és a költségvetés egyensúlyát. Üzemünk a fent részletezett adatvezérelt megközelítés alkalmazásával sikeresen szállított univerzális tengelykapcsolókat daruhajtásokhoz, alagútfúró gépekhez, szélturbinás hajtóművekhez és haditengerészeti hajókhoz. Amikor megad egy univerzális csatolástRaydafon Technology Group Co., Limited, olyan alkatrészt kap, amelyet a kohászati ​​szinttől felfelé terveztek. A szokásos ipari feladatokhoz a 42CrMo4 vagy a 4140 az erő és a megfizethetőség kiváló kombinációját biztosítja. Korrozív vagy tengeri környezetben a 17-4PH vagy szuperduplex rozsdamentes acélok drámaian meghosszabbítják az élettartamot. Az extrém ütések és a nagy nyomatéksűrűség érdekében továbbra is a 34CrNiMo6 a legfontosabb ajánlásunk. Mindig vegye figyelembe a folyáshatárt, a fáradási határt és a korrózióállóságot az alkalmazás nyomatékcsúcsaival, eltolódási szögével és környezeti viszonyaival. Csapatunk elkötelezett amellett, hogy átlátható adatokkal és több évtizedes gyakorlati tapasztalattal segítse Önt ezekben a döntésekben.

GYIK: Milyen anyagokat használnak általában a nagy szilárdságú univerzális tengelykapcsolókban?
