Termékek

Worm Gearbox Supplier for Stable Transmission and Long Service Life

Csiga sebességváltó gyártója – stabil sebességváltó, elfogadható áron

Raydafonegy kínai székhelyű féregcsökkentő gyár. Pontosan egyeztetjük a felszerelési igényeket, és stabil minőséget biztosítunk elfogadható áron.

Ház és szerkezet

  • Egyrészes, nagy szilárdságú alumíniumötvözet vagy öntöttvas ház
  • Erős, korrózióálló
  • Alkalmas magas páratartalomhoz, magas porhoz, gyakori vibrációhoz

Gear & Worm

  • Csigakerék: nagy teljesítményű rézötvözet
  • Csiga: kiváló minőségű ötvözött acél
  • Precíziós köszörülés és hőkezelés
  • Sima hálózás, alacsony zajszint, nagy hatékonyság

Tesztelés és kenés

  • Terhelés nélküli futási teszt
  • Olajtömítés tömítési teszt
  • Fogfelületi érintkezési teszt
  • Szintetikus zsír vagy hajtóműolaj, -20 ℃ és +80 ℃ között

Csigahajtóműveink a hazai gépgyártókat szolgálják ki, és exportálják Európába, Amerikába, Délkelet-Ázsiába és a Közel-Keletre. Követjük a "megbízhatóbb átvitel és hatékonyabb szolgáltatás" elvét.Vegye fel velünk a kapcsolatotárajánlatért.

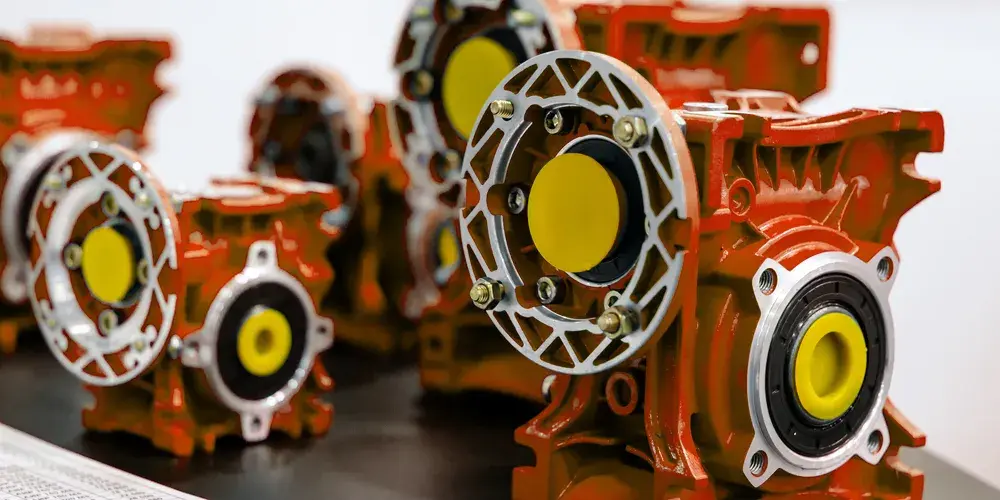

Raydafon worm gearbox housing and structure

Hogyan állítsuk be a holtjátékot a csigahajtóműben

A holtjáték a csiga és a csigakerék fogfelületei közötti kis rés. Befolyásolja a stabilitást, a hatékonyságot és az élettartamot. A Raydafon sebességváltók előre beállítottak, de a holtjáték hosszú távú használat vagy újratelepítés során változhat.

1
Kapcsolja ki és töltse ki Kapcsolja ki a reduktort, és teljesen tehermentesítse a rakományt, hogy elkerülje az elfordulás kockázatát. Tisztítsa meg a felületet szétszerelés előtt.
2
Ellenőrizze a beállítási szerkezetet NM számáraRV sorozatú csigahajtóműreduktorok, a legtöbb modell excenteres bemenőtengely-ülékkel vagy karimás előfeszítő mechanizmussal rendelkezik a finombeállításhoz.
3
Állítsa be a hálómélységet Lazítsa meg a csigatengely rögzítőcsavarjait a bemeneti oldalon. Állítsa be az excenter hüvelyt vagy a csapágyülést a hálómélység módosításához, vagy módosítsa a tömítés vastagságát az axiális távolság finomhangolásához.
4
Próbaüzem Először futtasson egy üresjárati tesztet, majd egy teljes terhelésű tesztet. Ne húzza túl – meleget, kopást és korai károsodást okoz.

Javasolt holtjáték tartomány

0,08 mm – 0,15 mm

Jó hálózási hatékonyságot biztosít elakadás vagy fokozott kopás nélkül.

Ha a hajtómű oldala erősen kopott, a csapágyak meglazultak, vagy a ház deformálódott, állítsa le és cserélje ki az alkatrészeket, vagy lépjen kapcsolatba a Raydafon műszaki támogatásával. Szállítás előtt minden sebességváltó átmegy a fogfelület-érintkezés-érzékelési és terhelés nélküli működési teszteken. Távoli technikai segítséget is nyújtunk, beleértve a videós útmutatást és a szerkezeti rajzelemzést.

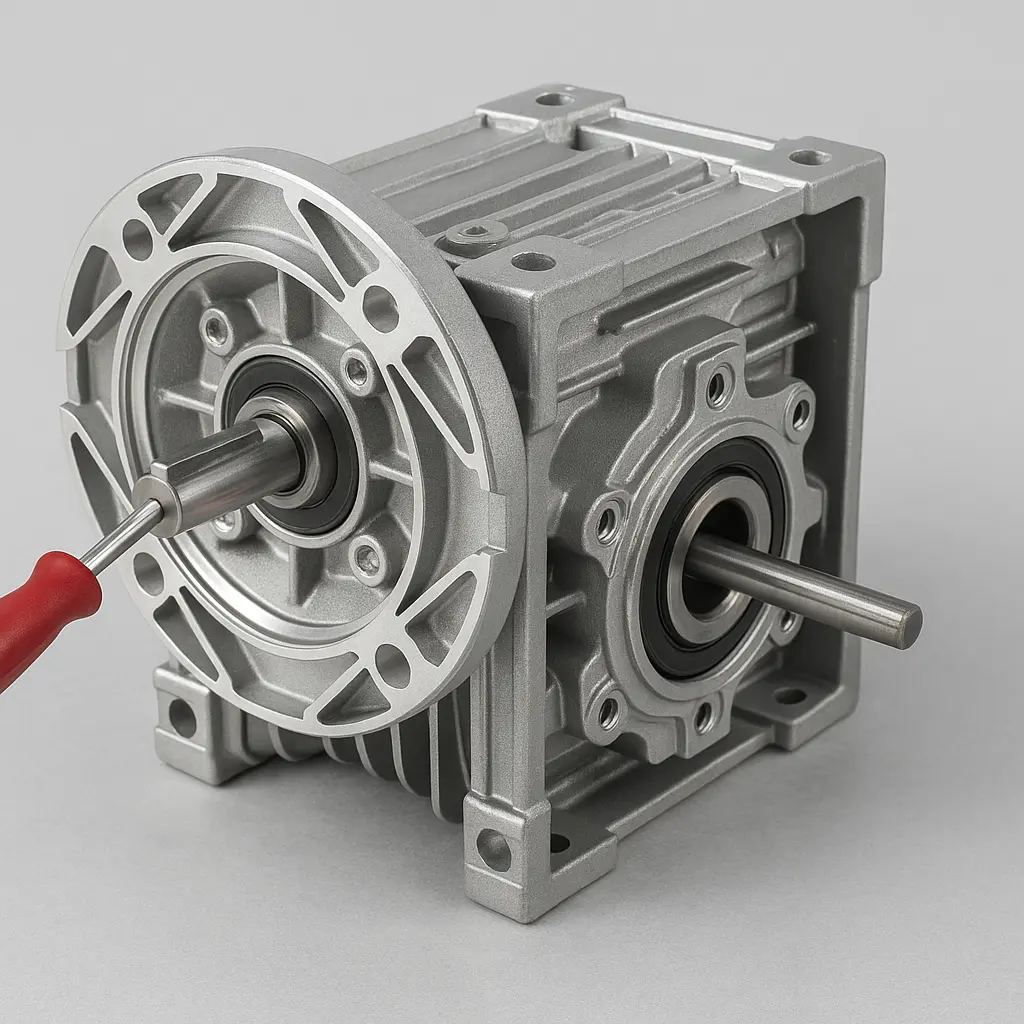

Worm gearbox backlash adjustment

Hogyan számítsuk ki a féreghajtómű áttételét

Az átviteli arány (redukciós arány) kulcsfontosságú paraméter a kiválasztásánál vagy tervezésénél acsiga sebességváltó. A modell kiválasztása előtt erősítse meg.

Alapképlet

Áttételi arány = csigakerék fogai ÷ csigafejek

Féregkerék fogai Féregfejek Áttételi arány Kimeneti sebesség
40 1 (egyetlen) 40:1 1/40 bemenet
40 2 (dupla) 20:1 1/20 bemenet

A csigakerék fogai az adattáblán vagy a rajzon fel vannak tüntetve – a gyakori értékek a 30, 40, 50, 60. A csigafejek általában 1 vagy 2, azt jelzik, hogy a csigakerék hány fogat forog a csiga fordulatánként.

A Raydafon szabványos arányokat kínál i=7,5 és i=100 között. Többfokozatú kombinációk is elérhetők – például a 40:1 első fokozat plusz az 5:1 második fokozat a teljes arány 200:1.

Kiválasztási megjegyzés:A túl nagy arány csökkenti a hatékonyságot és növeli a méretet. A túl kicsi áttétel nem elegendő kimeneti nyomatékot eredményez. Vegye figyelembe a kimeneti nyomatékot, a hatékonysági veszteséget és a munkaciklust is.

A Raydafon a bemeneti teljesítmény, a működési sebesség és a terhelési jellemzők alapján a megfelelő modellt és arányt ajánlja. Technikai csapatunk teljes körű kiválasztási számítási szolgáltatást nyújt.Vegye fel velünk a kapcsolatottechnikai támogatásért és személyre szabott javaslatokért.

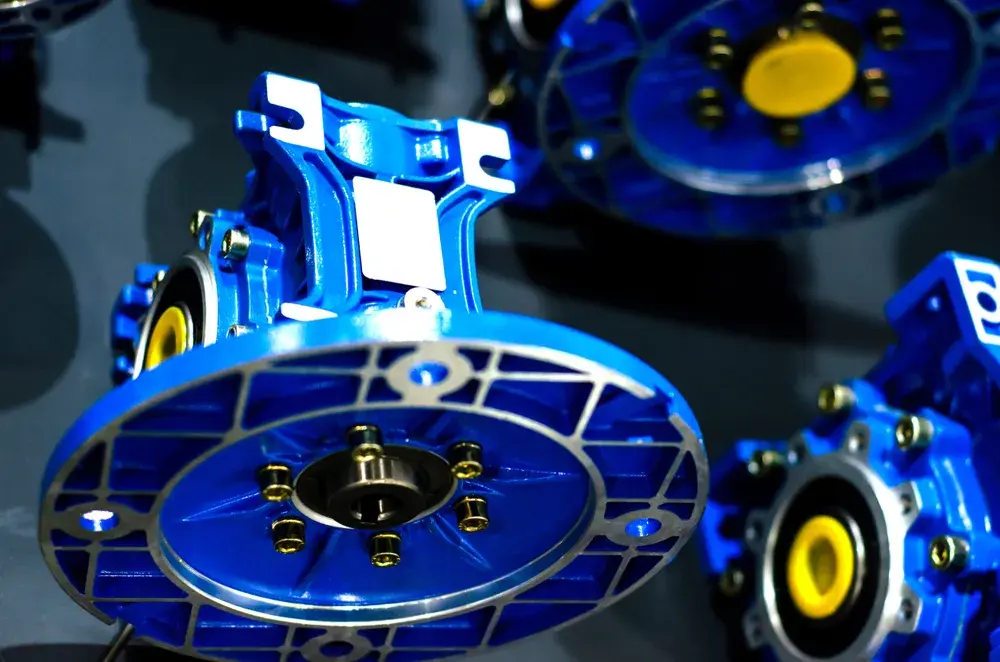

Worm gearbox ratio calculation

View as

WPDA sorozatú féreghajtóművek

WPDA sorozatú féreghajtóművek

WPDA sorozatú csigahajtóművek – 13 vázméret (40–250), 5:1–100:1 arányok, 15–2500 N·m kimeneti nyomaték, 0,12–15 kW bemeneti teljesítmény, IP65-ös öntöttvas ház kényszerkenéssel. A csigakereket kioltják és HRC 58–62-re köszörülik; a dupla ajakos tömítés távol tartja a lisztport, az iszapot és a mosóvizet a hajtómű üregéből. Láb-, karima- és üreges tengelyes rögzítés elérhető, a kimenő tengely pedig megmunkálható, hogy illeszkedjen a meglévő motorhoz. Küldje el bemeneti teljesítményét, szükséges áttételét és motorkarimáját – 24 órán belül visszaküldjük a megfelelő keretet, méretrajzot és gyári árajánlatot.
WPA sorozatú féreg sebességváltók

WPA sorozatú féreg sebességváltók

Mint szakmai gyár és gyártók Kínában, amely mélyen részt vett az átviteli berendezések területén, a Raydafon elindította a WPA sorozat féregfedeleit, amelyek széles körben kedvelik a magas költségteljesítményüket. Ennek a sorozatnak a redukciós aránya 5: 1-ről 100: 1-re terjed ki, a kimeneti nyomaték eléri a 10NM-2000NM-et, 0,06 kW-15 kW-os motorokhoz alkalmas, és számos olyan telepítési módszert támogat, mint például a lábak és a karimák, amelyek könnyen alkalmazkodhatnak a forgatókönyvekhez, például az anyagszállításhoz és a környezetvédelmi védelmi berendezésekhez. Megbízható beszállítóként a Raydafon testreszabott szolgáltatásokat és átlátható árakat nyújt. A költség 30% -kal alacsonyabb, mint az azonos teljesítményű importált márkák költsége, amely a kis- és középvállalkozások preferált megoldása a berendezések frissítéséhez.
EP-NRV-F egyetlen szilárd tengely bemeneti féreg sebességváltó

EP-NRV-F egyetlen szilárd tengely bemeneti féreg sebességváltó

Mint Kínában ismert gyár és gyártók, a professzionális ipari sebességváltó berendezések területén, a Raydafon elindította az EP-NRV-F egységes tengelyes bemeneti féregfegyver-sebességváltóját, amely kiváló féregfelszerelés-reduktor. A termék egyetlen szilárd tengely -bemeneti kialakítást alkalmaz, kompakt szerkezetű és stabil működéssel, nagy nyomaték -átviteli képességgel, és különféle ipari alkalmazási forgatókönyvekhez igazítható. Működései számos redukciós arány opcióit (például 7,5: 1-100: 1), a névleges kimeneti nyomaték (10nm-1800nm) széles skálájának, a bemeneti teljesítmény adaptációjának 0,06 kW-15 kW-os motorjaira terjednek ki, és az IP55 védelmi szintje a megbízható működés biztosítása érdekében durva munkakörülmények között. Kiváló minőségű beszállítóként a Raydafon rugalmas testreszabási szolgáltatásokat és rendkívül versenyképes árakat nyújt az ügyfelek különféle átviteli megoldásainak igényeinek kielégítésére.
EP-NMRV WORM sebességváltó kimeneti karimával

EP-NMRV WORM sebességváltó kimeneti karimával

A Raydafon EP-NMRV Worm sebességváltója a kimeneti karimával a legjobb az iparágban! Különböző modellek léteznek az NMRV025 -től az NMRV150 -ig, az energia 0,06 kW és 15 kW közötti és 1800 nm -es nyomatékig terjed. Kompatibilis mind a kis, mind a nagy gépekkel. A doboz kopásálló alumíniumötvözetből készül, amely könnyű és tartós. A kimeneti karima kialakítása közvetlenül csatlakoztatható a különféle ipari berendezésekhez, és könnyen telepíthető. A féregfelszerelés kopásálló ón bronzból készül, amelynek magas a sebességváltó és kevés zajja. Mint Kínában közismert gyártók, a Raydafon az egész folyamat során ellenőrzi a minőséget, és megbízható szállító!
Megbízható Csiga sebességváltó gyártóként és beszállítóként Kínában termékeink elfogadták a CE tanúsítást. Ha minőségi termékeket szeretne vásárolni, kérjük, vegye fel velünk a kapcsolatot.
