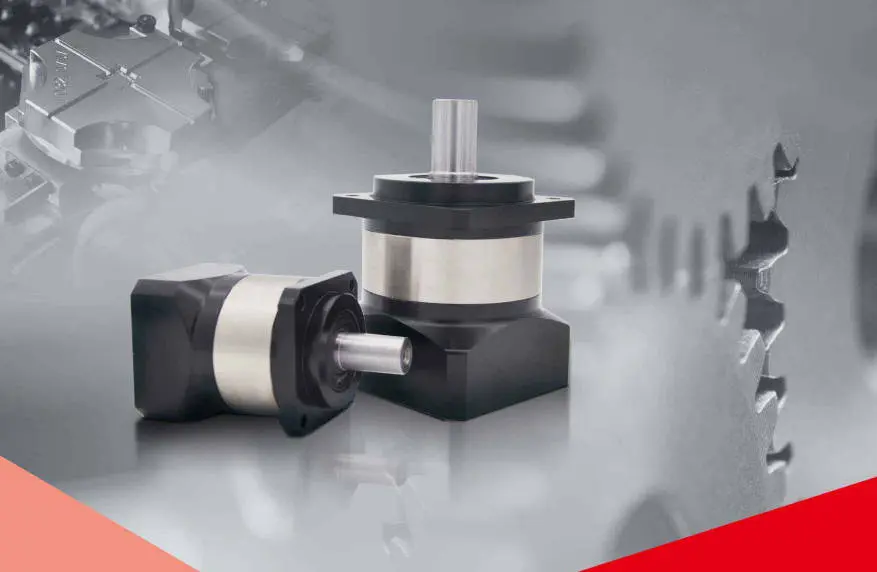

Planetary Gearbox Supplier for High Torque and Precision Applications

Bolygóhajtómű-gyártó – nagy nyomatékú, kompakt, hatékony

Raydafonegy kínai székhelyű reduktorgyár közvetlen szállítással. Stabil teljesítménnyel, kompakt szerkezettel és elfogadható áron kínálunk planetáris reduktorokat az automatizáláshoz, a nagy terhelésű átvitelhez és a precíziós vezérléshez.

Szerkezet és anyag

  • Nagy szilárdságú ötvözött acél szerkezet
  • A fogaskerék karburált, hűtött és precíziós köszörülés
  • Fogfelszíni keménység HRC60±2
  • Erős fáradtságállóság, nagyobb teherbírás, mint a hagyományos hajtóműveknél

Teljesítmény

  • Három fogas szimmetrikus hálós kialakítás
  • 95% feletti átviteli hatékonyság
  • Stabil működés, alacsony zajszint, egyenletes nyomatékkimenet
  • Alkalmas szervórendszerekhez, elektromos hengerekhez, ipari robotokhoz, kerekes mobil alvázhoz

Konfigurációs lehetőségek

  • Egyfokozatú, kétlépcsős, háromlépcsős kombinációk
  • Sebességarányok 3:1 és 200:1 között
  • Kimenet: kulcstengely, bordás tengely, karima típusú, egyedi, nem szabványos interfész
  • Szállítás előtt tesztelt dinamikus kiegyensúlyozás és koncentrikusság

Széles körben használják automatizált összeszerelő sorokban, csomagológépekben, CNC-berendezésekben, szállítóberendezésekben, mérnöki lánctalpas alvázakban és szélenergia-vezérlő rendszerekben. Legyen szó integrátorról, komplett gépgyártóról vagy karbantartási szolgáltatóról, költséghatékony átviteli megoldásokat tudunk nyújtani.Vegye fel velünk a kapcsolatotárajánlatért.

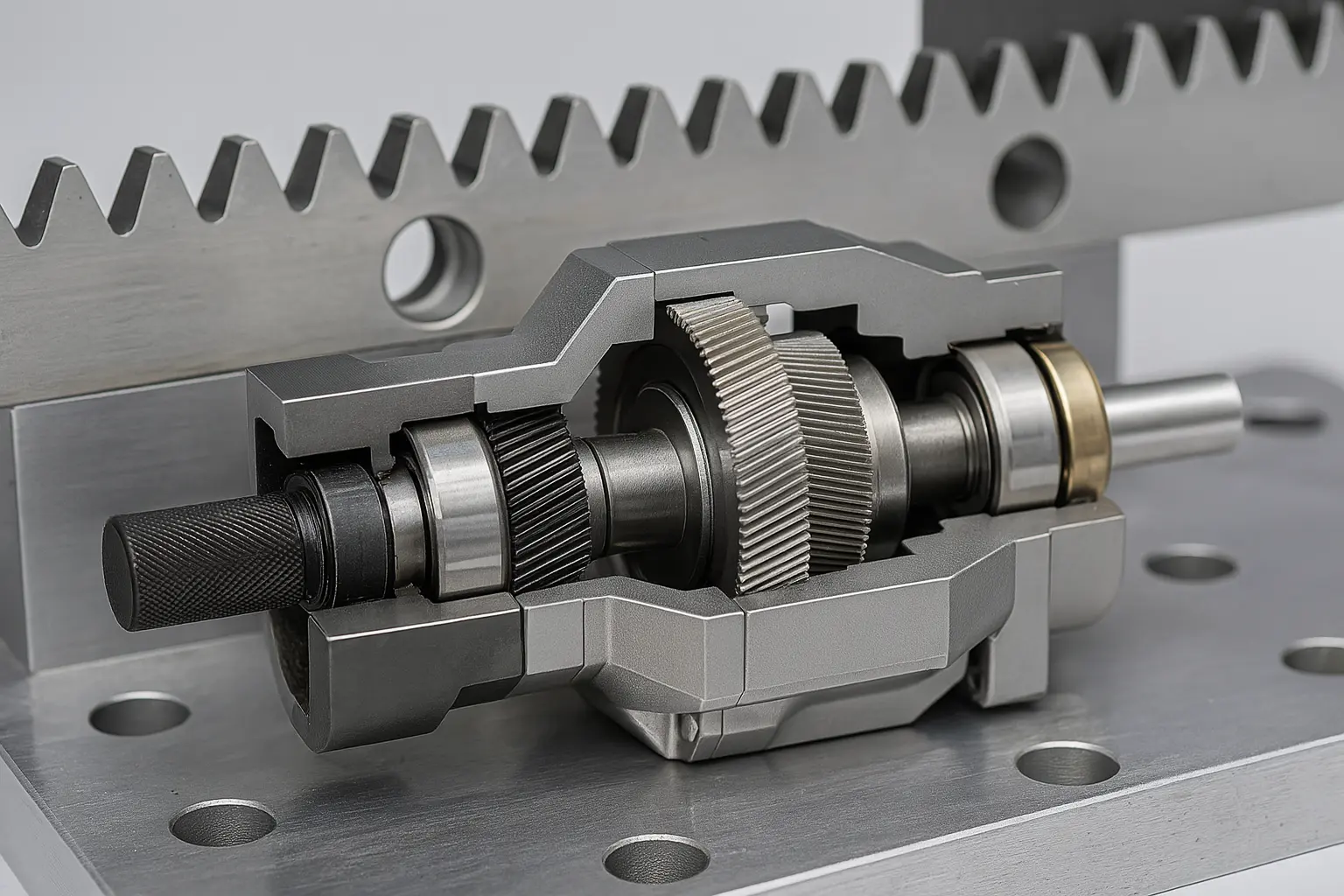

Raydafon planetary gearbox structure

Hogyan működik a bolygóműves sebességváltó

A bolygókerekes reduktornak három kulcsfontosságú része van: a központi napkerék (bemeneti fogaskerék), a körülötte forgó bolygókerekes fogaskerék-készlet és a külső fogaskerék-gyűrű.

1. lépés – Tápellátás A motor hajtja a naphajtóművet, hogy forogjon.
2. lépés – Többfogú hálózás A naphajtómű több bolygókerekes fogaskereket hajt meg forgásra. Ezek a fogaskerekek a napkerék mentén forognak.
3. lépés – Teljesítmény Az erő a fogaskerekekre rögzített bolygótartón keresztül jut el a kimenő tengelyhez.

Ez a többfogú hálózási módszer megosztja az erőt több fogaskerék között, egyenletes teljesítményt, alacsony zajszintet és erősebb teherbíró képességet biztosítva, mint a hagyományos fogaskerekes szerkezeteknél. A Raydafon planetáris reduktorok nagyobb nyomatékot adnak le azonos térfogat mellett, kompakt szerkezettel a korlátozott beépítési hellyel rendelkező berendezésekhez.

Egylépcsős

3–10:1

Két szakasz

15–100:1

Három szakasz

200:1-ig

Mivel a belső bolygókerekes hajtómű forgás közben folyamatosan változtatja az erőhelyzetet, a fogaskerekek kopása egyenletes, és az egész gép élettartama hosszabb. Edzett ötvözött acél fogaskerekeket, precíziós csapágyakat és alacsony holtjáték-szabványokat használunk a stabil teljesítmény és a nagy pozicionálási pontosság érdekében. Alkalmas ismételt start-stop, előre-hátra és alacsony tehetetlenségi terhelési feltételekhez.

Planetary gearbox working principle

Hogyan számítsuk ki a bolygóműves sebességváltó áttételi arányát

Az áttétel határozza meg a kimenő tengely fordulatszámát és nyomatékát. Közvetlen hatással van a berendezések működési hatékonyságára és a terhelés illesztésére.

Közös felépítés: Aktív Sun Gear, Rögzített belső gyűrű, Planet Carrier kimenet

i = 1 + (Zr ÷ Zs)

Zr = belső gyűrű fogai  |  Zs = napkerék fogai

Példa

Napkerék fogai: 20

Belső gyűrű fogai: 60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

A motor 4-szer forog, a kimenő tengely 1-szer fordul → 4:1

Raydafon standard termékcsalád

Egylépcsős: 3–10

Kétlépcsős: 15–100

Háromfokozatú: nagy terhelésű, alacsony sebességű körülményekhez

Közös tartomány: 3:1-től 100:1-ig

A különböző fokozatok egymásra helyezik a belső súrlódást, ami kis mértékben befolyásolja a hatékonyságot. Ha a sebesség aránya megengedi, válasszon egy hatékonyabb alacsony szintű kombinációt.

A Raydafon ésszerű átviteli arányt és szerkezeti szintet tud javasolni a motor fordulatszáma, a kimeneti sebesség követelményei és a terhelési nyomaték alapján. Paraméterrajzokat és kiválasztási javaslatokat is adunk.Vegye fel velünk a kapcsolatotsegítségért az arányszámításhoz és a modellillesztéshez.

Planetary gearbox ratio calculation

View as

Yaw Drive bolygókerekes sebességváltó szélturbinához

Yaw Drive bolygókerekes sebességváltó szélturbinához

Yaw Drive bolygókerekes sebességváltó szélturbinához – 12 vázméret, 1 000–80 000 N·m, 297:1–2 153:1 arányok, IP67 háromszoros tömítésű gömbgrafitos öntöttvas ház –40 °C és +60 °C közötti helyszínekhez. A hajtóművek karburizáltak és HRC 58–62-re köszörültek; egy lebegő bolygóhordozó 0,08°-on belül tartja az átviteli hibát széllökések terhelése alatt. A karimás forgatható csapágytartó közvetlenül fogadja az IEC motorkarimákat, ferde vagy integrált fogaskerék kimeneti opciókkal. Küldje el a gondola elfordulási pillanatát, a motorvázat és a helyszíni korróziós osztályt – 24 órán belül visszaküldjük a hozzá illesztett 2D interfész rajzot és a gyári közvetlen árajánlatot.
PG Series Feed Mixer Planetary Gearbox

PG Series Feed Mixer Planetary Gearbox

Kínában helyi gyártóként és beszállítójaként Raydafon gondosan elkészítette a PG sorozatú Feed Mixer Planetary Gearbox -ot a saját gyárában. A sebességarány 3: 1 és 15: 1 között van. A fogaskerekek nagy szilárdságú ötvözött acélból készülnek. Az oltás után a fogfelszíni keménység eléri a HRC55-et, amely kopásálló és ütésálló, és képes ellenállni az 1800N ・ m nyomatéknak. A doboz öntöttvasból készül, és kettős tömítőszerkezetgel van felszerelve. A por- és vízállósági szint eléri az IP65 -et, és stabilan működhet a gazdaság nedves és poros környezetében. A Factory Direct Supply módszer megfizethető és megbízható átviteli termékeket biztosít Önnek!
PGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhöz

PGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhöz

A PGA sorozatú csigás meghajtású bolygókerekes hajtóművek TMR takarmánykeverőkhöz és takarmányadagolókhoz készültek, amelyeket 540 ford./perc-es traktor TLT-ről hajtanak meg. A folyamatos nyomaték 3810 N·m-től (PGA-502) 42000 N·m-ig (PGA-4203/4204), 11,1:1-től 662,8:1-ig terjedő arányokkal és szabványos 1"3/8 Z6 vagy 1"3/4 Z20 bemeneti spline-okkal. A fogaskerekek és a tengelyek nagy szilárdságú ötvözött acélból készülnek, amely körülbelül HRC58-as fogfelületi keménységig gázkarburált; az egyrészes öntöttvas ház IP65-ös kettős tömítést használ a por, iszap és lemosáshoz. A Raydafon saját, ISO 9001-es műhelyében, a kínai Ningbóban gyártja OEM keverőgyártók számára, valamint csereegységként gazdaságok és kereskedők számára. Egyedi arányok, kimeneti karimák és szerelési felületek rajz szerint. Küldje el keverőmodelljét vagy rajzát 24 órán belül megerősített kiválasztásért és árajánlatért.
