Sárgaréz csigakerék

A Raydafon egy kínai székhelyű sárgaréz csigakerekek gyártója és szállítója csigahajtómű-hajtásokhoz mérnöki gépekben, kohászati ​​berendezésekben, orvosi eszközökben, hajógyártásban és automatizált raktározásban. A szabványos gyártásban ZCuSn10Pb1 ónbronzot használnak, keménysége HB≥80, kopásállósága körülbelül 30%-kal magasabb, mint a közönséges sárgaréz. A fogaskerék feldolgozása öt precíziós lépésen keresztül történik – öntés, durva esztergálás, finomesztergálás, hobbing és köszörülés – a fogfelület Ra≤1,6 μm érdessége és 0,05 mm alatti hálóhiba elérése a hozzáillő csiga segítségével. A sebességváltó hatékonysága körülbelül 15%-kal magasabb, mint a nemzeti szabvány, és az önkenő teljesítmény csökkenti az olajfüggőséget. A folyamatos, 5000 órás működési teszt 100 óránként 0,01 mm alatti kopási sebességet mutat. Standard minta: modul 0,5, 20 fog, fogátmérő 11,2 mm, magasság 12 mm, külső átmérő 11 mm, furat 4 mm, tömeg 16 g. Egyedi modul, fogszám, 50 mm-től 300 mm-ig terjedő külső átmérő és anyagminőség támogatott. Normál rendelés esetén a szállítás körülbelül 15 nap. Küldje el a rajzot, az anyagminőséget, a mennyiséget és a célkikötőt gyors árajánlatért.
Kínai OEM sárgaréz csigakerék gyártója

Sárgaréz csigakerék gyártó mérnöki, orvosi és hajóépítő berendezések csigahajtóműveihez

A Raydafon egy kínai székhelyű sárgaréz csigakerekek gyártója és szállítója. Ez a sárgaréz csigakerék ZCuSn10Pb1 ónbronszt használ, amelynek keménysége HB≥80 és kopásállósága körülbelül 30%-kal nagyobb, mint a hagyományos sárgaréz. A feldolgozás öt precíziós lépésen keresztül történik – öntés, durva esztergálás, finomesztergálás, hobbing és köszörülés – a fogfelszíni érdesség Ra≤1,6 μm és a 0,05 mm alatti hálóhiba elérése a hozzáillő csigával. Az átviteli hatékonyság körülbelül 15%-kal magasabb, mint a nemzeti szabvány, és egy 5000 órás folyamatos működési teszt 0,01 mm/100 óránkénti kopási sebességet mutat. Az alkalmazások közé tartozik a kotrógép forgatása, a targonca emelése, a hengermű görgős sebességváltója, a CT-szkenner forgókeretei, a fogorvosi székek beállítása, a fedélzeti daru simítása és az automatizált raktári targonca. Egyedi modul, fogszám és külső átmérő 50 mm és 300 mm között támogatott. Árajánlat kéréséhez küldje el a rajzot, az anyagminőséget, a mennyiséget és a célkikötőt.

HB≥80Keménység
Ra≤1,6 μmFogfelület
<0,05 mmHálózati hiba
+15%Hatékonyság a nemzeti szabványhoz képest
15 napSzabványos szállítás

Anyag, pontosság és önkenés előnyei

A Raydafon ezt a sárgaréz csigakereket ZCuSn10Pb1 ónbronz felhasználásával gyártja. A közönséges sárgarézhez képest ez az ötvözet nagyobb keménységet, jobb kopásállóságot és stabilabb teljesítményt kínál folyamatos terhelés mellett. Az ötlépcsős gyártási folyamat szabályozza a foggeometriát és a felületi minőséget is, ami fontos a csigatengellyel való sima összekapcsolódáshoz.

1. lépés – Öntés

A ZCuSn10Pb1 ónbronzot ellenőrzött szemcseszerkezetű nyersdarabokba öntik a stabil keménység érdekében.

2. lépés – durva és finom esztergálás

A külső átmérőt, a furatot, a lépcsőfokot és a felületeket a fogaskerekek vágása előtt tűréshatárig kell fordítani.

3. lépés – Hobbing

A spirális fogprofil a csigatengelyhez illeszkedik, a fogszám és a modul rajzonként vezérelhető.

4. lépés – Köszörülés

A fogfelületet Ra≤1,6 μm-re köszörüljük, és a férggel való kapcsolási hiba 0,05 mm alatt marad.

5. lépés – Ellenőrzés és csomagolás

Ellenőrzik a keménységet, a méretet és a kötést. Csomagolás előtt rozsdagátló olajat és védőcsomagolást kell felvinni.

Azok a vásárlók, akik kapcsolódó hajtómű- és sebességváltó-alkatrészeket szereznek be, tekintse át a teljes résztPrecíziós hajtóműkategória, aCsigakerék és csigatengelyoldal, és aDuplex Worm Gearoldalon.

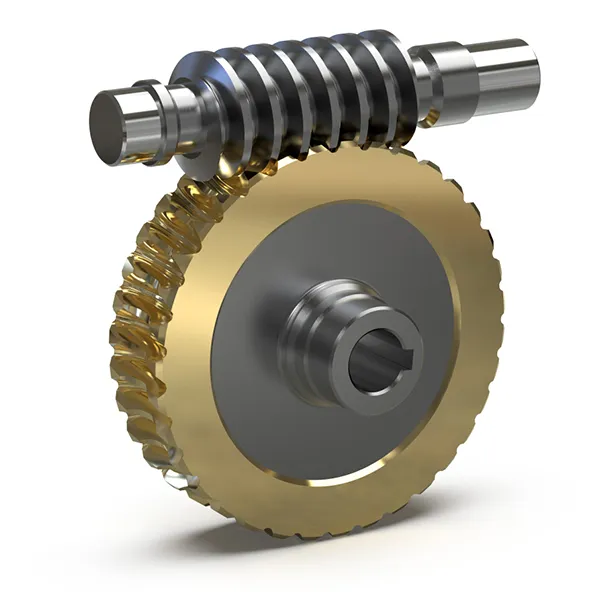

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

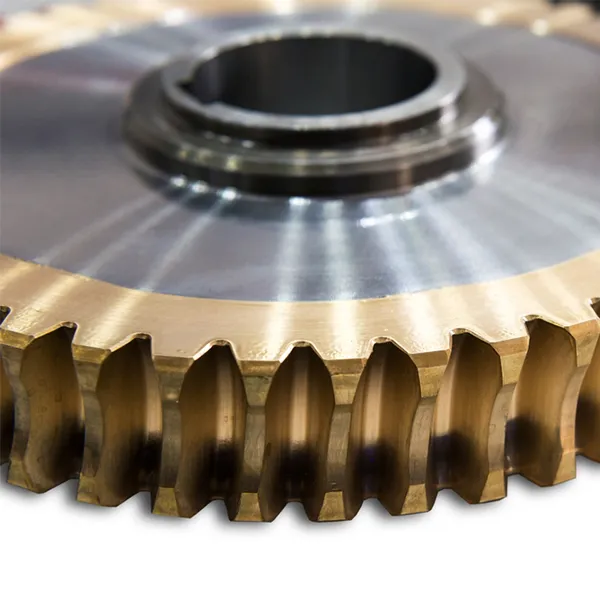

ZCuSn10Pb1 ónbronzból készült sárgaréz csigakerék

Szabványos specifikációk és méretek

Az alábbi táblázatok felsorolják a szabványos mintaspecifikációkat, a csigakerék méretét és a hozzá tartozó csigakerék tengelyméretét. Egyedi modul, fogszám, külső átmérő 50 mm-től 300 mm-ig, furat és anyagminőség támogatott az OEM projekteknél.

Szabványos specifikációk

Tétel Érték
Anyag Sárgaréz (ZCuSn10Pb1 ónbronz)
Szín Sárga
Modul 0.5
Súly 16 g

A csigakerék mérete

Tétel Érték
Fogak 20
Fogak átmérője 11,2 mm
Magasság 12 mm / 0,47 hüvelyk
Külső átmérő 11 mm / 0,43 hüvelyk
Lyuk átmérője 4 mm / 0,16 hüvelyk
Lépésméret 9 × 7 mm / 0,35 × 0,27 hüvelyk (átmérő × magasság)
Teljes méret 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 hüvelyk (H × OD × ID)

Csigakerék tengely mérete

Tétel Érték
Magasság 20 mm / 0,79 hüvelyk
Külső átmérő 9,8 mm / 0,39 hüvelyk
Belső átmérő 3,17 mm / 0,12 hüvelyk
Méret 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 hüvelyk (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Méretreferencia szabványos sárgaréz csigakerékhez

Alkalmazások mérnöki gépek, orvosi berendezések és hajógyártás területén

Mérnöki gépek

A kotrógépek forgómechanizmusai arra támaszkodnak, hogy kezeljék a nagy terhelésű nyomatékot, és sáros körülmények között is zökkenőmentesen induljanak és álljanak le a forgótányér. A targonca emelőrendszerei precíz emelésre használják 3 tonnás rakománynál, rázás nélkül.

Kohászati ​​berendezések

A hengermű görgős sebességváltója stabilan működik 250 °C-on, és támogatja az egyenletes acéllemez vastagságot. Az acél kifolyó billenő eszközök önkenő tulajdonságait használják az olvadt acél olajszennyeződésének elkerülésére.

Orvosi berendezések

A CT-szkenner forgó keretei 45 dB alatt működnek ezzel a sárgaréz csigakerékkel, amely támogatja a tiszta képalkotást. A fogkezelő szék beállításai 0,5 mm-es precíziós emelést és süllyesztést tesznek lehetővé.

Hajógyártás

A fedélzeti daru feszítőmechanizmusai ellenállnak a sópermetes korróziónak, és 500 órányi sópermet-teszt után sem csúsznak el. A hajó kormányrendszerei pontos irányszabályozást biztosítanak szélben és hullámokban.

Automatizált raktározás

A rakodóemelő rendszerek percenként 20 műveletet hajtanak végre, a pozicionálási hiba nem haladja meg az 1 mm-t. A szortírozósor kormányberendezései csomagelakadások nélkül kezelik a nagy sebességű irányváltásokat.

Textil és csomagolás

A textil- és csomagolóeszközök stabil erőátvitelt, önkenést és csökkentett energiafogyasztást élveznek a hosszú folyamatos műszakok során.

A kapcsolódó sebességváltó-alkatrészekkel kapcsolatban tekintse át aCsavaros fogaskerékkategória és aKúpkerékoldalon.

Minőségi bizonyíték, tesztelés és exporttámogatás

Anyag- és keménységi rekordok

ZCuSn10Pb1 ónbronz minőségű, HB≥80 keménységű és hőkezelési vagy öntési rekordok ömlesztett szállítmányokkal is biztosíthatók.

Fogprofil és méretvizsgálat

A modult, a fogszámot, a fogátmérőt, a külső átmérőt, a furat- és lépcsőméreteket a megrendelt rajz vagy minta alapján ellenőrzik.

Rácsozás és zajellenőrzés

Minden egyes tételt ellenőrzünk a 0,05 mm alatti hálóhibára a megfelelő csiga mellett, a sima forgást és az alacsony működési zajt.

Export csomagolás

A fogaskerekek rozsdagátló olajjal és védőburkolattal vannak ellátva. A tömeges rendelések raklapra rakhatók és rögzíthetők tengeri, légi vagy expressz szállításhoz.

Egyedi OEM rendelési folyamat

01. lépés Pályázat részleteinek elküldése

Adja meg a modult, a fogszámot, a külső átmérőt, a furatot, a lépésméretet, az anyagminőséget, a mennyiséget és a rendeltetési portot.

02. lépés Rajz vagy minta áttekintése

A Raydafon áttekinti az OEM rajzot vagy fizikai mintát, és megerősíti a specifikációt és az anyagválasztást.

03. lépés Minta és jóváhagyás

Egyedi projektekhez a Raydafon mintát készít a vevő megerősítéséhez a tömeges gyártás előtt.

04. lépés Gyártás és árajánlat

A jóváhagyást követően a Raydafon FOB Ningbo árajánlatot, gyártási ütemtervet és csomagolási adatokat biztosít.

Gyakran Ismételt Kérdések

Mi az a sárgaréz csigakerék?

A sárgaréz csigakerék a csigahajtómű kerékrésze, amely egy csigatengelyhez kapcsolódik, hogy 90°-os tengelyszögben továbbítsa a mozgást és a nyomatékot. Sárgaréz- és bronzötvözeteket használnak, mert alacsony súrlódást, jó kopásállóságot és önkenő tulajdonságokat kínálnak, ha edzett acélcsigával párosítják.

Milyen anyagokat használ a Raydafon?

A Raydafon szabványos gyártása ZCuSn10Pb1 ónbronzot használ, amelynek keménysége HB≥80 és kopásállósága körülbelül 30%-kal nagyobb, mint a hagyományos sárgaréz. Kérésre más bronz vagy sárgaréz minőségek is használhatók a terheléstől, a sebességtől és a környezettől függően.

Milyen pontosságot és hatékonyságot lehet elérni?

A fogaskerék feldolgozása öt precíziós lépésen keresztül történik – öntés, durva esztergálás, finomesztergálás, hobbing és köszörülés – a fogfelület Ra≤1,6 μm érdessége és 0,05 mm alatti hálóhiba elérése a hozzáillő csiga segítségével. Az átviteli hatékonyság körülbelül 15%-kal magasabb, mint a nemzeti szabvány, és egy 5000 órás folyamatos működési teszt 0,01 mm/100 óránkénti kopási sebességet mutat.

Mi a szabványos mintaméret?

Standard minta: modul 0,5, 20 fog, fogátmérő 11,2 mm, magasság 12 mm, külső átmérő 11 mm, furat 4 mm, tömeg 16 g. Hozzáillő csigakerék tengely: magasság 20 mm, külső átmérő 9,8 mm, belső átmérő 3,17 mm. Egyedi modul, fogszám, 50-300 mm külső átmérő és furat támogatott.

Melyek a fő alkalmazások?

Az alkalmazások közé tartoznak a kotrógépek elforgató mechanizmusai, a targonca emelőrendszerei, a hengermű hengeres erőátvitele, az acél kifolyó billentő eszközök, a CT-szkenner forgókeretei, a fogorvosi székek beállítása, a fedélzeti daru simítása, a hajókormányzási rendszerek, az automatizált raktári targoncák és a válogatósor kormányberendezései.

Milyen információk szükségesek az árajánlathoz?

Küldje el a rajz vagy a minta részleteit, a modult, a fogszámot, a külső átmérőt, a furatot, az anyagminőséget, a mennyiséget és a rendeltetési portot. A Raydafon FOB Ningbo árajánlattal és átfutási idővel válaszol.

Mi a szállítási idő?

A normál megrendelések a megrendelés visszaigazolásától számított 15 napon belül kiszállításra kerülnek. Az egyéni vagy tömeges megrendelések a rajz összetettségétől és mennyiségétől függenek. A Raydafon frissített ütemezést biztosít a rajz jóváhagyása után.

Készen áll az egyedi sárgaréz csigakerekek beszerzésére?

Küldje el a rajz vagy a minta részleteit, a modult, a fogszámot, a külső átmérőt, a furatot, az anyagminőséget, a rendelési mennyiséget és a rendeltetési portot. A Raydafon megerősíti a specifikációt, szükség esetén mintát készít, majd FOB Ningbo árajánlatot ad az átfutási idővel és a csomagolás részleteivel.
