Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HIDRAULIKAI OSZTÁLY

Targonca hidraulikus munkahenger gyártója az OEM ellátáshoz, utólagos cseréhez és helyszíni javításhoz

A Raydafon targonca hidraulikus munkahengereket gyárt elektromos targoncákhoz, belső égésű targoncákhoz, targoncákhoz és raktári berendezésekhez. Minden egység a megerősített furat, löket, rúdátmérő és csatlakozóvég stílusa szerint készül, majd nyomáspróbának vetik alá, mielőtt elhagyná a szerelősort, így beállítás nélkül egyenesen fel tud szállni a targoncára.

Teljes gépgyárakat, hidraulikus rendszerintegrátorokat, regionális alkatrészkereskedőket és végberendezésekért felelős szervizegységeket látunk el. A palackokat Európába, Délkelet-Ázsiába és Dél-Amerikába exportálják, fedezve az eredeti berendezéseket és az utángyártott csereigényeket.

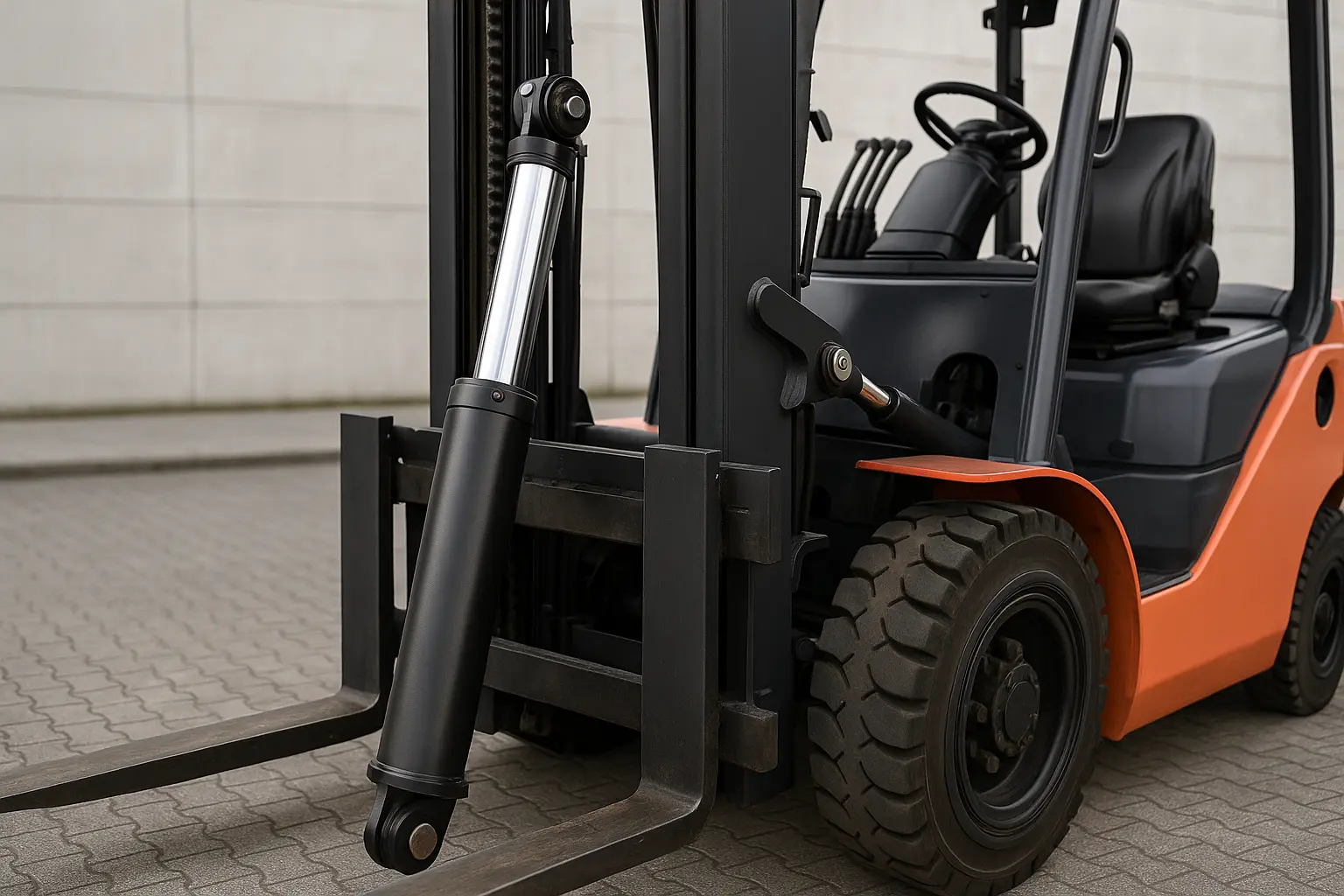

Forklift hydraulic cylinder manufactured by Raydafon
A targonca hidraulikus hengereit CNC-vel megmunkált kulcsméretekkel gyártják, ellenőrzött folyamatban lezárják, majd kiszállítás előtt nyomáspróbával végzik.
1,5-18 tTargonca űrtartalom lefedettség
7-14 MPaÜzemi nyomástartomány
Emelés/döntésSzabványos funkciótípusok
CNCKulcsméret-szabályozás
OEM / ODMRajz alapú testreszabás
01

Targonca hidraulikus henger-ellátás billenő-, emelő- és oldaltoló mechanizmusokhoz

A targonca különböző funkciói eltérő követelményeket támasztanak a hengerrel szemben. A billenőhenger, az emelőhenger és az oldalmozgató henger nem cserélhető fel – mindegyiknek saját furatára, löketére, rúdviszonyára és rögzítési geometriájára van szüksége, hogy megfeleljen az általa működtetett árbocnak és kocsinak.

  • Döntőhengerek a villákhoz és az árboc dőlésszögének szabályozásához
  • Emelőhengerek az árboc emeléséhez és süllyesztéséhez
  • Oldaltoló mechanizmus hengerek
  • Elektromos targonca hidraulikus csomagok
  • Belső égésű targonca hengerei
  • Targoncák és raktári kezelő berendezések
  • Egyedi furat és löket a rajzon
  • A meglévő cikkszámok cseréje

Mi határozza meg a megfelelő hengert

  • ŰrtartalomAz 1,5-18 tonnás targoncák anyagilag eltérő furatméretet és falvastagságot igényelnek.
  • FunkcióA billentési, emelési és oldaltolási feladatok eltérő terhelési irányokat és munkaciklusokat eredményeznek.
  • FelszerelésAz elülső és a hátsó csap, a karima vagy a kapocs csatlakozásainak illeszkedniük kell az oszlophoz és a kerethez.
  • KörnyezetA por, a nedvesség és a gyakori használat megköveteli a megfelelő rúdkiképzést és tömítési minőséget.

A kulcselemek nagy szilárdságú ötvözött acélból készülnek, a rúd felülete galvanizált vagy keménykrómozott a korrózió- és kopásállóság érdekében. Az eredmény sima mozgás, gyors reakció és stabil tömítés gyakori napi használat mellett, nem csak a telepítést követő első héten.

02

Hogyan építsünk újjá egy targonca hidraulikus hengerét

A targonca hidraulikus hengerének újjáépítése nem csupán a zárókupak lecsavarása és a gumigyűrű cseréje. A folyamat öt szakaszból áll, és mindegyik számít – hagyjon ki egy lépést, és az egység néhány napon belül újra szivárogni kezd.

  1. Nyomásmentesítse és vegye ki a hengert Engedje el a rendszernyomást, válassza le a hidraulika vezetékeket és vegye ki a hengert a targoncából. Lazítsa meg a végburkolat csavarjait egy villáskulccsal, és lassan húzza ki a dugattyúrúd-szerelvényt, ügyelve arra, hogy ne karcolja meg a hengerfuratot. Ha sok olaj van benne, engedje le és tisztítsa meg, mielőtt folytatná.
  2. Vizsgáljon meg minden eltávolított alkatrészt Egyenként ellenőrizze a dugattyút, a rudat és a tömítőgyűrűket deformáció, kopás, élveszteség vagy rozsdásodás szempontjából. Egyetlen kopásnyom is lehet a szivárgás forrása, ezért ne hagyja ki az alapos vizsgálatot.
  3. Cseréljen ki minden elöregedett vagy sérült tömítést Felszerelés előtt erősítse meg a specifikációt. Egyes hengerek kombinált tömítéseket használnak, és ezek rossz irányban történő beszerelése azonnali meghibásodást okoz, függetlenül attól, hogy az újjáépítés többi részét milyen jól végezték el.
  4. Szerelje össze az eredeti sorrendben Óvatosan szerelje fel a dugattyúrudat, és tartsa a középső tengelyt végig egy vonalban. Ha a rúd nincs megfelelően központosítva, még a megfelelően felújított henger is szivárogni fog néhány napon belül a működést követően.
  5. Nyomáspróba visszaszerelés előtt Szerelje fel az összeszerelt hengert a nyomásvizsgáló berendezésre, és ellenőrizze, hogy nincs-e belső szivárgás vagy elakadás. Csak a teszt sikeressége után helyezze vissza a targoncára.

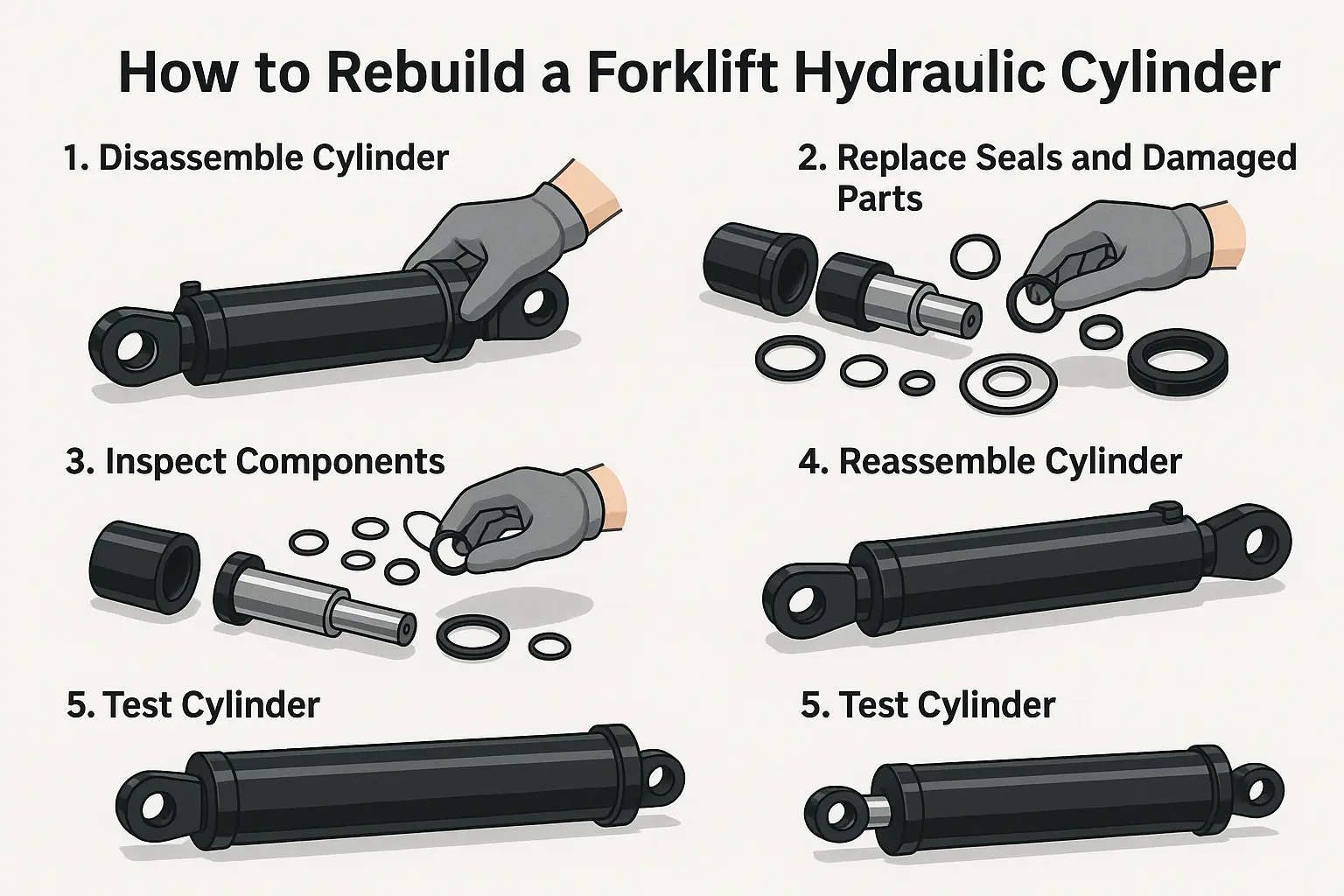

Forklift hydraulic cylinder rebuild process
Az ellenőrzés, a tömítés cseréje és a helyes összeszerelés jelenti a legtöbb sikert az újjáépítésben – ezt a nyomáspróba is megerősíti.

Amikor az újjáépítés nem éri meg

Ha a dugattyúrúd meggörbül, vagy a hengerfurat súlyosan meg van repedve, az újjáépítés nem tartható meg. A csere a gazdaságosabb út. A Raydafon teljes körű targonca hidraulikus hengereket és alkatrészeket, valamint kérésre javítókészleteket szállít – alkalmas targoncajavítók és berendezésmérnökök számára, akiknek még aznap üzembe kell helyezniük egy teherautót.

03

Hogyan lehet eltávolítani a hidraulikus hengert a targoncáról

Az eltávolítási sorrend és a kezelés részletei határozzák meg, hogy a munka húsz percig tart-e, vagy károsítja-e a környező alkatrészeket. Az alábbi négy szakasz az a szabványos eljárás, amelyet szervizpartnereink követnek.

Engedje el a nyomást Kapcsolja ki a targoncát, és hagyja, hogy a hidraulikus rendszer nyomásmentes legyen. Várjon néhány percet, hogy megbizonyosodjon arról, hogy minden nyomás kiürült, mielőtt hozzáérne bármely csatlakozáshoz.
Kösse le az olajvezetékeket Tekerje be a kötést ruhával, hogy felfogja a maradék olajat, távolítsa el a nagynyomású tömlőt a hengerről, és jelölje meg, hogy a megfelelő helyzetben vissza lehessen csatlakoztatni.
Távolítsa el a rögzítő csapokat vagy csavarokat A henger általában az árbochoz vagy a kerethez csatlakozik első és hátsó csapokkal. Keresse meg a csapok pozícióit, először távolítsa el a rögzítőgyűrűket, majd üsse ki a csapokat vagy távolítsa el a csavarokat.
Emelje ki a hengert A hengertest nehéz. Használjon két embert vagy hevedert, ne üsse meg a környező szerkezetet, és tartsa a henger száját felfelé, hogy a maradék olaj ne folyjon ki.

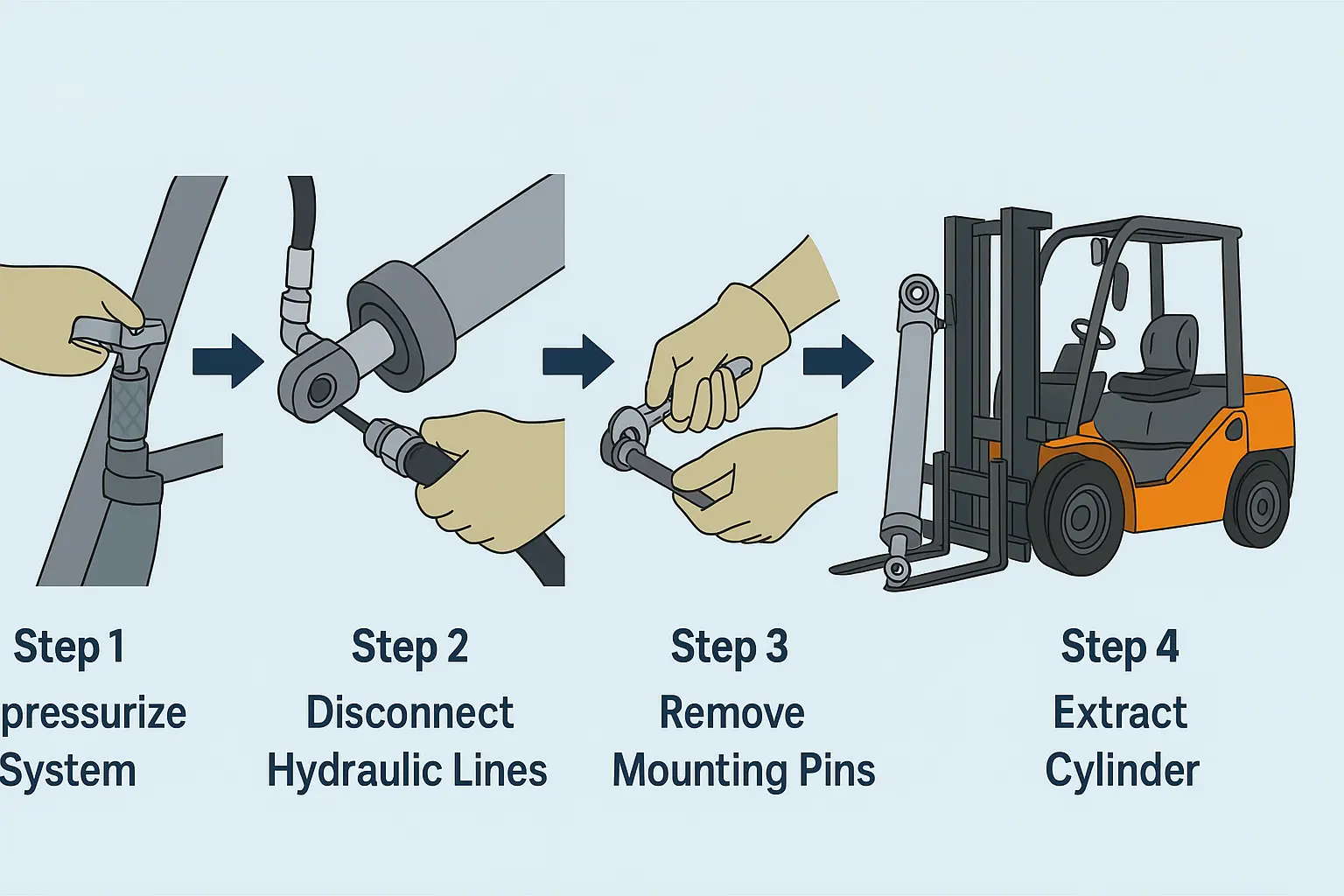

Removing a hydraulic cylinder from a forklift
Az eltávolítás után azonnal zárja le az olajnyílást, hogy távol tartsa a port, és megakadályozza a rozsdásodást tárolás vagy szállítás során.

Miután a henger lekerült a targoncáról, azonnal tömítse le az olajnyílást. A Raydafon a targoncamodellek széles skálájához illeszkedő hidraulikus henger-termékeket és tömítéskészleteket szállít, így a felhasználók gyorsan visszaállíthatják a berendezés működését ahelyett, hogy egyedi alkatrészekre várnának.

04

Kiket szállítunk

01-es csatorna

Targonca gyártók

OEM és ODM fejlesztés a géprajzok és műszaki követelmények alapján, beleértve a speciális targoncákat és a csúcskategóriás konfigurációkat.

02-es csatorna

Hidraulikus rendszerintegrátorok

A hidraulikus csomag kialakításához igazított hengerellátás, rajz megerősítésével, minta áttekintésével és szállítási ütemezéssel.

03 csatorna

Szerviz és karbantartó egységek

Cserehengerek és javítókészletek a végberendezések karbantartásához, gyors reagálással a rövid távú követelményekre.

05

A Raydafonról

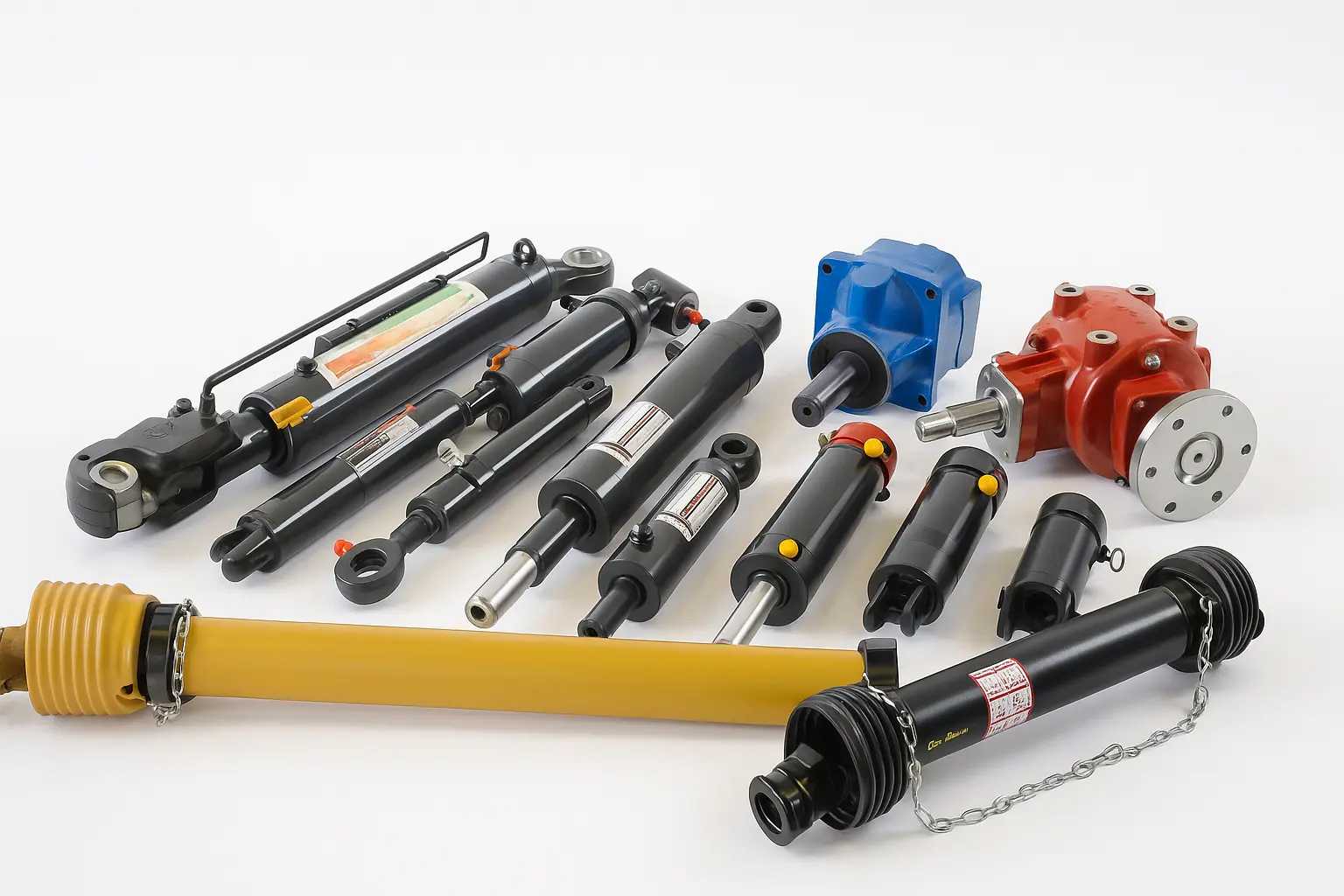

Raydafon hydraulic cylinder factory
A Raydafon hidraulikus hengereket gyárt targoncákhoz, mobildarukhoz, szemeteskocsikhoz, légijárművekhez és egyéb speciális járművekhez.

A Raydafon a hidraulikus és erőátviteli rendszerekre koncentráló gyártó. Nem hagyatkozunk a promóciós nyelvezetre – folyamatosan építjük a termékeket, és hagyjuk, hogy a megbízható minőség vigye az üzletet. Az évek során a hidraulikus hengerek fejlesztésére és gyártására koncentráltunk, széles modellválasztékkal és rugalmasan alkalmazkodva az építőipari gépekhez és speciális járművekhez.

A targonca hidraulikus hengerein túl termékpalettánk felöleli a mobil daru hidraulikus hengereit, a szemeteskocsik hidraulikus hengereit és a légijárművek hidraulikus hengereit, amelyek mindegyike nagy szilárdságú anyagokat és precíziós feldolgozást használ, hogy stabilan működjön nagy nyomású, nagyfrekvenciás munkakörülmények között.

A hidraulikus hengerek mellett a Raydafon teljes erőátviteli termékcsaládot kínál, beleértveTLT tengelyek, mezőgazdasági sebességváltók, precíziós fogaskerekekésbolygókerekes sebességváltók. Az egész gépet gyártó gyártók, javítók és alkatrészkereskedők több alkatrészt is beszerezhetnek egy szállítótól, kiküszöbölve a párhuzamos koordinációs munkát.

06

Targonca hidraulikus munkahenger GYIK

Milyen információkat kell megadnom az árajánlathoz?

Küldje el a targonca űrtartalmát, hengerfunkcióját (emelés, billentés vagy oldaltolás), furatot, rúdátmérőt, löketet, csatlakozási végtípust, szerelési méreteket és üzemi nyomást. Egy rajz, mintafotó vagy meglévő cikkszám jelentősen felgyorsítja a megerősítést.

Tud cserét szállítani egy meglévő targoncahengerhez?

Igen. Küldje el az eredeti cikkszámot vagy méretezett rajzot és mi megerősítjük az egyezést. Ez az utópiaci csereigény leggyakoribb módja.

Szállít-e javítókészleteket és komplett hengereket?

Igen. A javítókészletek az ügyfelek igényei szerint szállíthatók, ami hasznos lehet a targoncajavítók és a berendezésmérnökök számára, akiknek a helyszínen kell helyreállítaniuk a teherautót.

Milyen nyomáson működnek ezek a hengerek?

A targonca hidraulikus hengerei jellemzően 7-14 MPa tartományban működnek a targonca űrtartalmától és funkciójától függően. Szállítás előtt minden hengert nyomáspróbával ellenőriznek, hogy megerősítsék a teljesítményt a megadott névleges érték mellett.

Milyen felületkezelést alkalmaznak a dugattyúrúdon?

A kulcselemek nagy szilárdságú ötvözött acélból készülnek, a rúd felülete galvanizált vagy keménykrómozott a korrózió és a kopásállóság érdekében, így alkalmas gyakori használathoz és zord munkakörnyezetekhez.

Támogatja az egyedi furat-, löket- és csatlakozási stílusokat?

Igen. Testreszabott megoldásokat kínálunk különböző hengerátmérőkkel, löketekkel és csatlakozási végtípusokkal, az adott targoncamodellhez és működési intenzitáshoz igazodva, beleértve az OEM és ODM projekteket is.

Kérjen árajánlatot targonca hidraulikus munkahengerére

Küldje el a targonca modelljét, a hengerfunkciót, a furatot, a löketet és a rögzítési adatokat. A Raydafon megerősíti a specifikációt, és árajánlatot küld átfutási idővel – legyen szó targoncagyártóról, hidraulikus rendszerintegrátorról vagy karbantartó egységről.

View as

Targonca billenőhenger

Targonca billenőhenger

A Raydafon targonca billenőhenger egy egyedi tervezésű hidraulikus munkahenger, 1,5-18 tonnás targoncák villaoszlop-dőlésének szabályozására. Nagy szilárdságú acélból készült, hozzáillő dugattyúval, hengertesttel, rúddal és tömítéskészlettel. Üzemi nyomás 7-14 MPa, terhelés alatt nincs nyomásingadozás. Standard furatátmérők 60-100 mm, rúdátmérők 25-40 mm, löket 32-193 mm. A csavaros rögzítés és a rögzítőgyűrűs csatlakozás lehetővé teszi az olajtömítés percek alatti cseréjét az árboc eltávolítása nélkül. Alkalmas raktári, gyári és kikötői műveletekre. Egyedi furat, löket és beépítési távolság elérhető az OEM targonca márkákhoz. MOQ 50 egység, 25-35 napos tömeges átfutási idő. Árajánlatért küldje el a targonca modelljét, furat/löketszükségletét és mennyiségét.
Targonca emelőhenger

Targonca emelőhenger

A Raydafon targonca emelőhenger az árbocra szerelt függőleges emelőelem, amely felemeli és leengedi a villatartót. Nagy szilárdságú acélból készült, hozzáillő dugattyúval és optimalizált tömítőgyűrű-szerkezettel. A szabványos modellek Φ56-60 mm furatot, Φ45 mm-es rudat, 1500-1505 mm löketet és 17,5-18,1 MPa üzemi nyomást tartalmaznak. A fejlett modellek tartalmaznak egy ütközőeszközt, amely teljes löketnél megakadályozza az erős ütközést, védve a rakományt és az árboc szerkezetét is. Kompatibilis elektromos és dízel targoncákkal. Öt szabványos modell N30M300-tól A2A35M300-ig, egyedi furattal és lökettel az OEM számára. MOQ 50 egység, 25-35 napos tömeges átfutási idő. Árajánlatért küldje el a targonca modelljét, a löketigényt és a mennyiséget.
Megbízható Targonca hidraulikus henger gyártóként és beszállítóként Kínában termékeink elfogadták a CE tanúsítást. Ha minőségi termékeket szeretne vásárolni, kérjük, vegye fel velünk a kapcsolatot.
