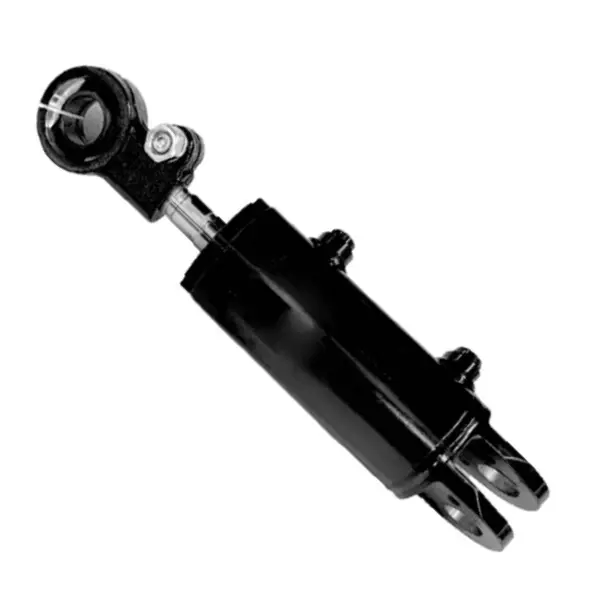

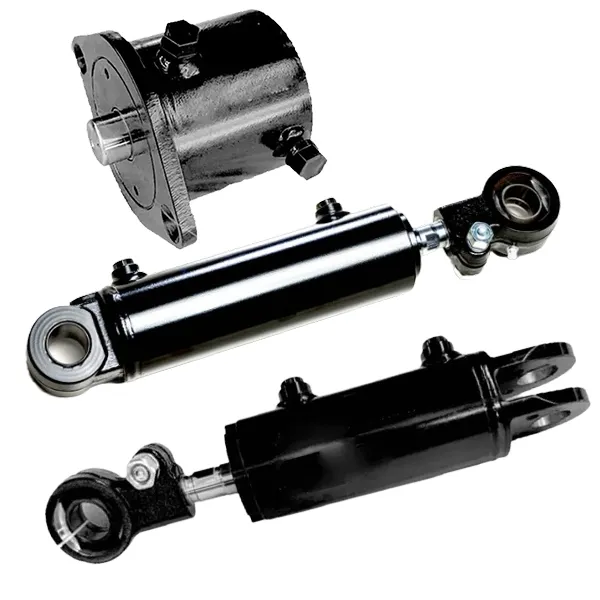

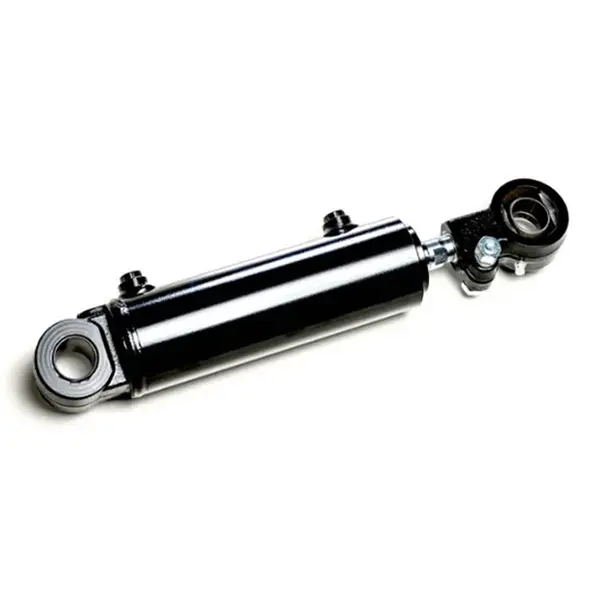

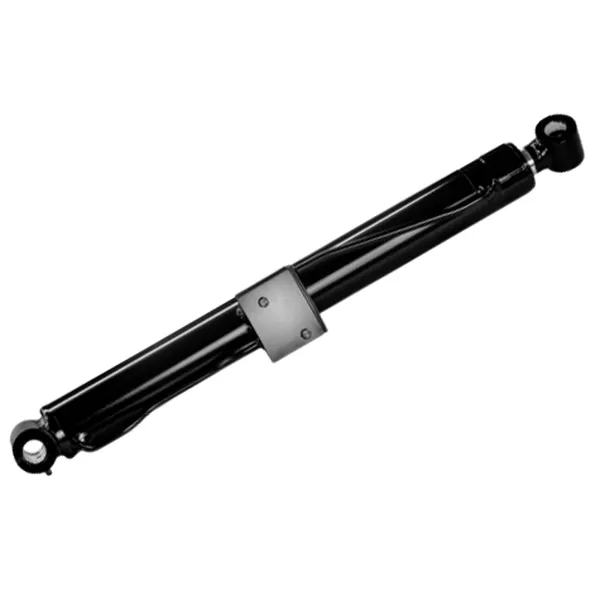

Targonca billenőhenger

A Raydafon targonca billenőhenger egy egyedi tervezésű hidraulikus munkahenger, 1,5-18 tonnás targoncák villaoszlop-dőlésének szabályozására. Nagy szilárdságú acélból készült, hozzáillő dugattyúval, hengertesttel, rúddal és tömítéskészlettel. Üzemi nyomás 7-14 MPa, terhelés alatt nincs nyomásingadozás. Standard furatátmérők 60-100 mm, rúdátmérők 25-40 mm, löket 32-193 mm. A csavaros rögzítés és a rögzítőgyűrűs csatlakozás lehetővé teszi az olajtömítés percek alatti cseréjét az árboc eltávolítása nélkül. Alkalmas raktári, gyári és kikötői műveletekre. Egyedi furat, löket és beépítési távolság elérhető az OEM targonca márkákhoz. MOQ 50 egység, 25-35 napos tömeges átfutási idő. Árajánlatért küldje el a targonca modelljét, furat/löketszükségletét és mennyiségét.
Raydafon OEM · Targonca alkatrészek

Egyedi targonca billenőhenger 1,5-18 tonnás targoncákhoz – OEM-gyártó közvetlen ellátás

A targonca billenőhengere az a hidraulikus alkatrész, amely szabályozza az árboc és a villa előre és hátra dőlését. A Raydafon dönthető hengereket gyárt 1,5-18 tonnás targoncákhoz, nagy szilárdságú acélból és hozzáillő dugattyú/rúd/tömítés készletből. Az üzemi nyomás 7-14 MPa között stabil terhelés alatt. A csavaros rögzítés és a rögzítőgyűrűs csatlakozás lehetővé teszi az olajtömítés percek alatti cseréjét az árboc eltávolítása nélkül. Raktári rakodásra, gyári emelésre és kikötői forgalomra alkalmas.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tonna
7-14 MPa Üzemi nyomás
Φ60-100 mm Furat átmérője
Φ25-40 mm Rúd átmérője
32-193 mm Stroke
3,4-22 kg Egységsúly
Termék anatómiája

A billenőhenger belsejében – 25 egyező alkatrész

A hengert nem árucikkekből szerelték össze. A dugattyú, a hengertest, a dugattyúrúd és a tömítéskészlet szettként illeszkedik, hasonlóan ahhoz, ahogy egy tapasztalt szerelő kézzel készíti el az összeillesztett párokat. Ez az oka annak, hogy a henger évekig stabilan működik nagy nyomás alatt anélkül, hogy a tömszelence nyomása csökkenne.

A különböző űrtartalmú targoncák eltérő belső átmérőt és löketet használnak, így a billenőhengeres modellnek meg kell felelnie a teherautónak. A Raydafon hét szabványos modellt tárol és gyárt a QA20V500-tól A45M300-ig, és egyedi modellt is tud készíteni az ügyfél rajza alapján. Azon teherautók számára, amelyeknek ehelyett a függőleges emelési funkcióra van szükségük, a Raydafon is gyártja aTargonca emelőhenger.

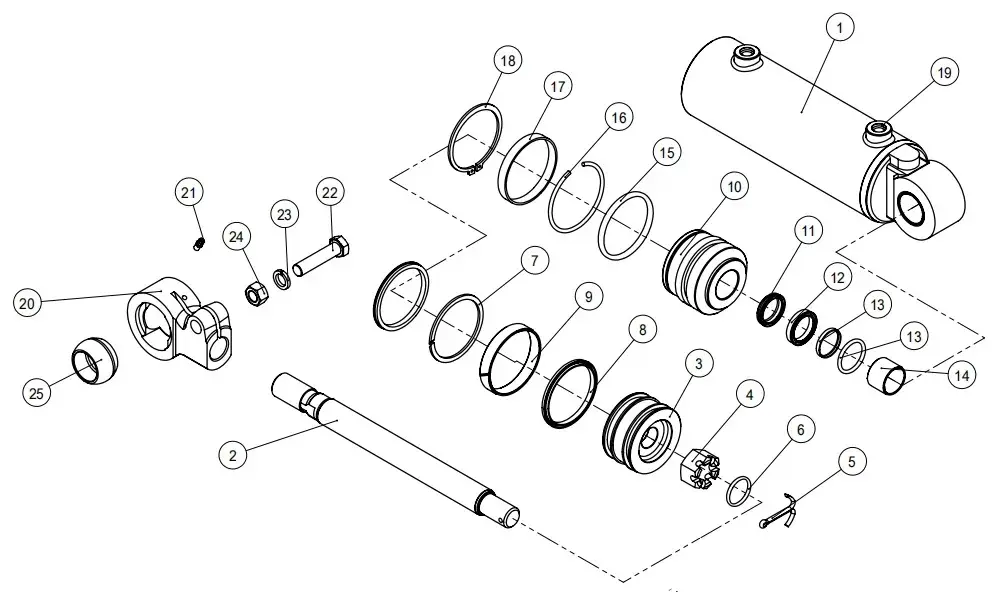

Forklift tilt cylinder parts anatomy
Számozott alkatrészek diagramja — 25 egyező alkatrész

25 részes alkatrészlista

Az alkatrészek alul vannak számozva, hogy megfeleljenek a robbantott nézetnek. Az 1-25 számok a fenti diagramnak felelnek meg.

01Hengerház assy
02Dugattyúrúd
03Dugattyú
04Hatlapfejű anya
05Cotter Pins
06O-gyűrű
07Hátsó gyűrű
08Lyuk tömítés
09Kopógyűrű
10Útmutató Bush
11Kikötőörlő
12U-gyűrű
13Rúdtömítés
14Du Bush
15O-gyűrű
16Kerek drót
17Kulcstartó
18Karikák a tengelyhez
19Dugó
20Clevis
21Zsírozógomb
22Csavar
23Rugós alátétek
24Dió
25Gömb alakú csapágy

Szabványos modellmátrix – hét furat/löket kombináció

Válassza ki a targonca űrtartalmának és szerelési mintájának megfelelő modellt, vagy küldje el az OEM rajzát egyedi összeállításhoz. Az alább felsorolt ​​összes modell ugyanazt a dugattyú/rúd/tömítés felépítést használja.

Rajzszám Furat ΦD Rod Φd Stroke S Telepítés. L Nyomás Kikötő Súly
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Nem találja a modelljét? Küldje el az OEM rajzszámot vagy egy fizikai mintát. A Raydafon visszatervezi, mintát készít, és ugyanazon a rajzon idézi a tételt. A szélesebb targonca hidraulikus munkahenger-kínálathoz lásd aTargonca hidraulikus hengerkategória.

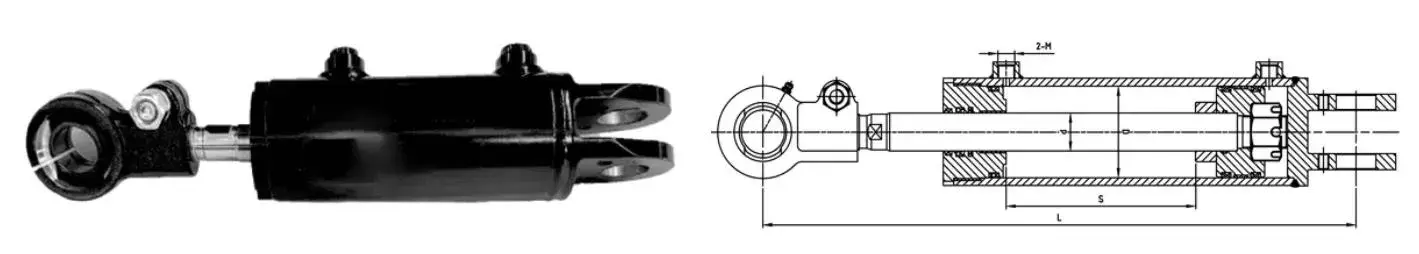

Forklift tilt cylinder dimension drawing 1
QA20V500-405000-000 modell · Φ60 × Φ30 × 32 ütemű

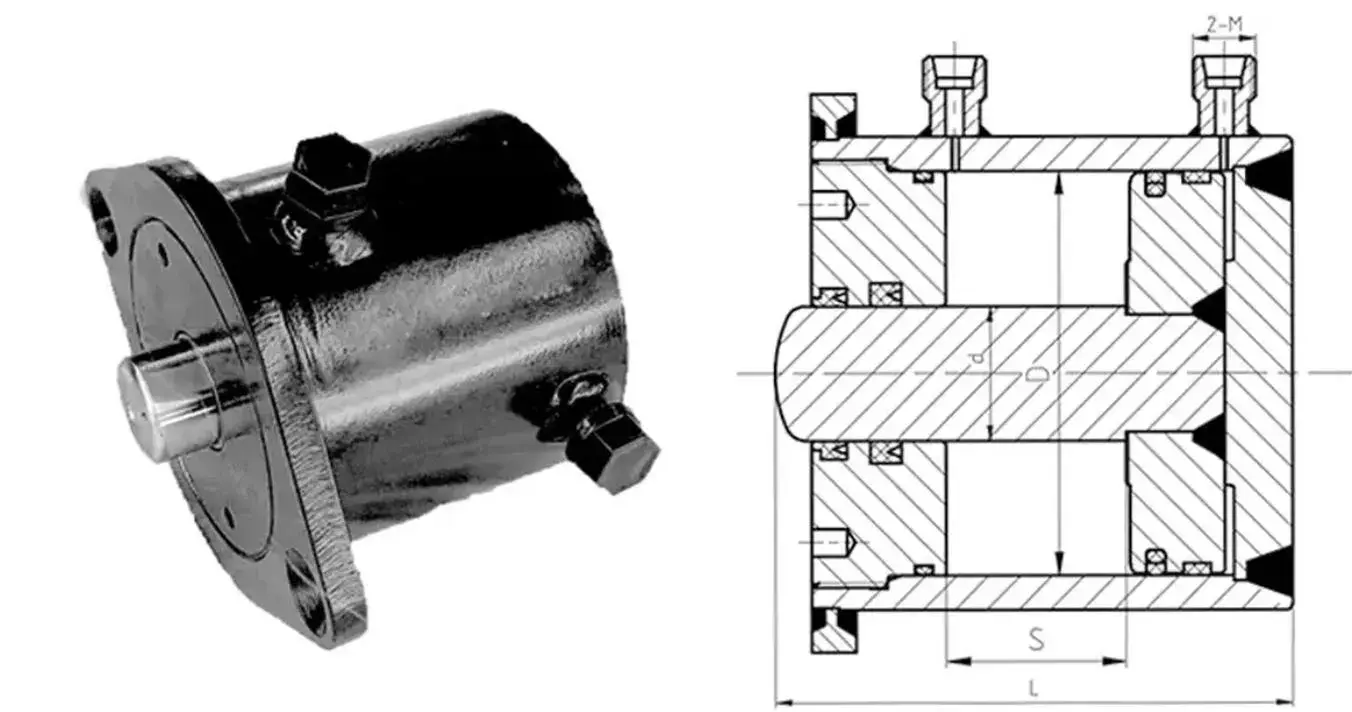

Forklift tilt cylinder dimension drawing 2
S16N450 / RTE35M300 / A15N450 modellek

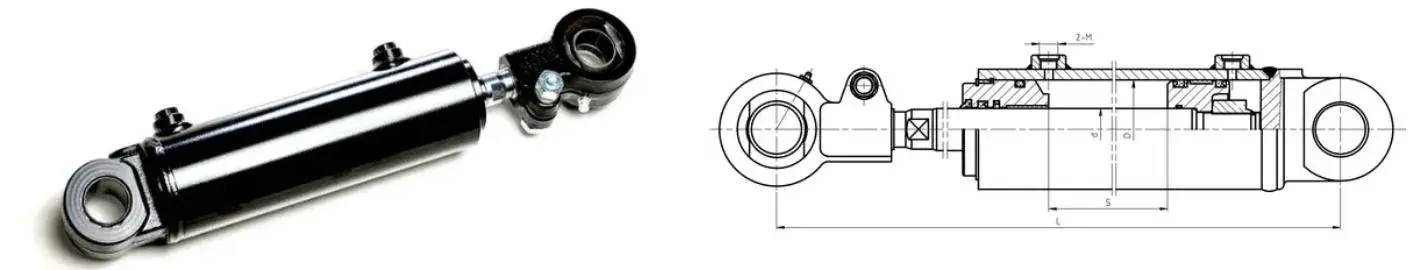

Forklift tilt cylinder dimension drawing 3
A30M300 / A35M300 / A45M300 modellek
Forklift tilt cylinder dimension drawing overview
Telepítési áttekintés – szerelési minta és interfész méretei
Működési elv

Hogyan mozgatja a billenőhenger az árbocot

A billenőhenger oda-vissza mozdulattal nyomja a dugattyút, ami előre és hátra billenti az árbocot. A hidraulikaolaj a henger alján lévő két nyílás valamelyikén keresztül jut be; a dugattyúrúd kinyújtja és előre tolja az árbocot, vagy behúzza és visszahúzza az árbocot. Más hidraulikus alkatrészektől eltérően ez a henger mindkét irányban simán fut, mivel a furat és a rúd felülete illeszkedik a tömítéskészlethez.

Nehéz vagy szabálytalan rakomány esetén a kezelő a billentés funkciót használja a rakomány szintbe állításához az emelés előtt. A pontos szögszabályozás az, ami megakadályozza a rakomány elmozdulását és stabilan tartja a targoncát. A Raydafon 7-14 MPa üzemi nyomáson teszteli a billenőhengert, hogy megbizonyosodjon arról, hogy a reakció egyenletes marad teljes terhelés mellett.

A Raydafon targonca billenőhengerek előnyei

01

Stabil nagy nyomás alatt

Az illesztett dugattyú, rúd és tömítés készlet stabilan tartja a nyomást 7-14 MPa között. Nincs ingadozás nagy terhelés vagy hosszú műszak alatt.

02

Kopásálló tömítőanyag

A tömítések kopásálló keverékből készülnek, alacsony olajszivárgással és alacsony kopással. Megbízható poros raktárakban vagy párás környezetben.

03

Gyors karbantartási tervezés

A csavaros rögzítés és a rögzítőgyűrűs csatlakozás percek alatt lehetővé teszi az olajtömítés cseréjét. Nem kell a teljes oszlopot eltávolítani a teherautóról.

04

Hét standard modell

Furat Φ60 - Φ100, rúd Φ25 - Φ40, löket 32 ​​- 193 mm. Lefedi a legtöbb 1,5-18 tonnás targonca alkalmazást egyedi szerszámrendelés nélkül.

05

OEM támogatás

Küldjön targonca márkát és modellt, vagy rajzszámot. A Raydafon egy egyedi tételt ugyanazon a rajzon visszafejt, mintákat vesz és idéz.

06

Közvetlen gyári ellátás

A Raydafon saját üzemében készült. Az ügyfelek a gyártóval foglalkoznak, nem egy kereskedővel. Gyors értékesítés utáni válasz és stabil tételminőség.

Ahol a targonca billenőhengereit használják

  • A
    Raktári be- és kirakodás

    Konténerbetöltés, raklapszedés és polcok áthelyezése, ahol a kezelőnek vízszinteznie kell a rakományt emelés előtt. A pontos szögszabályozás megakadályozza a rakomány elmozdulását.

  • B
    Gyári emelési műveletek

    Nehéz vagy szabálytalan ipari terhek, ahol a targoncának előre vagy hátra kell döntenie az oszlopot, hogy egyensúlyba hozza a terhelést az emelési ciklus során.

  • C
    Kikötői és logisztikai forgalom

    Folyamatos, nagy igénybevételű cikluskörnyezetek, ahol a billenőhenger műszakonként több ezer ciklust dolgozik. A megfelelő tömítések és az alacsony kopás biztosítja, hogy szivárgás nélkül működjön.

  • D
    Utángyártott és alkatrész forgalmazás

    Targoncakereskedők és utángyártott beszállítók, akiknek megbízható, OEM-nek megfelelő billenőhengerre van szükségük 1,5-18 tonnás teherautókhoz. Raktári készlet és egyedi gyártás egyaránt elérhető.

Rendelési adatlap

Tonna lefedettség
1,5-18 tonnás targoncák
Üzemi nyomás
7-14 MPa (egyes modelleken 18,1 MPa-ig tesztelt csúcs)
Furat átmérője
Φ60 és Φ100 mm között
Rúd átmérője
Φ25 és Φ40 mm között
Stroke
32-193 mm
Beépítési távolság
109-565 mm
Egységsúly
3,4-22 kg
Kikötő / interfész
2-M14 × 1,5 / 2-M16 × 1,5 / 2-G1/4
Szerelés
Csavaros rögzítés + rögzítőgyűrűs csatlakozás a tömítés gyors cseréjéhez
Tömítéskészlet
Kikötőörlő, U-gyűrű, rúdtömítés, furattömítés, hátsó gyűrű, O-gyűrű, kopógyűrű, dugattyú
Testreszabás
Egyedi furat, rúd, löket, beépítési távolság, nyílás típusa; OEM csomagolás és saját márka
MOQ
50 db modellenként
Tömeges átfutási idő
25-35 nappal a befizetés és a rajz jóváhagyása után
Árajánlat alapja
Targonca modell és űrtartalom, furat/löketszükséglet, kikötőméret, mennyiség, célkikötő

Hogyan mozog a rendelése a Raydafonon keresztül

  1. 01

    Alkalmazási tájékoztató

    Küldje el a targonca márkáját és modelljét, űrtartalmát, szükséges furatát/rúdját/löketét, kikötőméretét, mennyiségét és célkikötőjét.

  2. 02

    Modell kiválasztása

    A Raydafon megerősíti, hogy a szabványos modell (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) megfelelő-e, vagy egyedi összeállításra van szükség.

  3. 03

    Minta és rajz jóváhagyása

    Egyedi összeállítások esetén a Raydafon megtervezi az OEM alkatrészt, mintát készít, és megerősíti a furatot, a löketet, a beépítési távolságot és a port méreteit a vevővel.

  4. 04

    Hengertest és rúd megmunkálása

    A nagy szilárdságú acél hengertest toleranciára csiszolt. A dugattyúrúd köszörült és kemény krómozott a kopásállóság érdekében.

  5. 05

    Összeszerelés és nyomáspróba

    A dugattyú, a tömítések, a vezetőpersely és a kengyel össze van szerelve. A hengert nyomáspróbával ellenőrizték szivárgás és sima löket szempontjából névleges nyomáson.

  6. 06

    Csomagolás és Szállítás

    A hengerek fadobozokba vannak csomagolva, rozsdagátló olajjal és védősapkákkal. Tengeren, légi úton vagy expressz szállítással, csomagolási listával, számlával és vizsgálati jelentéssel.

Dokumentáció és minőségi támogatás

  • ✓
    Anyagtanúsítvány

    Hengertest- és rúdanyag-tanúsítvány, minden szállítmányhoz mellékelt tömítésanyag adatlap.

  • ✓
    Nyomásvizsgálati jelentés

    Minden egyes henger nyomáspróbája a csomagolás előtt névleges nyomáson történt. A szivárgást, a löket simaságát és a nyílás illesztését rögzítik.

  • ✓
    Méretvizsgálati jegyzőkönyv

    A furat, a rúd, a löket, a beépítési távolság és a nyílás méretei a megrendelt specifikáció vagy a vevői rajz alapján rögzítve.

  • ✓
    Exportcsomagolás

    Fa tok rozsdagátló olajjal és védő zárókupakokkal. Nagy hengeres tételek raklapra helyezve és rögzítve a tengeri szállításhoz.

Gyakran Ismételt Kérdések

Mi az a targonca billenőhenger?

A targonca dönthető henger egy hidraulikus henger, amely szabályozza az árboc és a villa előre és hátra dőlését. Ez az emelőhenger és a kormányhenger mellett a targonca hidraulikus rendszerének egyik alapeleme. Amikor a kezelő elmozdítja a billenőkart, a henger kinyúlik vagy visszahúzódik, ami elforgatja az árbocot az alsó forgáspontja körül, és megváltoztatja a villa szögét.

Milyen mennyiségi tartományt fed le a Raydafon?

A Raydafon 1,5-18 tonnás targoncákhoz gyárt targonca dönthető hengereket. A szabványos modellek Φ60 mm és Φ100 mm közötti furatátmérőket, Φ25 mm és Φ40 mm közötti rúdátmérőket és 32 mm és 193 mm közötti löketeket tartalmaznak. Egyedi furat és löket elérhető az OEM targonca márkákhoz.

Milyen üzemi nyomást bír el a henger?

A henger 7-14 MPa üzemi nyomásra van besorolva a szabványos modelltartományban, a csúcsnyomás képességét pedig 18,1 MPa-nál tesztelték bizonyos modelleken, mint például az S16N450-600000-001Z és az RTE35M300-600000-500.

Milyen anyagokat és tömítéseket használnak?

A hengerház és a dugattyúrúd nagy szilárdságú acélból készül. A tömítéskészlet tartalmaz egy portörlőt, U-gyűrűt, rúdtömítést, lyuktömítést, hátgyűrűt, O-gyűrűt, kopógyűrűt és dugaszolót. A tömítések kopásálló keveréket használnak, amely alacsony olajszivárgást és alacsony kopást biztosít poros raktárban vagy nedves környezetben.

Mennyire nehéz a karbantartás?

A henger csavaros rögzítést és rögzítőgyűrűs csatlakozást használ. A karbantartó személyzet kicserélheti az olajtömítést vagy elháríthatja a henger hibáját a csavarok kicsavarásával és a rögzítőgyűrű eltávolításával. Ez percek alatt megtehető anélkül, hogy a teljes árbocot le kellene venni a targoncáról.

A Raydafon gyárthat OEM hengereket egy adott targonca márkához?

Igen. A Raydafon támogatja az OEM-gyártást az ügyfél rajza vagy meglévő mintája alapján. Küldje el a targonca márkáját és modelljét, a furat átmérőjét, a rúd átmérőjét, a löketet, a beépítési távolságot, a nyílás méretét és mennyiségét, és a Raydafon ajánlatot ad egy egyedi billenőhengerre.

Mi a MOQ és az átfutási idő?

A MOQ modellenként 50 egység. A tömeges átfutási idő a befizetés és a rajz jóváhagyása után 25-35 nap, a modell összetettségétől és a rendelési mennyiségtől függően.

Hogyan kérhetek árajánlatot?

Küldje el targonca modelljét és űrtartalmát, a szükséges furatátmérőt, rúdátmérőt, löketet, beépítési távolságot, nyílásméretet, mennyiséget és célkikötőt. A Raydafon FOB Ningbo árajánlattal, átfutási idővel és a csomagolás részleteivel válaszol.

Készen áll az egyedi targonca billenőhengerek beszerzésére?

Küldje el targonca modelljét és űrtartalmát, furat-/löketigényét, kikötőméretét és rendelési mennyiségét. A Raydafon megerősíti a modellt vagy megtervezi az egyedi összeállítást, majd FOB Ningbo árajánlatot kínál az átfutási idővel és a csomagolás részleteivel.
