Műanyag spirális fogaskerék

A Raydafon egyedi műanyag csavarkerekes fogaskerekeket formál POM-ból és nejlonból a saját gyárában, a kínai Ningbóban. A szabványos szerszámozás az M0,1–M2,0 modult, Ø1,40–Ø3,05 mm-es furatokat, Ø10–Ø50 mm külső átmérőt (egyedi szerszámoknál Ø120 mm-ig) és 2,0–10,0 mm-es homlokszélességet, -30 °C és +100 °C közötti üzemi hőmérséklet-tartományban takar. Mivel a fogformát a fröccsöntő szerszámban állítják elő, nem pedig vágva, a csavarvonal szöge és profilja egyenletes marad az egész tételben, és a fogaskerekek önkenően és csendesen működnek – a mért zaj körülbelül 20%-kal alacsonyabb, mint az azonos alkalmazási területtel azonos homlokkerekes hajtások esetében. Üvegtöltésű minőségek állnak rendelkezésre, ahol nagyobb forgatónyomatékra vagy merevségre van szükség, és megmunkált műanyag vagy fém fogaskerekeket kínálnak, ahol a fröccsöntött műanyag nem tudja teljesíteni a feladatot. Küldje el rajzát vagy mintájának részleteit szerszámellenőrzéshez és árajánlathoz 24 órán belül.

Műanyag spirális fogaskerék – POM és nylon, M0.1 – M2.0

Fröccsöntött csavarkerekes fogaskerekek kis hajtásokhoz, amelyek csendes járást, kenést és kis súlyt igényelnek. A szabványos szerszámok az M0,1–M2,0 modulokat, Ø1,40–Ø3,05 mm-es furatokat, Ø10–Ø50 mm-es külső átmérőket és 2,0–10,0 mm-es homlokszélességeket fednek le, vágott fogak helyett öntött foggeometriával – így a fogak közötti konzisztencia az egész tételen megmarad.

  • M0,1–M2,0Szabványos modulválaszték
  • Ø1,40–3,05Szabvány furattartomány
  • Ø10-50Külső átmérő tartomány (mm)
  • -30 és +100 közöttÜzemi hőmérséklet (°C)

Műanyag spirális fogaskerekek gyártója Kínában – egyedi POM és nylon csavarkerekek

A Raydafon saját gyárában, a kínai ningbói gyárában önt műanyag csavarkerekes fogaskerekeket olyan eredeti gyártók számára, akiknek csendes, önkenő fogaskerekekre van szükségük vágott acél helyett. A fogaskerekek fogait a fröccsöntő szerszámban alakítják ki, így a csavarvonal szögét, profilját és furatpozícióját a szerszám rögzíti, nem pedig egy későbbi megmunkálási lépés – ezért marad konzisztens a tételenkénti fogforma, és ezért csökken az egységköltség, ha a szerszám működik. Tipikus vásárlók a kisgépgyártók, az orvosi és laboratóriumi berendezéseket gyártók, a készülék- és szivattyúgyártók, valamint bárki, aki kenőanyaggal ellátott fém fogaskerékpárt karbantartást nem igénylő műanyagra cserél.

A szabványos szerszámozás a leggyorsabb és legolcsóbb út: küldje el a modult, a fogszámot, a csavarvonal szögét, a furatot és a homlokszélességet, és ha létezik a forma, akkor árajánlatot adunk a raktárkészletből. Ahol új a geometria, a szerszámot és a formát az Ön rajza alapján készítjük el. Ugyanabból a műhelyből származó kapcsolódó termékek közé tartozik aspirális fogaskeréktartomány fémben a nagyobb nyomaték érdekében, a teljesműanyag fogaskerékvonal sarkantyú, féreg és belső formákban, illhomlokkerekes fogaskerekekha a meghajtónak nincs szüksége spirális átfedésre.

Műszaki adatok

  • Termék típusaHengeres fogaskerék (fröccsöntött)
  • Szabványos modulM0.1 – M2.0
  • AnyagPoliacetál (POM) / Nylon, üvegtöltésű minőségek kérésre
  • Szabvány furatØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Külső átmérőØ10,0 – Ø50,0 mm, Ø120 mm-ig egyedi szerszámokkal
  • Arcszélesség (L)2,0 – 10,0 mm
  • Üzemi hőmérséklet-30 °C és +100 °C között
  • KenésÖnkenő, normál üzemben nincs szükség zsírra
  • TestreszabásM3.0 modul, fogszám, csavarvonalszög, furat, agy, kulcshorony, szín

Szabványos specifikáció. A furat, a külső átmérő és a homlokszélesség rugalmas a feltüntetett tartományokon belül – adja meg a szükséges értékeket.

Írja be Modul Anyag Furat Külső átmérő Arcszélesség (L)
Helikális fogaskerék M0.1 – M2.0 Poliacetál (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (rugalmas) Ø10,0 – Ø50,0 mm (rugalmas) 2,0 – 10,0 mm (rugalmas)

Tolerancia és kapacitás:Az öntött műanyag fogaskerekek szélesebb tűrési sávot tartanak, mint a vágott fém fogaskerekek, és a pontos adatok a modultól, a falvastagságtól és az anyagminőségtől függenek. Kérjük, adja meg a holtjátékot és a középtávolság tűrését, amelyre szüksége van az összeszereléshez az árajánlattétel szakaszában – ellenőrizzük, hogy a szerszám mit tud eltartani, vagy javasoljuk a vágó fogaskerekét, ha a műanyag nem felel meg.

POM vagy nejlon: a megfelelő anyag kiválasztása

Poliacetál (POM)

Az alapértelmezett választás kis precíziós fogaskerekekhez. Alacsony súrlódás, nagy merevség és nagyon stabil méretek nedvesség alatt, ami előre láthatóan tartja a középtávolságot és a holtjátékot. A legjobb folyamatos futású hajtásokhoz és olyan szerelvényekhez, ahol a hajtóműnek több hónapon keresztül kell tűréshatárt tartania.

Nylon (PA)

Szívósabb és ütéstűrőbb, mint a POM, jobban csillapítja az ütéseket és a vibrációt, de elnyeli a nedvességet, és a nedvesség hatására kissé megváltoztatja a méretet. Alkalmas szakaszos, ütőterheléses vagy nagy vibrációjú hajtásokhoz, nem pedig szűk tűrésű pozicionáláshoz.

Üveggel töltött minőségek

Az üvegszál hozzáadása növeli a szilárdságot és a merevséget a nagyobb nyomaték érdekében, és javítja a kúszási ellenállást magasabb hőmérsékleten, de növeli a penészkopást és kissé csökkenti a természetes csillapítást. Tanácsot adunk a besorolásról és a várható élettartamról.

Ha a nyomatékigénye meghaladja a fröccsöntött műanyag által elviselhető mértéket, az őszinte válasz egy vágott fogaskerék – lásdhomlokkerekes fogaskerékés fém spirális fogaskerekes fogaskerekek. Inkább árajánlatot adunk a megfelelő alkatrészre, minthogy eladjunk egy műanyag hajtóművet, ami meghibásodik.

Termék részletek

Az alábbi fényképeken öntött műanyag csavarkerekes fogaskerekeink láthatók: fogazat, agy- és furatburkolat, valamint az összeszerelt fogaskerék-készlet.

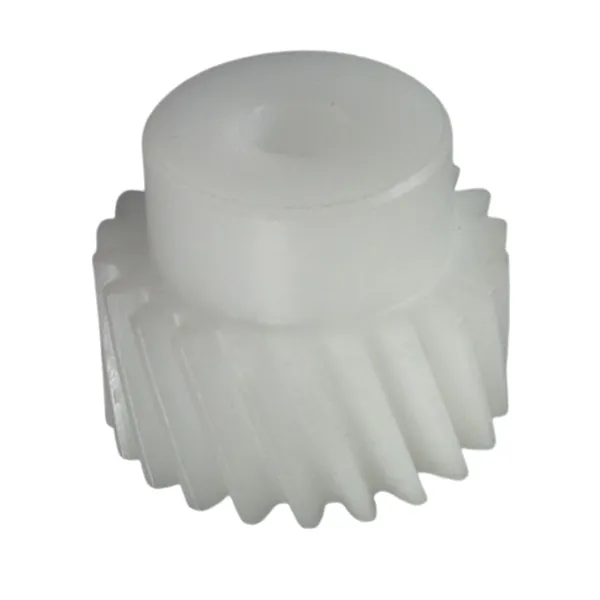

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Öntött műanyag spirális fogaskerék - csavarszög, fogforma és kész furat.

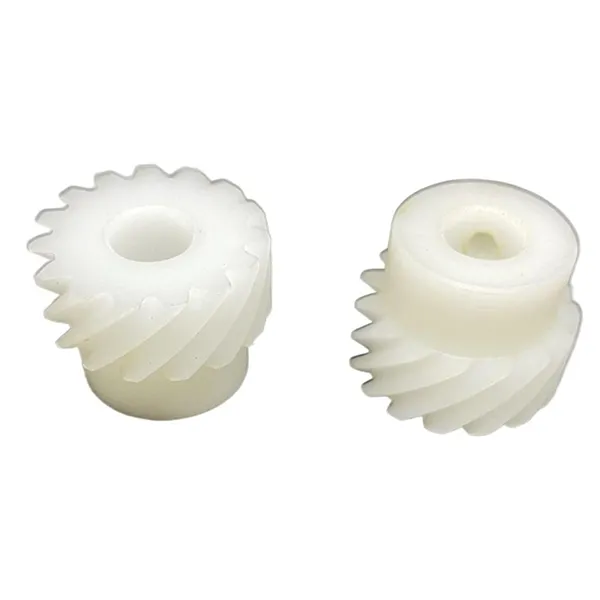

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Szabványos POM spirális fogaskerék agy és precíziós furattal.

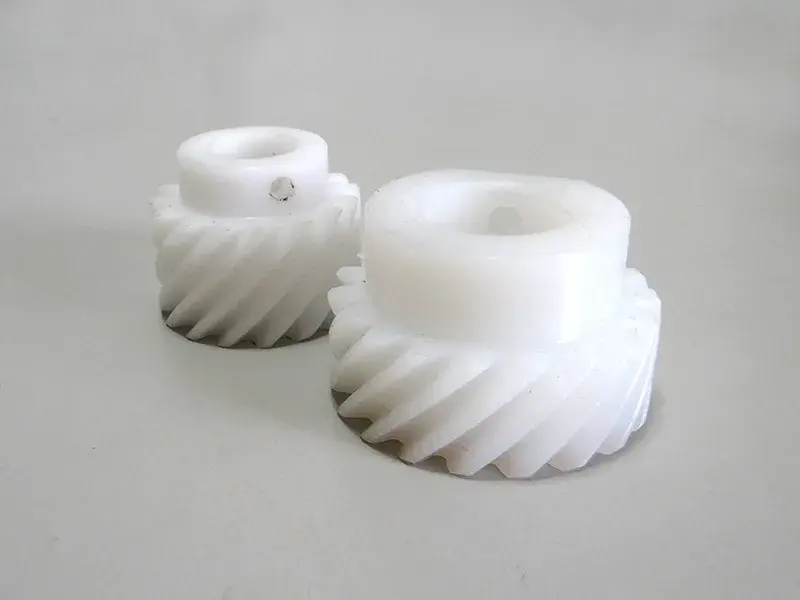

Plastic helical gear set assembled in a small drive application
Műanyag spirális fogaskerekes készlet kis hajtásban összeszerelve.

Főbb előnyök

  1. 01

    Önkenő

    A POM és a nylon olaj- vagy zsírréteg nélkül fut egymásnak vagy acélnak, így karbantartásmentesen megépíthető az a hajtómű, amelynek korábban kenőkamrára, tömítésekre és szervizintervallumra volt szüksége.

  2. 02

    Csendes átvitel

    A spirális fogak spirálátfedése fokozatosan, nem pedig egyetlen ütéssel kapcsolódik össze, és maga a polimer csillapítja a vibrációt – a fogaskerekeinken mért zaj körülbelül 20%-kal alacsonyabb, mint az azonos alkalmazásban alkalmazott homlokkerekes hajtások esetében.

  3. 03

    Alacsonyabb dugattyús súly

    Az öntött műanyag sokkal könnyebb, mint az acél vagy a sárgaréz, ami csökkenti a meghajtott részek tehetetlenségét. Ez számít a kéziszerszámok, hordozható műszerek, kis pozicionáló mechanizmusok és más súlyérzékeny termékek esetében.

  4. 04

    Korrózió és vegyszerállóság

    A műszaki műanyagok nem rozsdásodnak, és ellenállnak a legtöbb savnak, lúgnak, tisztítószernek és élelmiszerrel érintkező tisztítószernek, így a hajtómű nedves, lemosott vagy enyhén korrozív környezetben is működhet, ahol a fém fogaskerekeket bevonni kell.

  5. 05

    Következetes öntött geometria

    A fogak formája a penészüregből származik, így a köteg minden alkatrésze lényegében azonos – nincs vágókopás elsodródás, nincs menet közbeni profilváltozás, és sokkal kevesebb ellenőrzési erőfeszítés az Ön számára.

  6. 06

    Közvetlen gyári ár

    A szerszám, a fröccsöntés és az ellenőrzés egy fedél alatt történik, és nincs kereskedelmi árrés közöttük. Az egységárat a szerszámozási szakasz határozza meg, nem a középső réteg.

Hogyan ad át egy csavarkerekes hajtómű a nyomatékot

A homlokfogaskerék fogai egyszerre találkoznak a páros fogakkal. A spirális fogaskerék fogai a tengellyel szögben vannak beállítva, így az érintkezés a fog egyik végén kezdődik, és átsöpör a másikig, ahogyan a cipzár záródik. A terhelés ezért fokozatosan felhalmozódik, ahelyett, hogy becsapódásként érkezne, ami a fő oka annak, hogy egy csavarvonalpár egyenletesebben és halkabban fut, mint egy spirálpár azonos sebességgel és terhelés mellett.

A második hatás a terhelésmegosztás. Mivel ezen az átlós vonalon minden pillanatban több fog érintkezik, az adott nyomaték átviteléhez szükséges erő a fogoldal nagyobb felületén oszlik el, így a helyi érintkezési nyomás kisebb és a felület kopása is lassabb. Egyetlen műanyag fog, amely a teljes terhelést hordozza, deformálódna; egy fogsor nem osztja meg – pontosan ezért illik a spirális geometria a viszonylag puha anyagokhoz, mint például a POM és a nylon.

A spirális fogak a tengely mentén is axiális tolóerőt hoznak létre, ezért a tengelyen lévő csapágyaknak vagy nyomóalátéteknek el kell bírniuk. Ez az az egyetlen tervezési pont, amelyet érdemes ellenőrizni, mielőtt a homlokkerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekek helyett tpllkoznia kell: a fogak tpllkozsa csendest s terhelésmegosztást biztosít, de plusz axiális er t ad a szerelvény többi részére.

Alkalmazások

  • Kis hajtóműves motorokCsendes redukciós fokozatok
  • Orvosi és laboratóriumi eszközökTiszta, kenésmentes hajtások
  • Étel és ital felszerelésLemosható, vegyszerálló alkatrészek
  • Irodai és háztartási gépekAlacsony zajszintű működtetés és időzítők
  • Autóipari kiegészítőkTükrök, ülések, reteszek, kis működtetők
  • Műszerek és robotikaKönnyű, kis tehetetlenségi nyomatékú pozicionáló hajtások
  • Árusító és adagoló automatákÖnkenő, hosszú élettartamú mechanizmusok
  • Szivattyúk és szelepekNem rozsdásodó belső hajtómű

Ha pályázata nem szerepel a listán, küldje el a rajzot vagy a minta részt. A legtöbb esetben a modul, a furat és a csavarvonal szögéből tudjuk ellenőrizni, hogy a szabványos szerszámok illeszkednek-e, vagy új forma szükséges.

Vevői GYIK

  • Ezek a fogaskerekek műanyag rúdból vannak öntve vagy megmunkálva?Acél szerszámokba fröccsöntöttek, így a fogak geometriája azonos marad a tételben, és csökkenti az egységköltséget. Megmunkált műanyag fogaskerekek állnak rendelkezésre prototípusokhoz és nagyon kis mennyiségekhez.
  • Mekkora a maximális nyomaték, amelyet egy műanyag spirális fogaskerék elbír?Ez modultól, arcszélességtől, fogszámtól és anyagminőségtől függ, ezért egyetlen ábrát sem közölünk. Küldje el a nyomatékot, a fordulatszámot és a munkaciklust, és ajánlunk egy modult és anyagot, vagy elmondjuk, ha a feladathoz fém fogaskerék kell helyette.
  • Kell kennem a hajtóművet?Normál szolgálatban nem. A POM és a nylon önkenő. Nagy sebességű vagy nagy terhelésű folyamatos működéshez kis mennyiségű kompatibilis kenőzsír meghosszabbíthatja az élettartamot, és ezt az árajánlat szakaszában elmondjuk, ha az Ön feladataira szüksége van.
  • Milyen tűréseket tud tartani a furat és a fogforma tekintetében?Az öntött részek szélesebb sávot tartanak, mint a vágott fogaskerekek. Mondja el nekünk az összeszereléshez szükséges középtávolságot és holtjáték-tűrést, és megerősítjük, hogy a szerszámok megfelelnek-e ennek, vagy megmunkált alkatrészt ajánlunk, ha nem.
  • Mennyibe kerül a szerszámozási költség és az átfutási idő egy egyedi felszerelésnél?A szerszámköltség a modultól, az üregek számától és a fogaskerék méretétől függ; nagyobb modulok és többüregű szerszámok drágábbak. A rajz jóváhagyása után megerősítjük a szerszám átfutási idejét és a mintaütemezést az árajánlattal, általában a rajz kézhezvételétől számított 24 órán belül.
  • Tudsz párosítani egy már használt minta alkatrészt?Igen. Küldjön mintát vagy méretezett rajzot – modul, fogszám, csavarvonalszög, furat, homlokszélesség és anyag. Megerősítjük, hogy megfelel-e a meglévő szerszámoknak, vagy új öntőformára van szüksége, és mindkét módon árajánlatot adunk.

Kapcsolódó termékek és további olvasnivalók

Kérjen árajánlatot műanyag csigakerékre

Küldje el a rajz vagy a minta részleteit – modul, fogszám, csavarvonalszög, furat, homlokszélesség, anyag és mennyiség. Megerősítjük, hogy a szabványos szerszámok megfelelnek-e, vagy új forma szükséges, és 24 órán belül válaszolunk az árral és az átfutási idővel.

Kérdés küldése most

* A feltüntetett adatok (zajcsökkentés, hőmérséklet-tartomány, modul- és furattartomány) szabványos szerszámokra és normál üzemi körülményekre vonatkoznak. Kérjük, rendelés előtt erősítse meg a végleges rajzot és az anyagminőséget.
