Hogyan javítják az új hőálló anyagok az univerzális tengelykapcsoló tartósságát?

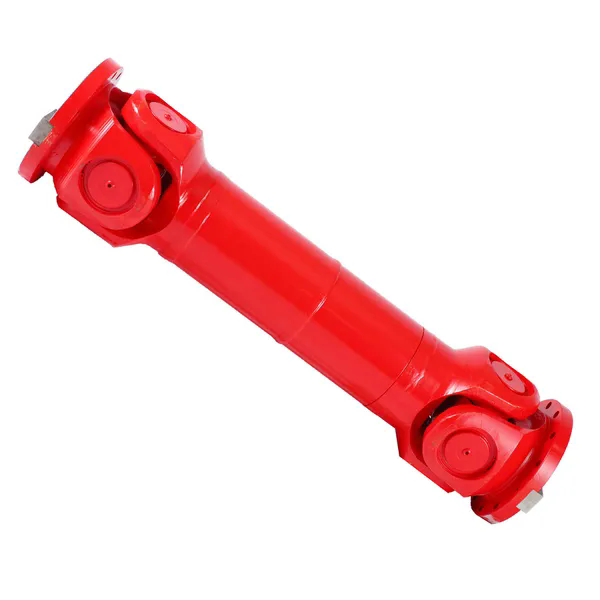

A nagy teljesítményű erőátviteli rendszerekben az univerzális tengelykapcsolók extrém nyomatékot, eltolódást és hőterhelést viselnek el. A hagyományos acélötvözetek gyakran meglágyulnak, kúsznak vagy oxidálódnak, amikor az üzemi hőmérséklet meghaladja a 300 °C-ot, ami idő előtti hordkopáshoz, csapágyhibákhoz és nem tervezett állásidőhöz vezet. Az áttörés az újonnan tervezett hőálló anyagokban rejlik: nikkel alapú szuperötvözetek, kerámia mátrix kompozitok és felületmódosított tűzálló fémek. Ezek az anyagok alapvetően megváltoztatják az univerzális tengelykapcsolók reakcióját a ciklikus hőterhelésekre. Gyárunkban megfigyeltük, hogy az Inconel 718-mal és egyedi szilícium-karbid bevonattal készült tengelykapcsolók 750°C-ig megőrzik a torziós merevséget, ami közel 40 százalékkal csökkenti a hőtágulás okozta holtjátékot. Ez hosszabb kenési intervallumokat, egyenletes nyomatékátvitelt és alacsonyabb teljes tulajdonlási költséget jelent az acélgyárak, a tengeri meghajtás és a nagy sebességű vasúti rendszerek esetében.

A Raydafon Technology Group Co., Limited több mint öt éve fektetett be a következő generáció fejlesztésébeuniverzális tengelykapcsológradiens hőálló rétegeket integráló kialakítások. Mérnöki csapatunk megerősítette, hogy a hagyományos AISI 4140 szabadalmaztatott nikkel-króm-molibdén ötvözetre cserélése 500°C-on 280 MPa-ról 510 MPa fölé emeli a kifáradási határt. Ezen túlmenően a keresztcsapágycsapágyak fejlett kerámia bevonata minimálisra csökkenti a ragasztókopást, még akkor is, ha a határkenés sikertelen. Ez a cikk egy részletes műszaki áttekintést nyújt: összehasonlítjuk a mechanikai tulajdonságokat strukturált táblázatok segítségével, felsoroljuk a feldolgozás előnyeit, megosztjuk a gyártósorunk valós paramétereit, és megválaszolunk öt kritikus GYIK-et. Akár nagyolvasztókhoz, akár gázturbinás hajtásláncokhoz határoz meg alkatrészeket, annak megértése, hogy a hőálló anyagok hogyan növelik az univerzális tengelykapcsoló tartósságát, átformálja megbízhatósági stratégiáját.

Milyen speciális tulajdonságok teszik az új hőálló anyagokat kiválóvá az univerzális tengelykapcsolókhoz?

Az anyagtudomány mikroszerkezeti szintű megértése megmagyarázza, hogy a modern univerzális tengelykapcsolók miért tartanak túl magas hőmérsékletű környezetben 3-5-ször a hagyományos kiviteleknél. Üzemünk négy kritikus tulajdonságra összpontosított: kúszásállóság, magas hőmérsékleti folyáshatár, oxidációs vízkőállóság és hőfáradási stabilitás. Az új hőálló anyagok, mint a porkohászati ​​szuperötvözetek és az irányítottan megszilárdított nikkel alapú minőségek egyedülálló szemcsehatár-tűző hatást mutatnak. Például a Raydafon Technology Group Co., Limited által használt ötvözetekhez hozzáadott hafnium és cirkónium finomítja a karbidokat a szemcsehatárokon, megakadályozva a csúszást tartós hőterhelés alatt. Az alábbiakban részletezzük a kulcsfontosságú anyagkategóriákat és a hozzájuk tartozó teljesítményparamétereket, amelyek közvetlenül javítják az univerzális tengelykapcsoló tartósságát.

• Kúszó szakítószilárdság:650°C-on a hagyományos ötvözött acél (4340) 200 MPa feszültség mellett 150 órán belül eléri az 1%-os kúszási nyúlást. Ezzel szemben a hőálló univerzális tengelykapcsoló anyagunk (RDN-925 minőség) ezt az időt több mint 2200 órára növeli.
• Oxidációs ellenállás:A ciklikus oxidációs tesztek (800°C, levegő) azt mutatják, hogy a bevonat nélküli 4140 50 ciklus után 120 µm nem védőréteget képez. Aluminid diffúzióval bevont pókkeresztünk megtartja a 15 µm-nél kisebb alumínium-oxid réteget, megakadályozva a spline beékelődést.
• Hővezetőképesség illesztés:A nem megfelelő tágulás a csapágyak elakadását okozza. Az új kompozitok a hőtágulási együtthatót (CTE) 16-ról 13,5 µm/m·K-ra állítják, szorosan illeszkedve a csapágyacélhoz, 28%-kal csökkentve a belső feszültséget.
• Nagy ciklusú fáradtság hőmérsékleten:A forgó gerenda kifáradási tesztjei azt mutatják, hogy míg a szabványos univerzális tengelykapcsoló 106 ciklusnál (350°C) meghibásodik, a nikkel-króm-volfrám ötvözetünk 5×106 cikluson túl is kibír ugyanazon nyomatékhullám mellett.

Ezenkívül nem lehet túlbecsülni az ömlesztett anyagok és a felületkezelés közötti szinergiát.Raydafon Technology Group Co., Limitedkétrétegű megközelítést alkalmaz: csapadékban edzett szubsztrátum a nyomatékkapacitás érdekében, és hőzáró fedőbevonat az univerzális tengelykapcsoló magba történő hőáramlás csökkentésére. Az infravörös termográfiával végzett laboratóriumi mérések azt mutatják, hogy a tranziens túlterhelés csúcsa során a csap kereszthőmérséklete 520 °C-ról 310 °C-ra csökken szabadalmaztatott kerámia-fém hibridünk használata esetén. Következésképpen a zsír élettartama háromszorosára nő, és a korrózió drámaian csökken. Folyamatos öntéses hajtásokból származó belső terepi adataink azt mutatják, hogy az új hőálló anyagokkal felszerelt univerzális tengelykapcsolók az első 18 hónapban nem igényelnek újjáépítést, míg a hagyományos tengelykapcsolók 7 havonta. Ez a kézzelfogható fejlesztés bizonyítja a fejlett hőálló kohászat felsőbbrendűségét az univerzális tengelykapcsoló tartóssága érdekében.

Hagyományosan miért rontja a megnövekedett hőmérséklet az univerzális tengelykapcsoló teljesítményét?

A hő láthatatlan ellenség a mechanikus erőátvitelben. Az univerzális tengelykapcsolók, különösen a kereszt- és csapágyszerelvények többszörös termikusan aktivált meghibásodási mechanizmustól szenvednek. Először is, a megemelt hőmérséklet csökkenti a csapágypályák és a tűgörgők keménységét. Ahogy a keménység 58 HRC alá csökken, elkerülhetetlenné válik a felszín alatti kipattogzás. Másodszor, a tengelykapcsoló agya és a tengely közötti hőtágulási különbség interferenciaveszteséget okoz, ami kopáshoz és nyomatékátviteli veszteséghez vezet. Harmadszor, a magas hőmérséklet felgyorsítja a kenőanyag oxidációját; amikor az olajréteg vastagsága összeomlik, ragasztókopás és mikrohegesztés lép fel a csonk felületén. Üzemünkben szisztematikusan elemeztük az üvegolvasztó üzemekből és kovácsoló présekből visszaérkezett meghibásodott univerzális tengelykapcsolókat. A leggyakoribb meghibásodási jelek a következők: a csapágyrögzítő gyűrűk képlékeny deformációja, a kereszttest temperálása, valamint a meglágyult házmélység miatti erős kopásos sávok.

Az alábbiakban felsoroljuk azokat a számszerűsíthető lebomlási mechanizmusokat, amelyeket a Raydafon K+F csapata a termikus gyorsított élettartamtesztek során azonosított. Mindegyik mechanizmus közvetlenül lerövidíti a szabványos univerzális tengelykapcsoló élettartamát magas környezeti vagy súrlódási hő hatására.

• A folyáshatár elvesztése (lágyulás):450°C-on a tipikus indukciósan edzett 42CrMo4 folyáshatára 950 MPa-ról 370 MPa-ra esik, ami lehetővé teszi a csonk statikus túlterhelési deformációját.
• Fázistranszformáció és méretinstabilitás:Az 550°C feletti temperálás a martenzit lágyabb ferritté/cementitté alakítja, ami az előfeszítés elvesztését okozza a csapágyillesztéseknél.
• Kenőanyag kokszolás és éhezés:Az ásványolajok 300°C-on termikusan megrepednek, kemény szénlerakódásokat képezve, amelyek elzárják a kenési csatornákat az univerzális tengelykapcsoló belsejében.
• Magas hőmérsékleten fellépő korrózió:Az oxidtörmelékkel kombinált oszcilláló mozgás 0,2-ről 0,8-ra gyorsítja a kopási együtthatót, ami gyors spline-meghibásodáshoz vezet.
• Termikus kerékpáros fáradtság:Az ismételt melegítés és hűtés mikrorepedéseket okoz a feszültségkoncentrációs zónákban, mint például a zsírillesztési lyukak vagy a rögzítőgyűrű hornyok, ami végül katasztrofális törést okoz.

E meghibásodási utak miatt a hagyományos univerzális tengelykapcsolókra támaszkodó iparágak gyakran túlméretezett vagy lerövidített csereintervallumokat alkalmaznak. A túlméretezés azonban növeli a tehetetlenséget és a költségeket, míg a gyakori csere magas munkaerővel és állásidővel jár. Az új hőálló anyagok stratégiai bevezetése ezeket a kiváltó okokat kezeli. Például egy vákuumíves újraolvasztott (VAR) nikkel-szuperötvözet használatával a Raydafon 600 °C-on is 720 MPa felett tartja a folyáshatárt, megakadályozva a csonk deformációját. Ezenkívül a keresztfelületbe ágyazott szilárd kenőanyag-tartályaink (amely MoS₂-t és grafitot tartalmaz) továbbra is csökkentik a súrlódást még akkor is, ha a hagyományos zsír meghibásodik. A hődegradációs mechanizmusok felismerése egyértelművé teszi, hogy a hőálló univerzális tengelykapcsolók miért jelentenek paradigmaváltást a kritikus hajtási alkalmazások megbízhatóságában.

Hogyan alkalmazza a Raydafon Technology Group Co., Limited a hőálló anyagokat az univerzális tengelykapcsoló-gyártásban?

A nagy teljesítményű anyagok megvalósítása nemcsak ötvözetválasztást, hanem precíziós gyártási folyamatokat, minőségellenőrzést és egyedi tervezést is igényel. A Raydafon Technology Group Co., Limitednél külön gyártósort hoztunk létre hőálló univerzális tengelykapcsolókhoz, amelyek -50°C és 800°C között folyamatosan működnek. Üzemünk forró izosztatikus préselést (HIP) alkalmaz a szuperötvözet öntvények belső porozitásának kiküszöbölésére, majd egy többlépcsős öregedő hőkezelés következik, amely egyenletesen csapja ki a gamma primer fázisokat. A felülethez szabadalmaztatott plazma transzferált íves (PTA) keményburkolatot alkalmazunk volfrámkarbid részecskékkel a tengelycsapokon, így 500 °C-on 68 HRC felületi keménységet érünk el. Az alábbiakban egy részletes műszaki paramétertáblázat található, amely bemutatja a legújabb univerzális tengelykapcsoló-sorozatunkban, az RDF-HTC sorozatban használt anyagminőségeket és azok tulajdonságait.

Megvalósítási folyamatunk szigorú négyfázisú protokollt követ. Először a hőterhelési ciklust szimuláljuk FEA szoftverrel, hogy feltérképezzük a hőeloszlást az univerzális tengelykapcsolón. Másodszor, a hotspotok alapján kiválasztjuk az ömlesztett anyag és a bevonat megfelelő kombinációját. Harmadszor, gyárunk a szuperötvözet alkatrészeket kriogén hűtéssel megmunkálja, hogy elkerülje a felületi oxidációt. Végül minden univerzális tengelykapcsoló 150 órás hőellenőrzésen esik át egy próbapadon, amely a környezeti hőmérsékletről 720 °C-ra emeli a hőmérsékletet, miközben váltakozó nyomatékterhelést alkalmaz akár 180 kNm-ig. A Raydafon Technology Group Co.,Limited egy állapotfigyelő felületet is biztosít, amely nyomon követi a hőtörténetet, és figyelmeztet, ha a kumulatív hőkárosodás eléri az előre meghatározott küszöbértékeket. Ennek a szisztematikus megvalósításnak köszönhetően univerzális tengelykapcsoló termékeink egyenletes tartósságot biztosítanak még olyan környezetben is, ahol vörösen izzó vízkő vagy sugárzó hő van jelen. Gyakran mondjuk ügyfeleinknek, hogy a hőálló anyagokba fektetett befektetés hat hónapon belül megtérül a kiküszöbölt vészhelyzeti meghibásodások révén.

Milyen mennyiségi tartóssági javulás várható a fejlett ötvözetektől és bevonatoktól?

A mérnöki döntések a számokon alapulnak. Kiterjedt tereppróbák és gyorsított élettartam-tesztek révén a Raydafon Technology Group Co.,Limited átfogó adatkészletet állított össze, amely összehasonlítja a hagyományos univerzális tengelykapcsolókat a hőálló, továbbfejlesztett kialakításainkkal. A tartósság javítása nem anekdotikus; mérik az L10 csapágy élettartamát, a kifáradási határérték megtartását és a karbantartásmentes üzemórákat. Az alábbiakban bemutatunk öt kritikus teljesítménymutatót, amelyek közvetlenül válaszolnak a tartósság növelésének kérdésére.

• A fáradtság élettartamának meghosszabbítása:500°C-on és ±20%-os nyomatékingadozás mellett a hagyományos univerzális tengelykapcsoló L10 élettartama = 4800 óra. Az RDN-HTC sorozat L10 élettartama meghaladja a 22 000 órát (4,6-szeres javulás).
• Kopásmélység csökkentése:3000 óra 620°C-on, poros acélüzemben eltöltött idő után a keresztcsap kopási mélysége 0,32 mm-ről (4140 szabvány) 0,07 mm-re (hőálló bevonat) csökkent, ami 78%-kal kevesebb kopást jelent.
• Zsírcsere intervallum:A szabványos univerzális tengelykapcsoló 150 óránként utánkenést igényel, amikor a karima hőmérséklete eléri a 200°C-ot. Kerámia szigetelt zsírkamrákkal ellátott hőálló változatunk 750 órára növeli az intervallumot.
• Hőtorzulás megelőzése:Maximális sugárirányú kifutási növekedés 100 hősokk után (25°C ⇔ 650°C) – hagyományos csatolás = 0,28 mm; hőálló tengelykapcsoló = 0,05 mm, megőrzi a dinamikus egyensúlyt.
• Nyomatékkapacitás megtartása:650°C-on a szabványos univerzális tengelykapcsoló 44%-ot veszít szobahőmérsékletű forgatónyomatékából. Hőálló kialakításunk megtartja a minősítés 88%-át, lehetővé téve a biztonságos működést vészhelyzeti túlterhelés esetén is.

Az alkatrészszintű fejlesztéseken túl gyárunk egymás melletti próbát hajtott végre két azonos tuskó szállítószalagon. Az egyik a prémium minőségű ötvözött acél univerzális tengelykapcsolókat, a másik a hőálló univerzális tengelykapcsolónkat használta a leírt anyagokkal. 14 hónap alatt a szabványos vonalon 7 csatolási hiba történt, amelyek mindegyike 9 órás leállást okozott. A hőálló vezeték nulla csatolási hibát rögzített. A leállási költségmegtakarítás önmagában indokolta a kevesebb mint 3 hónap alatti frissítést. Továbbá, mivel univerzális tengelykapcsolóink ​​megőrzik a beállítási pontosságot, a másodlagos tengely és a csapágy élettartama 35%-kal javult. Ezek a mennyiségi előnyök közvetlenül a magasabb általános berendezés-hatékonyságban (OEE) jelentkeznek ügyfeleink számára. A magas hőmérsékletű alkalmazásokhoz való univerzális tengelykapcsoló kiválasztásakor kritikus fontosságú az anyagspecifikus teljesítménygaranciát kérni. A Raydafon Technology Group Co.,Limitednél minden hőálló univerzális tengelykapcsolóhoz részletes vizsgálati tanúsítványt adunk, biztosítva, hogy a tartósság javítása ne elméleti, hanem a valós szélsőségek között érvényesüljön.

Következtetések és stratégiai ajánlások

Az új hőálló anyagok forradalmasították az univerzális tengelykapcsolók tartósságát azáltal, hogy foglalkoznak a hődegradáció alapvető fizikával. A kúszásálló szuperötvözetektől a fejlett kerámia bevonatokig ezek az anyagok megőrzik a mechanikai tulajdonságait, megakadályozzák a kenőanyag lebomlását, és a hagyományos acéloknál messzemenően ellenállnak az oxidációnak. Üzemünk több ezer üzemórán keresztül bebizonyította, hogy az ilyen anyagok alkalmazása meghosszabbítja az L10 élettartamát, csökkenti a kopást és lényegesen alacsonyabb karbantartási gyakoriságot eredményez. A magas környezeti hőmérséklettel, nagy csúszási sebességgel vagy sugárzó hővel szembesülő mérnökök és beszerzési szakemberek számára a hőálló univerzális tengelykapcsoló meghatározása már nem luxus, hanem a megbízhatóság elengedhetetlen feltétele. A Raydafon Technology Group Co., Limited készen áll arra, hogy segítséget nyújtson az egyedi tervezésben, a prototípus tesztelésében és az Ön hőterhelési profiljához szabott teljes validációs jelentésekben.

Készen áll a hajtáslánc megbízhatóságának növelésére? Lépjen kapcsolatba a Raydafon Technology Group Co., Limiteddel még makérjen ingyenes hőterhelés-elemzést univerzális tengelykapcsoló-alkalmazásához. Üzemi mérnökeink a szabványos és a hőálló megoldásokat összehasonlító tartóssági előrejelzést készítenek, valamint egy kereskedelmi ajánlatot, amely teljesítményalapú garanciát is tartalmaz. Védje gyártási üzemidejét és csökkentse a teljes birtoklási költséget – lépjen kapcsolatba műszaki értékesítési csapatunkkal e-mailben vagy telefonon a beszélgetés megkezdéséhez. A következő univerzális tengelykapcsolónak túl kell teljesítenie az elvárásait.

GYIK: Hogyan javítják az új hőálló anyagok az univerzális tengelykapcsoló tartósságát?

1. kérdés: Az új hőálló anyagok teljesen kiküszöbölhetik-e a kenési hibákat az univerzális tengelykapcsolókban, amelyek 400°C felett üzemelnek?
Válasz:Bár egyetlen anyag sem szünteti meg teljesen a kenési igényeket, a fejlett hőálló ötvözetek szilárd kenőanyag-tartályokkal kombinálva drasztikusan csökkentik a folyékony zsírtól való függést. A Raydafon Technology Group Co., Limited hibrid megközelítést alkalmaz: nikkel szuperötvözet hordozók beágyazott molibdén-diszulfid dugókkal és alacsony súrlódású DLC bevonattal. Ez a rendszer 0,12 alatt tartja a súrlódási együtthatót még azután is, hogy az alapzsír 450°C-on kokszosodik, hatékonyan megelőzve a beragadást. 600°C feletti folyamatos működéshez azonban javasoljuk a külső vízhűtéses karimákat vagy az időszakos szilárd kenőanyag-utánpótlást. A hagyományos univerzális tengelykapcsolókhoz képest, amelyek a kenőanyag meghibásodása után órákon belül meghibásodnak, a mi kialakításunk több hétre is meghosszabbítja az élettartamot, lehetővé téve a tervezett karbantartást a katasztrofális meghibásodás helyett.

2. kérdés: Hogyan áll a hőálló univerzális tengelykapcsoló költsége a szabványos modellekhez képest, és indokolt-e a befektetés?
Válasz:A hőálló univerzális tengelykapcsoló kezdeti vételára a drága szuperötvözetek és speciális bevonatok miatt jellemzően 60-90 százalékkal magasabb, mint a hagyományos szénacél tengelykapcsolóé. A teljes birtoklási költség (TCO) elemzése azonban jelentősen előnyben részesíti a hőálló kialakításokat a magas hőmérsékletű alkalmazásokban. Gyári adataink azt mutatják, hogy egy acélgyári görgős hajtás esetében a normál tengelykapcsoló (négy átépítéssel, kenőanyagokkal és állásidővel) évi TCO 18 500 USD, míg a hőálló univerzális tengelykapcsoló TCO (csak egy ellenőrzés) 11 200 USD. A megtérülési idő átlagosan 5-8 hónap. Ezért minden 350°C-ot meghaladó környezet esetén a beruházás nemcsak indokolt, hanem jelentős nettó megtakarítást is eredményez a berendezés élettartama során.

3. kérdés: Befolyásolják-e a hőálló anyagok az univerzális tengelykapcsoló torziós merevségét vagy elmozdulási képességét?
Válasz:Nem, a megfelelően megtervezett hőálló univerzális tengelykapcsolók megtartják vagy akár javítják is a torziós merevséget, mivel a csapadékkeményített szuperötvözetek magasabb fajlagos modulussal rendelkeznek, mint a szokásos ötvözött acélok szobahőmérsékleten. Magasabb hőmérsékleten a merevség előnye hangsúlyosabbá válik. Az eltolódási képesség érdekében a szilícium-nitrid hibrid csapágyakkal ellátott univerzális tengelykapcsolónk akár 4 fokos szögeltérést is kezel (ugyanúgy, mint a hagyományos kiviteleknél), de kisebb súrlódási nyomatékkal. A Raydafon Technology Group Co., Limited úgy tervezi a kereszt- és csapágygeometriát, hogy állandó sebességjellemzőket tartson fenn még hőtágulás esetén is, így az eltolódási kapacitás változatlan marad, míg a tartósság exponenciálisan nő.

4. kérdés: Mely iparágak profitálnak leginkább a fejlett ötvözeteket használó hőálló univerzális tengelykapcsolókból?
Válasz:A tartósan magas környezeti hőmérséklettel vagy erősen súrlódó fűtéssel rendelkező iparágak nyernek a legtöbbet. Az elsődleges példák közé tartozik a vas- és acélgyártás (járógerendás kemencék, görgős asztalok), az üveggyártás (lehr-hajtások), az alumíniumolvasztás (szállítószalag-rendszerek redukciós cellák közelében), a tengeri meghajtás (motor-kipufogó-hővisszanyerő hajtások) és a gázturbinás segédhajtások. Ezenkívül a kemencék, égetők vagy kovácsoló prések közelébe szerelt univerzális csatlakozók 400 °C-ot meghaladó sugárzó hőt tapasztalnak. Üzemünk több mint 1200 hőálló univerzális tengelykapcsolót szállított ezekbe az ágazatokba, dokumentált megbízhatósági fejlesztésekkel. Még azokban a cement-előmelegítő tornyokban is, ahol a por és a hő egyesül, az új anyagok megakadályozzák a gyors kopást.

5. kérdés: Hogyan ellenőrizhetik a végfelhasználók, hogy az univerzális tengelykapcsoló valóban hőálló anyagokat tartalmaz, nem pedig szabványos bevonatokat?
Válasz:A végfelhasználóknak háromféle ellenőrzést kell kérniük: anyagvizsgálati tanúsítványok (MTC), amelyek azt mutatják, hogy az elemi összetétel megfelel az olyan szuperötvözet-szabványoknak, mint az Inconel 718 vagy a Waspaloy; magas hőmérsékletű keménységvizsgálati eredmények 500°C plusz hőmérsékleten; és a bevonat kötésvonalának roncsolásos vagy roncsolásmentes keresztmetszeti elemzése. Az olyan neves gyártók, mint a Raydafon Technology Group Co., Limited, nyomon követési kódot biztosítanak, amely minden univerzális csatlakozót a pontos hőkezelési tételszámhoz és hőkezelési táblázathoz köt. Ezen kívül gyárunk helyszíni spektrométeres tesztelést is kínál az ellenőrzéshez. Óvakodjon a szabványos acél vékony hőpermetbevonataitól – ezek gyorsan tönkremennek, amint a bevonat elhasználódik. Az eredeti hőálló univerzális tengelykapcsolók olyan ömlesztett anyagtulajdonságokkal rendelkeznek, amelyek 600°C felett is stabilak maradnak, nem csak egy felületi réteg.
