Miért a hidraulikus emelőhenger az emelőberendezés gerince?

Egy építkezésen egy hatalmas hidraulikus daru emel egy 20 tonnás acélgerendát egy sokemeletes épület tetejére. Egy raktárban egy targonca egy raklap árut emel a harmadik állványszintre. Egy hajógyárban a szinkronfelvonó rendszer egy teljes hajót emel fel karbantartás céljából. Ezeknek a látszólag eltérő műveleteknek egy közös elemük van: mindegyik a hidraulikus emelőhengerre támaszkodik, hogy a folyadék erejét lineáris mozgássá alakítsa. AHidraulikus emelőhengernem csupán egy összetevő; ez a mechanikus izom, amely a hidraulikus nyomást a terhelés emeléséhez, süllyesztéséhez és pozicionálásához szükséges szabályozott erővé alakítja át. Nélküle az általunk ismert modern emelőberendezés nem létezne.

Miért tekintik tehát a hidraulikus emelőhengert az emelőberendezések gerincének? A válasz az erősűrűség, a precíziós vezérlés és a megbízhatóság egyedülálló kombinációjában rejlik. Egy hidraulikus henger egy viszonylag kis csomagból óriási erőt képes generálni, amely messze meghaladja azt, amit egy elektromos működtető vagy pneumatikus rendszer képes elérni azonos méretben. Milliméteres pontossággal vezérelhető, ami egyenletes gyorsítást és lassítást tesz lehetővé. És úgy tervezhető, hogy ellenálljon a legigényesebb környezeteknek, a sarkvidéki hidegtől a sivatagi hőségig, a korrozív tengeri légkörtől a robbanásveszélyes ipari övezetekig. Ez a cikk megvizsgálja azokat a mérnöki elveket, műszaki előírásokat és alkalmazási követelményeket, amelyek miatt a hidraulikus emelőhenger nélkülözhetetlen az emelőberendezésekben. atRaydafon Technology Group Co., Limited, gyárunk több mint két évtizede gyárt hidraulikus emelőhengereket, és tökéletesítettük konstrukcióinkat, hogy az ügyfeleink által elvárt teljesítményt és megbízhatóságot biztosítsuk.

Tartalomjegyzék

• 1. Mi az a hidraulikus emelőhenger, és hogyan hoz létre erőt?
• 2. Miért az erősűrűség a döntő tényező az emelőberendezések tervezésében?
• 3. Hogyan határozza meg a precíziós vezérlés a biztonságos és hatékony emelést?
• 4. Mik a hidraulikus emelőhengerünk legfontosabb műszaki jellemzői?
• 5. Hogyan határozza meg az alkalmazástechnika a hengerválasztást?
• 6. Gyakran Ismételt Kérdések (GYIK)
• 7. Következtetés

1. Mi az a hidraulikus emelőhenger, és hogyan hoz létre erőt?

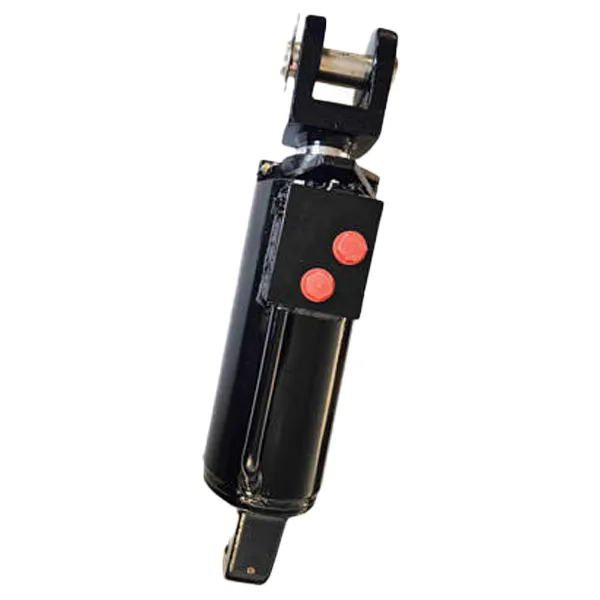

A hidraulikus emelőhenger egy mechanikus működtető szerkezet, amely a hidraulikus nyomást lineáris erővé és mozgássá alakítja. Hengeres hengerből, dugattyúból, dugattyúrúdból és tömítőelemekből áll. A hidraulikafolyadék nyomás alatt szivattyúzódik a hengerbe, a dugattyúhoz nyomja, és a rúd megnyúlását okozza. A folyadék felszabadulásakor a rúd visszahúzódik, akár a terhelés súlya alatt, akár egy visszatérő rugó hatására. A henger által keltett erőt a hidraulikus nyomás és a dugattyú hatásos területe határozza meg. Az összefüggést az F = P × A képlet fejezi ki, ahol F az erő, P a nyomás és A a dugattyú területe. Ez az egyszerű kapcsolat minden hidraulikus emelőrendszer alapja.

A képlet gyakorlati vonatkozásainak megértéséhez vegyen fontolóra egy 100 mm-es dugattyúátmérőjű hidraulikus emelőhengert. A hatásos terület körülbelül 7854 mm². 200 bar (20 N/mm²) üzemi nyomáson a henger 157 080 N, azaz körülbelül 16 tonna erőt hoz létre. Ezt az erőt egy henger hozza létre, amely az általa felemelhető tehernek csak a töredékét nyomja. Ez a rendkívüli erősűrűség az elsődleges oka annak, hogy a hidraulikus rendszereket előnyben részesítik emelési alkalmazásokhoz. Semmilyen más lineáris működtető technológia – elektromos, pneumatikus vagy mechanikus – nem tud megfelelni a hidraulikus emelőhenger erő/méret arányának.

A hidraulikus emelőhenger szerkezetét úgy tervezték, hogy ellenálljon az ezen erők létrehozásához szükséges hatalmas belső nyomásoknak. A hordó jellemzően varrat nélküli acélcsőből készül, pontos belső átmérőre és felületkezelésre csiszolva. A dugattyúrúd nagy szilárdságú acélból készül, gyakran krómozott, hogy ellenálljon a korróziónak és a kopásnak. A tömítések poliuretánból vagy nitril gumiból készülnek, amelyeket a hidraulikafolyadékkal való kompatibilitásuk és a magas hőmérsékletekkel szembeni ellenállásuk alapján választottak ki. A végsapkák menettel vagy hegesztéssel vannak felszerelve a hordóra, és a hidraulikafolyadék nyílásaival rendelkeznek. A Raydafonnál gyárunk 40-500 mm-es hordóátmérőjű hidraulikus emelőhengereket gyárt, amelyek 5 tonnától 500 tonnáig terjedő erőkifejtésre képesek. Az alábbi táblázat összefoglalja a legfontosabb összetevőket és azok funkcióit.

Az anyagok megválasztása és a gyártási folyamat pontossága határozza meg a hidraulikus emelőhenger teljesítményét és tartósságát. A rosszul csiszolt hengerrel rendelkező henger belsőleg szivárog, ami csökkenti a hatékonyságot és hőt termel. A nem megfelelően krómozott rúddal rendelkező henger korrodálódik, károsítja a tömítéseket és külső szivárgást okoz. Üzemünkben betartjuk a szigorú tűréshatárokat, és csak kiváló minőségű anyagokat használunk, hogy hidraulikus emelőhengereink megbízható teljesítményt nyújtsanak teljes élettartamuk során.

2. Miért az erősűrűség a döntő tényező az emelőberendezések tervezésében?

Az erősűrűség az az erő, amelyet egy eszköz saját tömegének vagy térfogatának egységére képes generálni. Ez az egyetlen legfontosabb tényező az emelőberendezések tervezésében. A túl nehéz daru nem tudja felemelni a tervezett terhet, mert először magát kell felemelnie. A túl terjedelmes targonca nem tud manőverezni szűk raktárfolyosókon. Túl nagy hidraulikus emelőrendszer nem építhető be a berendezésbe. A hidraulikus emelőhenger a legnagyobb erősűrűséget kínálja bármely lineáris működtető technológia közül, így ez az egyetlen praktikus választás nehézemelési alkalmazásokhoz.

A hidraulikus erősűrűség előnyeinek értékeléséhez hasonlítsa össze a hidraulikus emelőhengert egy elektromos lineáris működtetővel. Egy tipikus elektromos hajtómű 100 mm lökettel és 10 kN (1 tonna) névleges erővel körülbelül 15-20 kg tömegű. Az azonos lökettel és erővel rendelkező hidraulikus emelőhenger súlya körülbelül 5-8 kg. A hidraulikus henger kétszer-háromszor könnyebb azonos erő mellett. Amikor az erőigény 100 kN-ra (10 tonnára) nő, az elektromos működtető szerkezet praktikusan nagy és nehéz lesz, miközben a hidraulikus henger kompakt marad. Ez az oka annak, hogy az elektromos hajtóművek a könnyű alkalmazásokra korlátozódnak, míg a hidraulikus hengerek uralják a nehéz emelést.

A hidraulikus emelőhenger erősűrűsége tovább növelhető az üzemi nyomás növelésével. A modern hidraulikus rendszerek legfeljebb 350 bar nyomáson működnek, néhány speciális rendszer pedig 700 bar nyomáson. 700 bar nyomáson egy 100 mm-es dugattyús henger 550 kN (55 tonna) erőt hoz létre, de maga a henger súlya kevesebb, mint 50 kg. Ez a rendkívüli erősűrűség lehetővé teszi kompakt, nagy teljesítményű emelőberendezések tervezését, amelyek szállíthatók és üzemeltethetők szűkös környezetben. Az alábbi táblázat összehasonlítja a különböző működtető technológiák erősűrűségét.

A Raydafon Technology Group Co., Limitednél hidraulikus emelőhengereinket úgy tervezzük, hogy maximalizáljuk az erősűrűséget a biztonság és a tartósság veszélyeztetése nélkül. Nagyszilárdságú acélokat és fejlett tömítési technológiát használunk annak biztosítására, hogy palackjaink akár 700 bar nyomáson is működjenek. Üzemünk egyedi kialakításokat is kínál az erő, a méret és a súly optimális egyensúlyát igénylő alkalmazásokhoz. A hidraulikus emelőhenger erősűrűsége az oka annak, hogy ez az emelőberendezés gerince.

3. Hogyan határozza meg a precíziós vezérlés a biztonságos és hatékony emelést?

Az erő létrehozása csak a történet fele. A hidraulikus emelőhengernek ezt az erőt is pontosan kell szabályoznia. Az emelőberendezésekben az ellenőrizetlen mozgás katasztrofális lehet. A rakományát túl gyorsan leengedő daru a rakomány kilengését okozhatja, ami potenciálisan megütheti a dolgozókat vagy szerkezeteket. Az a targonca, amely túl hirtelen emeli fel villáját, destabilizálhatja a rakományt, és leeshet. A nem megfelelő magasságban álló emelőplatform személyi sérülést okozhat. A hidraulikus emelőhenger precíziós vezérlése ezért legalább olyan fontos, mint az erőképző képessége.

A hidraulikus emelőhengerek precíziós vezérlése a hidraulikus kör kialakítása, a szeleptechnológia és a hengerkialakítás kombinációjával érhető el. A hidraulikus kör szabályozza a folyadék áramlását a hengerbe és onnan ki. Az arányos szelepek és a szervoszelepek lehetővé teszik a henger fordulatszámának egyenletes, fokozatmentes szabályozását. A henger kialakítása – beleértve a löketvégi párnázást is – megakadályozza a lökésszerű terheléseket, amikor a henger eléri a határértékét. A rúd felületének kidolgozása és a tömítés kialakítása minimálisra csökkenti a csúszást, így még nagyon alacsony sebességnél is egyenletes mozgást biztosít. Az alábbi táblázat felvázolja a hidraulikus emelőhengerek precíziós vezérlésének legfontosabb elemeit.

A hidraulikus emelőhenger precíziós vezérlése különösen kritikus olyan alkalmazásoknál, mint például az emelőkosaraknál, ahol az emelőkosárt pontosan a kívánt magasságban kell elhelyezni, és ott kell tartani, anélkül, hogy elsodródna. Szinkronizált emelési rendszerekben is kritikus, ahol több hengernek tökéletes összhangban kell mozognia egy nagy, kiegyensúlyozatlan rakomány emeléséhez. A Raydafonnál gyárunk hidraulikus emelőhengereket tervez precíziós megmunkálású alkatrészekkel és fejlett tömítőrendszerekkel, hogy biztosítsa az alkalmazások által megkövetelt vezérlési teljesítményt. Szorosan együttműködünk ügyfeleinkkel annak érdekében is, hogy optimalizáljuk a hidraulikakört és a szelepválasztást az adott emelőberendezéseikhez.

4. Mik a hidraulikus emelőhengerünk legfontosabb műszaki jellemzői?

A hidraulikus emelőhenger teljesítményét kulcsfontosságú műszaki előírások határozzák meg. Ezek a specifikációk lehetővé teszik a mérnökök számára, hogy kiválasszák az alkalmazásukhoz megfelelő hengert, és előre jelezzék annak teljesítményét. A legfontosabb specifikációk a furat átmérője, a rúd átmérője, a lökethossz, az üzemi nyomás és a rögzítési mód. Ezek a paraméterek határozzák meg a henger erejét, sebességét és burkológörbéjét. A Raydafon Technology Group Co., Limitednél a hidraulikus emelőhengereket a specifikációk széles skálájával gyártjuk, és bármilyen paramétert személyre szabhatunk, hogy megfeleljen az adott alkalmazási követelményeknek.

Az alábbi táblázat összefoglalja a hidraulikus emelőhenger termékcsaládunk szabványos specifikációit.

Ezen szabványos specifikációk mellett gyárunk számos opciót és tartozékot kínál hidraulikus emelőhengereinkhez. Ide tartoznak az integrált tehertartó szelepek, helyzetérzékelők és rúdvégi csapágyak. Egyedi bevonatokat és anyagokat is biztosítunk szélsőséges környezetekhez, például tengeri vagy tengeri alkalmazásokhoz. Minden általunk gyártott hidraulikus emelőhenger teljesítményét és integritását teszteljük. Statikus nyomáspróbákat, dinamikus ciklusvizsgálatokat és szivárgásvizsgálatokat végzünk, hogy megbizonyosodjunk arról, hogy a palack megfelel az előírt szabványoknak. A minőség és a precizitás iránti elkötelezettségünk teszi hidraulikus emelőhengereinket az emelőberendezések gerincévé szerte a világon.

5. Hogyan határozza meg az alkalmazástechnika a hengerválasztást?

A megfelelő hidraulikus emelőhenger kiválasztása egy adott emelési alkalmazáshoz nem csupán a legnagyobb vagy legerősebb modell kiválasztása. Ez megköveteli az alkalmazás követelményeinek alapos elemzését, beleértve a terhelést, a mozgásprofilt, a környezetet és a rendelkezésre álló helyet. A kiválasztási folyamat egy sor mérnöki számítást és tervezési döntést foglal magában. Az alábbiakban felsoroljuk azokat a kulcsfontosságú tényezőket, amelyeket figyelembe kell venni.

Terhelési elemzés:Az első lépés a henger maximális terhelésének meghatározása. Ez magában foglalja a hasznos teher súlyát, az emelőszerkezet súlyát, valamint a gyorsulás vagy ütés által okozott dinamikus erőket. Ezután biztonsági tényezőt alkalmaznak a bizonytalanságok és a túlterhelési feltételek figyelembevételére. A szükséges erő határozza meg a furat átmérőjét és az üzemi nyomást.

Mozgásprofil:A mozgásprofil határozza meg, hogyan kell a rakománynak elmozdulnia. Gyorsan vagy lassan kell mozognia? Pontos helyeken kell megállnia? Meg kell tartania a pozícióját terhelés alatt? Az ezekre a kérdésekre adott válaszok határozzák meg a szükséges áramlási sebességet, a szelep típusát és a tehertartó eszközök szükségességét.

Környezeti feltételek:A környezet, amelyben a henger működik, befolyásolja az anyagok és a tömítések kiválasztását. A korrozív környezetben működő palackhoz rozsdamentes acél vagy speciális bevonatok szükségesek. A szélsőséges hőmérsékleten működő hengerek speciális tömítéseket és folyadékokat igényelnek. A poros környezetben működő hengerhez ablaktörlő és védőcsizma szükséges.

Helyszűke:A rendelkezésre álló hely határozza meg a rögzítési típust és a henger teljes méreteit. Egyes alkalmazásokban kompakt, rövid löketű hengerre van szükség. Más esetekben nagy furatú, hosszú löketű hengerre van szükség. A rögzítési típusnak kompatibilisnek kell lennie azzal a szerkezettel, amelyhez a hengert rögzítik.

Az alábbi táblázat összefoglalja a hidraulikus emelőhenger legfontosabb kiválasztási kritériumait.

A Raydafonnál mérnöki csapatunk szorosan együttműködik az ügyfelekkel, hogy kiválassza az alkalmazásukhoz optimális hidraulikus emelőhengert. Részletes műszaki támogatást nyújtunk, beleértve az erőszámításokat, a mozgáselemzést és az anyagválasztást. Üzemünk egyedi tervezést is kínál a nem szabványos megoldást igénylő alkalmazásokhoz. Mérnöki szakértelmünk és gyártási képességeink ötvözésével biztosítjuk, hogy minden általunk szállított hidraulikus emelőhenger megfeleljen az általunk működtetett emelőberendezés speciális igényeinek.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mennyi a hidraulikus emelőhenger tipikus élettartama?

Válasz: A hidraulikus emelőhenger élettartama a működési feltételektől és a karbantartástól függ. Normál körülmények között, megfelelő karbantartás mellett a kiváló minőségű hidraulikus emelőhenger 10-15 évig vagy tovább is bírja. Az elsődleges kopóelemek a tömítések, amelyek a rutinfelújítás során cserélhetők. A Raydafon Technology Group Co., Limitednél hengereinket minimum 1 millió ciklusra tervezzük, és karbantartási irányelveket adunk, hogy segítsünk ügyfeleinknek a hengereik élettartamának maximalizálásában.

2. kérdés: Honnan tudhatom, hogy a hidraulikus emelőhengeremet cserélni vagy javítani kell?

Válasz: A jelek arra utalnak, hogy a hidraulikus emelőhenger figyelmet igényel: külső szivárgások, az emelőerő elvesztése, szokatlan zaj működés közben és terhelés alatti sodródás. A henger sok esetben a tömítések cseréjével javítható. Ha a henger vagy a rúd megsérült, előfordulhat, hogy a hengert ki kell cserélni. Üzemünk a hidraulikus emelőhengerek javítását és nagyjavítását kínálja, és tanácsot adunk, hogy a javítás vagy a csere a költséghatékonyabb megoldás.

3. kérdés: Mi a különbség az egyszeres működésű és a kettős működésű hidraulikus emelőhenger között?

Válasz: Az egyszeres működésű hidraulikus emelőhenger hidraulikus nyomást használ a rúd meghosszabbításához, és a gravitációra vagy egy visszatérő rugóra támaszkodik a visszahúzásához. A kettős működésű henger hidraulikus nyomást használ a rúd kinyújtásához és visszahúzásához. Az egyszeres működésű hengerek egyszerűbbek és olcsóbbak, és olyan alkalmazásokban használatosak, ahol a terhelés visszahúzhatja a hengert. A kettős működésű hengereket olyan alkalmazásokban használják, ahol szabályozott visszahúzásra van szükség, vagy ahol a terhelés nem biztosít elegendő erőt a henger visszahúzásához.

4. kérdés: Használható-e a hidraulikus emelőhenger függőleges helyzetben?

Válasz: Igen, a hidraulikus emelőhenger bármilyen helyzetben használható, beleértve a függőleges, vízszintes vagy ferde helyzetet is. A henger kialakítása, beleértve a csapágyat és a tömítést is, a tájoláshoz igazodik. Függőleges alkalmazásnál a hidraulikus kör és a tehertartó berendezések tervezésénél figyelembe kell venni a rúd súlyát és a terhelést. Mérnöki csapatunk konkrét ajánlásokat tud adni a függőleges alkalmazásokhoz.

5. kérdés: Milyen karbantartást igényel a hidraulikus emelőhenger?

Válasz: A hidraulikus emelőhenger karbantartási követelményei közé tartozik a szivárgás rendszeres ellenőrzése, a hidraulikafolyadék szintjének és állapotának ellenőrzése, valamint a tömítések javasolt időközönkénti cseréje. A rudat tisztán és törmelékmentesen kell tartani. A hidraulikafolyadékot rendszeresen szűrni és tesztelni kell. Üzemünk minden egyes hidraulikus emelőhengerhez részletes karbantartási kézikönyvet biztosít, ügyfeleink számára pedig karbantartási oktatást kínálunk.

7. Következtetés

A hidraulikus emelőhenger az emelőberendezés gerincét képezi, mert olyan erősűrűséget, precíziós vezérlést és megbízhatóságot biztosít, amelyhez más technológia nem tud hasonlítani. A legnagyobb építőipari darutól a legkisebb ollós emelőig a hidraulikus emelőhenger az az alkatrész, amely a hidraulikus teljesítményt irányított mozgássá alakítja át, amely terheket emel, pozícionál és tart. Az a képessége, hogy egy kompakt csomagból óriási erőt generál, ezt az erőt milliméteres pontossággal szabályozza, és a legigényesebb környezetben is megbízhatóan működik, nélkülözhetetlenné teszi a modern iparban.

A Raydafon Technology Group Co., Limitednél gyárunk több mint két évtizede gyárt hidraulikus emelőhengereket. Rendelkezünk a mérnöki szakértelemmel, a gyártási kapacitással és a minőségbiztosítási rendszerekkel a legigényesebb követelményeknek megfelelő palackok szállításához. Akár új emelőrendszert tervez, akár meglévő karbantartását, kérjük, vegye fel velünk a kapcsolatot, hogy megbeszéljük egyedi igényeit. Csapatunk készen áll, hogy segítsen kiválasztani az alkalmazásához optimális hidraulikus emelőhengert.

Lépjen kapcsolatba a Raydafon Technology Group Co., Limiteddel még mahogy megvitassák a hidraulikus emelőhengerekkel kapcsolatos követelményeket, és megtudják, hogyan tudják hengereink meghajtani emelőberendezését.
