Hogyan befolyásolja a lökethossz a teleszkópos hidraulikus hengerek kiválasztását?

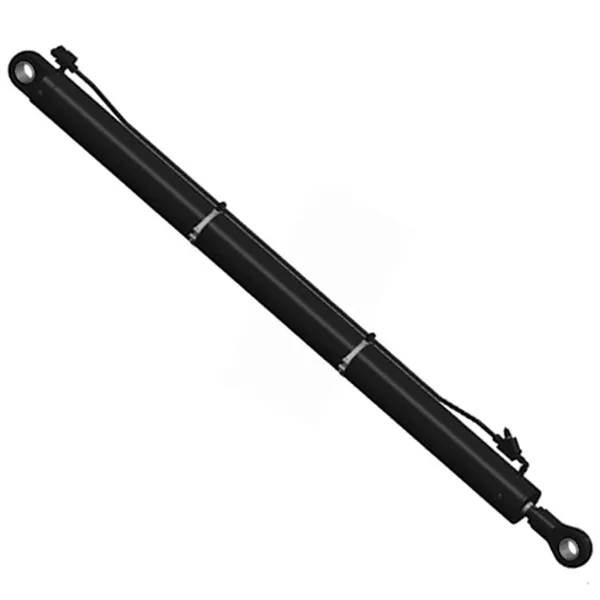

Egy dömpergyártónak olyan hengerre van szüksége, amivel egy 20 tonnás ágyat 50 fokos szögbe tud emelni. A szükséges lökethossz 1200 mm. Ám amikor a mérnök megkapja az árajánlatot egy szabványos egyfokozatú hengerszállítótól, a probléma nyilvánvalóvá válik: egy 1200 mm-es löketű egyfokozatú henger teljesen visszahúzva több mint 2400 mm hosszú lenne. Nem férne be a teherautó ágya alá. Ez a klasszikus okTeleszkópos hidraulikus hengereklétezik. A teleszkópos henger több egymásba ágyazott fokozatot használ, amelyek egymás után nyúlnak ki. Teljesen visszahúzott állapotban a henger kompakt. Teljesen kinyújtva a löket az összes szakasz ütéseinek összege. A lökethossz tehát nem csupán teljesítményparaméter; ez a paraméter határozza meg, hogy a henger illeszkedik-e, hány fokozatra van szükség, és hogyan fog a henger terhelés alatt teljesíteni. A vásárlók számára elengedhetetlen a lökethossz és a hengerválasztás közötti kapcsolat megértése a megfelelő termék meghatározásához.

Ez az útmutató azoknak a beszerzési mérnököknek és géptervezőknek készült, akiknek teleszkópos hidraulikus hengereket kell kiválasztaniuk az alkalmazásukhoz. Elmagyarázzuk, hogy a lökethossz hogyan befolyásolja a fokozatok számát, a zárt hosszt, a kihajlási ellenállást és a henger általános teljesítményét. A megfelelő henger kiválasztásához táblázatokat és műszaki adatokat biztosítunk. Részletes termékparamétereket is biztosítunk a Raydafon Technology Group Co., Limitednél működő gyárunkból. Akár billenőkocsit, szeméttömörítőt, állványt vagy hidraulikus prést tervez, ez az útmutató segít megalapozott döntést hozni a lökethosszal és a hengerválasztással kapcsolatban.

Tartalomjegyzék

• 1. Mi a lökethossz és miért számít a teleszkópos hengereknél?
• 2. Hogyan határozza meg a lökethossz a szakaszok számát?
• 3. Hogyan befolyásolja a lökethossz a zárt hosszt és a beépítési helyet?
• 4. Hogyan befolyásolja az ütés hossza a kihajlási ellenállást?
• 5. Hogyan határozza meg a megfelelő lökethosszt az alkalmazáshoz?
• 6. Mik a gyárunk legfontosabb termékparaméterei?
• 7. Gyakran Ismételt Kérdések (GYIK)
• 8. Következtetés

1. Mi a lökethossz és miért számít a teleszkópos hengereknél?

A lökethossz az a távolság, amelyet a hengerrúd megtesz a teljesen visszahúzott helyzetből a teljesen kinyújtott helyzetbe. Teleszkópos hidraulikus munkahenger esetén a teljes löket az egyes szakaszok löketeinek összege. Egy kétfokozatú henger összlökete 800 mm lehet, mindegyik fokozat 400 mm-rel járul hozzá. Egy háromfokozatú henger összlökete 1200 mm lehet, mindegyik fokozat 400 mm-rel járul hozzá. A lökethossz az elsődleges paraméter, amely meghatározza a henger méretét és konfigurációját. Ez befolyásolja a szakaszok számát, a zárt hosszt, a súlyt és a költségeket. Az alábbi táblázat szemlélteti a lökethossz és a fokozatok száma közötti összefüggést egy tipikus teleszkópos henger esetében.

atRaydafon Technology Group Co., Limited, gyárunk teleszkópos hidraulikus munkahengereket gyárt 300 mm-től 3000 mm-ig terjedő lökethosszal. Testreszabhatjuk a lökethosszt és a fokozatok számát, hogy megfeleljen az Ön speciális alkalmazási követelményeinek. Mérnöki csapatunk segíthet meghatározni az optimális lökethosszt és a szakasz konfigurációját a projekthez.

2. Hogyan határozza meg a lökethossz a szakaszok számát?

A teleszkópos hidraulikus munkahenger fokozatainak számát a teljes lökethossz és a fokozatonként megengedett maximális löketszám határozza meg. Minden szakasznak van egy maximális löketje, amelyet a szakasz hossza és a stabilitáshoz szükséges átfedés korlátoz. Egy tipikus szakasz hosszának körülbelül 80-90%-áig terjedhet. Ha a teljes löket több szakaszt igényel, akkor további szakaszok kerülnek hozzáadásra. A fokozatok száma befolyásolja a henger bonyolultságát, költségét és teljesítményét. A több fokozat több alkatrészt, több tömítést és több lehetséges szivárgási pontot jelent. A több szakasz azonban rövidebb zárt hosszt is jelent egy adott löketnél. Az alábbi táblázat a teljes löket, a szakaszos stroke és a szakaszok száma közötti összefüggést mutatja.

Üzemünkben minden teleszkópos hidraulikus hengert úgy tervezünk, hogy a fokozatok számát a szükséges lökethez optimalizáljuk. Fejlett számítási szoftvert használunk az optimális színpadhosszak és átfedések meghatározásához. Célunk, hogy a rendelkezésre álló helyhez illeszkedő, a szükséges löketet biztosító, terhelés alatt is megbízhatóan működő hengert biztosítsunk.

3. Hogyan befolyásolja a lökethossz a zárt hosszt és a beépítési helyet?

A teleszkópos hidraulikus henger zárt hossza a henger hossza, amikor minden fokozat teljesen vissza van húzva. A zárt hossz kritikus a beépítéshez, mert ez határozza meg, hogy a henger elfér-e a rendelkezésre álló helyen. A hosszabb lökethez hosszabb hengerre van szükség, de a kapcsolat nem lineáris. A teleszkópos hengerrel hosszú löketet lehet elérni viszonylag rövid zárt hosszúsággal, mivel a fokozatok egymásba fészkelnek. A zárt hossz és a löket aránya kulcsfontosságú teljesítménymutató. Az egyfokozatú hengerek zárt hossza általában a löket 1,2-1,5-szerese. A kétfokozatú teleszkópos henger zárt hossza a löket 0,8-1,0-szerese lehet. A háromfokozatú henger zárt hossza a löket 0,5-0,7-szerese lehet. Az alábbi táblázat összehasonlítja a különböző hengertípusok zárt hosszarányait.

A Raydafonnál gyárunk teleszkópos hidraulikus hengereket tervez, hogy adott löketnél a lehető legrövidebb zárt hosszúságot érje el. Nagy szilárdságú anyagokat és precíziós gyártást használunk, hogy minimalizáljuk az egyes szakaszok falvastagságát, miközben fenntartjuk a szükséges nyomásértéket. Ez lehetővé teszi, hogy több löketet csomagoljunk egy kisebb csomagba, így hengereink ideálisak olyan alkalmazásokhoz, ahol korlátozott a beépítési hely.

4. Hogyan befolyásolja az ütés hossza a kihajlási ellenállást?

A kihajlás kritikus szempont a teleszkópos hidraulikus hengereknél, különösen hosszú löketeknél. Ahogy a henger kinyúlik, a rúd effektív hossza növekszik, és a kihajlási ellenállás csökken. A teleszkópos henger hajlamosabb a kihajlásra, mint az egyfokozatú henger, mivel a fokozatok karcsúak, és a terhelés több csúszó interfészen keresztül történik. A kihajlási ellenállás az egyes fokozatok átmérőjétől, a fokozatok közötti átfedéstől és a hengertest által biztosított vezetéstől függ. Egy adott löketnél a több fokozatú henger minden fokozatban kisebb átmérőjű lesz, ami csökkenti a kihajlási ellenállást. Ezért a lökethosszt és a fokozatok számát egyensúlyban kell tartani a szükséges kihajlási biztonsági tényezővel. Az alábbi táblázat szemlélteti a lökethossz hatását a kihajlási ellenállásra egy tipikus háromfokozatú henger esetében.

Üzemünkben fejlett számítógépes mérnöki (CAE) szoftvert használunk az általunk tervezett minden teleszkópos hidraulikus munkahenger kihajlási elemzéséhez. Az egyes fokozatok átmérőjét és átfedését optimalizáljuk, hogy a henger kihajlás nélkül bírja a szükséges terhelést. Útmutatást adunk az egyes hengermodellek maximális megengedett löketére vonatkozóan is.

5. Hogyan határozza meg a megfelelő lökethosszt az alkalmazáshoz?

A teleszkópos hidraulikus munkahenger megfelelő lökethosszának meghatározása megköveteli az alkalmazási követelmények szisztematikus értékelését. Az első lépés a szükséges utazási távolság meghatározása. Ez az a távolság, amelyet a rakománynak el kell mozgatnia. A második lépés a rendelkezésre álló telepítési hely meghatározása. Ez a teljes behúzott henger számára rendelkezésre álló hely. A harmadik lépés a szükséges erő meghatározása. Ez az a terhelés, amelyet a hengernek mozgatnia kell. A negyedik lépés a szükséges kihajlási biztonsági tényező meghatározása. Ez a biztonsági határ a kihajlás ellen. Az ötödik lépés az ezeknek a követelményeknek megfelelő hengerkonfiguráció kiválasztása. Az alábbi táblázat útmutatót ad a lökethossz kiválasztásához általános alkalmazásokhoz.

A Raydafonnál gyárunk ügyfeleinkkel együttműködve meghatározza az alkalmazásukhoz megfelelő lökethosszt és hengerkonfigurációt. Műszaki adatokat, számításokat és javaslatokat adunk. Mérnöki csapatunk segíthet a kiválasztási folyamatban, és részletes rajzokat bocsát rendelkezésre jóváhagyásra.

6. Mik a gyárunk legfontosabb termékparaméterei?

Az alábbi táblázat tartalmazza a teleszkópos hidraulikus munkahengereink legfontosabb termékparamétereit. Ezeket a hengereket sokféle alkalmazáshoz tervezték, beleértve a billenőkocsikat, a hulladéktömörítőket, a munkaállványokat és a hidraulikus préseket. Üzemünk egyedi igények kielégítésére egyedi hengereket is gyárthat.

Üzemünkben teleszkópos hidraulikus hengereinket gyártjuk, hogy megfeleljenek ezeknek és még sok másnak. Testreszabhatjuk a löketet, a fokozatok számát, a furatot, a rudat, a rögzítést és a tömítéseket az Ön konkrét alkalmazásának megfelelően. Minőségellenőrzési rendszerünk magában foglalja a nyersanyagok ellenőrzését, a folyamat közbeni ellenőrzést és a szállítás előtti végső ellenőrzést. Célunk, hogy ügyfeleinknek kiváló minőségű teleszkópos hidraulikus munkahengereket biztosítsunk, amelyek teljesítik teljesítménykövetelményeiket.

7. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan határozhatom meg az alkalmazásomhoz szükséges lökethosszt?

Válasz: A szükséges lökethossz az a távolság, amelyet a tehernek meg kell haladnia. Ezt a mechanizmus geometriája határozza meg. Dömpernél a löket az a távolság, amely ahhoz szükséges, hogy az ágyat a kívánt szögbe emeljük. Emelő munkaállvány esetén a löket az a távolság, amely az emelőkosár kívánt magasságra emeléséhez szükséges. Mérnöki csapatunk segít kiszámítani a szükséges löketet az adott alkalmazáshoz.

2. kérdés: Lehet-e egy teleszkópos henger lökethosszabb, mint egy egyfokozatú henger?

Válasz: Igen, egy teleszkópos hidraulikus henger sokkal hosszabb löketet tud elérni, mint egy azonos zárt hosszúságú egyfokozatú henger. Ennek az az oka, hogy a szakaszok behúzva egymásba fészkelődnek. Egy háromfokozatú teleszkópos hengerrel 2-3-szor akkora löketet lehet elérni, mint egy azonos zárt hosszúságú egyfokozatú hengeré. Ezáltal a teleszkópos hengerek ideálisak olyan alkalmazásokhoz, ahol korlátozott a beépítési hely.

3. kérdés: Mennyi a rendelkezésre álló szakaszok maximális száma?

Válasz: A Raydafon Technology Group Co., Limitednél teleszkópos hidraulikus munkahengereket gyártunk akár öt fokozatban. A fokozatok maximális számát a szükséges löket, a rendelkezésre álló beépítési hely és a kihajlási követelmények határozzák meg. Több fokozat hosszabb löketet tesz lehetővé rövidebb zárt hosszban, de növeli a bonyolultságot és a költségeket is.

4. kérdés: Hogyan befolyásolja a lökethossz egy teleszkópos henger költségét?

Válasz: A teleszkópos hidraulikus henger költsége a lökethosszal és a fokozatok számával nő. A hosszabb lökethez több anyagra és pontosabb gyártásra van szükség. Több szakasz több tömítést, több megmunkálást és több összeszerelési időt igényel. A költség a nyomásértéktől, az anyagoktól és a szerelési konfigurációtól is függ. Üzemünk részletes árajánlatot tud adni az Ön egyedi igényei alapján.

5. kérdés: Testreszabható a lökethossz?

Válasz: Igen, testreszabhatjuk a lökethosszt az Ön speciális alkalmazási követelményeinek megfelelően. Az egyes szakaszok hosszát és a fokozatok számát beállíthatjuk a kívánt összlöket eléréséhez. Testreszabhatjuk a zárt hosszt, a furatot, a rudat és a rögzítést is. Mérnöki csapatunk együtt tud Önnel megtervezni egy teleszkópos hidraulikus munkahengert, amely tökéletesen illeszkedik az alkalmazásához.

8. Következtetés

A lökethossz a legfontosabb paraméter a teleszkópos hidraulikus hengerek kiválasztásánál. Meghatározza a fokozatok számát, a zárt hosszt, a kihajlási ellenállást és a henger általános teljesítményét. A vásárlók számára elengedhetetlen a lökethossz és ezen tényezők közötti kapcsolat megértése az alkalmazásukhoz megfelelő henger meghatározásához. A Raydafon Technology Group Co., Limitednél gyárunk rendelkezik azzal a szakértelemmel és felszereléssel, hogy kiváló minőségű teleszkópos hidraulikus hengereket gyártson 300 mm és 3000 mm közötti lökethosszal. Nagy szilárdságú anyagokat, precíziós gyártást és szigorú tesztelést használunk annak biztosítására, hogy hengereink megbízható teljesítményt és hosszú élettartamot nyújtsanak.

Akár dömpert, szeméttömörítőt, állványt vagy hidraulikus prést tervez, kérjük, forduljon hozzánk, hogy megbeszéljük igényeit. Műszaki adatokat, mintákat, egyedi megoldásokat tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket a vállalkozások számára világszerte.

Lépjen kapcsolatba a Raydafon Technology Group Co., Limiteddel még mahogy megvitassák a teleszkópos hidraulikus munkahengerekkel kapcsolatos követelményeket, és felfedezzék, hogyan felelhetnek meg hengereink az Ön lökethossz- és teljesítményigényeinek.
