WPDA sorozatú féreghajtóművek

WPDA sorozatú csigahajtóművek – 13 vázméret (40–250), 5:1–100:1 arányok, 15–2500 N·m kimeneti nyomaték, 0,12–15 kW bemeneti teljesítmény, IP65-ös öntöttvas ház kényszerkenéssel. A csigakereket kioltják és HRC 58–62-re köszörülik; a dupla ajakos tömítés távol tartja a lisztport, az iszapot és a mosóvizet a hajtómű üregéből. Láb-, karima- és üreges tengelyes rögzítés elérhető, a kimenő tengely pedig megmunkálható, hogy illeszkedjen a meglévő motorhoz. Küldje el bemeneti teljesítményét, szükséges áttételét és motorkarimáját – 24 órán belül visszaküldjük a megfelelő keretet, méretrajzot és gyári árajánlatot.
4050607080100120135147155175200250

WPDA sorozatú csigahajtóművek – 5:1 és 100:1 közötti arányok, 15–2500 N·m, IP65 öntöttvas ház

Ha féregcsökkentőt vásárol egy keverőhöz, szállítószalaghoz, csomagolósorhoz vagy mezőgazdasági munkagéphez, akkor a három szám döntse el, hogy illeszkedik-e az áttételhez, a kimeneti nyomatékhoz és a motorkarimához. A WPDA sorozat mind a hármat lefedi a tizenháromból vázméretek 40-től 250-ig, 0,12 kW-tól 15 kW-ig terjedő bemeneti teljesítménnyel és öntöttvas házzal, amely IP65 védettséggel rendelkezik lemosás és por. Az alábbi táblázatok segítségével katalógus megnyitása nélkül is hozzáigazíthat egy keretet a feladatához.

Specifikációs pillanatfelvétel

  • Keret méretek40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Bemeneti teljesítmény0,12 kW – 15 kW
  • Csökkentési arány5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Kimeneti nyomaték15 N·m – 2500 N·m
  • HázNagy szilárdságú öntöttvas, ütés- és deformációálló
  • CsigakerékEdzett és köszörült, fogfelület HRC 58–62
  • VédelemIP65 – dupla ajakos tömítés plusz porálló vázas olajtömítés
  • FelszerelésLáb, karima vagy üreges tengely; a motorhoz forgácsolt kimenő tengely
  • KenésKényszer kenőkör, 60 °C alatti olajteknő 24 órás üzemben

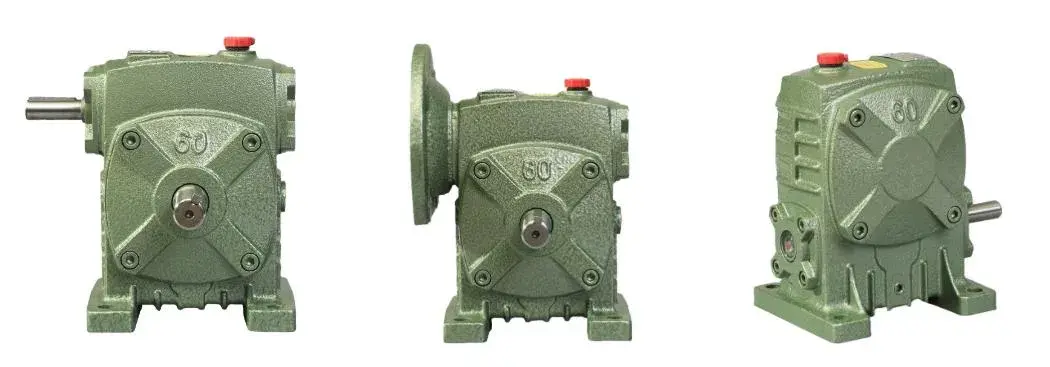

WPDA Series Worm Gearboxes — cast iron housing worm reducer

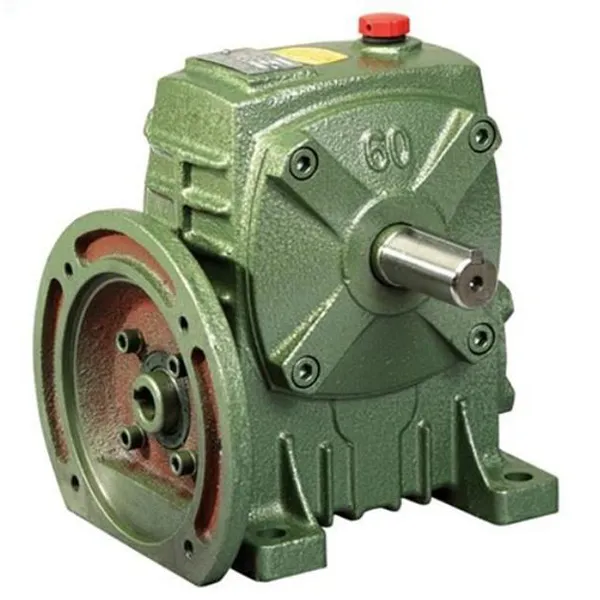

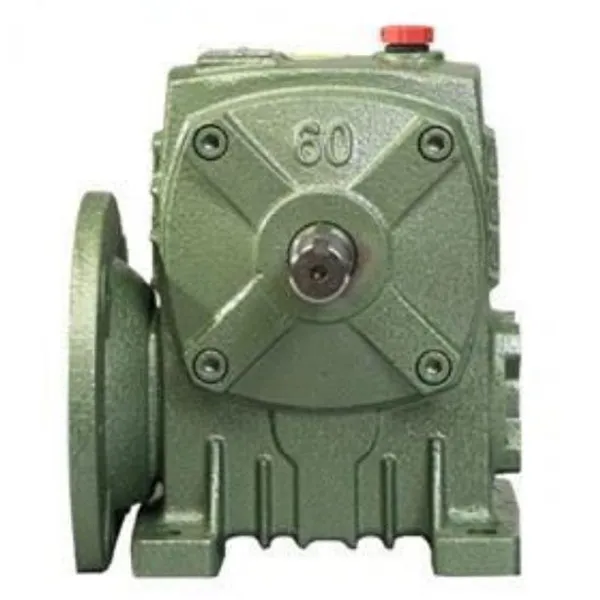

WPDA csigahajtómű – öntöttvas ház, karimás bemenet, üreges vagy tömör kimenőtengely.

Ahová a WPDA illik

Élelmiszer-feldolgozás és keverés

Az önreteszelő tartja a lapátot, amikor a motor leáll

A WPDA-70 40:1 aránya lehetővé teszi, hogy a nagy kapacitású keverőlapát terhelés alatt is elakadjon. Mikor a zsinór megáll, az önzáró csigageometria megakadályozza, hogy a lapát leessen saját súlya alatt. A A dupla ajakos tömítés távol tartja a lisztport az olajtól, így a szervizintervallum nagyjából hat hónapra tolódik el.

Szennyvíz és válogatás

Öntöttvas ház és dupla ajakos tömítés páratartalom ellen

Egy szennyvíz- vagy szemétválogató üzemben a kopott ajaktömítésen túl szivárgó olaj az, ami megöli a csapágyakat. A WPDA-100 rozsdamentes öntöttvas házat és dupla ajakos tömítést használ; mért működési zajcsökkenést a környékről 80 dB és 62 dB között, ami számít az éjszakai műszakban a lakóövezetekben.

Mezőgazdasági gépek

A 60:1 arány megháromszorozza a dob nyomatékát egy betakarítógépen

A kombájn cséplődobon a 60:1 arányú WPDA-80 nagyjából háromszorosára emeli a motor nyomatékát, és javítja a cséplést körülbelül 25%-kal növeli a hatékonyságot. Az üreges tengely egyenesen a meglévő hajtótengelyre, tehát a keretre rögzíthető nem igényel újra megmunkálást. Az IP65 távol tartja a terepi iszapot és esőt a hajtómű üregéből.

Logisztika és emelés

A derékszögű elrendezés a telepítési hely 30%-át takarítja meg

Az automatizált válogatósorokon és emelőplatformokon a derékszögű csigaelrendezés lehetővé teszi, hogy a motor mellett üljön a hajtott tengelyt nem mögötte. A 25:1 arányú WPDA-60 elég finom pozicionálást biztosít a csomagok válogatásához szervo nélkül. A kimenő tengelyek megmunkálhatók, hogy illeszkedjenek az importált motorokhoz, elkerülve a teljes sebességváltót csere. Lásd aWP sorozatú csiga sebességváltóaz alacsonyabb arányú feladatokhoz.

Kiválasztási táblázat – teljesítmény, arány és tömeg

Keretméret gyors referencia – névleges bemeneti teljesítmény és súly
Méret Bemeneti teljesítmény (kW) Arány tartomány Súly (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

A kimeneti nyomaték 40-es méretnél 15 N·m-től 250-es méretnél 2500 N·m-ig terjed. szabványos lépéseket, kérje meg a legközelebbi párat, és mi megerősítjük a tényleges kimeneti fordulatszámot és nyomatékot.

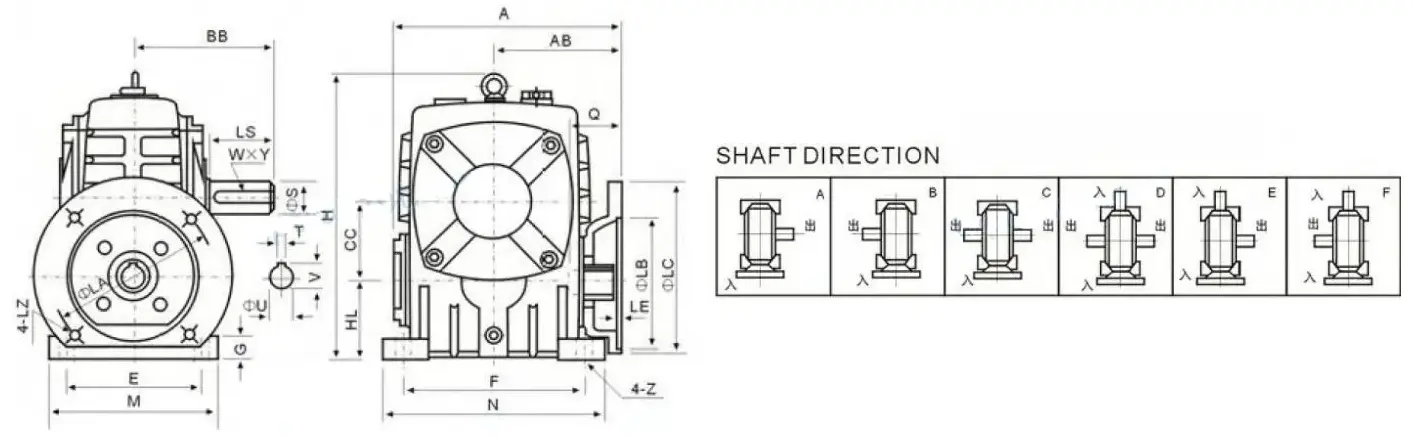

Beépítési méretek – keretméretek 40-250

Szerelési méretek (mm) — A, AB, BB, H, HL, karima LA/LB/LC, bemeneti furat Q/U, kimenő tengely LS/S
Méret A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Minden méret milliméterben. Mobilon csúsztassa az asztalt vízszintesen, hogy elérje a karimát és a tengelyoszlopokat. Küldje el motorkeretét és a szükséges kimenő tengely méretét, és a rendelés előtt megerősítjük a megfelelő sort.

Miért adják meg a vásárlók ezt a sorozatot?

01

Edzett és köszörült csigakerék, HRC 58–62

A csigakerék oltáson és köszörülésen megy keresztül, a fogfelület keménysége a HRC 58–62 sávban van. Egy bányászati szállítószalag alkalmazásban két év folyamatos működés 0,1 mm-nél kevesebb hajtóműkopást eredményezett. nagyjából háromszor annyi élettartamot, mint egy normál reduktor, ugyanabban a feladatban. Aprecíziós fogaskerekek gyártásaoldalon látható a köszörülési és ellenőrzési lépések mögött az ábra.

02

A kényszerkenés 60 °C alatt tartja az olajteknőt a hét minden napján, 24 órában

Egy belső kényszerkenőkör táplálja a hálót és a csapágyakat, ahelyett, hogy csak a fröccsenésre hagyatkozna. at folyamatos 24 órás üzemelés esetén az olajteknő hőmérséklete 60 °C alatt marad, ami lassítja a kenőanyag oxidációját és megtartja a filmvastagság a csigaérintkezésnél. Ez a különbség egy szezont és egy szezont tartó reduktor között amely több ideig tart.

03

IP65 duplaajakos tömítés és nem rozsdásodó ház

A dupla ajakos tömítés és a porálló olajtömítés IP65 védettséggel rendelkezik a sár, az eső és a technológiai por ellen. A szemétválogató hely, ahol a hagyományos reduktorokból olaj szivárgott ki, és három hónapon belül lefoglalták, egy WPDA-100 futott 18 hónapig ugyanabban a korrozív környezetben, cseppnyi szivárgás nélkül. Ha a kötelessége könnyebb és szüksége van egy kisebb borítékot, hasonlítsa össze aRV sorozatú csiga sebességváltó.

04

A kimenő tengely a motorhoz van megmunkálva, nem fordítva

Láb, karima és üreges tengely rögzítés mind elérhető, és a kimenő tengely méretre megmunkálható a már birtokában lévő motor vagy hajtott tengely. Egy mezőgazdasági gépüzemnek szüksége volt egy régebbi tengelyre motor; a cseretengelyt három nap alatt szállították, és motorcsere nélkül csavarozták fel. Mert mezőgazdasági feladatok, lásd amezőgazdasági sebességváltótartományt is.

Ügyfél-visszajelzés

„Ezeket egy párás élelmiszerműhelyben üzemeltetjük, ahol a korábbi sebességváltók berozsdásodtak, és gyakori leállításra volt szükség. A WPDA sorozatnál a ház még a liszttől és nedvességtől sem rozsdásodott be egész nap, és a bronz a csigakerék még tiszta. A működés közbeni zaj szinte elhanyagolható, így már nem zavarja a élelmiszer-vizsgáló berendezések a közelben. Amikor módosítanom kellett a csökkentési arányt, csapatuk végigvezetett rajtam modellkülönbségeket, és lefuttattam a terhelésszámítást – az ajánlott egység simán futott az elsőtől kezdve kezdeni.”

Emma WilsonÉlelmiszer-feldolgozó üzem, Sydney, Ausztrália

„A WPDA sebességváltók nagyon jól működtek a projektünkben – megbízhatóak, hatékonyak, könnyen telepíthetők és karbantarthatók. Az első konzultációtól a kézbesítésig minden gördülékenyen ment, a kommunikáció közvetlen volt. Továbbra is együtt fogunk dolgozni, és a terméket más partnereinknek is ajánljuk.”

James CarterProjektvásárló, Raydafon ügyfél

Küldje el a motor teljesítményét és arányát – szerezzen egy hozzáillő keretet

Mondja el nekünk a bemeneti teljesítményt, a szükséges kimeneti sebességet vagy arányt, a rögzítési típust és a tengely méretét. Megerősítjük a WPDA keret, küldje vissza a méretrajzot és árajánlatot gyári áron, általában 24 órán belül. Teljes választék acsiga sebességváltóoldalon.
