Kardántengely Case IH körbálázókhoz
  • Kardántengely Case IH körbálázókhozKardántengely Case IH körbálázókhoz
  • Kardántengely Case IH körbálázókhozKardántengely Case IH körbálázókhoz

Kardántengely Case IH körbálázókhoz

Kardántengely Case IH körbálázókhoz – RB444, RB454, RB455A, RB464, RB554 és RB564, valamint RB454 Silage és RB454 Rotor Cutter változatokhoz. CAT4 és CAT5 állandó sebességű hajtásláncok súrlódó tengelykapcsolóval; bemeneti spline 1.375-6 vagy 1.375-21 a traktortól függően; teljesítményigény 40–100 LE (30–75 kW). A tengelykapcsoló nyomaték referenciaértékei 1000 N·m (CAT3/S4) és 1800 N·m (CAT4/S6) között. Küldje el a bálázó modelljét és a traktor TLT tengelyét – megerősítjük a hajtáslánc kategóriáját, a tengelykapcsoló nyomatékát és a tengelyhosszt, és 24 órán belül visszaküldjük a gyári árajánlatot.

OEM csere · Case IH RB sorozat

Kardántengely Case IH körbálázókhoz – CAT4 és CAT5 állandó sebességű hajtásláncok, 1.375-6 / 1.375-21 orsó

A körbálázó kardántengelye kétféleképpen hibásodik meg: a kardáncsukló nem tudja elviselni a fordulási szöget fordulóban, vagy a kuplung nem csúszik a megfelelő nyomatéknál és a váltó veszi helyette a lengéscsillapítást. Ez az oldal felsorolja a tengelyméreteket, a szükséges teljesítményt és a tengelykapcsoló cikkszámait a Case IH RB444, RB454, RB455A, RB464, RB554 esetén és RB564 bálázók, így cseretengelyt illeszthet a ténylegesen használt bálázó modellhez.

Fedett bálázó modellek

6 alapmodell RB444, RB454, RB455A, RB464, RB554, RB564 – plusz RB454 Silage és RB454 Rotor Cutter változatok.

Hajtásvonal méretek

CAT4 / CAT5 Állandó sebességű hajtáslánc súrlódó tengelykapcsolóval. Bemeneti spline 1.375-6 vagy 1.375-21 traktortól függően.

Teljesítményigény

40-100 LE Az RB444 30 kW-tól az RB454 rotorvágó 75 kW-ig. Teljes lebontás az alábbi táblázatban.

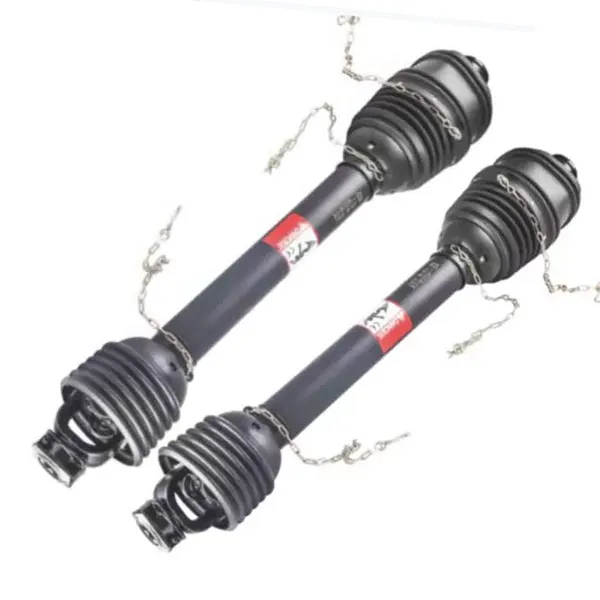

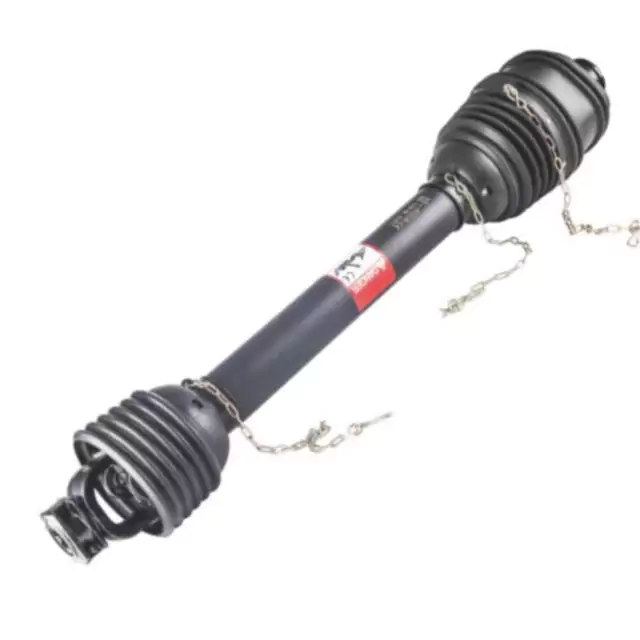

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Kardántengely szerelvény – állandó sebességű csukló, súrlódó tengelykapcsoló és 1.375-6 bemeneti járom.
PTO shaft for Case IH round balers — clutch end and spline detail
Kuplungvég és bordás részlet – gyorsan leválasztható járom és pajzscsapágy.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Bemeneti járom opciók – 1.375-6 és 1.375-21 bordás, a traktor TLT csonkjához illesztve.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Súrlódó tengelykapcsoló és nyírócsavar konfiguráció – a csúszási pont védi a bálázó sebességváltóját.

Modell táblázat – TLT tengely mérete és bálázó által igényelt teljesítmény

Case IH körbálázó modellek – tengelyméret és TLT teljesítményigény
Bálázó modell Kardántengely mérete TLT szükséges, LE (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Szilázs CAT4 65 (48)
RB454 rotorvágó CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

A Case IH modelltől függően CAT4 vagy CAT5 állandó sebességű hajtásláncot igényel, súrlódó tengelykapcsolóval. Az RB454 Rotor Cutter az egyetlen változat ebben a sorozatban, amely CAT5-öt igényel 100 LE (75 kW) bemenettel – ha traktora ennél az értéknél alacsonyabb, rendelés előtt ellenőrizze a bálázó felépítését.

Constant velocity PTO shaft part number reference for Case IH round balers
Állandó sebességű TLT referencia – CAT3-tól CAT5-ig, 540 és 1000 ford./perc alap cikkszámok.

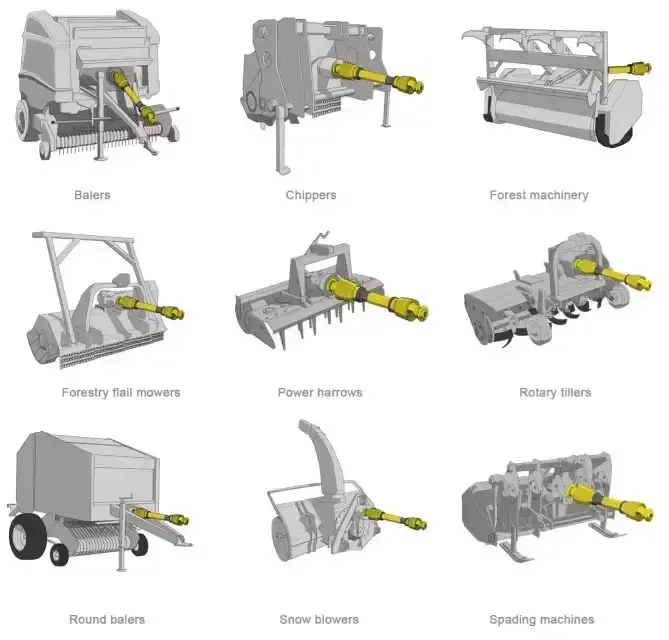

PTO shaft installed on a round baler in field operation
Terepszerelés – tengelyszög és pajzshézag a bálázó bemeneténél.

Állandó sebességű TLT és tengelykapcsoló cikkszámok

Állandó sebességű TLT — alap cikkszámok kategóriánként és traktor tengelyenként
CV TLT Traktor Spline Alap cikkszám
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
CAT4/1000 1,375-21 71R6121UCW08000
CAT5/540 1,375-6 71R8121UCW07000
CAT5/1000 1,375-21 71R8121UCW08000
FT súrlódó tengelykapcsolók 1.375-6 spline bemenethez
Univerzális méret Nyomaték (N·m) Alkatrészszám
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1800 663H53403R
CAT5 / S8 1450 6LM453003R

A fenti cikkszámok referenciapontok a tengelynek a bálázó és a traktor kombinációjához való illesztéséhez. Ha a te A bálázó más munkagép-felet használ, vagy a traktor csonkja 1.750-20-as szár, küldje el a modellt és mi erősítse meg a megfelelő kombinációt. Minél szélesebbKardántengely körbálázókhoza választék más bálázómárkákra is kiterjed.

Mi dönti el, hogy a tengely illeszkedik-e és tartós-e

  1. Párosítsa a hajtáslánc kategóriáját a bálázó modellhez

    A CAT4 és a CAT5 nem cserélhető fel ebben a tartományban. Az RB444, RB454 és RB455A CAT4-et futtat; az RB464, Az RB554 és RB564 CAT5-öt futtat; az RB454 Rotor Cutterhez is CAT5 szükséges. CAT4-es tengely felszerelése egy bálázóra, amely kéri, hogy a CAT5 alulértékelt legyen a csukló a fordulószögnél, ahol a legtöbb idő előtti meghibásodás fordul elő kezdeni.

  2. A bemeneti orsót a traktorhoz igazítsa, ne a bálázóhoz

    A bálázó oldalát a munkagép rögzíti, de a traktor oldala az Ön által használt traktortól függ. 1,375-6 az általános 540-es fordulatszámú csonk; 1,375-21 az 1000 rpm csonk; 1.750-20 jelenik meg nagyobb teljesítményen traktorok. A traktormodell és a TLT csonk fényképének elküldése a leggyorsabb módja annak, hogy megbizonyosodjon arról, hogy melyik járom illeszkedik. Ha a munkaeszköz-hajtást is frissíti, lásd aTLT tengelykategóriában a teljes kínálathoz.

  3. A súrlódó tengelykapcsolót a bálázóra állítsa, ne a traktorra

    A súrlódó tengelykapcsoló azért van, hogy megcsússzon, mielőtt a bálázó sebességváltója lökésszerű terhelést vesz fel. A tengelykapcsoló túl magasra van állítva az ütést egyenesen a sebességváltóba továbbítja; túl alacsonyra állítva, normál bálázáskor megcsúszik. Az FT A fenti tengelykapcsoló táblázat megadja a referencia nyomatékot univerzális méretenként – 1000 N·m CAT3/S4 esetén, 1800 N·m CAT4/S6 és 1450 N·m CAT5/S8 esetén.

  4. Ellenőrizze a tengely szögét és a pajzshézagot a fordulóban

    Az állandó sebességű csukló nagyobb elfordulási szöget tolerál, mint a szabványos univerzális csukló, de a pajzs teljes zárásnál még engedélyre van szükség. Ha a tengely kifelé süllyed vagy a pajzs hozzáér a vonórúdhoz a fordulóban, a csatlakozás korán meghibásodik, tekintet nélkül a besorolásra. A fenti képen látható a célszög a bálázó bemenet. Más gyártók bálázóihoz aKardántengely Krone körbálázókhozoldal felsorolja az egyenértékű referenciapontokat.

Küldje el a bálázó modellt és a traktor TLT spline-t

Mondja el a bálázó modelljét (RB444-től RB564-ig) és a traktor TLT csonkját (1.375-6, 1.375-21 vagy 1.750-20). Megtesszük erősítse meg a hajtáslánc kategóriáját, a tengelykapcsoló nyomatékát és a tengelyhosszt, és küldjön vissza gyári árajánlatot – általában 24 órán belül. Egyedi hosszúságok és pajzskonfigurációk állnak rendelkezésre. Ha munkagépe a nem szabványos sebességváltó, amezőgazdasági sebességváltótartomány is releváns lehet.
