Kardántengely Krone körbálázókhoz
  • Kardántengely Krone körbálázókhozKardántengely Krone körbálázókhoz
  • Kardántengely Krone körbálázókhozKardántengely Krone körbálázókhoz

Kardántengely Krone körbálázókhoz

Krone körbálázó kardántengely burkolata KR100/125/155/130/160, 1500/1800, 1500V/1250 MC és 1250/1550. A 4-es méretű standard és a 4-es méretű CV opciók 1210-es tengelyt használnak 1,375-6-os hornygal. A 6-os méretű CV elérhető az 1500/1800-as és a kiválasztott 1250/1500-as verziókhoz; az 1500 V/1250 MC 2380 vagy 2480 CV-t használ 1.375-6. A tengelykapcsoló opciók közé tartozik az FT34 1000 N·m, FT32 1000 N·m, FT42 1450 N·m, K64/2 kivágás 1050 vagy 1500 N·m, és FF1 1000 N·m. CV alap cikkszámok: 71R4121UCW07000 CAT3/540 és 71R6121UCW07000 CAT4/540 esetén, mindkettő 1.375-6. A MOQ, a testreszabás és az átfutási idő rendelésenként kerül feltüntetésre a bálázó modelljének és a meglévő tengelykonfigurációnak a megerősítése után.

Krone körbálázó hajtáslánc · Nagykereskedelmi ellátás

Nagykereskedelmi kardántengely Krone körbálázókhoz – Műszaki adatok, MOQ, testreszabás és átfutási idő KR100-tól 1800-ig és kompatibilis konstrukciók

A Krone körbálázók nem ugyanazt a kardántengelyt veszik fel. A KR100-KR160 csoport 4-es méretű hajtásláncot használ, az 1500 és az 1800 4-es vagy 6-os méretű CV-t, az 1500 V-os és 1250 MC-s 2380-as vagy 2480-as CV-t, az 1250/1550-es pedig egy 4-es méretű CAT3 CV, míg néhány 1250/1500-as konstrukció 6-os CAT4-es méretű. Az oldalon található három táblázat felsorolja a TLT opciót, a tengelykapcsoló típusát és az alap alkatrészszámát minden csoporthoz, így a tengely összeegyeztethető az árajánlat benyújtása előtt kérte.

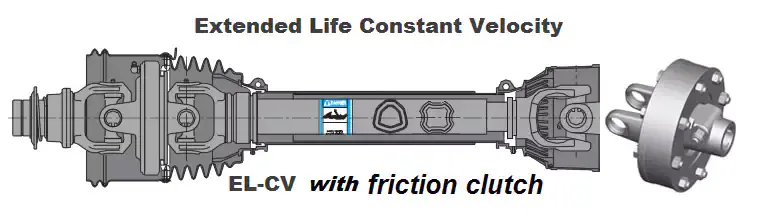

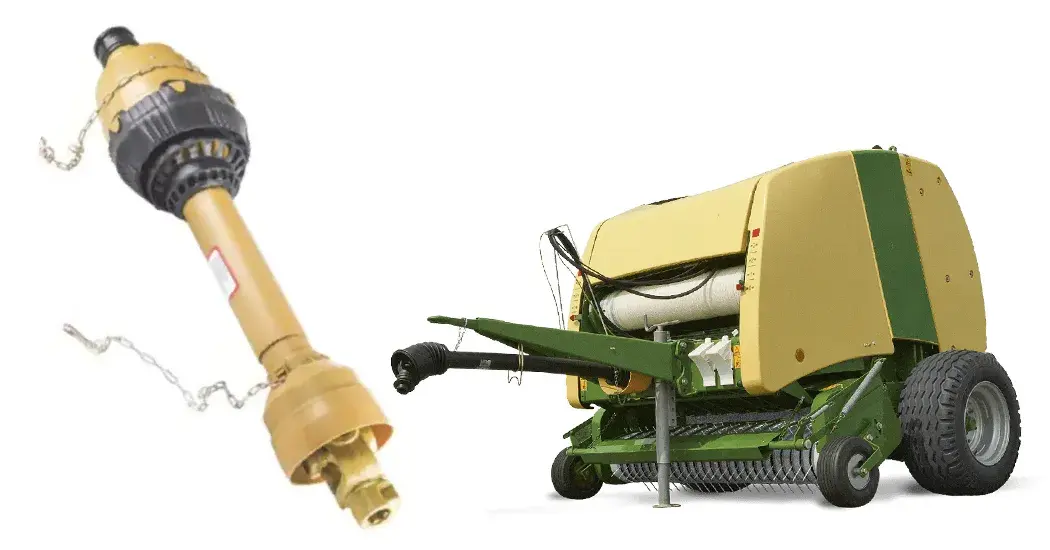

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

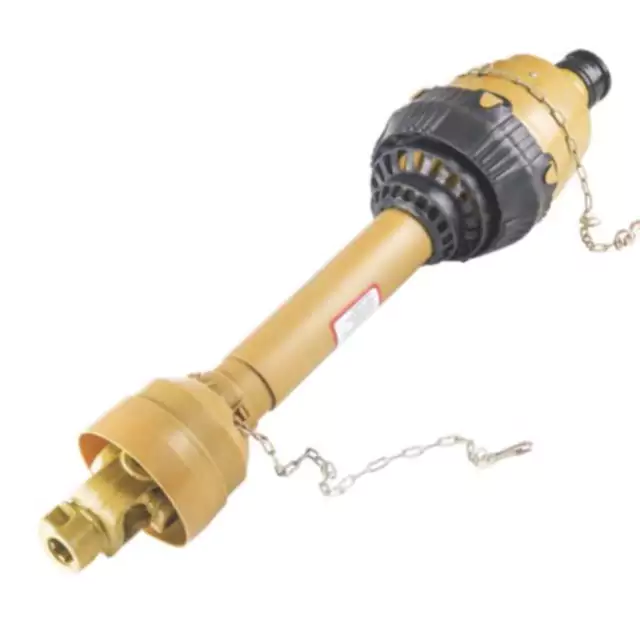

Krone körbálázó kardántengely — CV csukló, teleszkópos cső és tengelykapcsoló vége.
13Modell referenciák
4-es méret / 6-os méretCV hajtáslánc opciók
1000–1800 N·mTengelykapcsoló nyomaték tartomány
1,375-6Közös spline

Modellrács – TLT opció és tengelykapcsoló a bálázótól

A csoportKR100 / KR125 / KR155
TLT
Méret 4 Standard vagy Size 4 CV, 1210 tengely
Spline
1,375-6
Kuplung
FT34 1000 N·m-nél
4-es méret
A csoportKR130 / KR160
TLT
Méret 4 Standard vagy Size 4 CV, 1210 tengely
Spline
1,375-6
Kuplung
FT34 1000 N·m-nél
4-es méret
B csoport1500/1800
TLT
4-es vagy 6-os méretű önéletrajz
Spline
1,375-6
Kuplung
FT32 1000 N·m-nél vagy FT42 1450 N·m-nél
4-es méret / 6-os méret
C csoport1500V / 1250MC
TLT
2380 vagy 2480 CV
Spline
1,375-6
Kuplung
K64/2 kivágás 1050 vagy 1500 N·m-nél
Kivágott tengelykapcsoló
D csoport1250 / 1550
TLT
4-es méretű (CAT3) önéletrajz
Spline
1,375-6
Kuplung
FT32 vagy FF1 1000 N·m-en
4-es CAT3-as méret
E csoport1250 / 1500 (6-os méretű építmények)
TLT
6-os méretű CV (CAT4) egyes építményeken
Spline
1,375-6
Kuplung
FT42 1450 N·m-nél
6-os CAT4-es méret

Specifikációs táblázat – Modell, TLT és védelem

Eredeti csoportosítás bálázómodell, TLT hajtáslánc és tengelykapcsoló-besorolás szerint
Modell TLT Védelem
KR100/125/155/130/160 4-es méret Standard *1210 *1,375-6; 4-es méret CV *1210 *1,375-6 FT34 *1,375-6 *1000 N·m
1500/1800 4-es vagy 6-os méretű önéletrajz 1,375-6 FT32 @1000 N·m vagy FT42 @1450 N·m
1500V / 1250MC 2380 vagy 2480 CV 1,375-6 K64/2 Kivágás @1050 vagy 1500 N·m *1,375-6
1250 / 1550 4-es méretű (CAT3) önéletrajz 1,375-6 FT32 vagy FF1 @ 1000 N·m
1250/1500 Néhányan 6-os méretű CV-t (CAT4) használnak FT42 @ 1450 N·m

Ugyanaz a bálázómodell több összeállításban is megjelenhet. Erősítse meg a meglévő tengely alkatrészszámát vagy a tengelykapcsoló típusát árajánlatkérés előtt. A Krone körbálázók súrlódó vagy kivágással vannak felszerelve kuplung felépítéstől függően. Minél szélesebbKardántengely körbálázókhozoldallisták más bálázómárkák kereszthivatkozásként.

CV alap alkatrészszámok és FT tengelykapcsoló alkatrészszámok

Állandó sebességű TLT alap cikkszámok
CV TLT Traktor Alap cikkszám
CAT3/540 1,375-6 71R4121UCW07000
CAT4/540 1,375-6 71R6121UCW07000
FT tengelykapcsolók 1.375-6 spline bemenethez
Univerzális méret Nyomaték Alkatrészszám
CAT3 / S4 1000 N·m 6QE344901R
CAT3 / S4 1000 N·m 635E41203R
CAT4 / S6 1800 N·m 663H53403R

A CV alap cikkszáma a munkaeszköz nélküli szerelvényt jelenti. A munkaeszköz-fél, a cső és a pajzs az bálázó modellenként külön kiválasztva. Az FT tengelykapcsoló cikkszámai univerzális méret és nyomaték szerint vannak felsorolva. Ha a A meglévő tengelykapcsoló beállítása megtörtént, rendelés előtt ellenőrizze a megcsúszási nyomatékot a bálázó kézikönyvében. A kapcsolódó kategória aKardántengely tárcsákhozoldalon.

Hogyan illeszkedik a Krone körbálázó tengelye

01

Olvassa le a bálázó modelljét a gépről

KR100-KR160 egy csoportba esik; 1500 és 1800 egy másikban; 1500 V és 1250 MC egy harmadikban; 1250/1550 és 1250/1500 egy negyedik és ötödikben. A fenti modellrács az egyes csoportokhoz tartozó TLT-t és tengelykapcsolót mutatja.

02

Erősítse meg a meglévő tengely cikkszámát

Ugyanez a bálázó súrlódó tengelykapcsolóval vagy kikapcsoló tengelykapcsolóval is megépíthető. A meglévő cikkszám a leggyorsabb módja annak, hogy megbizonyosodjon arról, hogy a gépet melyik konfigurációval szállították, mielőtt csere megrendelné.

03

Erősítse meg a traktor TLT bordáját

A legtöbb Krone körbálázó ebben a tartományban 1.375-6 orsóval működik. Ha a traktor más TLT csonkot használ, külön erősítse meg a CV felét. AKardántengely tartományoldal felsorolja a többi mezőgazdasági hajtáslánc kategóriát, ha ezzel egyidejűleg a traktor oldalát is cserélik.

Hol használják ezt a tengelyt

A Krone körbálázó hajtásláncai a KR100-tól 1800-ig terjedő tartományban, valamint az 1500V, 1250 MC és 1250/1550 csoportokban.

A Krone körbálázó kardántengelye a traktor TLT-ről veszi az erőt, és egy bálázó hajtóművébe juttatja. CV-csukló és teleszkópos cső. Amikor a bálázó felvesz egy nehéz rendsort vagy nekiütközik egy anyagcsomónak, a tengelykapcsoló - felépítéstől függően súrlódás vagy kivágás – védi a sebességváltót az ütésektől.

A tengelyt a bálázó modellhez és a traktor TLT tengelyéhez külön-külön illesztjük. A bálázó oldala rögzíti a a munkagép fele, a tengelykapcsoló típusa és a cső hossza; a traktor oldala rögzíti a CV felét és a TLT bordát. Mindkettőt az oldalakat meg kell erősíteni a cseretengely megrendelése előtt.

A kapcsolódó körbálázó alkalmazáshoz aKardántengely Case IH körbálázókhozoldal összehasonlítható modellenkénti struktúrát használ. A kardántengely után elhelyezett munkagép-hajtóműveknél, lásd amezőgazdasági sebességváltóhatótávolság.

Küldje el a bálázó modelljét és a meglévő tengely alkatrészszámát

Küldje el a Krone bálázó modellt (KR100-1800, 1500V, 1250 MC, 1250/1550 vagy 1250/1500) és a meglévő tengelyrészt szám vagy tengelykapcsoló típusa. Ehhez megerősítjük a TLT opciót, a tengelykapcsoló-besorolást és a CV alap cikkszámát build, és adjon ki árajánlatot a MOQ-val és az átfutási idővel az adott konfigurációhoz.
