Hogyan befolyásolják a terhelési feltételek a csigahajtómű egységek hosszú távú megbízhatóságát?

Az erőátviteli iparban két évtizede visszatérő kérdés a mérnökök és üzemvezetők részéről: hogyan befolyásolják a terhelési viszonyok a csigahajtómű egységek hosszú távú megbízhatóságát? A válasz alapvető fontosságú a rendszer hosszú élettartama és a teljes birtoklási költség szempontjából. A Raydafon Technology Group Co., Limitednél mérnöki csapatunk jelentős erőforrásokat szentelt ennek a pontos kapcsolatnak a megértésére a gyárunkban végzett szigorú tesztelések és a helyszíni elemzések révén. A terhelési profil, amellyel a sebességváltó találkozik, nem csupán egy specifikáció az adatlapon; működési életének meghatározó narratívája. Acsiga sebességváltónagyra értékelik kompakt, nagy nyomatékarányú szorzóképessége, önzáró képessége és zökkenőmentes működése miatt.

A csiga és a kerék közötti egyedülálló csúszó érintkezés azonban különösen érzékenysé teszi a terhelés időbeli alakulására. A terhelési feltételek félreértése vagy alulbecslése – legyen szó ütésről, túlterhelésről vagy helytelen rögzítésről – az elsődleges hibás az idő előtti kopás, hatékonyságvesztés és katasztrofális meghibásodás mögött. Ez a mély merülés feltárja a terhelés okozta kopás mögött meghúzódó mechanikát, felvázolja termékünk mérnöki reakcióját, és keretet biztosít a sebességváltó élettartamának maximalizálásához, biztosítva, hogy az alkatrészeinkbe történő befektetés több évtizedes megbízható teljesítményt nyújtson.

---

Tartalomjegyzék

• Mi a kapcsolat a terhelési igénybevétel és a kopási mechanizmusok között a csigahajtóműben?
• Hogyan csökkenti a féreghajtómű kialakítása a káros terhelési hatásokat?
• Melyek azok a fő terhelési paraméterek, amelyeket a mérnököknek ki kell számítaniuk a megbízhatóság érdekében?
• Hogyan ellensúlyozhatja a terhelés okozta kopást a megfelelő karbantartás és szerelés?
• Összegzés: Hosszú távú megbízhatóság biztosítása terheléstudattal
• Gyakran Ismételt Kérdések (GYIK)

---

Mi a kapcsolat a terhelési igénybevétel és a kopási mechanizmusok között a csigahajtóműben?

Bármely csigahajtómű hosszú távú megbízhatósága a belső alkatrészekre ható feszültségciklusok közvetlen függvénye. Az elsősorban gördülő érintkezővel rendelkező homlokkerekekkel ellentétben a csiga és a kerék jelentős csúszást végez. Ez a csúszósúrlódás hőt termel, és ez a legtöbb kopási jelenség eredője. A terhelési viszonyok közvetlenül felerősítik ezeket a hatásokat. Boncoljuk fel a terhelés által súlyosbított elsődleges kopási mechanizmusokat. Ennek teljes megértéséhez azonban először fel kell térképeznünk a stressz teljes útját az alkalmazástól a kudarcig.

A stressz útja: az alkalmazott terheléstől az alkatrész meghibásodásáig

Ha külső nyomatékigényt helyezünk a kimenő tengelyre, az mechanikai reakciók összetett láncolatát indítja el a tengelyen belülcsiga sebességváltó. Ez nem egy egyszerű karművelet. Az útvonal kritikus fontosságú a hibák diagnosztizálásában és a rugalmasság kialakításában.

• 1. lépés: Nyomaték átalakítás és érintkezési nyomás.A csiga bemeneti nyomatéka a csigakerék fogoldalára merőleges erővé alakul át. Ez az erő elosztva a pillanatnyi érintkezési felülettel (keskeny ellipszis a fog mentén) hozza létre aHertzi érintkezési nyomás. Ez a nyomás rendkívül magas szintet érhet el, kompakt egységekben gyakran meghaladja a 100 000 PSI-t.
• 2. lépés: Felszín alatti feszültségmező létrehozása.Ez az intenzív felületi nyomás háromtengelyű feszültségmezőt hoz létre a felület alatt. A maximális nyírófeszültség nem a felületen, hanem valamivel alatta jelentkezik. Ebben a felszín alatti régióban ciklikus terhelés hatására kifáradási repedések keletkeznek.
• 3. lépés: Súrlódásos hőtermelés.Ezzel egyidejűleg a csiga csúszó mozgása a keréken az átvitt teljesítmény egy részét súrlódási hővé alakítja. A hőtermelés sebessége arányos a terheléssel, a csúszási sebességgel és a súrlódási tényezővel.
• 4. lépés: Kenőanyag-film stressz.A fémfelületeket elválasztó kenőanyagfilm extrém nyomásnak (EP) van kitéve. A film viszkozitása pillanatnyilag megugrik ebben a nyomásban, de az integritása a legfontosabb. A túlterhelés a film összeomlását okozhatja.
• 5. lépés: A stressz átvitele a tartószerkezetre.Az erők végül a csapágyakon és tengelyeken keresztül jutnak át a sebességváltó házára. A ház terhelés alatti elhajlása rosszul igazíthatja a teljes hálót, ami katasztrofálisan megváltoztatja a feszültségi útvonalat.

Átfogó táblázat a kopási mechanizmusokról és terhelési kiváltóiról

Viselési mechanizmus	Elsődleges terhelés trigger	Fizikai folyamatok és tünetek	Hosszú távú megbízhatósági hatás
Csiszoló kopás	Tartós túlterhelés; Szennyezett kenőanyag terhelés alatt	A kemény részecskék vagy szennyeződések a puha kerékanyagba (bronzba), a mikrovágó és szántóanyagba szorulnak. Polírozott, karcolt megjelenést, megnövekedett holtjátékot és bronzszemcséket eredményez az olajban.	A fogprofil pontosságának fokozatos elvesztése. A csökkentett érintkezési arány nagyobb igénybevételhez vezet a fennmaradó profilon, felgyorsítva a következő kopási fázisokat. A hatékonyság idővel csökkenésének elsődleges oka.
Tapadó kopás (kopás)	Akut sokkterhelés; Súlyos túlterhelés; Kiéhezett kenés terhelés alatt	Az EP kenőanyag film elszakadt, ami helyi hegesztést okoz a csiga és a kerék lyukak között. Ezeket a varratokat azonnal elnyírják, elszakítják az anyagot a puhább korongtól. Érdes, szakadt felületként és erős elszíneződésként látható.	Gyakran katasztrofális, gyors meghibásodási mód. A túlterhelést követő perceken vagy órákon belül tönkreteheti a hajtóművet. A tervezett kenési rendszer teljes meghibásodását jelenti.
Felületi kifáradás (gödrösödés)	Nagy ciklusú fáradási terhelések; Ismétlődő túlterhelési csúcsok	A ciklikus érintkezési nyomásból adódó felszín alatti nyírófeszültségek mikrorepedéseket okoznak. A repedések a felszínre terjednek, kis gödröket szabadítanak fel. Kis kráterekként jelenik meg, jellemzően a emelkedési vonal közelében. Működés közben növekvő zajként hallható.	A gödrök következtében súlyosbodó progresszív károsodások feszültségkoncentrátorokat hoznak létre a további gödrösödéshez. Végül makrogödrösödéshez és repedésekhez vezet, ahol az anyag nagy pelyhek leválnak, ami vibrációt és potenciális beragadást okoz.
Termo-mechanikus kopás	Tartósan magas terhelés, amely krónikus túlmelegedéshez vezet	A túlzott súrlódási hő meglágyítja a csigakerék anyagát, csökkentve a folyáshatárt. A terhelés ekkor a bronz képlékeny áramlását okozza, eltorzítva a fogprofilt. Gyakran az olaj elszenesítésével és a tömítés meghibásodásával jár együtt.	Alapvető anyagromlás. A hajtómű geometriája tartósan megváltozik, ami eltolódáshoz, egyenetlen terheléselosztáshoz és más meghibásodási módokba való gyors kaszkádhoz vezet. A helyreállítás lehetetlen; csere szükséges.
Borongás és hamis brinelelés (csapágyak)	Statikus túlterhelés; Rezgés terhelés alatt; Nem megfelelő szerelési terhelések	A csapágypályák és a gördülő elemek közötti oszcilláló mikromozgás erős statikus terhelés vagy vibráció hatására kopásszennyeződést hoz létre. Maratott minták vagy bemélyedések formájában jelenik meg a versenypályákon, még forgatás nélkül is.	A csapágy idő előtti meghibásodása, amely másodlagosan a tengely eltolódását teszi lehetővé. Ez az eltolódás azután egyenetlen, nagy igénybevételű terhelést indukál a fogaskerék hálóján, ami egy kétpontos meghibásodási forgatókönyvet eredményez.

A terhelési spektrum és a munkaciklus szerepe

A valós terhelések ritkán állandóak. A terhelési spektrum – a különböző terhelési szintek időbeli eloszlásának – megértése kulcsfontosságú az élettartam előrejelzéséhez. A Raydafon Technology Group Co., Limitednél végzett gyári elemzésünk a miner's Rule of kumulatív kifáradási károsodást használja ennek felmérésére.

• Folyamatos szolgálat névleges terhelés mellett:Az alapvonal. A kopás előre láthatóan halad előre a kenés és a beállítás alapján. Az életet a felületi kifáradás fokozatos felhalmozódása határozza meg.
• Szakaszos szolgálat gyakori indítással-megállással:A nagy tehetetlenségi nyomatékú indítások pillanatnyi csúcsterhelést adnak a futási nyomaték többszörösére. Minden indítás mini-sokkterhelés, ami felgyorsítja a ragasztókopást és a kifáradást. Vizsgálataink azt mutatják, hogy ez 40-60%-kal csökkentheti az élettartamot a folyamatos üzemhez képest, ha nem vesszük figyelembe a méretezésnél.
• Változó terhelés (pl. szállítószalag változó anyagtömeggel):Az ingadozó terhelés változó feszültség amplitúdót hoz létre. Ez a kifáradási hatás miatt károsabb, mint az azonos átlagos értékű állandó átlagos terhelés. A kilengések gyakorisága és amplitúdója kulcsfontosságú adatpontok, amelyeket az ügyfelektől kérünk.
• Tolatási szolgálat:A mindkét forgásirányban alkalmazott terhelés kiküszöböli a fog egyik oldalán lévő érintkezési felület "pihenési" időszakát, hatékonyan megkétszerezve a feszültségi ciklusokat. Ezenkívül kihívást jelent a kenési rendszer számára, hogy mindkét szárnyat egyformán védje.

A Raydafon Technology Group Co., Limitednél található gyárunkban ezeket a pontos spektrumokat szimuláljuk. Csigahajtómű-prototípusainkat programozott kifáradási ciklusoknak vetjük alá, amelyek néhány hét alatt megismétlik a többéves üzemidőt. Ez lehetővé teszi számunkra, hogy pontosan meghatározzuk azt a terhelési küszöböt, ahol a kopási mechanizmusok jóindulatúból romboló hatásúvá válnak, és szabványos egységeinket úgy tervezhetjük meg, hogy a biztonságos működési ráhagyás jóval a küszöb alatt marad.

Ezek az empirikus adatok jelentik a megbízhatóság biztosítékunk sarokkövét, amely a „terhelés” elvont fogalmát számszerűsíthető tervezési paraméterré alakítja át minden általunk gyártott csigahajtómű esetében. A cél annak biztosítása, hogy egységeink ne csak túléljék a névleges terhelést, hanem alapvetően robusztusak legyenek az ipari alkalmazások előre nem látható terhelési előzményeivel szemben, ahol a túlterhelési események nem a "ha"-ról, hanem a "mikor"-ról szólnak.

---

Hogyan csökkenti a féreghajtómű kialakítása a káros terhelési hatásokat?

A Raydafon Technology Group Co., Limitednél a tervezési filozófiánk proaktív: csigahajtóműveinket nem csak a statikus terhelésre tervezzük, hanem az alkalmazási élettartam dinamikus és gyakran kemény valóságához is. Minden anyagválasztás, geometriai számítás és összeszerelési folyamat úgy van optimalizálva, hogy ellenálljon a korábban leírt terheléshez kapcsolódó kopási mechanizmusoknak. Itt található a kulcsfontosságú tervezési és gyártási stratégiáink részletezése, kibővítve, hogy megmutassa megközelítésünk mélységét.

Anyagmérnöki és Kohászati ​​védelem

A terhelés elleni védekezésünk atomi szinten kezdődik. Az anyagpárosítás az első és legkritikusabb akadály.

• A csiga (bemeneti tengely) specifikációja:
  • Alapanyag:Olyan keményedő acélokat használunk, mint a 20MnCr5 vagy a 16MnCr5. Ezek szívós, képlékeny magot biztosítanak, hogy ellenálljanak a hajlítási és torziós terheléseknek rideg törés nélkül.
  • Felületkezelés:A férgeket 0,5-1,2 mm mélységig karburizálják vagy karbonitridálják (modultól függően), majd precíziós köszörüléssel. Ez rendkívül kemény felületet (58-62 HRC) hoz létre, amely ellenáll a kopásnak és a ragasztókopásnak.
  • Végső:A csiszolás után szuperfinising vagy polírozási eljárásokat alkalmazunk, hogy elérjük a 0,4 μm-nél jobb felületi érdesség (Ra) értékét. A simább felület közvetlenül csökkenti a súrlódási együtthatót, csökkenti a terhelés alatt keletkező súrlódási hőt és fokozza a kenőanyag film képződését.
• A csigakerék specifikációja:
• Ötvözet összetétel:Prémium folyamatos öntésű foszfor bronzot (CuSn12) használunk. Szigorúan ellenőrizzük az óntartalmat (11-13%) és a foszforszintet a szilárdság, a keménység és az önthetőség optimalizálása érdekében. Nyomelemek, például nikkel hozzáadható a szemcseszerkezet javításához.
• Gyártási folyamat:Sűrű, nem porózus és homogén szemcseszerkezetű nyersdarabok előállításához centrifugális öntést vagy folyamatos öntést alkalmazunk. Ez kiküszöböli azokat a belső gyengeségeket, amelyek ciklikus terhelés hatására repedés keletkezési pontokká válhatnak.
• Megmunkálás és minőségellenőrzés:Minden kerék megmunkálása CNC forgácsológépen történik. 100%-os méretellenőrzést végzünk, és a kritikus tételeken festékbehatolási tesztet végzünk, hogy megbizonyosodjunk arról, hogy a legnagyobb hajlítási feszültségű zónában, a foggyökér területén ne legyen öntési hiba.

Geometriai optimalizálás a kiváló terheléselosztás érdekében

A precíziós geometria biztosítja a terhelés lehető legegyenletesebb elosztását, elkerülve a roncsoló feszültségkoncentrációkat.

• Fogprofil módosítása (csúcs és gyökér domborítása):Szándékosan módosítjuk az ideális evolvens profilt. Kissé tehermentesítjük az anyagot a csigakerék fogának hegyén és gyökerén. Ez megakadályozza az élek érintkezését a háló be- és kilépése során elhajlott vagy rosszul igazított körülmények között – ez általános valóság nagy terhelés esetén. Ez biztosítja a terhelést a fog robusztus középső részén.
• Vezetési szög és nyomásszög optimalizálása:A csiga vezetési szögét nemcsak az arányra, hanem a hatékonyságra és a teherbírásra is számítják. A nagyobb átvezetési szög javítja a hatékonyságot, de csökkentheti az önzáró hajlamot. Ezeket alkalmazás alapján egyensúlyozzuk ki. Normál nyomásszögünk általában 20° vagy 25°. A nagyobb nyomásszög erősíti a fog gyökerét (jobb hajlítószilárdság), de kismértékben növeli a csapágyterhelést. Az egység nyomatékosztályának megfelelő optimális szöget választjuk ki.
• Kapcsolati minták elemzése és optimalizálása:Prototípus fázisunk során részletes érintkezési mintázat vizsgálatokat végzünk poroszkék vagy modern digitális nyomófóliával. A főzőlap beállításait és beállítását úgy állítjuk be, hogy egy középre osztott, hosszúkás érintkezési mintát érjünk el, amely terhelés mellett a fogoldal 60-80%-át lefedi. A tökéletes kirakott minta értelmetlen; tervezési terhelés alatti mintára optimalizálunk.

Tervezési szempont	Specifikációnk és folyamatunk	Mérnöki előnyök a teherkezeléshez	Hogyan csökkenti a speciális kopást
Féreganyag és kezelés	Edzett acél (pl. 20MnCr5), 0,8 mm-es mélységig karburizált, keménység 60±2 HRC, Ra ≤0,4 μm szuperfinom.	Az extrém felületi keménység ellenáll a kopásnak; a kemény mag megakadályozza a tengely meghibásodását lökésterhelés hatására; a sima felület csökkenti a súrlódási hőt.	Közvetlenül felveszi a harcot a koptató és ragasztó kopás ellen. Csökkenti a súrlódási együtthatót, amely a hőtermelési egyenlet kulcsváltozója (Q ∝ μ * terhelés * sebesség).
Csigakerék anyaga	Folyamatos öntött foszfor bronz CuSn12, centrifugálisan öntött a sűrűségért, keménység 90-110 HB.	Optimális egyensúly az erő és az alakformálás között. A lágyabb bronz képes beágyazni kisebb csiszolóanyagokat, és terhelés alatt alkalmazkodik a csigaprofilhoz, javítva az érintkezést.	Belső kenőképességet biztosít. Alkalmassága elősegíti a terhelés egyenletesebb elosztását még enyhe eltolódások esetén is, csökkentve ezzel a lyukasztás kockázatát.
Lakástervezés	GG30 öntöttvas, végeselem-elemzés (FEA) optimalizált bordázat, megmunkált rögzítési felületek és furatkiigazítások egyetlen beállításban.	A maximális merevség minimálisra csökkenti az elhajlást nagy túlnyúló terhelések esetén. Fenntartja a tengely pontos beállítását, ami kritikus fontosságú az egyenletes terheléselosztáshoz a teljes fogfelületen.	Megakadályozza a ház hajlítása által okozott élterhelést. Az élterhelés lokálisan nagy érintkezési nyomást hoz létre, ami az idő előtti lyukvá válás és repedés közvetlen oka.
Csapágyrendszer	Kimenő tengely: Párosított kúpgörgős csapágyak, előfeszített. Bemeneti tengely: mélyhornyú golyóscsapágyak + nyomócsapágyak. Minden csapágy C3 hézagú az ipari hőmérsékleti tartományokhoz.	A kúpos görgők egyszerre kezelik a nagy radiális és axiális terheléseket. Az előterhelés megszünteti a belső hézagot, csökkentve a tengelyjátékot változó terhelési irányok mellett.	Megakadályozza a tengely elhajlását és az axiális úszót. A csapágy túlterhelésből eredő meghibásodása a másodlagos fogaskerekek hálójának meghibásodásának elsődleges oka. Ez a rendszer biztosítja a tengelyhelyzet integritását.
Kenéstechnika	Szintetikus poliglikol (PG) vagy polialfaolefin (PAO) alapú olaj magas EP/kopásgátló adalékokkal. Pontos olajmennyiség kiszámítva az optimális fröccsenő kenés és hőkapacitás érdekében.	A szintetikus olajok stabil viszkozitást tartanak fenn szélesebb hőmérsékleti tartományban, biztosítva a film szilárdságát hidegindításkor és meleg üzemben. A magas EP-tartalmú adalékok megakadályozzák a film összeomlását lökésterhelés hatására.	Megtartja az elasztohidrodinamikus kenési (EHL) fóliát minden tervezett terhelési körülmény között. Ez az egyetlen leghatékonyabb gát a ragasztókopás (kopás) ellen.
Összeszerelés és bejáratás	Szabályozott hőmérsékletű összeszerelés, ellenőrzött csapágy előterhelés. Minden egység terhelés nélküli és terhelt bejáratáson esik át a szállítás előtt az érintkezési minta rögzítése érdekében.	Kiküszöböli a belső feszültséget okozó összeszerelési hibákat. A bejáratás ellenőrzött körülmények között finoman kopik a sebességfokozatokban, így az első naptól kezdve kialakítja az optimális teherbíró érintkezési mintát.	Megakadályozza a "csecsemőhalandósági" kudarcokat. A megfelelő bejáratás kisimítja az asperitást, egyenletesen osztja el a kezdeti terhelést, és felkészíti az egységet a szántóföldi teljes terhelésre.

Hőkezelés: a terhelés hőjének elvezetése

Mivel a terhelés súrlódást, a súrlódás pedig hőt hoz létre, a hőkezelés a terhelés tünetének kezelése. Terveink túlmutatnak egy egyszerű bordás házon.

• Szabványos uszonyos ház:A felület maximalizálása a hőszimuláción alapuló aerodinamikai bordatervezés révén érhető el. Ez elegendő a legtöbb alkalmazáshoz a mechanikai besoroláson belül.
• Hűtési lehetőségek nagy hőterheléshez:
  • Külső ventilátor (csigatengely hosszabbító):Egyszerű, hatékony lehetőség a ház feletti légáramlás növelésére, jellemzően 30-50%-kal javítva a hőleadást.
  • Ventilátor burkolat (lepel):A ventilátorból kiáramló levegőt pontosan a ház legforróbb részére irányítja (általában a csapágyfelületek köré).
  • Vízhűtő kabát:Extrém munkaciklusok vagy magas környezeti hőmérséklet esetén az egyedi burkolattal ellátott ház lehetővé teszi a keringő hűtőfolyadéknak a hő közvetlen eltávolítását. Ez megkétszerezheti vagy megháromszorozhatja az egység effektív hőkapacitását.
  • Olajkeringető rendszer külső hűtővel:A legnagyobb egységekhez olyan rendszereket kínálunk, ahol az olajat külső levegő-olaj vagy víz-olaj hűtőn keresztül szivattyúzzák, terheléstől függetlenül állandó, optimális olajhőmérsékletet tartanak fenn.

Üzemünkben elkötelezettségünk minden változó ellenőrzése. A beérkező bronz tuskók spektrográfiai elemzésétől a terheléses bejáratási teszt alatti végső hőképes ellenőrzésig csigahajtóművünk úgy készült, hogy megbízható partner legyen a legigényesebb alkalmazásokban. A Raydafon Technology Group Co., Limited név az egységen egy olyan alkatrészt jelöl, amelyet úgy terveztek, hogy mély, empirikus ismeretekkel rendelkezzenek arról, hogy a terhelési feltételek hogyan befolyásolják a hosszú távú megbízhatóságot. Nem csak sebességváltót szállítunk; olyan rendszert szállítunk, amelyet úgy terveztek, hogy az alkalmazás mechanikai energiáját kiszámíthatóan és biztonságosan elnyelje, elosztja és eloszlassa annak teljes tervezési élettartama alatt.

---

Melyek azok a fő terhelési paraméterek, amelyeket a mérnököknek ki kell számítaniuk a megbízhatóság érdekében?

A megfelelő csigahajtómű kiválasztása előrejelző gyakorlat. A hosszú távú megbízhatóság garantálása érdekében a mérnököknek túl kell lépniük az egyszerű „lóerő és arány” számításon, és elemezniük kell a teljes terhelési profilt. A helytelen alkalmazás, amely gyakran a terhelés hiányos felmérése miatt következik be, a terepi meghibásodások vezető oka. Itt felvázoljuk azokat a kritikus paramétereket, amelyeket műszaki csapatunk értékel a csigahajtómű ügyfél számára történő méretezésekor, és részletes módszertant biztosítunk mindegyik mögött.

Alapvető számítás: Szükséges kimeneti nyomaték (T2)

Ez alapvetőnek tűnik, de gyakoriak a hibák. Biztos a nyomatéka sebességváltó kimenő tengelyénél.

• Képlet:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (hatékonyság). Vagy az első elvekből: T2 = Erő (N) * Sugár (m) csörlő esetén; vagy T2 = (Szállítószalag húzása (N) * Dob sugara (m)).
• Gyakori hiba:Motor lóerő és bemeneti sebesség használata anélkül, hogy figyelembe vennénk a rendszeren (egyéb sebességváltók, szíjak, láncok) keresztül bekövetkező hatékonysági veszteségeket a csigahajtóművünk előtt. A nyomatékot mindig a bemeneti vagy kimenő tengelyünkhöz való csatlakozási ponton mérje vagy számítsa ki.

A nem alkudható szorzó: szolgáltatási tényező (SF) – mély merülés

A Service Factor az univerzális nyelvezet a valós világ keménységének elszámolására. Ez a számítottra alkalmazott szorzószükséges kimeneti nyomaték (T2)meghatározni aa sebességváltó minimális szükséges névleges nyomatéka.

A szolgáltatási tényező kiválasztása három fő kategória szisztematikus értékelésén alapul:

1. Az áramforrás (prime Mover) jellemzői:
   • Elektromos motor (AC, 3 fázis):SF = 1,0 (bázis). Azonban vegye figyelembe:
     • Nagy tehetetlenségi nyomatékú indítások:A nagy tehetetlenségi terhelést hajtó motorok (ventilátorok, nagy dobok) 5-6x FLC-t tudnak felszívni indításkor. Ezt a tranziens nyomatékot továbbítják. Adjon hozzá 0,2-0,5-öt az SF-hez, vagy használjon lágyindítót/VFD-t.
     • Kezdések száma/óra:Az óránkénti 10-nél több indítás nagy indítási terhelést jelent. Adjunk hozzá 0,3-at az SF-hez.
   • Belső égésű motor:A nyomaték pulzálása és a hirtelen kapcsolódásból (tengelykapcsoló) származó ütés lehetősége miatt a minimális SF 1,5 a jellemző.
   • Hidraulikus motor:Általában sima, de lehetséges nyomáscsúcsok. SF jellemzően 1,25-1,5 a vezérlőszelep minőségétől függően.
2. A hajtott gép (terhelés) jellemzői:Ez a legkritikusabb kategória.
   • Egyenletes terhelés (SF 1.0):Állandó, kiszámítható nyomaték. Példák: Elektromos generátor, állandó fordulatszámú szállítószalag egyenletesen elosztott tömeggel, keverő egyenletes viszkozitású folyadékkal.
   • Mérsékelt lökésterhelés (SF 1,25–1,5):Szabálytalan működés időszakos, előre látható csúcsokkal. Példák: Szakaszos adagolású szállítószalagok, kis teherbírású emelők, mosógépek, csomagológépek.
   • Erős lökésszerű terhelés (SF 1,75–2,5+):Komoly, előre nem látható nagy nyomatékigény. Példák: kőzúzók, kalapácsmalmok, lyukasztóprések, nagy teherbírású csörlők markolókanalakkal, erdészeti berendezések. Szélsőséges esetekben, mint például a salakdaráló esetében, 3.0-s SF-eket alkalmaztunk a korábbi meghibásodási adatok alapján.
3. Napi működési időtartam (üzemi ciklus):
   • Időszakos (≤ 30 perc/nap):Az SF néha kissé csökkenthető (pl. 0,8-cal megszorozható), de soha nem lehet 1,0 alá a terhelési osztály esetében. Óvatosság javasolt.
   • 8-10 óra/nap:Szabványos ipari vám. Használja a teljes SF-et az áramforrásból és a hajtott gép értékeléséből.
   • 24/7 folyamatos ügyelet:A legigényesebb ütemterv a fáradtsághoz.Növelje az SF-t a fenti értékelésből legalább 0,2-vel.Például a 24 órás szolgáltatás egyenletes terheléséhez 1,2-es SF-t kell használni, nem 1,0-t.

A sebességváltó minimális névleges nyomatékának képlete:T2_minősített_min = T2_számított * SF_összesen.

A kritikus ellenőrzés: hőkapacitás (termikus HP besorolás)

Ez gyakran korlátozó tényező, különösen kisebb sebességváltókban vagy nagy sebességű alkalmazásokban. A sebességváltó mechanikailag elég erős lehet, de még mindig túlmelegszik.

• Mi ez:Az a maximális bemeneti teljesítmény, amelyet a sebességváltó folyamatosan továbbít anélkül, hogy a belső olajhőmérséklet meghaladna egy stabil értéket (tipikusan 90-95°C) normál 40°C-os környezetben.
• Hogyan ellenőrizhető:A jelentkezésedszükséges bemeneti teljesítmény (P1)≤ a sebességváltóé kell legyenThermal HP minősítésaz Ön üzemi bemeneti sebességén (n1).
• Ha P1_required > Termikus besorolás:Csökkenteni KELL a mechanikai kapacitást (nagyobb méretet használjon), vagy hűtést kell hozzáadni (ventilátor, vízköpeny). Ha figyelmen kívül hagyja ezt a garanciát, túlmelegszik és gyorsan meghibásodik.
• Adataink:Katalógusunk világos grafikonokat tartalmaz, amelyek a hőteljesítmény és a bemeneti fordulatszámot mutatják minden egyes csigahajtómű-mérethez, ventilátorhűtéssel és anélkül.

Külső erő számítások: túlnyúló terhelés (OHL) és tolóerő

A külső alkatrészek által a tengelyekre kifejtett erők elkülönülnek az átvitt nyomatéktól, és hozzáadódnak ahhoz.

• Túlnyúló terhelés (OHL) képlet (lánchoz/lánckerékhez vagy szíjtárcsához):
  OHL (N) = (2000 * Nyomaték a tengelyen (Nm)) / (A lánckerék/tárcsa menetemelkedési átmérője (mm))
  Nyomaték a tengelyenvagy T1 (bemenet) vagy T2 (kimenet). Mindkét tengelyen ellenőriznie kell az OHL-t.
• Tolóerő (axiális terhelés) spirális fogaskerekekről vagy ferde szállítószalagokról:Ez az erő a tengely tengelye mentén hat, és a hajtott elem geometriájából kell kiszámítani.
• Ellenőrzés:A számított OHL és tolóerő terhelésnek ≤ a táblázatainkban felsorolt ​​megengedett értékeknek kell lennie a kiválasztott csigahajtómű-modellhez, a ház felületétől (X) meghatározott távolságban, ahol az erőt kifejtik.

Környezeti és alkalmazási jellemzők

• Környezeti hőmérséklet:Ha 40°C felett van, a hőkapacitás csökken. Ha 0°C alatt van, a kenőanyag indítási viszkozitása aggodalomra ad okot. Tájékoztasson minket a választékról.
• Beépítési helyzet:Féreg fölött vagy alatt? Ez befolyásolja az olajteknő szintjét és a felső csapágy kenését. Értékeléseink általában a féreg feletti pozícióra vonatkoznak. Más pozíciók konzultációt igényelhetnek.
• Üzemi ciklus profil:Adjon meg egy grafikont vagy leírást, ha a terhelés előre láthatóan változik. Ez kifinomultabb elemzést tesz lehetővé, mint egy statikus SF.

A Raydafon Technologynál az együttműködésen alapuló megközelítésünk. Ügyfeleinknek részletes kiválasztási munkalapokat biztosítunk, amelyek minden fenti paramétert végigjárnak. Ennél is fontosabb, hogy közvetlen mérnöki támogatást kínálunk. Az alkalmazás teljes részleteinek – a motor specifikációinak, az indítási tehetetlenségnek, a terhelési ciklusprofilnak, a környezeti feltételeknek és az elrendezési rajzoknak – megosztásával közösen kiválaszthatunk egy olyan csigahajtóművet, amely nemcsak megfelelő, de optimálisan megbízható is az Ön konkrét terhelési viszonyaihoz. Ez az aprólékos számítási folyamat, amely több évtizedes gyári vizsgálati adatainkra alapozva választja el a helyes választást a katasztrofálistól.

---

Hogyan ellensúlyozhatja a terhelés okozta kopást a megfelelő karbantartás és szerelés?

Még a legrobusztusabb kialakítású csigaváltó isRaydafonhelytelenül telepítve vagy karbantartva idő előtt meghibásodhat. A megfelelő szerelés és a fegyelmezett karbantartási rend az Ön működési karjai, amelyek közvetlenül ellensúlyozzák a terhelés könyörtelen hatását. Ezek a gyakorlatok megőrzik a tervezett teherbíró geometriát és a kenés integritását, biztosítva, hogy az egység teljes élettartama alatt a tervezett módon működjön.

1. fázis: Előszerelés és szerelés – A megbízhatóság alapjainak megteremtése

A telepítés során elkövetett hibák eredendő, terhelést felerősítő hibákat okoznak, amelyeket semmilyen későbbi karbantartás nem tud teljes mértékben kijavítani.

• Tárolás és kezelés:
  • Tárolja a készüléket tiszta, száraz környezetben. Ha több mint 6 hónapig tárolja, forgassa meg a bemenő tengelyt néhány teljes fordulattal 3 havonta, hogy újra bevonja a fogaskerekeket olajjal, és megakadályozza a csapágyak hamis szikrázását.
  • Soha ne emelje fel az egységet egyedül a tengelyeknél vagy a ház öntött fülénél fogva. Használjon hevedert a ház körül. Az egység leejtése vagy sokkolása belső beállítási eltolódást vagy csapágykárosodást okozhat.
• Alapozás és merevség:
  • A rögzítőalapnak laposnak, merevnek és megfelelő tűréshatárig megmunkáltnak kell lennie (ajánljuk, hogy 0,1 mm-nél jobb tűréssel 100 mm-enként). A rugalmas alap terhelés hatására meghajlik, így a sebességváltó rosszul illeszkedik a csatlakoztatott berendezésekhez.
  • Az alaplap síkságának javításához használjon alátéteket, ne alátéteket. Győződjön meg arról, hogy a rögzítő lábak teljesen alá vannak támasztva.
  • Használja a megfelelő minőségű rögzítőelemet (pl. 8.8 vagy magasabb fokozat). Húzza meg a csavarokat keresztben a kézikönyvünkben megadott nyomatékkal, hogy elkerülje a ház torzulását.
• Tengelybeállítás: Az egyetlen legkritikusabb feladat.
  • Soha ne igazítsa szemmel vagy egyenes éllel.Mindig használjon tárcsajelzőt vagy lézeres beállító eszközt.
  • A hajtómű házának torzulásának elkerülése érdekében a csatlakoztatott berendezéseket igazítsa a sebességváltóhoz, és ne fordítva.
  • Ellenőrizze az igazítást függőleges és vízszintes síkban is. A végső beállítást a berendezéssel normál üzemi hőmérsékleten kell elvégezni, mivel a hőnövekedés eltolhatja a beállítást.
  • A rugalmas tengelykapcsolók megengedett eltérése jellemzően nagyon kicsi (gyakran kevesebb, mint 0,05 mm radiális, 0,1 mm szög). Ennek túllépése ciklikus hajlítási terhelést indukál a tengelyeken, drámaian növelve a csapágyak és a tömítések kopását.
• Külső alkatrészek (szíjtárcsák, lánckerekek) csatlakoztatása:
• A beszereléshez használjon megfelelő lehúzót; soha ne ütögesse közvetlenül a tengelyt vagy a sebességváltó alkatrészeit.
• Győződjön meg arról, hogy a kulcsok megfelelően vannak rögzítve, és nem állnak ki. Használja a rögzítőcsavarokat a megfelelő irányban az alkatrész rögzítéséhez.
• Ellenőrizze, hogy az ezekből az alkatrészekből származó túlnyúló terhelés (OHL) a kiválasztott csigahajtómű közzétett határértékén belül van-e a megfelelő „X” távolság mellett.

2. fázis: Kenés – Folyamatos harc a terhelés okozta kopás ellen

A kenés az a hatóanyag, amely megakadályozza, hogy a terhelés fém-fém érintkezést okozzon.

• Első kitöltés és betörés:
  • Csak az ajánlott típusú és viszkozitású olajat használja (pl. ISO VG 320 szintetikus poliglikol). A rossz olaj nem tudja kialakítani a szükséges EHD filmet nagy érintkezési nyomás alatt.
  • Töltse fel az olajszint-nézőüveg vagy a dugó közepéig – se többet, se kevesebbet. A túltöltés kavargási veszteséget és túlmelegedést okoz; az alultöltés tönkreteszi a fogaskerekeket és a csapágyakat.
  • Az első olajcsere kritikus.A kezdeti 250-500 üzemóra után cserélje ki az olajat. Ez eltávolítja azokat a kopó részecskéket, amelyek akkor keletkeznek, amikor a fogaskerekek fogai mikroszkopikusan illeszkednek egymáshoz a kezdeti terhelés alatt. Ez a törmelék erősen koptató hatású, ha a rendszerben marad.
• Rendszeres olajcsere és állapotfigyelés:
  • Állítson össze egy ütemezést az üzemidő alapján vagy évente, attól függően, hogy melyik következik be előbb. A napi 24 órában, a hét minden napján, 4000-6000 óránkénti csere gyakori a szintetikus olajoknál.
  • Olajelemzés:A legerősebb prediktív eszköz. Minden olajcsere alkalmával küldjön mintát a laborba. A jelentés a következőket fogja mutatni:
    • Fémek:Az emelkedő vas (csigaacél) vagy réz/ón (kerékbronz) aktív kopást jelez. A hirtelen kiugrás problémát jelez.
    • Viszkozitás:Az olaj besűrűsödött (oxidáció) vagy elvékonyodott (lenyírás, üzemanyag hígítás)?
    • Szennyező anyagok:Szilícium (szennyeződés), víztartalom, savszám. A víz (>500 ppm) különösen káros, mivel elősegíti a rozsdát és rontja az olajréteg szilárdságát.
• A tömítések újrakenése (ha van):Egyes kivitelek zsírtalanító tömítésekkel rendelkeznek. Az olajteknő szennyeződésének elkerülése érdekében takarékosan használja a megadott magas hőmérsékletű lítium komplex zsírt.

3. fázis: Működési felügyelet és időszakos ellenőrzés

Legyen a korai figyelmeztető rendszer a terheléssel kapcsolatos problémákra.

• Hőmérséklet figyelés:
  • Használjon infravörös hőmérőt vagy állandóan felszerelt érzékelőt a ház hőmérsékletének rendszeres ellenőrzésére a csapágyak és az olajteknő közelében.
  • Határozzon meg egy alaphőmérsékletet normál terhelés mellett. A 10-15°C-os tartós emelkedés az alapvonalhoz képest egyértelmű figyelmeztetés a megnövekedett súrlódásra (eltérés, kenőanyaghiba, túlterhelés).
• Rezgéselemzés:
  • Az egyszerű kézi mérőórák nyomon követhetik a teljes rezgéssebességet (mm/s). Trend ez idővel.
  • A növekvő vibráció a csapágyak romlását, az egyenetlen kopást vagy a csatlakoztatott berendezések kiegyensúlyozatlanságát jelzi – mindez növeli a sebességváltó dinamikus terhelését.
• Auditív és vizuális ellenőrzések:
  • Figyelje a hangváltozásokat. Egy új nyafogás elcsúszást jelezhet. A kopogás a csapágy meghibásodását jelezheti.
  • Keresse az olajszivárgást, amely a túlmelegedés (tömítés megkeményedése) vagy a túlnyomás tünete lehet.
• Csavarok újrahúzása:Az első 50-100 üzemóra után, majd ezt követően évente ellenőrizze újra az alapozás, a ház és a tengelykapcsoló csavarok feszességét. A terhelési ciklusokból származó vibráció meglazíthatja őket.

Átfogó karbantartási ütemterv táblázat

Akció	Frekvencia / időzítés	Cél és terhelés kapcsolat	Az eljárással kapcsolatos legfontosabb megjegyzések
Első olajcsere	Az első 250-500 üzemóra után.	Eltávolítja a kezdeti kopási törmeléket (koptató részecskéket), amelyek a fogaskerekek és csapágyak teherbehelyezése során keletkeztek. Megakadályozza a kopás gyorsulását.	Melegen lecsepegtetjük. Csak azonos típusú olajjal öblítse le, ha túl sok a törmelék. Töltse fel a megfelelő szintre.
Rendszeres olajcsere és -elemzés	4000-6000 üzemóránként vagy 12 havonta. Piszkos/forró környezetben gyakoribb.	Pótolja a lebomlott adalékanyagokat, eltávolítja a felgyülemlett kopó fémeket és szennyeződéseket. Az olajelemzés a kopási trendet mutatja, amely közvetlen mutatója a belső terhelés súlyosságának és az alkatrészek állapotának.	Működés közben vegyen olajmintát az olajteknő közepéből. Küldje el a laborba. Dokumentálja az eredményeket, hogy trendvonalakat állapítson meg olyan kritikus elemekre, mint a Fe, Cu, Sn.
Csavar nyomaték ellenőrzése	50-100 óra után, majd évente.	Megakadályozza a vibráció és a terhelés alatti hőciklus miatti kilazulást. A laza csavarok lehetővé teszik a ház mozgását és eltolódását, ami egyenetlen, nagy feszültségű terhelést eredményez.	Használjon kalibrált nyomatékkulcsot. Kövesse a keresztezési mintát a ház és az alapcsavarok esetében.
Igazítás ellenőrzése	Telepítés után, a csatlakoztatott berendezéseken végzett bármilyen karbantartás után és évente.	Biztosítja, hogy a csatlakoztatott tengelyek egyvonalasak legyenek. Az eltolódás a ciklikus hajlító terhelések közvetlen forrása, ami idő előtti csapágyhibát és egyenetlen fogaskerekű érintkezést (élterhelés) okoz.	Működési hőmérsékletű berendezéssel végezze. A pontosság érdekében használjon lézeres vagy tárcsajelző eszközöket.
Hőmérséklet- és rezgéstrend-figyelés	Heti / Havi olvasmányok; a kritikus alkalmazások folyamatos monitorozása.	A belső súrlódást és a dinamikus terheléseket növelő problémák (kenési hiba, csapágykopás, eltolódás) korai felismerése. Lehetővé teszi a tervezett beavatkozást a katasztrofális meghibásodás előtt.	Jelölje meg a mérési pontokat a házon. Jegyezze fel a környezeti hőmérsékletet és a terhelési állapotot a pontos összehasonlításhoz.
Szemrevételezés szivárgások és sérülések szempontjából	Napi/heti körbejárás.	Azonosítja az olajszivárgást (potenciális kenőanyag-veszteség, ami kopáshoz vezethet) vagy a külső hatások által okozott fizikai sérüléseket, amelyek terhelés alatt veszélyeztethetik a ház integritását.	Ellenőrizze a tömítési felületeket, a ház illesztéseit és a légtelenítőt. Győződjön meg arról, hogy a légzőnyílás tiszta és akadálymentes.

Üzemünk szakértelme túlmutat az értékesítés helyén. Műszaki dokumentációnk átfogó szerelési útmutatókat és termékeinkre szabott karbantartási ellenőrző listákat tartalmaz. A velünk való partneri együttműködés révén Ön nem csupán egy minőségi csigahajtóművet kap, hanem tudáskeretet és támogatást is, amely biztosítja, hogy teljes, tervezett élettartamát biztosítsa, aktívan kezelve a mindennapi terhelési kihívásokat. A megbízhatóság egy partnerség, és elkötelezettségünk az, hogy az Ön műszaki erőforrása legyen a telepítéstől a több évtizedes szolgáltatásig.

---

Összegzés: Hosszú távú megbízhatóság biztosítása terheléstudattal

A sikeres alkalmazástervezés sarokköve annak megértése, hogy a terhelési viszonyok hogyan befolyásolják a csigahajtómű egységek hosszú távú megbízhatóságát. Ez egy sokrétű kölcsönhatás a mechanikai igénybevétel, a hőkezelés, az anyagtudomány és az üzemeltetési gyakorlat között. Amint azt feltártuk, a kedvezőtlen terhelések felgyorsítják az olyan kopási mechanizmusokat, mint a kopás, a lyukak és a kopás, ami hatékonyságcsökkenéshez és idő előtti meghibásodáshoz vezet.

A Raydafon Technology Group Co., Limitednél szándékos tervezéssel küzdünk ez ellen: az edzett acél csigáinktól és bronz kerekeinktől a merev házainkig és nagy kapacitású csapágyainkig csigahajtóműünk minden elemét úgy tervezték, hogy kezelje és ellenálljon az igényes terhelési profiloknak. A megbízhatósági partnerség azonban közös. A siker a szerviztényezők, a termikus határértékek és a külső terhelések pontos kiszámításán múlik a kiválasztás során, ezt követi az aprólékos telepítés és a proaktív karbantartási kultúra.

Ha a terhelést nem egyetlen számként, hanem dinamikus élettartam-profilként tekinti, és a megfelelő mérnöki mélységgel rendelkező hajtóműpartnert választja, egy kritikus alkatrészt megbízható eszközzé alakít. Meghívjuk Önt, hogy hasznosítsa két évtizedes tapasztalatunkat. Engedje meg, hogy mérnöki csapatunk segítsen Önnek az Ön konkrét terhelési feltételeinek elemzésében, hogy meghatározza az optimális csigahajtómű-megoldást, biztosítva a teljesítményt, a hosszú élettartamot és a befektetés maximális megtérülését.

Lépjen kapcsolatba a Raydafon Technology Group Co., Limiteddelma részletes alkalmazás-áttekintésért és termékajánlásért. Töltse le átfogó műszaki tanulmányunkat a terhelésszámításról, vagy kérjen helyszíni auditot mérnökeinktől, hogy felmérje jelenlegi hajtásrendszerét.

---

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a legkárosabb terhelés típusa a csigahajtóműnél?
V1: A lökésszerű terhelések általában a legkárosabbak. Egy hirtelen, nagy nyomatékcsúcs azonnal felszakíthatja a kritikus olajréteget a csiga és a kerék között, ami azonnali tapadási kopást (kopást) és potenciálisan fogak vagy csapágyak repedését okozhatja. Magas stresszciklusokat is indukál, amelyek felgyorsítják a fáradtságot. Míg a tartós túlterhelés káros, a sokkoló terhelések pillanatnyi jellege gyakran nem hagy időt a rendszer tehetetlenségének elnyelésére, így különösen súlyosak.

2. kérdés: Hogyan befolyásolja az élettartamot a folyamatos túlterhelés, mondjuk a névleges nyomaték 110%-ánál?
A2: Folyamatos túlterhelés, akár csekély mértékben is, drasztikusan csökkenti az élettartamot. A terhelés és a csapágy/hajtómű élettartama közötti kapcsolat gyakran exponenciális (a csapágyak kocka-törvény összefüggését követve). A 110%-os túlterhelés nagyjából 30-40%-kal csökkentheti az L10 csapágyak várható élettartamát. Ami még kritikusabb, megemeli az üzemi hőmérsékletet a megnövekedett súrlódás miatt. Ez hőkiürítéshez vezethet, ahol a forróbb olaj elvékonyodik, ami nagyobb súrlódáshoz és még forróbb olajhoz vezet, ami végül a kenőanyag gyors lebomlását és katasztrofális kopást okoz rövid időn belül.

3. kérdés: Garantálja-e a nagyobb szolgáltatási tényező a megbízhatóságot változó terhelés mellett?
V3: A nagyobb szolgáltatási tényező döntő biztonsági tartalék, de nem jelent abszolút garanciát. A terhelés karakterében és gyakoriságában ismeretleneket számol. A megbízhatóság azonban a helyes telepítéstől (beállítás, szerelés), a megfelelő kenéstől és a környezeti tényezőktől (tisztaság, környezeti hőmérséklet) is függ. Magas szerviztényező használata robusztusabb sebességváltót választ, nagyobb belső kapacitással, de ennek ellenére megfelelően kell beszerelni és karbantartani, hogy a teljes potenciális élettartam megvalósuljon.

4. kérdés: Miért olyan fontos a hőkapacitás, amikor a terhelésről beszélünk?
A4: Csigahajtóműben a bemeneti teljesítmény jelentős része hőként elvész a csúszósúrlódás miatt. A terhelés közvetlenül meghatározza ennek a súrlódási veszteségnek a nagyságát. A hőkapacitás az a sebesség, amellyel a hajtóműház ezt a hőt a környezet felé képes elvezetni anélkül, hogy a belső hőmérséklet túllépné a kenőanyag biztonságos határértékét (általában 90-100°C). Ha az alkalmazott terhelés gyorsabban termel hőt, mint amennyit el tudna oszlatni, az egység túlmelegszik, lebontja az olajat és gyors meghibásodáshoz vezet, még akkor is, ha a mechanikai alkatrészek elég erősek a nyomaték elviseléséhez.

5. kérdés: A túlnyúló terhelések konkrétan hogyan rontják a csigahajtóművet?
A5: A túlnyúló terhelések hajlítónyomatékot fejtenek ki a kimenő tengelyre. Ezt az erőt a kimenő tengely csapágyai hordozzák. A túlzott OHL a csapágy idő előtti kifáradását okozza (brinelling, lepatting). Ezenkívül kissé eltéríti a tengelyt, ami rosszul igazítja a csiga és a kerék közötti pontos hálót. Ez az eltolódás a terhelést a fog egyik végére koncentrálja, helyi lyukasztást és kopást okozva, növelve a holtjátékot, valamint zajt és vibrációt generálva. Hatékonyan aláássa a hajtómű gondosan megtervezett terheléselosztását.

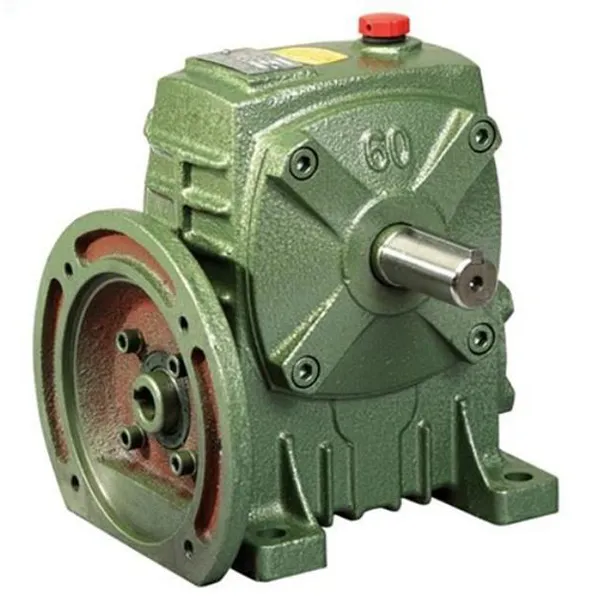

Raydafon technológiai csigahajtómű: A terhelésállóság kulcsfontosságú tervezési paraméterei
