Hidraulikus gém henger minikotróhoz
  • Hidraulikus gém henger minikotróhozHidraulikus gém henger minikotróhoz
  • Hidraulikus gém henger minikotróhozHidraulikus gém henger minikotróhoz

Hidraulikus gém henger minikotróhoz

A Raydafon hidraulikus gémes hengereket gyárt minikotrókhoz saját gyárában, a kínai Ningbóban. A szabványos furatátmérők 50 mm-től 125 mm-ig terjednek, 25 mm és 75 mm közötti rúdátmérővel, lökethosszal 1000 mm-ig, maximális tolóerővel 361 kN 29,4 MPa-nál, és -20 °C és +70 °C közötti üzemi hőmérséklet-tartományban. A henger nagy szilárdságú ötvözött acélból van kovácsolva, a furat pedig precíziós köszörüléssel van ellátva, ami csökkenti a belső súrlódást és pontos, alacsony sebességű gémvezérlést biztosít. A beépített kettős tömítőszerkezet kopásálló importgumival és egy külső törlővel védi a tömítőajkot a portól és a nedvességtől, így több mint 40%-kal meghosszabbítja az élettartamot. A rúd és a hordó külseje eső, sár és lemosás ellen korróziógátló kezelést kapott. A furat, a rúd, a löket, a rögzítési központok és a csatlakozóhelyek rajz alapján készülnek az OEM felszereléshez vagy cseréhez 1-8 tonnás gépeken. Árajánlatért 24 órán belül küldje el kotrómodelljét vagy eredeti rajzát.

Hidraulikus gém henger minikotróhoz – furat 50–125 mm, löket 1000 mm-ig

A szórókeret henger az a munkahenger, amely felemeli és leengedi a mini kotrógép gémjét, és ez a henger, amely a legtöbb terhelést viseli az egész gépben. A Raydafon nagy szilárdságú ötvözött acélból kovácsolja a hengert, csiszolja a furatot a belső súrlódás csökkentése érdekében, és dupla tömítéssel tömíti a poros helyszíni körülményekhez. OEM szerelvényként vagy cserehengerként szállítjuk az eredeti rajz szerint.

  • 50-125 mmFurat átmérője
  • 25-75 mmRúd átmérője
  • ≤ 1000 mmStroke
  • 361 kNMaximális tolóerő
  • -20 és +70 °C közöttÜzemi hőmérséklet
01 / ÁTTEKINTÉS

Hidraulikus gémhenger minikotrókhoz – OEM és cserealkatrészek

A gémhenger a gépváz és a gém között helyezkedik el, és ez az alkatrész, amely a kotrógép teljes felső szerkezetét megemeli. A minikotrókon a gémes munkahenger rövidebb lökettel dolgozik, mint a teljes méretű gépeknél, de nagy munkaciklus mellett, gyakran naponta több ezer ciklust kommunális, tereprendezési és mezőgazdasági munkákon. Ez a kombináció – rövid löket, magas ciklusszám, poros környezet – az, amire a specifikációnak kell választ adnia, nem önmagában a nyers erő.

A Raydafon ezt a hengert saját gyárában, a kínai Ningbóban gyártja a gépgyártók és az utángyártók számára. A szabványos furatátmérők 50 mm-től 125 mm-ig terjednek, 25-75 mm-es rúdátmérővel, 1000 mm-es lökettel és 361 kN maximális tolóerővel, -20 °C és +70 °C közötti üzemi hőmérséklet-tartományban. Ugyanabból a gyárból származó kapcsolódó hengerek közé tartozik a szélesebb iskotrógép hidraulikus hengertartomány, ahidraulikus kanalas henger kis kotrógéphezamely ugyanazon a gépen működik vele, és ahidraulikus hengermás mobil gépekre vonatkozó katalógus.

02 / MŰSZAKI ADATOK

Műszaki előírások

  • Termék neveHidraulikus gém henger mini kotrógéphez
  • Furat átmérője50 mm – 125 mm
  • Rúd átmérője25 mm – 75 mm
  • Stroke≤ 1000 mm
  • Maximális tolóerő361 kN
  • Maximális nyomás29,4 MPa
  • Üzemi hőmérséklet-20 °C és +70 °C között
  • Hordó anyagaNagy szilárdságú ötvözött acél kovácsolás, precíziós csiszolt furat
  • TömítésDupla tömítőszerkezet kopásálló importált gumival
  • FelületkezelésKorróziógátló kezelt rúd és hordó külső
  • FelszerelésGépi rajzhoz - csap, kengyel vagy karima elrendezés
  • TestreszabásFurat, rúd, löket, rögzítési központok, csatlakozó helyzet, festék színe

Szabványos specifikációs lap a mini kotrókeret hengeréhez.

Paraméter Érték
Furat átmérője 50 mm – 125 mm
Rúd átmérője 25 mm – 75 mm
Stroke ≤ 1000 mm
Maximális tolóerő 361 kN
Nyomás 29,4 MPa
Üzemi hőmérséklet -20 °C és +70 °C között

Hogyan viszonyul a tolóerő és a furat:a 361 kN maximális tolóerő a tartomány legnagyobb, 29,4 MPa-os furatára vonatkozik. Egy kisebb furat arányosan kisebb erőt hoz létre ugyanazon a nyomáson – egy 50 mm-es furat 29,4 MPa nyomáson nagyjából 57,7 kN-t, egy 63 mm-es furat körülbelül 91,6 kN-t és egy 80 mm-es furat körülbelül 147,8 kN-t. A furatot mindig a rendszernyomással együtt adja meg, mert az a tolóerő, amelyre a gépnek szüksége van, az határozza meg a furatot, nem pedig fordítva.

03 / TERMÉKRÉSZLET

Termék részletek

Fényképek és referencia képek a mini kotrógépekhez gyártott szórókeret hengerről.

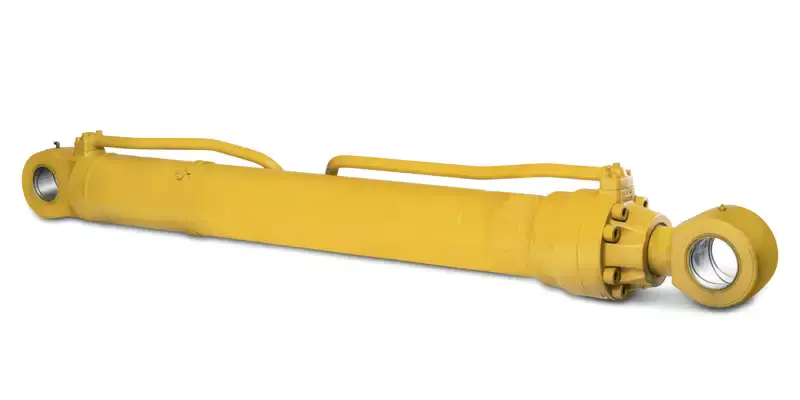

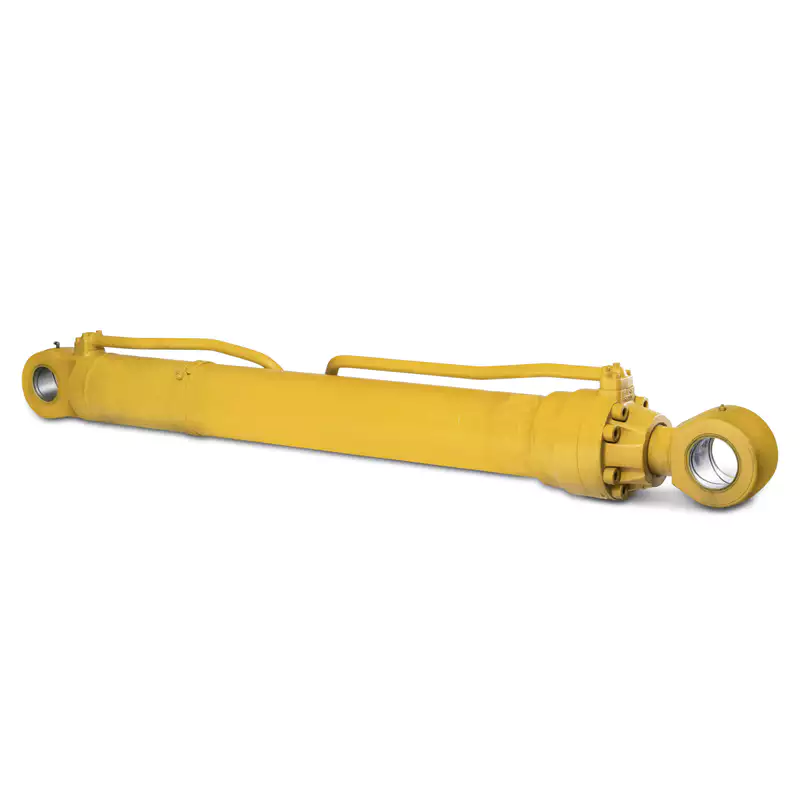

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hidraulikus gém henger mini kotrógéphez – hordó, rúd és rögzítővégek.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Kovácsolt ötvözött acél hordó precíziós köszörült furattal.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Méretek és szerelési referencia - rendelés előtt erősítse meg a gépét.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Rúdfelület és kettős tömítési elrendezés.
04 / ÉPÍTÉS

A termék jellemzői és felépítése

Kovácsolt hordó és köszörült furat

A henger nagy szilárdságú ötvözetből van kovácsolva, nem pedig csőanyagból, ami egyenletesebb szemcseszerkezetet és jobb kifáradásállóságot biztosít a menetes és hegesztett végeken. A furatot ezután precíziós köszörüléssel végzik, így a dugattyútömítés egyenletes felületi kidolgozáson fut; Ez a felület az, ami alacsonyan tartja a belső súrlódási együtthatót – körülbelül 30%-kal alacsonyabb, mint egy köszörületlen furat összehasonlító tesztünk során –, és ez az oka annak, hogy a gém még mindig pontosan beállítható, amikor a gép szűk helyen dolgozik, ahol a centiméterek számítanak.

Dupla tömítés poros helyekre

Mindegyik henger beépített kettős tömítőszerkezetet használ, kopásálló importgumival. A belső tömítés tartja a hidraulikus nyomást, míg a külső ablaktörlő távol tartja a port és a nedvességet a tömítőajaktól, ez az elrendezés, ami számít a helyszíni munkák során: egyetlen tömítés, amely szennyezetten fut, az okozza a lassú sírást, amely végül szivárgássá válik. Üzem közben ez a konstrukció több mint 40%-kal meghosszabbítja a henger élettartamát az egytömítésű elrendezéshez képest, és csökkenti azt a gyakoriságot, amikor a gépnek ki kell állnia a karbantartás miatt.

A gépe geometriájának megfelelően készült

A furat, a rúd, a löket, a rögzítési központok és a port pozíciók rajz szerint készülnek. Cserehengernél ez a kritikus rész – a rögzítési középpontoknak és a csapok átmérőjének pontosan meg kell egyeznie a gép gémjével és keretével, ezért küldje el az eredeti rajzot, a gép modelljét vagy a meghibásodott henger mért méreteit, és ajánlattétel előtt egyeztetjük a felületet. A kínálatban különböző löket- és nyomáskonfigurációk állnak rendelkezésre, hogy megfeleljenek az önkormányzati, tereprendezési és mezőgazdasági feladatoknak.

05 / KOMPATIBILITÁS

Gépkompatibilitás

Ezt a gémes hengert a nagyjából 1-8 tonnás osztályba tartozó minikotrókhoz szállítjuk, ahol az 50-125 mm-es furatátmérők szabványosak. Eredeti felszerelésként és csereként is felszerelhető többek között a következő márkájú gépekre:

  • Kubota
  • Yanmar
  • Takeuchi
  • Hiúz
  • Hernyó
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Kérjük, vegye figyelembe:A márkanevek csak azért vannak felsorolva, hogy jelezzék azokat a géposztályokat, amelyekbe ezt a hengert általában szerelik. A Raydafon független gyártó, és nem áll kapcsolatban, nem rendelkezik felhatalmazással vagy eredeti berendezés-beszállítóval ezekhez a márkákhoz. Rendelés előtt mindig erősítse meg az adott modell szerelési rajzát.

Nem tudja, melyik furatra és löketre van szüksége a gépének? Küldje el a kotró modelljét, a meglévő henger furatát és rúd átmérőjét, csap-csap hosszát és a rendszer nyomását, és mi megerősítjük a konfigurációt.

06 / ALKALMAZÁSOK

Alkalmazások

A minikotrókat azért vásárolják, mert ott férnek el, ahol a teljes méretű gépek nem, és pontosan itt számít a gémhenger vezérlése.

Önkormányzati útkarbantartás

Csővezeték-fektetés és aknafedelek javítása keskeny utcákban, ahol a gémet inkább a helyére kell tolni, mint meglendíteni. A kis sebesség pontos szabályozása csökkenti annak a kockázatát, hogy az eltemetett burkolatok vagy a kész felületek nekiütköznek.

Gyümölcsösök rekultivációja és telepítése

Régi tuskók eltávolítása és új parcellák előkészítése, a gém felemelésével és leeresztésével az álló fák körül. Az ellenőrzött mozgás elkerüli a helyben maradó gyümölcsfák károsodását.

Építési és bontási munkák

Alacsony falak bontása és könnyű építőanyagok emelése, ahol a változó terhelés melletti stabil teljesítmény kiszámítható a kezelő számára és biztonságos a közelben dolgozók számára.

Termőföld vízvédelem

Vízelvezető árkok szabályozott mélységű és szélességű vágása, ami csak akkor ismételhető meg, ha a gémhenger terhelés alatt tartja a pozícióját, ahelyett, hogy a kanál ellenállásba ütközve sodródna.

Tereprendezés és kertépítés

Földtisztítás, árokásás és talajmozgatás szűk lakóterületeken, ahol egy kompakt gép precíz gémvezérléssel tisztább felületet és kevesebb kézi takarítást eredményez.

Csere és javítás

Egy meglévő gépen bemetszett, meggörbült vagy szivárgó gémhenger közvetlen cseréje, amelyet az eredeti rajz vagy mért minta alapján állítanak elő, hogy a csapok és a nyílások egy vonalba kerüljenek.

07 / MIÉRT A RAYDAFON

A termék előnyei

  • Közvetlen gyári ellátásA henger kovácsolása, megmunkálása, összeszerelése és tesztelése a Raydafon saját gyárában történik, így nincs kereskedelmi árrés Ön és a gyártás között, és a rajzok és a tartalék tömítések a gép élettartama alatt rendelkezésre állnak.
  • Kisebb belső súrlódásA precíziós köszörült furat és a megfelelő dugattyútömítés-hézag csökkenti a belső súrlódást, ami simább alacsony fordulatszám-szabályozásként és a hosszú műszakok során keletkező hidraulikaolajban kevesebb hőként jelenik meg.
  • A helyszíni feltételekhez épített tömítésA külső törlővel ellátott kettős tömítés a por és a nedvesség miatt van előírva, nem pedig tiszta műhely esetén, ami több mint 40%-kal meghosszabbítja az élettartamot, és csökkenti a nem tervezett állásidőt.
  • Löketek és nyomások tartományaA furat, a rúd, a löket és a nyomás konfigurációja a géphez illeszthető, nem pedig a legközelebbi katalógusméret kényszerítése, ami akkor számít, ha egy már nem gyártott modellen hengert kell cserélni.
  • Korróziógátló felületkezelésA rúd és a hordó külseje korrózió ellen van kezelve, így a henger túléli az esőt, a sárt és a lemosást anélkül, hogy a tömítéseket tönkretevő felületi lyukak keletkeznének.
  • Rajz alapú csereKüldje el az eredeti rajzot, a gép modelljét vagy a mért méreteket, és a csere erre az interfészre készül, így a csapok, csatlakozók és rögzítési központok a helyszínen módosítás nélkül illeszkednek.

A tolóerő, a tömítés élettartama és a szervizintervallum mind a kiválasztott furattól, a rendszernyomástól, a munkaciklustól és a gép hidraulikaolajának szűrésétől függ. Adja meg a kotrógép modelljét és az üzemi nyomást, és megerősítjük a furatot és a löketet a henger által ténylegesen elviselhető terheléshez képest.

08 / VEVŐI GYIK

Vevői GYIK

  • Milyen furatot, löketet és nyomást takar ez a mini kotrókeret henger?Furatátmérők 50 mm-től 125 mm-ig, rúdátmérők 25 mm-től 75 mm-ig, löket 1000 mm-ig és maximális nyomás 29,4 MPa. A legnagyobb tolóerő 361 kN a legnagyobb furatnál; a kisebb furatok arányosan kisebb erőt hoznak létre azonos nyomás mellett, ezért a furatot a gép által igényelt tolóerő alapján kell kiválasztani.
  • Cserélheti az adott kotrógép modellemet?Igen. Küldje el a gép modelljét, az eredeti rajzot, vagy a meghibásodott henger mért furatát, rúdátmérőjét, löketét, csap-csap hosszát és rögzítési adatait. Megerősítjük az interfészt, és a megfelelő hengert elkészítjük, ami elkerüli az általános méret használatából adódó illesztési problémákat.
  • Mi a különbség a maximális tolóerő és a nyomás között?A nyomás az a hidraulikus nyomás, amelyre a henger névleges, ebben az esetben 29,4 MPa. A tolóerő az az erő, amelyet a nyomás a dugattyúterületen hoz létre, ezért ez változik a furat átmérőjével – 361 kN 125 mm-es furatnál, de csak körülbelül 57,7 kN 50 mm-es furatnál ugyanazon a nyomáson.
  • Milyen hőmérsékleti tartományban működhet a henger?A szabványos működési tartomány -20 °C és +70 °C között van. Ezen a tartományon kívül üzemelő gépeknél, vagy melegebb hidraulikaolajjal, adja meg a folyamatos olajhőmérsékletet, és mi megerősítjük a megfelelő tömítésanyagot és specifikációt.
  • Hogyan védi a hengert a por és a víz ellen?Kettős tömítőszerkezetet használ kopásálló importgumival és külső törlővel, így a tömítőajak védve van a portól és a nedvességtől. Ez az elrendezés a helyszíni körülményekre van előírva, nem pedig a tiszta környezetre, és ez az, ami több mint 40%-kal meghosszabbítja az élettartamot.
  • Milyen információkat kell megadnia, és szállíthatók-e tartalék tömítések?Gépmodell, furat- és rúdátmérő, löket, üzemi nyomás, rögzítési típus és mennyiség – minél többet küld el ezekből, annál gyorsabban erősítjük meg a tervet. A tömítéskészletek és a cserealkatrészek külön kaphatók, így a gép a tömítés meghibásodása után a teljes henger cseréje nélkül újra üzembe helyezhető. Az árajánlat általában 24 órán belül történik.
09 / KAPCSOLÓDÓ

Kapcsolódó termékek és további olvasnivalók

Kérjen árajánlatot minikotrókeret-hengerre

Küldje el a kotró modelljét, a furat- és rúdátmérőt, a löketet, az üzemi nyomást, a szerelés típusát és mennyiségét – vagy az eredeti rajzot. Megerősítjük a konfigurációt a gépeden, és 24 órán belül válaszolunk az árral és az átfutási idővel.

Kérdés küldése most

* A 361 kN maximális tolóerő a tartomány legnagyobb, 29,4 MPa-os furatára vonatkozik. Rendelés előtt kérjük, erősítse meg gépe furatát, löketét és szerelési méreteit. A márkanevek csak a géposztályok jelzésére szolgálnak, és nem utalnak a kapcsolatra.
