Reach Stacker teleszkópos henger
  • Reach Stacker teleszkópos hengerReach Stacker teleszkópos henger
  • Reach Stacker teleszkópos hengerReach Stacker teleszkópos henger

Reach Stacker teleszkópos henger

A Raydafon többlépcsős teleszkópos hidraulikus hengereket gyárt tolóoszlopos targonca gémekhez, standard furatátmérővel 200-220 mm, rúdátmérővel 150-180 mm-ig, maximális lökettel 8000 mm-ig és maximális üzemi nyomással 30 MPa. A beágyazott színpadkialakítás hosszú, teleszkópos löketet hoz létre a kompakt zárt hosszból, és a legnagyobb fokozat a legnagyobb erőt az emelés kezdetén hozza létre – a henger teljesítményét a gém terhelési görbéjéhez igazítva. OEM-szerelvényként vagy csereegységként szállítjuk az eredeti rajz szerint, beleértve a fokozatok számát, a szerelési elrendezést és a csatlakozóhelyeket. A Raydafon saját gyárában, a kínai ningbói gyárban gyártják, külön beszerezhető tömítéskészletekkel és pótalkatrészekkel. Küldje el 24 órán belül árajánlatot a gép modelljéről, a furat- és rúdátmérőről, a szükséges löketről, az üzemi nyomásról és a rögzítési típusról.

Reach Stacker teleszkópos henger – furat 200-220 mm, löket 8000 mm-ig

Többfokozatú teleszkópos hidraulikus henger a konténerszállító targoncák gémjéhez. Öt vagy több meghosszabbító fokozat a rövid zárt hosszt hosszú munkalöketté alakítja, így a szórófej pontosan pozícionálható magasságban és elérhető távolságban hosszabb, nehezebb egyfokozatú henger nélkül. A Raydafon gyártotta Ningbóban, Kínában, és OEM-szerelvényként vagy rajz csereegységeként szállítja.

  • 200-220 mmFurat átmérője
  • 150-180 mmRúd átmérője
  • ≤ 8000 mmMaximális löket
  • 30 MPaMaximális üzemi nyomás
  • TeleszkóposTöbblépcsős gémhajtás

Reach Stacker teleszkópos henger gyártó – furat 200–220 mm, löket 8000 mm-ig

Ez a henger egy lineáris hajtás a targoncás targoncákhoz: a hidraulikus nyomás először a legnagyobb fokozatba lép be, és minden egymást követő fokozat egymás után kinyúlik, hogy hosszú, szabályozott löketet adjon a kompakt zárt hosszból. Ez a teleszkópos művelet teszi lehetővé a gém felemelését, kinyújtását és megtartását, miközben a szóró egy konténer felett van elhelyezve – ez a művelet dönti el, hogy egy terminál hány konténert mozgat meg műszakonként.

A Raydafon ezt a hengert a kínai ningbói saját gyárában állítja elő, mind az OEM, mind az utángyártott termékek számára. A szabványos furatátmérők 200-220 mm, 150-180 mm-es rúdátmérők, legfeljebb 8000 mm-es maximális löket és 30 MPa maximális üzemi nyomás. Ha az Ön gépe más színpad-kombinációt vagy szerelési elrendezést használ, küldje el az eredeti rajzot vagy a gép modelljét, és mi összeállítjuk. Ugyanabból a gyárból származó kapcsolódó hidraulikus hengerek közé tartozik a szélesebb isteleszkópos hidraulikus hengerektartomány és amobil daru hidraulikus hengereicsalád.

Műszaki előírások

  • Termék neveReach targonca teleszkópos henger
  • FunkcióA gém lineáris teleszkópos mozgása
  • Furat átmérője200 mm – 220 mm
  • Rúd átmérője150 mm – 180 mm
  • Maximális löket≤ 8000 mm (teleszkópos hosszabbító hossz)
  • Maximális nyomás30 MPa üzemi nyomás
  • AlkalmazásReach targonca
  • FelszerelésGépi rajzhoz - csap, karima vagy kapcsos elrendezés
  • TestreszabásStádiumszám, löket, furat, rúd, szerelés és port pozíció

Specifikációs lap a standard targonca teleszkópos hengerhez.

Tétel Specifikáció
Termék neve Reach Stacker teleszkópos henger
Jellemzők Megvalósítja a gém lineáris teleszkópos mozgását
Furat átmérője 200 mm – 220 mm
Rúd átmérője 150 mm – 180 mm; maximális löket ≤ 8000 mm
Nyomás Maximum 30 MPa
Alkalmazások Reach targonca

Kérjük, vegye figyelembe a lökettel és a nyomással kapcsolatban:a 8000 mm-es szám a henger teleszkópos löketét jelenti, nem a gép emelési magasságát – a teljes emelési magasság az adott targonca gém geometriájától függ. A 30 MPa a henger maximális üzemi nyomása; ellenőrizze a gépe hidraulikus rendszerének névleges nyomását, hogy a hengert az üzem közben ténylegesen tapasztalható nyomáshoz képest válassza ki.

Hogyan működik a teleszkópos henger a targoncákon

A teleszkópos henger egy fontos dologban különbözik az egyfokozatú hengertől: egy dugattyú és egy rúd helyett egymásba ágyazott fokozatok sorozatát használja, amelyek sorrendben nyúlnak ki. A legnagyobb tárgyasztal rendelkezik a legnagyobb hatásos területtel, ezért a legnagyobb erőt fejti ki, így az emelő legnehezebb részét – a teher letörését és a gém felfelé indítását – a legnagyobb mechanikai előnnyel rendelkező tárgyasztal kezeli. Ahogy a fokozatok nyúlnak, a hatásos terület csökken, az erő pedig csökken, míg az út növekszik, ami megegyezik a gém terhelési nyomatékának változásával, ahogyan emelkedik.

Ez az elrendezés egy csomagolási problémát is megold. Egy 8 méteres löketű egyfokozatú hengernek a löketéhez közelítő zárt hosszra lenne szüksége, ami soha nem férne el a gém mentén. A beágyazott lépcsők a zárt hossz töredékéből ugyanazt a löketet adják, ezért a targoncák, mobildaruk és billenő pótkocsik teleszkópos hengereket használnak, nem pedig hosszú egyfokozatúakat.

Ebben az alkalmazásban két tervezési részlet határozza meg az élettartamot. Az első a tömítés: minden szakasznak saját tömítéskészlete és vezetője van, és a szakaszok közötti illesztésnek meg kell tartania az igazítást, hogy a tömítések ne legyenek oldalirányban terhelve. A második a felület állapota: a szabaddá tett rúd és a színpadfelületek azok, amelyeken a tömítések ütköznek, így a szemcsékből vagy egy hajlított tárgyasztalból történő bevágás közvetlenül szivárgáshoz vezet. A megfelelő szűrés és az ablaktörlő tömítések rendszeres ellenőrzése ugyanolyan fontos, mint maga a henger, amikor egy gép hosszú műszakokat fut egy porton.

Termék részletek

Fényképek az általunk gyártott tolófelrakó teleszkópos hengerről – a színpad elrendezéséről, a rúd felületéről és a rögzítési felületről.

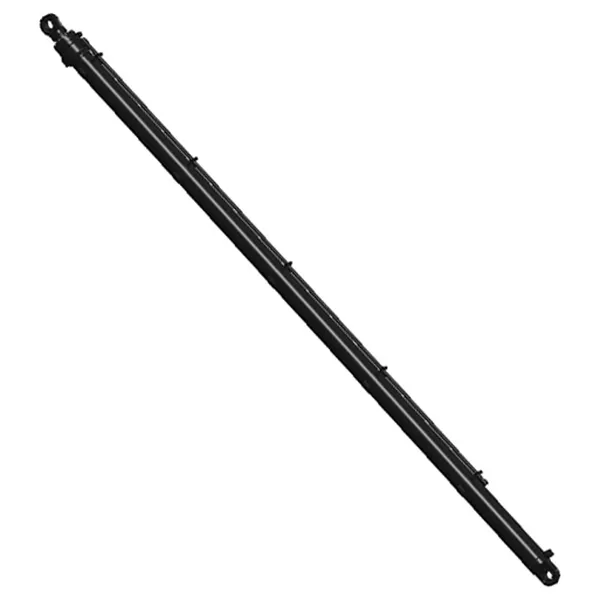

Reach stacker telescopic cylinder showing nested stages and rod surface
Reach targonca teleszkópos henger – egymásba ágyazott lépcsők, rúdfelület és rögzítési felület.

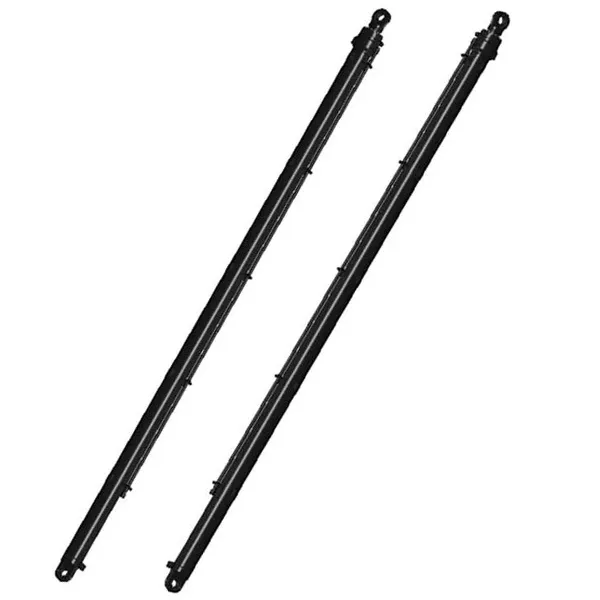

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Többfokozatú teleszkópos hidraulikus henger tolóoszlopos targonca gém alkalmazásokhoz.
Reach stacker telescopic cylinder before packing and shipment
Az összeszerelt henger átvizsgálva és szállításra előkészítve.
Reach stacker telescopic cylinder stage detail and seal arrangement
A teleszkópos henger színpadi részlete és tömítési elrendezése.

A termék előnyei

  • Hosszú kinyúlás rövid zárt hosszbólA többfokozatú konstrukció akár 8000 mm löketet biztosít, miközben a visszahúzott hengert kompaktan tartja a gém mentén, így a gép magasságban és távolságban is el tudja helyezni a szórót anélkül, hogy hosszabb, nehezebb egyfokozatú hengert cipelne.
  • Erősítsen ott, ahol a felvonónak szüksége van ráA legnagyobb fokozat a legnagyobb erőt az emelés elején, amikor a legnagyobb a gém terhelési nyomatéka, a kisebb fokozatok pedig a haladást biztosítják. Ez a henger teljesítményét a gép tényleges terhelési görbéjéhez igazítja.
  • Nehéz konténeres igénybevételre készültA henger kiváló minőségű speciális acélból készül, és a kikötői műveletek folyamatos munkaciklusaihoz készült, a tömítési elrendezést a hosszú, terhelés alatti műszakokhoz, nem pedig időszakos használathoz írják elő.
  • Közvetlen gyári ellátásA hengert a Raydafon saját gyárában gyártják és szerelik össze, így Ön és a gyártás között nincs kereskedelmi árrés, a rajzok, tömítések és alkatrészek a gép élettartama alatt rendelkezésre állnak.
  • A géped rajza alapján készültA furat, a rúd, a löket, a fokozatok száma, a szerelési elrendezés és a nyílások pozíciói az eredeti rajz szerint készíthetők, ami a csereegységeknél számít, ahol a rögzítési interfésznek egy meglévő gémhez kell illeszkednie.
  • Lerövidíti a be- és kirakodási ciklusokatA szórófej pontos, ismételhető pozicionálása lehetővé teszi, hogy egy konténert a rakpartról vagy a fedélzetről lehessen emelni és kevesebb mozdulattal letenni, így lerövidül az egyes hajók kikötőhelyen töltött ideje és a közúti járművek várakozási ideje a terminálon.

A kifáradási élettartam, a tömítés élettartama és a maximális erő függ a furattól, a nyomástól, a munkaciklustól és attól, hogy a gép hidraulikus körében milyen jól szabályozzák a szennyeződést. Adja meg a gép modelljét, az üzemi nyomást és a szükséges löketet, és megerősítjük a henger konfigurációját a ténylegesen látható terhelés függvényében.

Alkalmazások

Az elsődleges alkalmazás a konténeres targonca gémje, de ugyanazt a teleszkópos hengertípust használják mindenhol, ahol egy mobil gépben rövid rögzítési hosszból hosszú löketet kell előállítani.

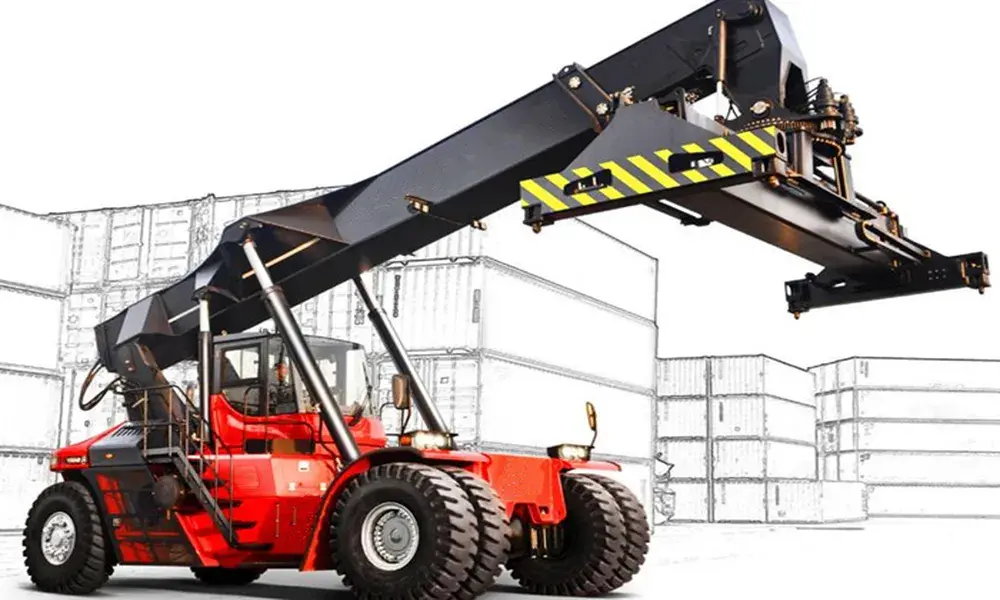

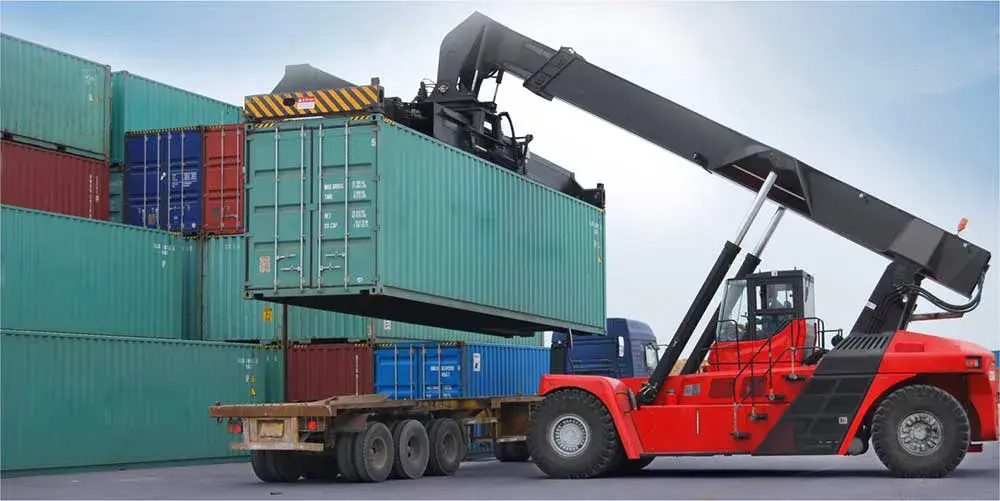

Reach stacker telescopic cylinder installed on a container handling machine boom
Reach rakodó teleszkópos henger üzemben konténermozgató gépen.

Kikötő és konténerterminál

Gémemelés és meghosszabbítás a targoncákon, amelyek konténereket mozgatnak rakpart, udvar és közúti járművek között folyamatos műszakban.

Logisztikai udvarok és raktárak

Sűrű halmozást kezelő gépek, ahol a szórót pontosan magasságban és távolságban kell elhelyezni anélkül, hogy az alvázat áthelyeznénk.

Átrakodási és árufuvarozási állomások

Nagy forgalmú műveletek, ahol a be- és kirakodási ciklusok a nap folyamán ismétlődnek, és a hengerek megbízhatósága közvetlenül meghatározza a teljesítményt.

Mobil daruk

Teleszkópos gém-hosszabbítás, ahol ugyanaz a színpadi elv biztosítja a hosszú hatótávolságot a szállítható zárt hosszból.

Billenő és pótkocsi felszerelés

Többfokozatú emelőhengerek a felépítmények billentéséhez és az emelőkosár emeléséhez, ahol a löket nagy a rendelkezésre álló rögzítési helyhez képest.

Csere és utólagos felszerelés

Elhasználódott vagy sérült gémhenger közvetlen cseréje egy meglévő targoncán, az eredeti rajz vagy mért minta alapján gyártva.

Vevői GYIK

  • Milyen furatot, löketet és nyomást ér el ez a rakodó teleszkópos hengerfedelét?A standard furatátmérők 200-220 mm, a rúdátmérők 150-180 mm, a maximális löket 8000 mm-ig és a maximális üzemi nyomás 30 MPa. A teljes emelési magasság a gép szórókeretének geometriájától függ, nem csak a lökettől, ezért a meghatározásnál mindkettőt erősítse meg.
  • Ez a henger OEM alkatrész vagy csere?A Raydafon saját gyárában gyártja, és szállítható OEM szerelvényként a gépgyártók számára, vagy csereegységként a már üzemelő gépekhez. Csere esetén küldje el az eredeti rajzot, a gép modelljét vagy a meghibásodott henger mért méreteit.
  • Honnan tudhatom, hogy a rögzítés illeszkedik-e a gémhez?A rögzítés rajz szerint történik - csap, karima vagy kapcsos elrendezés, a csatlakozó helyzetekkel együtt. Küldje el a meglévő henger rajzát vagy fényképét annak fő méreteivel, és árajánlat előtt megerősítjük a felületet.
  • Milyen információra van szüksége az idézéshez?Gépmodell, furat- és rúdátmérő, szükséges löket, üzemi nyomás, fokozatszám, ha többlépcsős kivitelről van szó, szerelési mód és mennyiség. Minél többet kapunk ezekből a megkereséssel, annál gyorsabban tudjuk megerősíteni a tervezést és az árat.
  • Mi befolyásolja a teleszkópos henger élettartamát?A hidraulikaolaj tisztasága, az ablaktörlő tömítések állapota és az egyes fokozatok egymáshoz igazítása a fő szempont. A szennyeződés vagy a rovátkolt felület károsítja a tömítéseket és szivárgáshoz vezet, így a szűrés és a rendszeres ellenőrzés éppúgy számít, mint maga a henger specifikációja.
  • Mennyi az átfutási idő és szállíthatók-e tartalék tömítések?Az átfutási idő attól függ, hogy a henger megfelel-e egy meglévő rajznak, vagy új konfigurációt igényel, és az árajánlattal visszaigazolják, általában a megkeresés beérkezését követő 24 órán belül. A tömítéskészletek és a cserealkatrészek külön szállíthatók, így a gép a tömítés meghibásodása után újra üzembe helyezhető.

Kapcsolódó termékek és további olvasnivalók

Kérjen árajánlatot Reach Stacker teleszkópos hengerre

Küldje el a gép modelljét, a furat- és rúdátmérőt, a szükséges löketet, az üzemi nyomást, a szerelés típusát és mennyiségét – vagy az eredeti rajzot. Megerősítjük a konfigurációt a fellendüléshez képest, és 24 órán belül válaszolunk az árral és az átfutási idővel.

Kérdés küldése most

* A 8000 mm-es szám a hengerlöket, nem a gép emelési magassága. Rendelés előtt kérjük, ellenőrizze hidraulika rendszerének névleges üzemi nyomását és a szerelési méreteket.
