Daru ellensúlyos hidraulikus henger
  • Daru ellensúlyos hidraulikus hengerDaru ellensúlyos hidraulikus henger
  • Daru ellensúlyos hidraulikus hengerDaru ellensúlyos hidraulikus henger

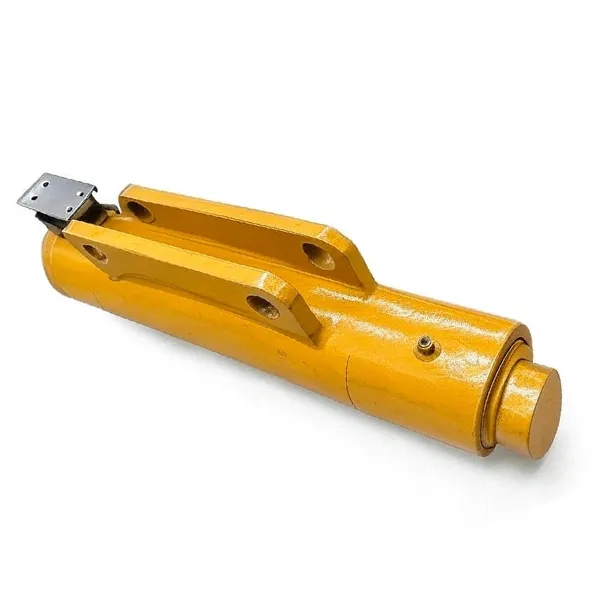

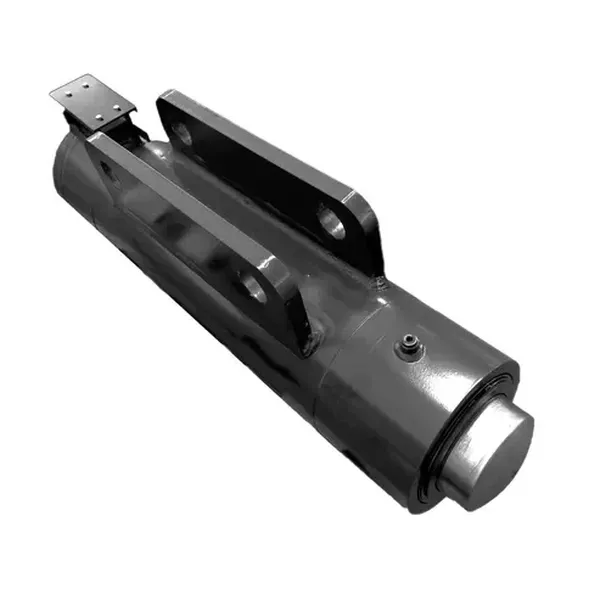

Daru ellensúlyos hidraulikus henger

Daru ellensúlyos hidraulikus hengermobildarukhoz és kikötői berendezésekhez. Valós időben mozgatja az ellensúly blokkot, hogy a gém kilengését ±1°-on belül tartsa és csökkentse az egyensúlyhiány miatti leállásokat. QAY220 osztályú 200-220 t terepdarukhoz készült.

FuratΦ200 mm· RúdΦ100 mm· Stroke180 mm· Üzemi nyomás25/40 MPa· Súly124 kg· Rajz sz.QAY220.12/13A-00· 35CrMo osztályú ötvözött acél · ISO 9001 gyár · MOQ 1 db · Egyedi löket kapható · Árajánlat 24 órán belül.

Furat Φ200 · Rúd Φ100 · 25/40 MPa · OEM gyár

Daru ellensúlyos hidraulikus munkahengerMobildaruk és kikötői felszerelések – egyedi ütemű, 24 órás árajánlat

A Raydafon a daru ellensúlyos hidraulikus hengerét gyártja, amely egyensúlyban tartja a gémet, amikor a rakomány mozog. Nagy szilárdságú ötvözött acélból készült krómozott vagy korróziógátló felületkezeléssel, stabil erőkifejtést, ±1°-os gém lengésszabályozást és több mint 15%-os energiamegtakarítást biztosít a hagyományos hengerekhez képest azonos terhelés mellett. Gyári közvetlen szállítás Ningbóból, Kínából – ISO 9001 folyamatvezérlés, MOQ 1 darab, egyedi löket és szerelési interfész elérhető.

Furat (D)
Φ200 mm
Rúd (d)
Φ100 mm
ütés (S)
180 mm
Telepítési távolság
530 mm
Üzemi nyomás
25/40 MPa
Súly
124 kg
számú rajz
QAY220.12/13A-00
MOQ
1 db

Mit tesz egy daru ellensúlyos hidraulikus henger a darudon

Az ellensúlyos hidraulikus henger az autódaru ellensúlyrendszerének központi működtetője. Amikor a gém kinyúlik, a henger valós időben mozgatja az ellensúly blokkot, hogy a daru súlypontja a biztonságos burkolaton belül maradjon. Enélkül a daru rögzített ellensúlyra támaszkodik – ami azt jelenti, hogy az emelőképesség csökken, vagy az alváznak nehezebbnek kell lennie a szükségesnél.

A Raydafon ellensúlyos hengere a daru hidraulikus vezérlőrendszerével együttműködve az érzékelő vagy a kezelő jeleit precíz ellensúlypozícionálássá alakítja át. Az eredmény a gém egyenletesebb mozgása, kisebb kilengés emeléskor szeles napokon, és kevesebb váratlan leállás az egyensúlyhiány riasztásai miatt. Beszerzési vevőknekipari hidraulikus hengerek, ez az a komponens, amely a legközvetlenebbül befolyásolja a ciklusidőt és a biztonsági ráhagyást.

Ha az Ön daruja más ellensúly funkciót használ – például feszítőgörgős rendszert –, hasonlítsa össze adaru luffing hidraulikus hengervagy böngésszen a teljes oldalonmobil daru hidraulikus hengerek választékaa kiválasztás előtt.

A daru ellensúlyának hidraulikus hengerének műszaki adatai

Az alábbi szabványos modell a legtöbb 200–220 t-os mobildaru ellensúlyrendszert fedi le. Egyedi furat, löket és szerelési távolság elérhető – küldje el rajzát, és 24 órán belül visszaküldjük a méretre vonatkozó ajánlást.

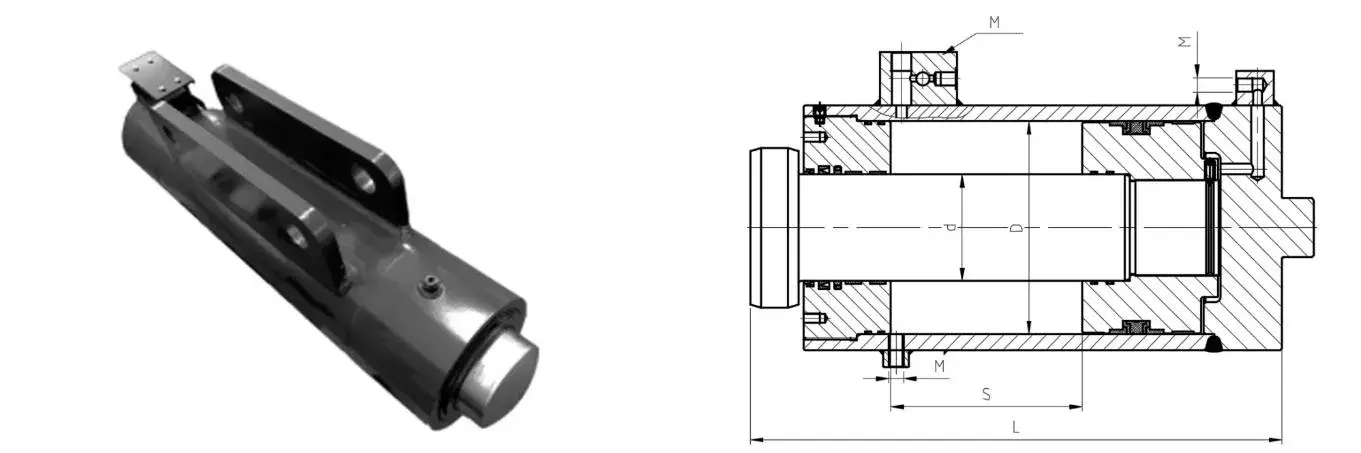

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Daru ellensúly hidraulikus henger méretrajza – QAY220.12/13A-00

Szabványos daru ellensúlyú hidraulikus munkahenger – Műszaki adatok
Henger neve számú rajz Bore D Rúd d Stroke S Telepítési távolság L Üzemi nyomás Interfész M Súly
Ellensúlyos hidraulikus henger QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20 × 1,5 · 2-M14 × 1,5 124 kg
Furat Φ200 mm Rúd Φ100 mm Lökethossz 180 mm 25/40 MPa 124 kg QAY220.12/13A-00

Nem az a méret, amire szüksége van? Egyedi ellensúlyos hengereket is gyártunk más űrtartalom-osztályokhoz. Küldje el a furat, a löket, a nyomás és a rögzítési felületet – vagy egyszerűen csak továbbítsa a rajzszámát –, és mérnökeink megerősítik az egyezést.

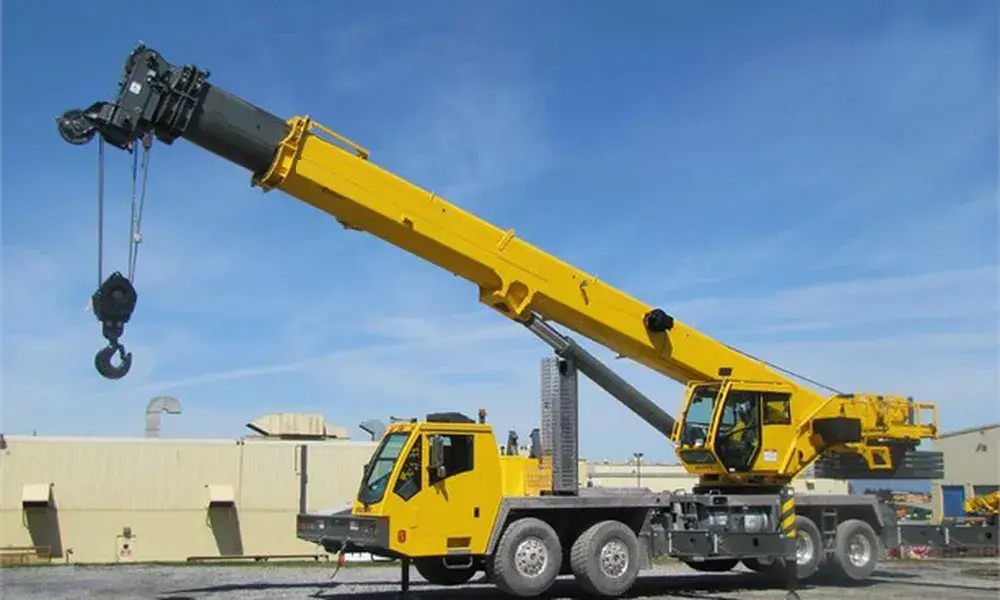

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Miért választják a beszerzési mérnökök a Raydafon ellensúlyos hengereket?

Három kereskedelmi ok ösztönzi az ismételt rendeléseket:hosszabb szervizintervallum, alacsonyabb karbantartási munka és stabil erőkiadás a teljes löket során.

01

Nagy szilárdságú ötvözött acél test

Ellenáll a nagy nyomásnak és a nagy terhelésnek, deformáció nélkül folyamatos terhelés mellett. Felületi krómozás vagy korróziógátló bevonat kezeli a nedves, sópermet és poros helyszíni körülményeket.

02

Precíz pozicionálás

Együttműködik a daru hidraulikus vezérlőrendszerével a sima teleszkópolás érdekében – gyors ellensúly-áthelyezés emelés közben, milliméteres egyensúly-beállítás finom elhelyezéskor.

03

Moduláris telepítés

Nagyszabású módosítás nélkül illeszkedik a meglévő daru rögzítési pontokhoz. A tömítések és a szervizportok szabványos szerszámokkal érhetők el – a legtöbb tömítéscsere a helyszínen 30 percen belül befejeződik.

04

Energiahatékony

Az erőkimenet valós időben igazodik a munkakörülményekhez. Az azonos erősségű hagyományos hengerekkel összehasonlítva az energiafogyasztás több mint 15%-kal csökken.

Alkalmazások: Ahová a vásárlók telepítik ezeket a hengereket

Az ellensúlyos hidraulikus henger mindenhol meg van határozva, ahol a darunak egyensúlyban kell maradnia, miközben a terhelés vagy a gém helyzete változik. A tipikus telepítések a következők:

Kikötői konténerdaruk Hajó-part daruk Toronydaruk Terepjáró mobildaruk Lánctalpas daruk Szélturbina-szerelő daruk Nehézgép-kötélzet Acélszerkezet szerelés Előre gyártott épületek emelése Hajógyári portáldaruk

Szüksége van egy kapcsolódó daru funkcióra? Tekintse át a teljesmobil daru hidraulikus henger sorozatvagy ateleszkópos hidraulikus hengerek választékagémhosszabbító alkalmazásokhoz.

Egyedi ellensúlyos hengerek – OEM, saját címke és rajz alapú gyártás

A Raydafon egy OEM hidraulikahenger-gyártó, nem kereskedelmi vállalat. A testreszabás saját, ISO 9001-es üzemünkben történik Ningboban, Kínában – ugyanazon a vonalon, mint a standard hengereink.

A

Furat és rúd mérete

Φ40 mm-től Φ400 mm-es furatig. Kemény krómozott rúd egyedi átmérővel és felületi érdességgel.

B

Löket és szerelés

Egyedi lökethossz, beépítési távolság, csapfurat, karima vagy csapos rögzítés igény szerint.

C

Nyomás és tömítések

Üzemi nyomás 40 MPa és a felett. A tömítések márkái megfelelnek az üzemi hőmérsékletnek és a folyadéknak.

D

Bevonás és jelölés

Krómozás, korróziógátló bevonat vagy festés. Saját címke névtábla és jelölés elérhető.

Küldjön PDF, DWG, DXF vagy STEP rajzot az üzemi nyomással, áramlással és szerelési felülettel. Mérnökeink 24 órán belül visszaküldik a méretezett ajánlást és a gyári árat.

Minőségellenőrzés, tanúsítványok és 12 hónapos garancia

Minden ellensúlyos henger átmegy egy dokumentált ellenőrzési útvonalon a szállítás előtt – a bizonyítékok nyomvonala, amelyre a tengerentúli vásárlók támaszkodnak az eladó jóváhagyása és a beérkező ellenőrzés során.

  • ISO 9001 tanúsítvánnyal rendelkező gyártási folyamat
  • Beérkező acélellenőrzési és hőkezelési nyilvántartások
  • Furathónolás, rúdkróm vastagság és felületi érdesség jelentés
  • Nyomáspróba 1,5-szeres névleges üzemi nyomáson a csomagolás előtt
  • Tömítés illesztés, löket és szerelési méretek ellenőrzése
  • 12 hónap korlátozott garancia a gyártási hibákra

Megrendelés módja: MOQ, átfutási idő, csomagolás és szállítás

MOQ

1 db

Szabványos méretek 1 darabtól szállítjuk. Mennyiségi ár 20 darabtól OEM projektekhez.

ÓLOM

15-30 nap

A rajz visszaigazolása és letétbe helyezése után. Az egyedi tervezések akár 45 napig is meghosszabbíthatók.

CSOMAG

Fa tok

VCI rozsdagátló fólia, szárítószer, egyedi raklap nagy furatokhoz. Export szabványos csomagolás.

HAJÓ

Tengeri / Légi / Expressz

EXW, FOB, CIF és DDP feltételek. Teljes kiviteli dokumentumok: CI, PL, CO, Form A/E, anyagbizonyítvány.

Daru ellensúlyos hidraulikus munkahenger — Vásárlói GYIK

Mi a feladata a daru ellensúlyos hidraulikus hengerének?

Valós időben mozgatja az ellensúlytömböt, hogy a daru súlypontja a biztonságos burkolaton belül maradjon, amikor a gém kinyúlik vagy a rakomány mozog. Ez lehetővé teszi, hogy egy könnyebb alváz ugyanazt a terhet emelje fel, csökkenti a gém kilengését és kiküszöböli az egyensúlyhiány-riasztások által okozott leállásokat.

Mi a daru ellensúlyos hengerének szabványos specifikációja?

Furat Φ200 mm, rúd Φ100 mm, lökethossz 180 mm, beépítési távolság 530 mm, üzemi nyomás 25 MPa és 40 MPa, interfész 3-G1/4 · M20×1,5 · 2-M14×1,5, tömeg 124 kg. QAY220.12/13A-00 rajzszám.

Testreszabhatja a furatot, a löketet és a rögzítési felületet?

Igen. Egyedi ellensúlyos hengereket gyártunk Φ40 mm-től Φ400 mm-ig terjedő furattal, egyedi löket- és beépítési távolsággal, csapfurattal vagy karimás rögzítéssel és bármilyen szükséges interfészmenettel. Küldjön PDF, DWG, DXF vagy STEP rajzot, és 24 órán belül árajánlatot adunk.

Mekkora a maximális üzemi nyomás?

A standard modell névleges 25 MPa folyamatos és 40 MPa csúcs. Kérésre magasabb nyomásértékek is elérhetők, hozzáillő tömítésválasztékkal és rúdkrómvastagsággal.

Mi a MOQ, az átfutási idő és a garancia?

MOQ 1 db standard méretekhez. Átfutási idő 15-30 nap a rajz visszaigazolása és a befizetés után. 12 hónap korlátozott garancia a gyártási hibákra. A teljes exportdokumentumokat minden szállítmányhoz mellékeljük.

Mely darumodellek használják ezt az ellensúlyos hengert?

QAY220 osztályú mobildarukhoz és az ezzel egyenértékű 200–220 tonnás terepdarukhoz tervezték. Más űrtartalom-osztályokhoz is szállítunk ellensúlyos hengereket – kompatibilitási ellenőrzés céljából küldje el daru modelljét és rajzszámát.

Hogyan szerelhetem fel az ellensúly hengert egy meglévő darura?

A henger moduláris rögzítési kialakítást alkalmaz, amely nagyobb módosítás nélkül illeszkedik a meglévő daru rögzítési pontjaihoz. Rendelés előtt ellenőrizze a rögzítőcsap átmérőjét, a beépítési távolságot és a hidraulikus interfészt. A részletes beépítési rajzokat a szállítmányhoz mellékeljük. Mérnökeink a szállítás előtt is áttekinthetik telepítési tervét.

Rendelhetek mintát tömeges megrendelés előtt?

Igen. Szabványos méretekre mintarendeléseket fogadunk el. A mintaköltség és a fuvardíj külön feltüntetésre kerül, és az első tömeges megrendelés ellenében jóváírható.

Kérjen árajánlatot daru ellensúlyos hengerre

Küldje el daru modelljét, rajzszámát vagy üzemi nyomását. Mérnökeink 24 órán belül válaszolnak egy méretezett ajánlással és gyári árral.
