Crane Luffing hidraulikus henger
  • Crane Luffing hidraulikus hengerCrane Luffing hidraulikus henger
  • Crane Luffing hidraulikus hengerCrane Luffing hidraulikus henger

Crane Luffing hidraulikus henger

A Raydafon darufék hidraulikus henger a gémszög-szabályozó henger mobildaruk és kikötői gépek számára. ZXSTC1000S.2.5-00 referenciamodell: Φ320 furat, Φ280 rúd, 4000 mm löket, 4750 mm beépítési távolság, 32 MPa üzemi nyomás, 3000 kN valós idejű dinamikus tolóerő, 1522 kg egységsúly. A karosszéria 7-menetes préseléssel kovácsolt repülési minőségű, nagy szilárdságú ötvözött acélból, kétszer öregített, hogy stabilizálja a szakítószilárdságot 1250 MPa felett. Háromszoros progresszív tömítés Németországból importált perfluor-éter gumi kompozit gyűrűvel és 5 μm-es lépcsős porajakkal. Integrált elektro-hidraulikus szervo ±0,03 mm-es magnetostrikciós helyzet-visszacsatolás a 0,08 mm/s ultra-alacsony sebességű stabilitás érdekében. 5000 órás karbantartásmentes ciklus. Egyedi furat Φ50-500 mm, só- és porálló. MOQ 5 egység, 45-60 napos tömeges átfutási idő. Árajánlatért küldje el a daru modelljét, a tolóerő követelményeit és a mennyiséget.
Crane Luffing · Modell ZXSTC1000S.2.5-00

Egyedi daru feszítő hidraulikus henger mobildarukhoz és kikötői gépekhez – OEM-gyártó közvetlen ellátás

A daru feszítő hidraulikus hengere szabályozza a gém szögét a mobildarukon. A Raydafon kettős működésű, többlépcsős teleszkópos kialakítással építi fel, amely nagy távolságra kiterjed és kompaktan visszahúzódik. A karosszéria 7 menetes kovácsolt repülési minőségű, nagy szilárdságú ötvözött acélból készült, és kétszeres öregítéssel stabilizálja a szakítószilárdságot 1250 MPa felett. A háromszoros progresszív tömítés és a magnetostrikciós szervomodul kezeli a sópermet, a por és a precíziós követelményeket a kikötői és a szélenergia munkaciklusaiban.

3000 kN Valós idejű dinamikus tolóerő
32 MPa Üzemi nyomás
Φ320 × Φ280 Furat × rúd
4000 mm Stroke
5000 óra Karbantartás mentes
Referencia modell

ZXSTC1000S.2.5-00 — Teljes specifikáció

A referenciamodell egy valós gyártási konfiguráció, amelyet nehéz emelésű mobildaru feszítő áramkörökhöz használnak. Egyedi furat és löket ugyanabban a rajzolási folyamatban érhető el.

Henger neve Rajzszám Furat ΦD Rod Φd Stroke S Telepítés. L Nyomás Kikötő Súly
Luffing hidraulikus henger ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Különböző tolóerővel vagy szerelési mintákkal rendelkező daru áramkörök állíthatók elő a rajz alapján. Küldje el a daru márkáját és modelljét, a szükséges tolóerőt és a szerelési rajzot. A szélesebb mobildaru munkahenger választékot lásd aMobildaru hidraulikus hengerekkategória.

Mérnöki mély merülés

Négy technológia, amitől ez a henger más

01

Teljes állapotú adaptív terhelésszabályozás

A hengertest repülési minőségű anyagból van kovácsolva. A Raydafon egyedi, nagy szilárdságú ötvözött acélt használ, amely hét préskovácsoláson, majd kettős öregedési hőkezelésen megy keresztül. A kettős öregítés stabilizálja az anyag szerkezetét, így a szakítószilárdság 1250 MPa felett marad. Egy 3000 kN-os tolóerős hengeren, amely folyamatos emelési ciklusokat fut, ez a szemcseszerkezet az, ami stabilan tartja a kifáradás élettartamát 32 MPa nyomás alatt.

≥1250 MPa szakító
02

Mikron szintű precíziós szervo vezérlés

A Raydafon mérnöki csapata egy integrált elektro-hidraulikus szervomodult fejlesztett ki, amely felváltja a hagyományos különálló szelepvezérlést. A szelepcsoport repülési minőségű szervoszelep-magokat és magnetostrikciós elmozdulásérzékelőt használ ±0,03 mm pontossággal. Ez a kombináció támogatja a rendkívül alacsony fordulatszámú, 0,08 mm/s-os stabil működést, így a kezelő a gémet csúszás vagy túllövés nélkül tudja pozícionálni finomterhelési műveletek során.

±0,03 mm érzékelő pontosság
03

Extrém környezetvédelem, hosszú élettartamú

A kikötői gépek sópermet eróziót látnak. A kohászati ​​berendezések magas hőmérsékletű port látnak. A Raydafon mindkettőhöz háromszoros progresszív tömítő védőszerkezetet épített. A fő tömítés egy Németországból importált perfluor-éter gumi kompozit gyűrű, dupla ajakos kialakítással a kétirányú nyomáskiegyenlítés érdekében. A középső réteg lépcsőzetes porperemet használ, amely felfogja az 5 μm-nél nagyobb szilárd részecskéket. Szennyezésgátló képessége 40%-kal magasabb, mint a hagyományos egyajakos tömítéseknél. A kombinált ciklus teljesítménye 5000 óra karbantartásmentes.

5 μm por ajak
04

Energiahatékonyságra optimalizált hidraulika rendszer

A Raydafon energiatakarékos tervezése az építőipari gépek tényleges működésének elemzéséből származik. A differenciál amplitúdó áramkör 35%-kal csökkenti a hidraulikaolaj keringetését terhelés nélkül. A nagy hatásfokú állandó mágneses szinkronmotoros szivattyúcsoporttal kombinálva a rendszer átfogó energiafogyasztása 28%-kal csökken a hagyományos megoldáshoz képest. Egy 8 órás műszakban működő daru esetében ez az üzemanyag- vagy akkumulátorfogyasztás mérhető csökkenését jelenti.

-28% rendszer energia

Miért Raydafon Crane Luffing hidraulikus hengerek

A

20 éve a hidraulika területen

A Raydafon két évtizede gyárt hidraulikus hengereket. A mérnökcsapat házon belül fejleszti a hengert, a szervomodult és a tömítési rendszert, így a specifikációk módosításait a forrásnál kezelik, nem külső beszállítókon keresztül.

B

Teljes ellenőrzés a kovácsolástól az összeszerelésig

A karosszéria kovácsolása, hőkezelés, hónolás, krómozás, tömítés összeszerelés és nyomáspróba mind a Raydafon üzemben történik. Ez érintetlenül tartja a nyomon követhetőséget, és csökkenti a több szállítótól kapott tételes eltérést.

C

Közvetlen gyári ár

Közvetlen értékesítési modell szerint eladó. Összehasonlítható teljesítmény az európai és amerikai márkák költségeinek nagyjából 60%-ával azonos specifikációs szinten. Nincs hozzáadott kereskedelmi árrés a gyár és a vevő között.

D

Teljes körű testreszabás

A hengerfurat átmérője Φ50 mm-től Φ500 mm-ig egyedileg kivitelezhető. A löket, a beépítési távolság, a csatlakozó típusa és a szerelési minta a rajz alapján készül, így a nem szabványos darumodellek pontosan összeilleszthetők.

E

Kikötői és szélerőművi körülmények között érvényesítve

A hármas tömítési rendszert és a szervomodult a kikötői gépek sópermetezési és szélerős nehézemelési körülményeihez építették. A tervezés valódi munkaterületeket céloz meg, nem laboratóriumi körülményeket.

F

OEM támogatás

Küldjön daru márkát és modellt, vagy rajzszámot. A Raydafon egy egyedi tételt ugyanazon a rajzon visszafejt, mintákat vesz és idéz. Támogatja a saját márkás csomagolást az OEM ügyfelek számára.

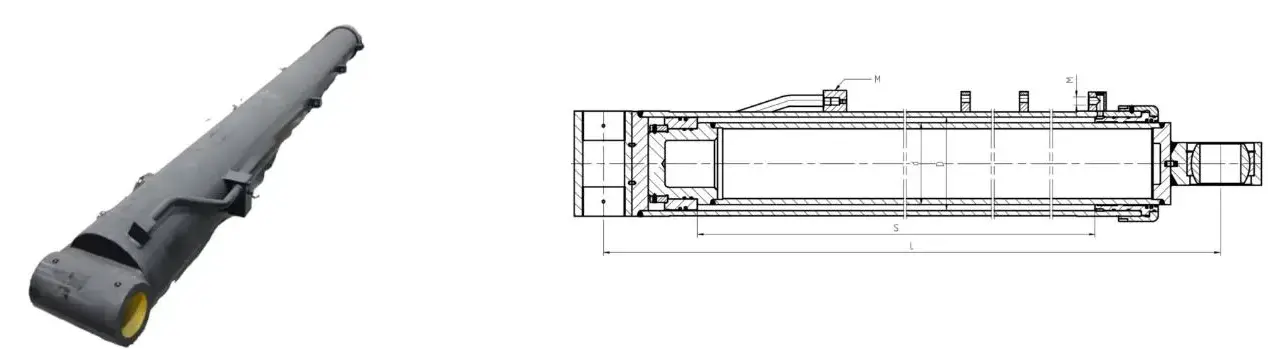

Méretrajzok

Crane luffing hydraulic cylinder dimension drawing
Telepítési áttekintés – furat/rúd interfész, port helyzete és szerelési minta
Crane luffing hydraulic cylinder product view
Termék nézet — hengertest és rúd szerelvény
Crane luffing hydraulic cylinder detail
Kikötő és tömítés részlete — 2-M27×2 plusz 4-G1/4 interfész
Crane luffing hydraulic cylinder application
Alkalmazási referencia – mobildaru feszítőáramkörre szerelve

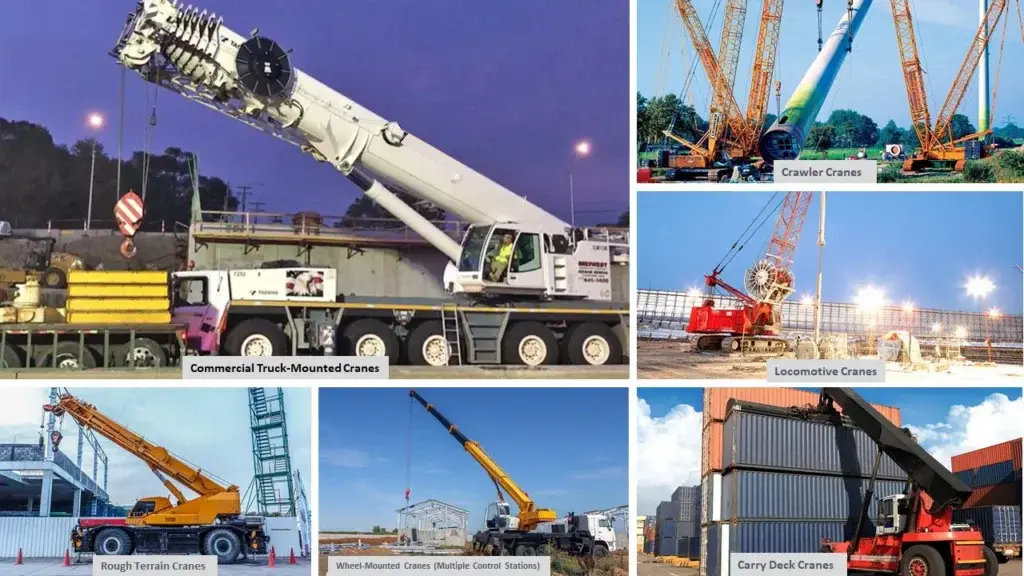

Ahol Crane Luffing hidraulikus hengereket használnak

01

Mobil daruk

Gémszögszabályozás teherautóra szerelt és terepjáró mobildarukon. Kezeli a gém teljes terhelés alatti emeléséhez és tartásához szükséges tolóerőt.

02

Kikötői gépek

Hajó-partra és gyári daruk sópermetes környezetben. A háromszoros progresszív tömítés és a kemény krómozás meghosszabbítja a karbantartási ciklust a part menti műveleteknél.

03

Szélerőmű berendezések

Daru gém beépítése a szerelő és karbantartó hajókon. Nagy tolóerő-stabilitás és mikron szintű szervovezérlés a tengeri precíziós pozicionáláshoz.

04

Nehézgépészet és kohászat

Ipari emelőberendezések magas hőmérsékleten és poros körülmények között. Az energiatakarékos áramkör csökkenti az üzemanyag- vagy akkumulátorfogyasztást hosszú műszakok esetén.

Rendelési adatlap

Referencia modell
ZXSTC1000S.2.5-00
Valós idejű dinamikus tolóerő
3000 kN
Üzemi nyomás
32 MPa
Furat átmérője
Φ320 mm (egyedi Φ50-500 mm elérhető)
Rúd átmérője
Φ280 mm
Stroke
4000 mm
Beépítési távolság
4750 mm
Egységsúly
1522 kg
Kikötő / interfész
2-M27×2 plusz 4-G1/4
Test kovácsolás
7 menetes kovácsolt repülési minőségű ötvözött acél, kétszeresen ≥1250 MPa szakítószilárdságig
Szervo vezérlés
Beépített elektrohidraulikus szervo, magnetostrikciós érzékelő ±0,03 mm pontossággal, ultra-alacsony sebesség 0,08 mm/s
Tömítés
Háromszoros progresszív tömítés, Németország perfluor-éter kompozit főgyűrű, 5 μm lépcsős porajak
Energiatakarékosság
Differenciál amplitúdó áramkör, 35%-kal kevesebb olajkeringés terhelés nélkül, 28%-kal alacsonyabb rendszer energiafogyasztás
Karbantartási ciklus
5000 óra karbantartásmentes
Testreszabás
Teljes specifikáció egyedi furat Φ50-500 mm, OEM csomagolás és saját márka
MOQ
5 egység modellenként
Tömeges átfutási idő
45-60 nappal a befizetés és a rajz jóváhagyása után
Árajánlat alapja
Daru modell és űrtartalom, tolóerő-igény, furat/löket specifikáció, kikötőméret, mennyiség, célkikötő

Hogyan mozog a rendelése a Raydafonon keresztül

  1. 01

    Alkalmazási tájékoztató

    Küldje el a daru modelljét és űrtartalmát, a szükséges tolóerőt, a furat/löket specifikációit, a kikötőméretet, a mennyiséget és a célkikötőt.

  2. 02

    Modell kiválasztása és árajánlat

    A Raydafon megerősíti, hogy a referenciamodell megfelelő-e, vagy szükség van-e egyedi összeállításra. A FOB Ningbo árajánlatot átfutási idővel adják ki.

  3. 03

    Rajz jóváhagyása

    Egyedi összeállítások esetén a Raydafon megtervezi az OEM alkatrészt, mintát készít, és megerősíti a furatot, a löketet, a beépítési távolságot és a port méreteit a vevővel.

  4. 04

    Kovácsolás és hőkezelés

    A 7 menetes kovácsolás és a kettős öregedéses hőkezelés stabilizálja a testet 1250 MPa szakítószilárdság felett. Hónolás és kemény krómozás következik.

  5. 05

    Összeszerelés és nyomáspróba

    A dugattyú, a tömítések, a szervomodul és a puffer össze van szerelve. A hengert 32 MPa nyomáson tesztelték, és löketvizsgálatot végeztek a simaság és a szervo reakció szempontjából.

  6. 06

    Csomagolás és Szállítás

    A hengerek megerősített fadobozokba vannak csomagolva, rozsdagátló olajjal és védősapkákkal. Tengeren, légi úton vagy expressz szállítással, csomagolási listával, számlával és vizsgálati jelentéssel.

Dokumentáció és minőségi támogatás

  • ✓
    Anyagtanúsítvány

    Karosszéria ötvözött acél tanúsítvány, kettős öregedési hőkezelési jegyzőkönyv, tömítőanyag adatlap minden szállítmányhoz mellékelve.

  • ✓
    Nyomásvizsgálati jelentés

    Minden egyes henger nyomáspróbája 32 MPa-on történt a csomagolás előtt. A rendszer rögzíti a szivárgást, a löket simaságát, a szervo reakciót és a port illesztését.

  • ✓
    Méretvizsgálati jegyzőkönyv

    A furat, a rúd, a löket, a beépítési távolság és a nyílás méretei a megrendelt specifikáció vagy a vevői rajz alapján rögzítve.

  • ✓
    Exportcsomagolás

    Megerősített fa tok rozsdagátló olajjal és védővégsapkákkal. Nagy hengeres tételek raklapra helyezve és rögzítve a tengeri szállításhoz.

Gyakran Ismételt Kérdések

Mi az a daru hidraulikus henger?

A daru hidraulikus hengere az a hidraulikus alkatrész, amely a mobil daru gémszögét szabályozza. A feszítés a gém felemelésére vagy leengedésére utal, és a henger ezt a mozgást egy kettős működésű, többlépcsős teleszkópos kialakításon keresztül hajtja végre. Ez a mobildaruk egyik maghengere az ellensúly-henger és a kitámasztó henger mellett.

Mi a referenciamodell és annak tolóereje?

A referenciamodell a ZXSTC1000S.2.5-00 3000 kN valós idejű dinamikus tolóerővel, 32 MPa üzemi nyomással, Φ320 mm-es furattal, Φ280 mm-es rúddal, 4000 mm-es lökettel, 4750 mm-es beépítési távolsággal és 1522 kg-os egységsúllyal. A Raydafon támogatja az egyedi furatokat és löketeket az OEM darumárkák számára.

Milyen anyagot és kovácsolási eljárást alkalmaznak?

A hengertestet 7 menetben kovácsolták repülési minőségű, nagy szilárdságú ötvözött acélból, majd kétszer öregítették, hogy stabilizálja a szakítószilárdságot 1250 MPa felett. Ez a kovácsolási eljárás javítja a szemcseszerkezetet és a kifáradási élettartamot a hagyományos öntéshez vagy rúdanyagból történő megmunkáláshoz képest, ami számít egy 3000 kN-os tolóerős hengernél, amely folyamatos emelési ciklusokat fut.

Mennyire pontos a szervo vezérlés?

A Raydafon integrált elektro-hidraulikus szervomodult használ repülési minőségű szervoszelep-magokkal és magnetostrikciós elmozdulásérzékelővel, ±0,03 mm pontossággal. Ez támogatja a rendkívül alacsony fordulatszámú, 0,08 mm/s-os stabil működést, így a kezelő pontosan tudja pozícionálni a gémet, csúszás nélkül.

Hogyan működik a hármas tömítési rendszer?

A háromszoros progresszív tömítőszerkezet három rétegű. A fő tömítés egy Németországból importált perfluor-éter gumi kompozit gyűrű, dupla ajakos kialakítással a kétirányú nyomáskiegyenlítés érdekében. A középső réteg lépcsőzetes porperemet használ, amely felfogja az 5 μm-nél nagyobb szilárd részecskéket. A külső réteg további ablaktörlő védelmet nyújt. A szennyezés elleni képesség 40%-kal magasabb, mint az egyajakos tömítésé.

Mi az energiatakarékossági mechanizmus?

A Raydafon innovatív differenciál amplitúdójú áramkört használ, amely 35%-kal csökkenti a hidraulikaolaj keringetését terhelés nélkül. A nagy hatásfokú állandó mágneses szinkronmotoros szivattyúcsoporttal kombinálva a rendszer átfogó energiafogyasztása 28%-kal csökken a hagyományos megoldáshoz képest.

Mi a karbantartási ciklus és a testreszabási tartomány?

A hengert 5000 órás karbantartásmentes ciklusra tervezték sópermetes és poros környezetben. A Raydafon támogatja a hengerfurat átmérőjének teljes körű testreszabását Φ50 mm-től Φ500 mm-ig, valamint az OEM csomagolást és a saját márkát. A MOQ modellenként 5 egység.

Hogyan kérhetek árajánlatot?

Küldje el daru modelljét és űrtartalmát, a szükséges tolóerőt, a furat/löket specifikációit, a kikötőméretet, a mennyiséget és a célkikötőt. A Raydafon megerősíti a modellt vagy megtervezi az egyedi összeállítást, majd FOB Ningbo árajánlatot kínál az átfutási idővel és a csomagolás részleteivel.

Készen áll az egyedi daru luffing hidraulikus hengerek beszerzésére?

Küldje el daru modelljét és űrtartalmát, a szükséges tolóerőt, a furat/löket specifikációit és a rendelési mennyiséget. A Raydafon megerősíti a modellt vagy megtervezi az egyedi összeállítást, majd FOB Ningbo árajánlatot kínál az átfutási idővel és a csomagolás részleteivel.
