Targonca emelőhenger

A Raydafon targonca emelőhenger az árbocra szerelt függőleges emelőelem, amely felemeli és leengedi a villatartót. Nagy szilárdságú acélból készült, hozzáillő dugattyúval és optimalizált tömítőgyűrű-szerkezettel. A szabványos modellek Φ56-60 mm furatot, Φ45 mm-es rudat, 1500-1505 mm löketet és 17,5-18,1 MPa üzemi nyomást tartalmaznak. A fejlett modellek tartalmaznak egy ütközőeszközt, amely teljes löketnél megakadályozza az erős ütközést, védve a rakományt és az árboc szerkezetét is. Kompatibilis elektromos és dízel targoncákkal. Öt szabványos modell N30M300-tól A2A35M300-ig, egyedi furattal és lökettel az OEM számára. MOQ 50 egység, 25-35 napos tömeges átfutási idő. Árajánlatért küldje el a targonca modelljét, a löketigényt és a mennyiséget.
Raydafon · Kínai OEM-gyártó

Egyedi targonca emelőhenger elektromos és dízel targoncákhoz – 1500 mm löket, OEM közvetlen ellátás

A targonca emelő henger az árbocra szerelt függőleges hidraulikus munkahenger, amely emeli és süllyeszti a villatartót. A Raydafon nagy szilárdságú acélból gyártja, hozzáillő dugattyúval és optimalizált tömítőgyűrű-szerkezettel, amely csökkenti az olajszivárgást és a kopást. A fejlett modellek tartalmaznak egy ütközőeszközt, amely teljes löketnél megakadályozza az erős ütközést, védi a törékeny rakományt és csökkenti az árboc kopását.

Kompatibilis a Elektromos és dízel
Üzemi nyomás 17,5-18,1 MPa
Furat ΦD Φ56 és Φ60 mm között
Rod Φd Φ45 mm
Stroke S 1500-1505 mm
Egységsúly 32,6-50 kg
Függőleges vs vízszintes

Emelőhenger vs billenőhenger – Mit csinál az emelőhenger valójában

Függőleges tengely

Emelőhenger(ez a termék)

  • MozgásFüggőleges fel és le
  • FunkcióFelemeli és leengedi a villatartót
  • Lökettartomány1500-1505 mm szabvány
  • FelszerelésAz árboc sínek belsejébe szerelve
  • Puffer eszközSpeciális modelleken elérhető
Vízszintes tengely

Döntőhenger

  • MozgásElőre és hátra dönthető
  • FunkcióMódosítja az árboc és a villa szögét
  • Lökettartomány32-193 mm
  • FelszerelésRögzítve az árboc alapcsapjához
  • Puffer eszközÁltalában nem szükséges
Nézd meg a targonca billenőhengerét →

Mindkét henger együtt működik az emelési és elhelyezési ciklus során: a kezelő megdönti az oszlopot a rakomány szintbe állításához, majd az emelőhengerrel felemeli a kocsit. Az ugyanabból a gyárból származó két henger párosítása konzisztens hidraulikus reakciót biztosít, és leegyszerűsíti a pótalkatrész-készletet. A teljes választék aTargonca hidraulikus hengerkategória.

Öt szabványos modell – teljes specifikációs táblázat

Mind az öt modellnek ugyanaz a nagy szilárdságú acél teste és a hozzáillő tömítőgyűrű-architektúra. Válassza ki azt a modellt, amely megfelel a targoncaoszlopnak és a beépítési távolságnak, vagy küldje el az OEM rajzát az egyedi összeállításhoz.

Rajzszám Furat ΦD Rod Φd Stroke S Telepítés. L Nyomás Kikötő Súly
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3,5N4,5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Nem egyezik a telepítési távolsággal? Küldje el az OEM rajzszámot vagy egy fizikai mintát. A Raydafon visszatervezi, mintát készít, és ugyanazon a rajzon idézi a tételt. Az egyéb mobil gépeken használt szélesebb hidraulikus munkahenger-kínálattal kapcsolatban lásd aHidraulikus hengerkategória.

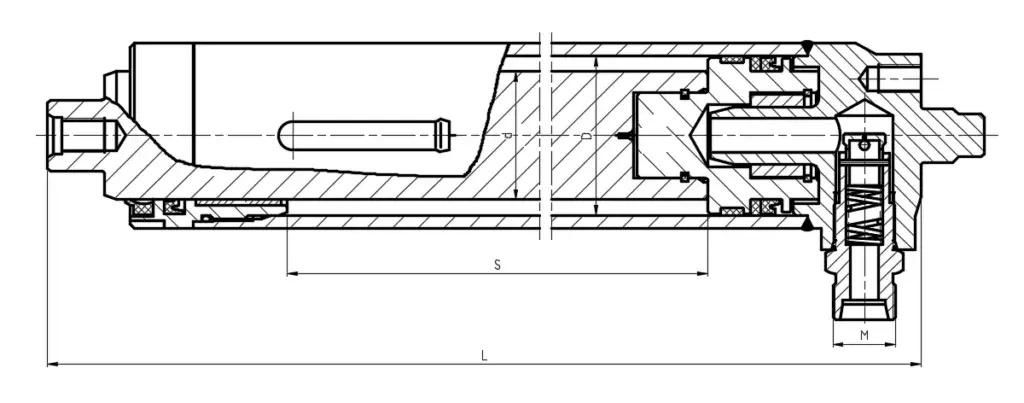

Méretrajzok

Forklift lift cylinder dimension drawing
Telepítési áttekintés – szerelési minta, furat/rúd interfész és port helyzete

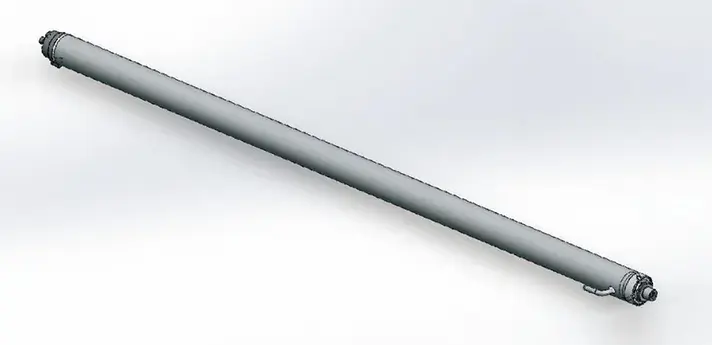

Forklift lift cylinder product detail
Termékrészlet – tömítőgyűrű szerkezet és dugattyúszerelvény
Forklift lift cylinder application photo
Alkalmazás – működő targoncaoszlopra szerelve
Mérnöki tervezés

Négy tervezési pont, amely meghosszabbítja a henger élettartamát

01

Nagy szilárdságú acél test

A kopásállóság és a feldolgozási ellenállás alapvető követelmény. A nagy igénybevételt jelentő, napi ciklust üzemeltető teherautókon a hengerfelület hosszan tartó szervizelés után kevés látható kopást mutat.

02

Illesztett dugattyú és tömítőgyűrű

A dugattyú geometriája és a tömítőgyűrű-profil készletben illeszkedik. A tömítőgyűrű szerkezetének optimalizálása után az olajszivárgási hibák jelentősen csökkennek – egy ügyfél arról számolt be, hogy a karbantartási gyakoriság nagyjából a felére csökkent.

03

Érzékeny emelésvezérlés

A henger azonnal reagál a kar bemenetére. A kezelők gyorsan mozoghatnak sürgős emelés esetén, vagy lassíthatnak a pontos pozícionálás érdekében a törékeny rakományon – nincs késés, nincs ugrás.

04

Puffereszköz fejlett modelleken

A löketvégi ütköző lelassítja a dugattyút, amikor a villa eléri az árboc tetejét. Nincs erős ütés, nincs vibráció – ez védi a törékeny árukat és csökkenti az árboc szerkezeti kopását.

A Raydafon targonca emelőhengerek előnyei

  • A
    Kompatibilis elektromos és dízel targoncákkal

    Az öt standard modell a legtöbb targoncaoszlopot fedi le. Az 1658 mm-től 1808 mm-ig terjedő beépítési távolságok megfelelnek a szokásos raktári és logisztikai teherautóknak.

  • B
    Stabil nyomás folyamatos ciklusok alatt

    Névleges 17,5-18,1 MPa. Az egymáshoz illesztett dugattyú- és tömítéskészlet stabilan tartja a nyomást a gyakori fel-le ciklusok során, eltolódás nélkül.

  • C
    Alacsony olajszivárgás, alacsony kopás

    Az optimalizált tömítésszerkezet csökkenti a szivárgást poros raktárban és párás környezetben. Az alacsonyabb karbantartási gyakoriság közvetlenül csökkenti a működési költségeket.

  • D
    Puffer eszköz védelem

    A fejlett modellek lelassítják a dugattyút a löket végén, megakadályozva a törékeny rakomány erős ütközését, és csökkentve az árboc és a henger kopását.

  • E
    OEM támogatás

    Küldje el a targonca márkáját és modell- vagy rajzszámát. A Raydafon egy egyedi tételt ugyanazon a rajzon visszafejt, mintákat vesz és idéz.

  • F
    Közvetlen gyári ellátás

    A Raydafon saját ningbói üzemében gyártották. Az ügyfelek közvetlenül a gyártóval állnak kapcsolatban, gyors értékesítés utáni reakcióval és stabil tételminőséggel.

Ahol a targonca emelőhengereit használják

Raktári be- és kirakodás

Konténer rakodás, raklapszedés és polcszállítás. Az érzékeny emelésvezérlés felgyorsítja a szabványos raklaprakományok kezelését.

Gyári emelési műveletek

Nehéz vagy szabálytalan ipari rakományok, ahol a kezelőnek finom magasságszabályozásra van szüksége az árboc tetején a halmozáshoz.

Kikötői és logisztikai forgalom

Folyamatos nehéz ciklusú környezet. A pufferszerkezet és az alacsony kopásálló tömítések a hengert műszakonként több ezer cikluson keresztül futják.

Utángyártott és pótalkatrészek

Targoncakereskedők és utángyártott beszállítók, akiknek megbízható, OEM-nek megfelelő emelőhengerre van szükségük a népszerű teherautó-modellekhez. Készlet és egyedi gyártás egyaránt elérhető.

Rendelési adatlap

Kompatibilitás
Elektromos és dízel targoncák
Üzemi nyomás
17,5-18,1 MPa
Furat átmérője
Φ56 és Φ60 mm között
Rúd átmérője
Φ45 mm
Stroke
1500-1505 mm
Beépítési távolság
1658-1808 mm
Egységsúly
32,6-50 kg
Kikötő / interfész
G1/2, M22×1,5
Puffer eszköz
Speciális modelleken elérhető az ütésmentes teljes löketű leállítás érdekében
Tömítés
Optimalizált tömítőgyűrű szerkezet az olajszivárgás és a kopás csökkentése érdekében
Testreszabás
Egyedi furat, löket, port típusa, OEM csomagolás és saját márka
MOQ
50 db modellenként
Tömeges átfutási idő
25-35 nappal a befizetés és a rajz jóváhagyása után
Árajánlat alapja
Targonca modell és űrtartalom, szükséges löket, kikötőméret, mennyiség, célkikötő

Hogyan mozog a rendelése a Raydafonon keresztül

01

Alkalmazási tájékoztató

Küldje el a targonca márkáját és modelljét, űrtartalmát, szükséges löketét, kikötőméretét, mennyiségét és célkikötőjét.

02

Modell kiválasztása

A Raydafon megerősíti, hogy egy szabványos modell (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) megfelelő-e, vagy egyedi összeállításra van szükség.

03

Minta és rajz jóváhagyása

Egyedi összeállítások esetén a Raydafon megtervezi az OEM alkatrészt, mintát készít, és megerősíti a furatot, a löketet, a beépítési távolságot és a port méreteit a vevővel.

04

Karosszéria és rúd megmunkálása

A nagy szilárdságú acél hengertest toleranciára csiszolt. A dugattyúrúd köszörült és kemény krómozott a kopásállóság érdekében.

05

Összeszerelés és pufferhangolás

A dugattyú, a tömítések, a vezetőpersely és az ütközőszerkezet össze van szerelve. Az ütközőlöket úgy van beállítva, hogy az ütköző ütésmentes legyen a névleges nyomáson.

06

Csomagolás és Szállítás

A hengerek fadobozokba vannak csomagolva, rozsdagátló olajjal és védősapkákkal. Tengeren, légi úton vagy expressz szállítással, csomagolási listával, számlával és vizsgálati jelentéssel.

Dokumentáció és minőségi támogatás

  • ✓
    Anyagtanúsítvány

    Hengertest- és rúdanyag-tanúsítvány, minden szállítmányhoz mellékelt tömítésanyag adatlap.

  • ✓
    Nyomásvizsgálati jelentés

    Minden egyes henger nyomáspróbája a csomagolás előtt névleges nyomáson történt. A szivárgást, a löket simaságát és a nyílás illesztését rögzítik.

  • ✓
    Méretvizsgálati jegyzőkönyv

    A furat, a rúd, a löket, a beépítési távolság és a nyílás méretei a megrendelt specifikáció vagy a vevői rajz alapján rögzítve.

  • ✓
    Exportcsomagolás

    Fa tok rozsdagátló olajjal és védő zárókupakokkal. Nagy hengeres tételek raklapra helyezve és rögzítve a tengeri szállításhoz.

Gyakran Ismételt Kérdések

Mi az a targonca emelőhenger?

A targonca emelőhenger az árbocra szerelt függőleges hidraulikus munkahenger, amely emeli és süllyeszti a villatartót. A hidraulikus nyomást a függőleges tengely mentén lineáris mozgássá alakítja, és a targonca három magos hidraulikus hengerének egyike a billenőhenger és a kormányhenger mellett.

Mi a különbség az emelőhenger és a billenőhenger között?

Az emelőhenger függőlegesen mozog és szabályozza a villatartó magasságát. A billenőhenger vízszintesen mozog, és szabályozza az árboc előre és hátra szögét. Mindkettő együtt működik teher felemelésekor vagy elhelyezésekor. A Raydafon mindkettőt gyártja, és a billenőhenger külön szerepel az oldalon.

Milyen üzemi nyomást bír el ez a henger?

Modelltől függően az üzemi nyomás 17,5 MPa vagy 18,1 MPa. A furat és a rúd mérete ehhez a nyomástartományhoz igazodik, így a henger stabilan tartja a nyomást folyamatos emelési ciklusok alatt.

Milyen anyagokat és tömítéseket használnak?

A hengertest és a dugattyúrúd nagy szilárdságú acélból készül. A tömítéskészlet kopásálló keveréket használ, optimalizált tömítőgyűrű-szerkezettel. Ez a szerkezet csökkenti az olajszivárgást és a kopást, ami meghosszabbítja az élettartamot poros raktárban vagy nedves környezetben.

Mi az a puffereszköz és miért számít?

A fejlett Raydafon modelleken a hengerben a löket végén van egy puffer. Amikor a villa eléri az árboc tetejét, az ütköző lelassítja a dugattyút, így nincs erős „csörgés” vagy rezgés. Ez védi a törékeny rakományt, és csökkenti az árboc és a henger ütközési kopását.

Milyen targoncákkal kompatibilis?

Az öt szabványos modell a gyakori elektromos és dízeltargonca-alkalmazásokat tartalmazza. A beépítési távolság 1658 mm-től 1808 mm-ig terjed, így a legtöbb szabványos árbocnak megfelelő modellje van. OEM-árbocok vagy régebbi teherautók esetében a Raydafon támogatja az egyedi furatot, löketet és beépítési távolságot.

Mi a MOQ és az átfutási idő?

A MOQ modellenként 50 egység. A tömeges átfutási idő a befizetés és a rajz jóváhagyása után 25-35 nap, a modell összetettségétől és a rendelési mennyiségtől függően.

Hogyan kérhetek árajánlatot?

Küldje el targonca modelljét és űrtartalmát, szükséges löketét, kikötőméretét, mennyiségét és célkikötőjét. A Raydafon megerősíti a modellt vagy megtervezi az egyedi összeállítást, majd FOB Ningbo árajánlatot kínál az átfutási idővel és a csomagolás részleteivel.

Készen áll az egyedi targonca emelőhengerek beszerzésére?

Küldje el targonca modelljét és tonnáját, a szükséges löketet, a port méretét és a rendelési mennyiséget. A Raydafon megerősíti a standard modellt, vagy megtervezi az egyedi összeállítást, majd FOB Ningbo árajánlatot kínál az átfutási idővel és a csomagolás részleteivel.
