PGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhöz
  • PGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhözPGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhöz
  • PGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhözPGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhöz

PGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhöz

A PGA sorozatú csigás meghajtású bolygókerekes hajtóművek TMR takarmánykeverőkhöz és takarmányadagolókhoz készültek, amelyeket 540 ford./perc-es traktor TLT-ről hajtanak meg. A folyamatos nyomaték 3810 N·m-től (PGA-502) 42000 N·m-ig (PGA-4203/4204), 11,1:1-től 662,8:1-ig terjedő arányokkal és szabványos 1"3/8 Z6 vagy 1"3/4 Z20 bemeneti spline-okkal. A fogaskerekek és a tengelyek nagy szilárdságú ötvözött acélból készülnek, amely körülbelül HRC58-as fogfelületi keménységig gázkarburált; az egyrészes öntöttvas ház IP65-ös kettős tömítést használ a por, iszap és lemosáshoz. A Raydafon saját, ISO 9001-es műhelyében, a kínai Ningbóban gyártja OEM keverőgyártók számára, valamint csereegységként gazdaságok és kereskedők számára. Egyedi arányok, kimeneti karimák és szerelési felületek rajz szerint. Küldje el keverőmodelljét vagy rajzát 24 órán belül megerősített kiválasztásért és árajánlatért.

PGA sorozatú csigás meghajtású bolygóműves hajtómű takarmánykeverőhöz

540 ford./perc fordulatszámú, TMR hajtású bolygókerekes reduktor TMR keverőkhöz és takarmányadagolókhoz, 3810–42.000 N·m folyamatos nyomatékot biztosít 11,1:1 és 662,8:1 közötti arányokkal. Öntöttvas ház, karburált ötvözött acél hajtómű, kettős tömítés és IP65-ös védelem a napi munkához porban, sárban és lemosásban.

  • 3.810–42.000Folyamatos nyomaték (N·m)
  • 11,1:1–662,8:1Elérhető arányok
  • 540 ford./percNévleges bemeneti sebesség
  • IP65Por- és vízvédelem

PGA sorozatú csigahajtású bolygóműves hajtómű takarmánykeverőkhöz és TMR kocsikhoz

A PGA sorozat egy csiga meghajtó egység, amely a traktor TLT és a takarmánykeverő keverőcsavarja között helyezkedik el. A traktor 540 ford./perc bemeneti sebessége a bolygófokozaton keresztül lecsökken az alacsony, nagy nyomatékú forgásra, amelyre a csiganak szüksége van a siló, széna és sűrítmény megemeléséhez és összecsukásához, elakadás nélkül. Mivel a terhelési út több bolygókerekes hajtómű között megoszlik, a hajtás elég kompakt marad ahhoz, hogy rácsavarozzon a keverő elülső vagy oldalsó lemezére, miközben folyamatos nyomatékot produkál a legkisebb modell 3810 N·m-től a legnagyobb modellen 42 000 N·m-ig.

A Raydafon saját műhelyében, a kínai Ningbóban gyártja a PGA sorozatot az ISO 9001 minőségbiztosítási rendszer szerint, és szállítja a takarmánykeverők és etetőgépek gyártóinak OEM egységként, valamint csere sebességváltóként a kereskedőknek. Ha a gépe TLT meghajtású, párosítsa aTLT tengely takarmánykeverőkhöz; Ha a keverőben ferde fokozatot használnak bolygóműves helyett, hasonlítsa össze atakarmánykeverő sebességváltótartomány ugyanazon az oldalon.

Mi az a csigahajtású bolygóműves sebességváltó és hogyan működik?

A csigahajtású bolygókerekes hajtómű egy koaxiális reduktor, amelyben egy napkerék több bolygókereket hajt meg, amelyek a gyűrűs fogaskerekek belsejében forognak, miközben egy bolygótartó hordozza. A forgatónyomaték ezért egy pár helyett több fogérintkezőn keresztül kerül átvitelre egyszerre, ezért egy bolygóegység nagy keverőterhelést képes elviselni egy rövid, kerek házban, és ezért ellenáll a rázkódásnak, amely akkor jelentkezik, amikor egy tele csiga fagyott vagy tömörített takarmányban elindul.

A takarmánykeverőben a sorrend egyszerű: traktor TLT 540 ford./percnél, bolygócsökkentő durván 5-50 ford./perc a csiga tengelyénél, és nyomatékszorzás, amivel egy viszonylag kis traktor elforgathat egy nagy keverőcsavart. Ez az oka annak is, hogy a PGA sorozatot a kis traktorokat üzemeltető gazdaságok választják – nem a traktor, hanem a sebességváltó biztosítja a plusz forgóerőt. Ugyanez az elv vonatkozik a siló- és biogázüzemi adagolókra is, ahol a folyamatos alacsony fordulatszámú forgás többet jelent, mint a csúcssebesség.

Műszaki adatok és modellválaszték

Minden modell névleges bemeneti fordulatszáma 540 ford./perc. Görgesse oldalra a táblázatot az összes oszlop megtekintéséhez.

Modell Folyamatos nyomaték (N·m) Maximális nyomaték (N·m) Arány i Bemeneti tengely
Egy- és kétlépcsős modellek
PGA-502 3,810 7,620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8500 17 000 16,8–30,6 1"3/4 Z20
PGA-1202 11 600 23 200 11,1–19,4 1"3/4 Z20
PGA-1602/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12,1–62,1 1"3/4 Z20
PGA-2502 23 780 48 000 13,6–23,6 1"3/4 Z20
PGA-3003/4 30 760 61.520 25,7–84,4 1"3/4 Z20
PGA-4203 42 000 142 000 27,8–91,4 1"3/4 Z20
Nagy arányú modellek nagy függőleges keverőkhöz és biogáz adagolókhoz
PGA-1603 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-1703 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1"3/4 Z20
PGA-2503 23 780 48 000 35,7–142,2 1"3/4 Z20
PGA-3004 30 760 61.520 97,4–612,3 1"3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1"3/4 Z20
  • A maximális nyomaték az az időszakos csúcs, amelyet a sebességváltó elfogad egy megterhelt csiga indításakor; A folyamatos nyomaték a megszakítás nélküli keverési üzem értéke.
  • A bemutatott bemenő tengely opciók a szabványos 1"3/8 Z6 és 1"3/4 Z20 TLT profilok. Más bordák, furatméretek és kimeneti karima méretei megmunkálhatók a rajz szerint.
  • Az adott képkockához megadott tartományon kívül eső arányok néha fokozatok kombinálásával érhetők el – küldje el a kívánt kimeneti sebességet, és mi megerősítjük.

Hogyan válasszuk ki a megfelelő PGA-modellt mixerünkhöz

  1. Igazítsa a keretet a traktor teljesítményéhez és a csiga méretéhez.A kisméretű, 40–80 LE-s keverők általában PGA-502-t vagy PGA-1002/3-at futtatnak; A középkategóriás 80–150 LE teljesítményű TMR kocsik jellemzően PGA-1602/3-tól PGA-2502-ig használják; A nagy függőleges keverők és biogáz adagolók a PGA-3004-re vagy a PGA-4204-re lépnek fel.
  2. Ellenőrizze, hogy a folyamatos nyomaték megfelel-e a feladatának.Hasonlítsa össze a keverő szükséges csiganyomatékát a táblázatban látható folytonos értékkel, ne a csúcsértékkel. A csúcsérték az induláshoz szükséges mozgástér, nem pedig egy működő minősítés.
  3. Erősítse meg a bemenő tengelyt.Európában és Észak-Amerikában a legtöbb traktor 1"3/8 Z6-ot használ 540 ford./percnél, míg a nagyobb gépek 1"3/4 Z20-at. A rossz spline a leggyakoribb rendezési hiba, amit látunk.
  4. Ellenőrizze a rögzítést és az olajszintet.Erősítse meg a csavarmintázatot, a kimeneti karimát és az olajbetöltő nyílás helyzetét a keverőkerethez képest, hogy az egység a kézikönyvben meghatározott szögben álljon.
  5. Tervezze meg a karbantartási intervallumot.Használja a kézikönyvben szereplő olajminőséget és csereintervallumot; írásos karbantartási ütemtervet tudunk mellékelni a szállítmányhoz, ha szervizcsapatának szüksége van rá a garanciális feljegyzésekhez.

Nem biztos benne, hogy melyik keret illik hozzá? Küldje el a keverő márkáját, a csiga átmérőjét, a traktor lóerőit és a szükséges csigasebességet – mérnökeink megerősítik a modellt és az arányt, mielőtt megrendelné.

Termék részletek

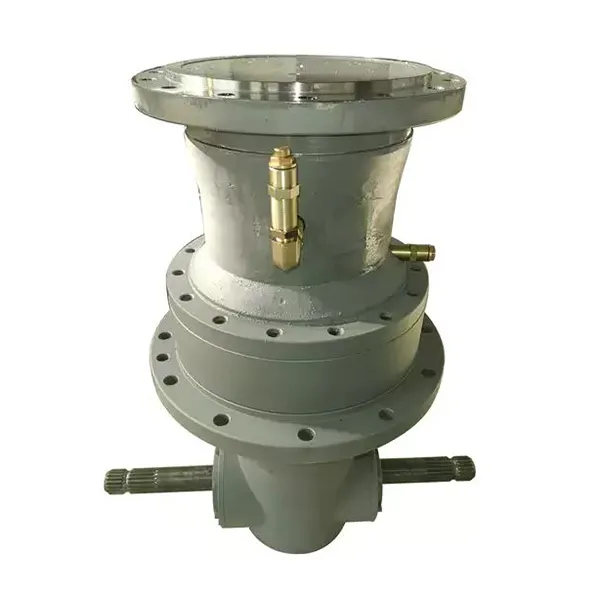

Mindkét alábbi fénykép az általunk gyártott PGA sorozatú egység: az összeszerelt hajtómű öntött házzal és TLT bemenettel, valamint a szerelési ellenőrzésekhez használt méretrajz.

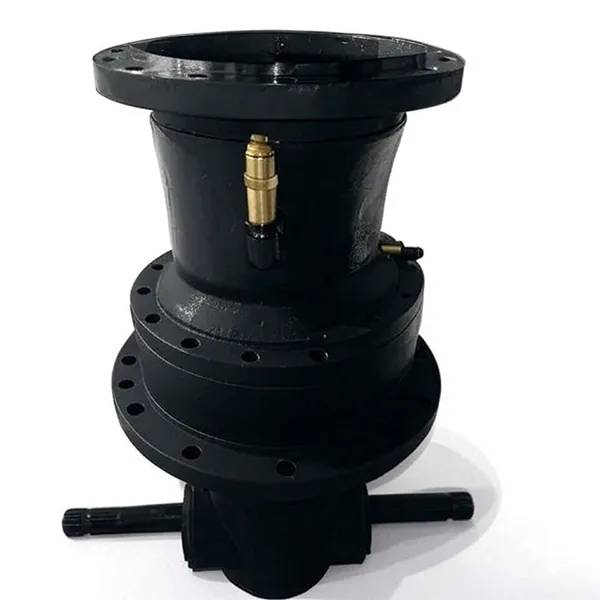

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA sorozatú csigás bolygóműves hajtómű — öntöttvas ház, bolygócsökkentő fokozat és TLT bemenő tengely.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
A PGA sorozatú takarmánykeverő bolygókerekes hajtómű vázlata és beépítési méretei.

Anyagok, tömítések és építési minőség

Fogaskerekek és hőkezelés

A fogaskerekek és tengelyek nagy szilárdságú ötvözött acélból vannak megmunkálva, és gázzal karburizálják, majd körülbelül HRC58-as fogfelületi keménységre oltják ki, miközben a mag elég kemény marad ahhoz, hogy elnyelje az ütéseket. Ez a kombináció adja a PGA sorozat kopásállóságát a koptató szilázsokon és az ismételt terheléses indítások toleranciáját, és ez az oka annak, hogy ugyanaz a keret széles aránytartományban kínálható a külső borítás megváltoztatása nélkül.

Ház és tömítés

A ház egy darabból készült öntöttvas test, amely koncentrikusan tartja a csapágyfuratokat, és csillapítja a rezgést, amelyet egy gyártott ház továbbít. A bemeneti és kimeneti végeken lévő kettős tömítés megtartja a kenőanyagot, és távol tartja a port, a zagyot és a mosóvizet, így az egység IP65 védelmi szintet biztosít. A zsírzógombok és az olaj betöltési pontja úgy van elhelyezve, hogy a rutinszerviz a keverő munkahelyzetében is elvégezhető legyen.

Kiszállítás előtti tesztelés

Minden sebességváltót be kell járatni és ellenőrizni a csomagolás előtt: terhelés nélküli futás a sima forgás és olajtömítés megerősítése érdekében, a holtjáték és az érintkezési minta ellenőrzése a hajtóműben, valamint a bemeneti horony és a kimeneti karima végső ellenőrzése. A vizsgálati jegyzőkönyvek csatolhatók a szállítási dokumentumokhoz, ha a projekt dokumentált bizonyítékot igényel.

Főbb előnyök a takarmánykeverő-kezelők számára

  1. Alacsonyabb üzemanyagköltség.A magas átviteli hatásfok azt jelenti, hogy kevesebb teljesítmény veszít a TLT és a csiga között, ami nagyjából 30%-kal csökkenti az üzemanyag-felhasználást a hasonló keverési munkák mellett.
  2. Gyorsabb indítás, nincs előmelegítés.A hajtóműkészlet gyorsan eléri a működőképes állapotot, így a kora reggeli adagok és a feltöltött keverékek nem igényelnek hosszú bemelegítést.
  3. Stabil nagy sebességű keverés.A precíziós fogaskerék-készlet egyenletesen tartja a csiga sebességét a szénán, a silón és a koncentrátumon keresztül, így az adag egyenletesen keveredik a rétegződés helyett.
  4. Simább, hosszabb élettartamú vezetés.A szimmetrikus bolygóelrendezés kiegyensúlyozza az erőátviteli erőt, csökkentve az elakadási terhelést és a mechanikai kopást a teljes hajtásláncon.
  5. Automatikus áttételváltás terhelés alatt.Az egység nagy nyomatékú üzemmódban indul, amely megbontja a tömörített vagy fagyasztott takarmányt, majd gyorsabb üzemmódra vált a tétel többi részére.
  6. Kis traktorokkal működik.A nyomatékerősítés lehetővé teszi, hogy egy kisebb, olcsóbb traktor ugyanazt a csigát hajtsa, így a nagyobb gépek felszabadulnak más szántóföldi munkákra.
  7. Hosszabb TLT hajtáslánc élettartama.Az alacsony indítónyomaték csökkenti a traktor TLT-jén és a tengelykapcsolón érő lökéseket, és 2-3-szorosára meghosszabbítja a tengelykapcsoló csereintervallumát.
  8. Halkabb, stabilabb működés.A többfogú háló elnyeli az erőátviteli vibrációt, csökkenti a zajt és a rögzítőelemek kilazulásának kockázatát.
  9. Könnyebb működés.Az automatikus váltás csökkenti a kézi beavatkozást, így a kezelő a sebességváltó helyett az adagot és a gépet figyeli.
  10. Dokumentált minőség.ISO 9001 szabvány szerinti gyártás, saját gyárunkban megmunkált és összeszerelve, szállítás után pótalkatrészekkel és műszaki támogatással.

A fenti üzemanyag-megtakarítási és szervizintervallum-adatok a sebességváltónk kialakításán és a takarmánykeverő tipikus működésén alapulnak; A tényleges eredmények a traktortól, az adagolástól és a működési feltételektől függenek.

Elérhető konfigurációk és felszerelések

A PGA sorozat szilárd, kompakt bolygókerekes hajtóműként kerül forgalomba, amely három általános keverőelrendezésbe illeszthető. Mondja el, melyiket építi vagy használja, és ennek megfelelően kerül beállításra a kimeneti karima, a rögzítési felület és az olajbetöltési helyzet.

Teherautóra szerelhető keverők

Csiga meghajtása teherautó-motor TLT-ről vagy hidraulikus motorról a sebességváltón keresztül, a házzal a keverő elülső lapjára szerelve.

Önjáró gépek

A mozgó alvázra szerelt sebességváltó, ahol az alacsony vibrációjú bolygóelrendezés megvédi a sebességváltót az utazási ütésektől.

Fix és helyhez kötött keverők

Folyamatos ügyelet biogáz telepeken, betápláló központokon és helyhez kötött TMR létesítményeken, ahol olajhűtés és szerviz hozzáférés tervezhető.

Alkalmazások

A PGA sorozat a takarmánykeverők és a biogáz üzemi adagolórendszerek forgását hajtja végre. A tipikus telepítések a következők:

  • Függőleges és vízszintes TMR takarmánykeverők és diétás adagolók
  • Csigás és csigás szállítószalagok takarmányközpontokban és takarmánykonyhákban
  • Szilázs- és szalmakeverő sorok, ahol a tömörített anyagot fel kell törni
  • Folyamatos üzemben működő biogázüzemi alapanyag keverők és adagolócsavarok
  • Az alom- és alomszórók ugyanazt a csigahajtási elvet alkalmazzák
  • Elhasználódott sebességváltók utólagos cseréje más márkájú meglévő keverőkön

Ha az Ön gépe nem szerepel ezen a listán, írja le az alkalmazást és a munkaciklust. A helyhez kötött biogáz-adagolóhoz megfelelő sebességváltóhoz más olajspecifikációra vagy szerelési szögre lehet szükség a teherautóra szerelt TMR kocsihoz.

Vásárlói vélemények

★★★★★

Robert MartinezPipeline and Site Equipment Contractor, Houston, USA

Ezeket a bolygókerekes hajtóműveket egy Gulf Coast-i csővezeték munkához használtuk, ahol a sópermet és az állandó vibráció normális. A hat hónapos folyamatos működés során az egységek stabilak maradtak, és a fogaskerekek összekapcsolási pontossága nem változott mérhetően. Mostantól meghajtják a hegesztő pozícionálónkat, stabilan tartják a kart még egyenetlen árapály talajon is. A következő csővezeték fázisban szerepelnek a jóváhagyott szállítói listánkon.

★★★★★

Sophie DuboisGyártásvezető, Autóalkatrész-gyár, Lyon, Franciaország

Két év a bélyegzősorunkon és a pozicionálási pontosság még vékony alumíniumlemezen is ±0,02 mm-en belül marad. Az első menetben elért hozamunk körülbelül 15%-kal javult, miután ezekre az egységekre váltottunk, és a sebességváltóknak az ütemezett olajcseréken kívül semmi másra nincs szükségük.

★★★★★

Marco RossiKarbantartó vevő, Textilipari gépek, Olaszország

Aggódtam az Európa és Kína közötti feszültségkülönbség miatt, és a mérnökeik egyik napról a másikra elkészítették az adaptációs tervet, és szállítottak egy kettős feszültségű vezérlőmodult. A fa láda még a megfelelő kenőanyagot és egy olasz nyelvű karbantartási kézikönyvet is tartalmazott helyi pótalkatrész-érintkezővel. A szerelési felület pontosan illeszkedett a szövőszék hajtótengelyéhez, az üzembe helyezés során nem történt axiális mozgás.

Vevői GYIK

  • Melyik PGA modell illik a takarmánykeverőmhöz?A traktor lóerőit, a csiga átmérőjét és a szükséges csiga sebességét a folyamatos nyomatékoszlophoz igazítsa: 40–80 LE-s keverők általában PGA-502 vagy PGA-1002/3, 80-150 LE TMR kocsik PGA-1602/3-t PGA-2502-re, nagy függőleges keverőket vagy biogáz adagolókat PGA-0-244 Küldje el nekünk a keverő adatait, és mi megerősítjük a modellt és az arányt.
  • Mi a különbség a folyamatos nyomaték és a maximális nyomaték között?A folyamatos nyomaték a megszakítás nélküli keverés névleges értéke; A maximális nyomaték az a szaggatott csúcs, amelyet az egység elfogad, amikor egy megrakott csiga elindul. Mérje meg a sebességváltót a folyamatos ábrán, és kezelje a csúcsot indítási magasságként.
  • Melyik TLT bemenő tengelyre van szükségem?Az alapfelszereltség az 1"3/8 Z6 a legtöbb 540/perc fordulatszámú traktorhoz és az 1"3/4 Z20 a nagyobb gépekhez. Ha az Ön TLT-je eltérő spline, furat vagy méretű, küldje el a rajzot, és mi megmunkáljuk a bemenetet, hogy megfeleljen.
  • A sebességváltó védve van a por és a víz ellen?Igen. Az öntöttvas ház kettős tömítést alkalmaz a bemeneti és kimeneti végeken, IP65 védelmi szintig, amely lefedi a napi üzemi használat por-, hígtrágya- és lemosási körülményeit.
  • Rendelhetek egyedi arányt, karimát vagy házburkolatot?Igen. A Raydafon saját gyárában megmunkálja a fogaskerekeket és szereli össze az egységeket, így az egyedi áttételek, kimeneti karimák, rögzítési felületek, olajtöltési pozíciók és festési felületek rajzra készülnek az OEM programok számára.
  • Mi a helyzet az átfutási idővel, az alkatrészekkel és a garanciával?A szabványos kereteket rövid ütemben szállítják, az egyedi egységek pedig a visszaigazolt rajzot követik. A tartalék hajtóműkészletek, tömítések és csapágyak külön kaphatók, a garanciális feltételeket az árajánlat tartalmazza. Küldje el mennyiségét és szállítási portját határozott árért 24 órán belül.

Kapcsolódó termékek és további olvasnivalók

A Raydafon a teljes hajtásláncot egy takarmánykeverő körül szállítja, így a sebességváltót, a tengelyt és a tengelykapcsolókat egy gyárból és egy ellenőrzési szabványból rendelheti meg:

Kérjen árajánlatot PGA sorozatú sebességváltóra

Küldje el a keverő modelljét vagy rajzát, a traktor lóerőit, a szükséges csiga sebességét és a szállítási portot. Mérnökeink megerősítik a vázat, az áttételt és a bemenő tengelyt, majd 24 órán belül határozott árat küldenek.
