Mi a különbség a soros és a derékszögű bolygóműves sebességváltók között?

A modern mozgásvezérlő rendszerekben a sebességváltó kiválasztása közvetlenül meghatározza a rendszer hatékonyságát, megbízhatóságát és hosszú távú működési stabilitását. A legszélesebb körben alkalmazott precíziós átviteli megoldások közül aPlanetáris sebességváltókompakt szerkezetével, nagy nyomatéksűrűségével és kiváló terheléselosztásával tűnik ki. Sok mérnök, beszerzési menedzser és berendezéstervező azonban továbbra is kritikus kérdéssel szembesül a kiválasztás során: mi a különbség a soros és derékszögű bolygókerekes hajtóművek között, és hogyan alkalmazhatók valódi ipari környezetben?

A több mint két évtizedes iparági tapasztalattal rendelkező Raydafon Technology Group Co., Limited szorosan együttműködött az automatizálási integrátorokkal, az OEM gyártókkal és a végfelhasználókkal a robotika, a csomagolás, a CNC gépek és az anyagmozgatás területén. Ebben a cikkben átfogó és mérnöki szempontú összehasonlítást nyújtunk a beépített és derékszögű tervekről, lefedve a szerkezetet, a teljesítményt, a telepítési korlátokat és a kiválasztási logikát a gyári gyártási és helyszíni alkalmazási tapasztalatainkon alapuló gyakorlati szempontból.

Tartalomjegyzék

• Mi a soros bolygóműves sebességváltók szerkezeti elve?
• Mi a derékszögű bolygókerekes sebességváltók szerkezeti elve?
• Hogyan különböznek a soros és a derékszögű bolygókerekes sebességváltók teljesítményükben?
• Miért használnak soros és derékszögű sebességváltókat különböző alkalmazásokban?
• Hogyan kell a telepítési helynek és a rendszertervezésnek befolyásolnia a kiválasztást?
• Mely termékparaméterek számítanak leginkább e két típus összehasonlításakor?

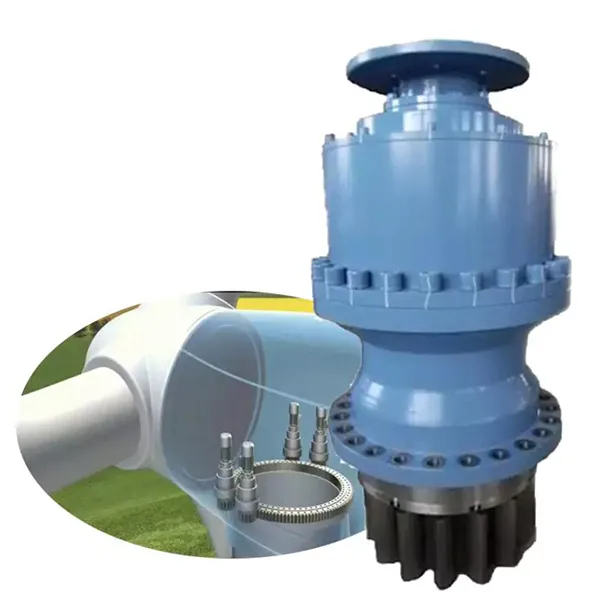

Mi a soros bolygóműves sebességváltók szerkezeti elve?

A soros bolygókerekes hajtómű úgy van kialakítva, hogy a bemenő tengely és a kimenő tengely ugyanazon a központi tengely mentén helyezkedjen el. Ez a koaxiális konfiguráció lehetővé teszi, hogy a teljesítmény egyenes vonalban áramoljon a motortól a bolygókerekes hajtómű fokozatain keresztül a kimenetig. atRaydafonMérnöki csapataink gyakran ajánlják ezt a szerkezetet, amikor a rendszer egyszerűsége, a nagy hatékonyság és a kompakt tengelyhossz a legfontosabb tervezési prioritások.

Mechanikai szempontból a beépített kialakítás a motor tengelye által közvetlenül meghajtott napkerékből, egy tartóra szerelt több bolygókerekes fogaskerékből és a házon belül rögzített belső gyűrűs fogaskerékből áll. A terhelés egyenletesen oszlik el a bolygókerekek között, ami javítja a nyomatékátvitelt és csökkenti a helyi feszültséget.

A legfontosabb szerkezeti jellemzők a következők:

• Koaxiális bemeneti és kimeneti tengelyek, minimálisra csökkentve a szögeltérést
• Kevesebb köztes alkatrész a szögletes kialakításokhoz képest
• Optimalizált erőátviteli út a magas mechanikai hatásfok érdekében
• Kompakt radiális méretek keskeny gépelrendezésekhez

Mivel az erőáramlás lineáris marad, a soros bolygókerekes hajtóművek általában magasabb hatásfokot érnek el, gyakran meghaladják a fokozatonként 95 százalékot. Ez különösen értékes szervo-hajtású rendszerekben, ahol pontos fordulatszám-szabályozás és minimális energiaveszteség szükséges. Gyári gyártási tapasztalataink azt mutatják, hogy az inline kialakítások az összeszerelést és az igazítást is leegyszerűsítik, ami hozzájárul az egyenletes minőséghez és a hosszú távú tartóssághoz.

Mi a derékszögű bolygókerekes sebességváltók szerkezeti elve?

A derékszögű bolygókerekes hajtóműveket úgy tervezték, hogy az erőátvitel irányát 90 fokkal megváltoztassák. Ez jellemzően egy kúpkerekes vagy hipoid fogaskerekes fokozat integrálásával érhető el, kombinálva egy bolygócsökkentő fokozattal. A beépített modellekkel ellentétben a bemeneti és kimeneti tengelyek merőlegesek, így a tervezők átirányíthatják a mozgást szűk géptereken belül.

A Raydafon Technology Group Co.,Limitednél gyakran látunk derékszögű konfigurációkat olyan berendezésekhez, ahol a függőleges motoroknak vízszintes terhelést kell meghajtaniuk, vagy ahol a gép architektúrája korlátozza az axiális teret. Üzemi terveink precíziós köszörülésű kúpkerekes fogaskerekeket integrálnak edzett bolygófokozatokkal, hogy biztosítsák a nyomatékkapacitás fenntartását a szögváltozás ellenére.

Az alapvető szerkezeti jellemzők a következők:

• Merőleges bemeneti és kimeneti tengely iránya
• Kiegészítő fokozat az irányváltáshoz
• Megerősített ház a kombinált radiális és axiális terhelések támogatására
• Rugalmas szerelési lehetőségek összetett berendezés-elrendezésekhez

Míg a derékszögű bolygókerekes hajtóművek valamivel nagyobb átviteli veszteséget okozhatnak a soros változatokhoz képest, a modern gyártási technikák és az optimalizált foggeometria jelentősen csökkenti ezt a rést. A valós alkalmazásokban a térbeli előnyök gyakran meghaladják a kisebb hatékonysági különbségeket.

Hogyan különböznek a soros és a derékszögű bolygókerekes sebességváltók teljesítményükben?

A teljesítmény-összehasonlítás az egyik legkritikusabb szempont az aPlanetáris sebességváltó. A soros és derékszögű kialakítások eltérő teljesítményjellemzőket mutatnak, amelyek befolyásolják a nyomatékkimenetet, a hatékonyságot, a zajszintet és a termikus viselkedést.

Tapasztalataink szerint az inline kialakításokat gyakran előnyben részesítik a nagy sebességű szervóalkalmazásoknál, ahol a hatékonyság és a precizitás dominál. A derékszögű kialakítások azonban kiválóak olyan forgatókönyvekben, ahol a mechanikus elrendezési korlátok egyébként veszélyeztetnék a rendszerintegrációt. Mindkét opciót gyárunkban gyártjuk, azonos minőségi előírásokkal, biztosítva a megbízható, hosszú távú teljesítményt.

Miért használnak soros és derékszögű sebességváltókat különböző alkalmazásokban?

Az alkalmazási környezet döntő szerepet játszik a sebességváltó kiválasztásában. A soros bolygókerekes hajtóműveket általában robotikában, CNC-gépekben és automatizált összeszerelő sorokban használják, ahol lehetséges az egyenes vonalú motorintegráció. Kompakt radiális lábnyomuk és nagy pontosságuk ideálissá teszi őket dinamikus pozicionáló rendszerekhez.

A derékszögű bolygókerekes hajtóműveket széles körben alkalmazzák szállítószalag-rendszerekben, csomagológépekben és emelőberendezésekben. Amikor a gépvázak korlátozzák a motor elhelyezését, a 90 fokos teljesítmény-átirányítás hatékony helykihasználást tesz lehetővé a nyomatékkibocsátás feláldozása nélkül.

A tipikus alkalmazáspreferenciák a következők:

• Soros bolygókerekes hajtómű szervotengelyekhez, robotcsuklókhoz és precíziós szerszámokhoz
• Derékszögű bolygókerekes hajtómű szállítószalagokhoz, forgóasztalokhoz és függőleges emelőkhöz
• Beépített kialakítás a nagy sebességű, kis holtjátékos követelményekhez
• Derékszögű kialakítások a kompakt, többirányú elrendezésekhez

A Raydafon Technology Group Co., Limited alkalmazásmérnökei értékelik a terhelés típusát, a munkaciklust és a telepítési korlátokat, hogy minden projekthez javasolják az optimális bolygóműves hajtómű konfigurációt.

Hogyan kell a telepítési helynek és a rendszertervezésnek befolyásolnia a kiválasztást?

A beépítési hely gyakran meghatározza, hogy soros vagy derékszögű sebességváltó kivitelezhető-e. Az inline egységek megfelelő axiális hosszúságot igényelnek, de minimális radiális tágulást biztosítanak. A derékszögű egységek csökkentik az axiális követelményeket, miközben növelik a radiális méreteket. A gyári testreszabási projektjeink során azt tapasztaltuk, hogy a korai fázisú elrendezéstervezés jelentősen csökkenti az újratervezés költségeit. Azok a mérnökök, akik az elvi tervezési fázisban figyelembe veszik a sebességváltó orientációját, jobb rendszeregyensúlyt és hosszabb alkatrész-élettartamot érnek el.

A legfontosabb telepítési szempontok a következők:

• Rendelkezésre álló axiális és radiális tér
• A motor iránya és a kábelek elvezetése
• A terhelés iránya és a szerelési felület szilárdsága
• Hozzáférhetőség karbantartáshoz

A Raydafon Technology Group Co., Limited csapata gyakran együttműködik az OEM-ekkel a ház méreteinek, a tengely interfészeinek és a szerelési karimáknak a beállításában, hogy biztosítsa a zökkenőmentes integrációt a meglévő berendezésekbe.

Mely termékparaméterek számítanak leginkább e két típus összehasonlításakor?

A soros és derékszögű bolygókerekes hajtóművek összehasonlításakor a műszaki paraméterek objektív kritériumokat adnak a kiválasztáshoz. Mindkét kivitel az igényes specifikációknak megfelelően legyártható, de paramétertartományuk szerkezettől függően eltérő lehet.

Gyári gyártási folyamatunk biztosítja a konzisztens paramétervezérlést mind a soros, mind a derékszögű modelleken. Az anyagválasztás, a hőkezelés és a precíziós megmunkálás összehangolásával stabil minőséget biztosítunk konfigurációtól függetlenül.

Következtetés: Hogyan javíthatja a rendszer teljesítményét a megfelelő választás?

A soros és derékszögű bolygókerekes hajtóművek közötti különbségek megértése megalapozottabb döntéshozatalt tesz lehetővé mind a tervezési, mind a beszerzési szakaszban. Az inline kialakítások kiemelkedő hatékonyságot és egyszerűséget kínálnak, míg a derékszögű kialakítások páratlan rugalmasságot biztosítanak a korlátozott elrendezésekben. Egyik lehetőség sem egyetemesen jobb; az optimális választás az alkalmazás-specifikus követelményektől függ.

A Raydafon Technology Group Co., Limitednél hiszünk abban, hogy a jól illeszkedő bolygókerekes sebességváltó nemcsak a gép teljesítményét, hanem a hosszú távú működési megbízhatóságot is javítja. Mérnöki megközelítésünk biztosítja, hogy megoldásaink megfeleljenek a valós világ követelményeinek, a szabványos modellektől a gyárunkban gyártott, teljesen egyedi tervezésekig.

Ha új projektet tervez, vagy a meglévő berendezéseket korszerűsíti, műszaki csapatunk készen áll gyakorlati meglátásokkal és személyre szabott javaslatokkal támogatni a kiválasztási folyamatot.Vegye fel velünk a kapcsolatotma, hogy megvitassuk, hogyan javíthatják bolygóműves átviteli megoldásaink rendszere hatékonyságát és versenyképességét.

GYIK: Mi a különbség a soros és a derékszögű bolygóműves sebességváltók között?

1. kérdés: Mi a különbség a soros és a derékszögű bolygókerekes sebességváltók között a hatékonyság tekintetében?
1. válasz: A soros bolygókerekes hajtóművek általában nagyobb hatásfokot érnek el, mivel az erő egy egyenes tengely mentén áramlik, kevesebb kapcsolási ponttal, míg a derékszögű változatok további sebességfokozattal rendelkeznek az irányváltáshoz, ami valamivel nagyobb veszteséget eredményez.

2. kérdés: Mi a különbség a soros és derékszögű bolygókerekes hajtóművek között a beépítési térben?
V2: A beépített kialakítások nagyobb tengelyirányú teret igényelnek, de kevesebb radiális teret, míg a derékszögű kialakítások csökkentik az axiális hosszt és rugalmas motorpozicionálást tesznek lehetővé a megnövekedett radiális méretek árán.

3. kérdés: Milyen különbségek vannak a soros és derékszögű bolygókerekes sebességváltók között a nyomatékképesség tekintetében?
A3: Mindkét kialakítás hasonló nyomatékszintet biztosít megfelelő tervezés esetén, bár a derékszögű sebességváltók megerősített házakra támaszkodnak a kombinált terhelési irányok kezelésére.

4. kérdés: Mi a különbség a soros és a derékszögű bolygókerekes hajtóművek között a karbantartás során?
A4: A soros sebességváltók általában kevesebb karbantartást igényelnek az egyszerűbb szerkezet miatt, míg a derékszögű sebességváltók további ellenőrzést igényelhetnek a kúpkerekes fokozat miatt.

5. kérdés: Milyen különbségek vannak a soros és derékszögű bolygókerekes hajtóművek között az alkalmazási alkalmasság tekintetében?
A5: A soros sebességváltók nagy pontosságú, nagy sebességű rendszerekhez illeszkednek, míg a derékszögű sebességváltók a helyszűke vagy többirányú gépelrendezésben jeleskednek.

6. kérdés: Mi a különbség a soros és a derékszögű bolygókerekes hajtóművek között a gyártás összetettsége tekintetében?
6. válasz: A derékszögű kialakítások bonyolultabb megmunkálási és igazítási folyamatokat foglalnak magukban, míg a soros kialakítások előnyt jelentenek az áramvonalas gyártás és összeszerelés előnyeiből.
