Kardántengely Peecon függőleges takarmánykeverőkhöz
  • Kardántengely Peecon függőleges takarmánykeverőkhözKardántengely Peecon függőleges takarmánykeverőkhöz
  • Kardántengely Peecon függőleges takarmánykeverőkhözKardántengely Peecon függőleges takarmánykeverőkhöz

Kardántengely Peecon függőleges takarmánykeverőkhöz

Csere kardántengelyek PEECON függőleges takarmánykeverőkhöz 865, 1100, 1300 és 1500. CAT6 állandó sebességű főtengely; traktoroldali bordás opciók 1,375-6 (540 ford./perc), 1.375-21 (1000 ford./perc) és 1.750-20 (1000 ford./perc); keverőoldali bemenet jellemzően 1.750-6. Automatikus kikapcsolás tengelykapcsoló nyomatéka 2500–3500 N·m; nyírócsavarok 2920 N·m névleges nyomatékkal. A tengely hossza, a járom mérete, a bordás kombináció és az árnyékolás konfigurációja rajzra tehető. A MOQ és az átfutási idő megrendelésenként kerül visszaigazolásra, mivel ezek a modelltől és a konfigurációtól függenek. Küldje el a keverőgép modelljét és a traktor TLT tengelyét – mi megerősítjük a hajtáslánc-kombinációt és árajánlatot adunk.

Nagykereskedelmi csere hajtáslánc · PEECON függőleges keverőcsalád

Nagykereskedelmi kardántengely PEECON függőleges takarmánykeverőkhöz – Műszaki adatok, MOQ, testreszabás és átfutási idő a takarmánykeverő cseréjéhez

Ha egy függőleges takarmánykeverő kardántengely meghibásodik, a bálázó vagy a keverő leáll, és a csere döntése három ellenőrzés: melyik PEECON modell, melyik bordás a traktor oldalán, és milyen tengelykapcsoló nyomatékot képes a keverő váltó vegye. Ez az oldal felsorolja ezt a három elemet az ebben a tartományban található négy keverőmodellhez képest, valamint a fő CV-t tengely- és tengelykapcsoló cikkszámokat, így megerősítheti a specifikációt, mielőtt árajánlatot kérne.

Árképzés és MOQidézettel
Átfutási időMegrendelésenként
TestreszabásRajz alapú
DokumentumokKérésre

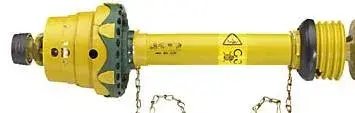

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON függőleges takarmánykeverő kardántengely – CAT6 állandó sebességű csukló és 2500 sorozatú tengelykapcsoló vége.

Legfontosabb specifikációk

  • FőtengelyCAT6 állandó sebesség
  • Traktor bordája1,375-6 · 1,375-21 · 1,750-20
  • Keverő bemenetÁltalában 1,750-6
  • Tengely nyomatéka3800 N·m névleges / 4200 N·m csúcs
  • Tengelykapcsoló nyomatéka2500 – 3500 N·m
  • Nyírócsavar járom2920 N·m
  • Mixer modellek865 · 1100 · 1300 · 1500
  • A traktor teljesítménye95-200 LE minimum
  • TestreszabásHossz, járom, bordás, pajzs

Model Matrix — Melyik PEECON keverőnek melyik TLT-re van szüksége

PEECON865
  • Kapacitás865 CFT
  • Csigák2
  • Min. hatalom95 LE
  • HajtásláncCAT6 önéletrajz
  • SplineTraktorral
PEECON1100
  • Kapacitás1100 CFT
  • Csigák2
  • Min. hatalom135 LE
  • HajtásláncCAT6 önéletrajz
  • SplineTraktorral
PEECON1300
  • Kapacitás1300 CFT
  • Csigák3
  • Min. hatalom180 LE
  • HajtásláncCAT6 önéletrajz
  • SplineTraktorral
PEECON1500
  • Kapacitás1500 CFT
  • Csigák3
  • Min. hatalom200 LE
  • HajtásláncCAT6 önéletrajz
  • SplineTraktorral

Ebben a teljesítménytartományban a legtöbb traktor 1.750-20-as TLT-csonkot használ, a legtöbb PEECON keverő ebben a tartományban pedig 1.750-6-os bemenetet használ. tengely. Mindkét oldal egymástól függetlenül illeszkedik - a keverőoldalt a keverő, a traktor oldalát a keverő rögzíti a traktor. Megrendelés előtt erősítse meg mindkettőt.

CAT6 állandó sebességű főtengely – szerelvény és féltengely alkatrészszámok

Teljes CV-szerelvény és féltengely referencia a CAT6 főtengelyhez
Traktor kimenő tengely Teljes önéletrajz összeszerelési cikkszám CV 1/2 tengely cikkszám Végezzen fél (2500) cikkszámot
540 ford./perc, 1,375" × 6 spline 392206 392206-FÉL 2500-MEGVALÓSÍTÁS-FÉL
1000 ford./perc, 1,375" × 21 spline 392221 392221-FÉL 2500-MEGVALÓSÍTÁS-FÉL
1000 ford./perc, 1,750" × 20 spline 392220 392220-FÉL 2500-MEGVALÓSÍTÁS-FÉL

A teljes CV-szerelvényt előzsírozott csatlakozással szállítjuk. Ha csak az egyik felét kell cserélni, akkor a féltengelyt Az alkatrészszám az, amelyet megrendel. A munkagép fele mindhárom traktoroldali változat között megoszlik.

Tengelykapcsoló és járom kiválasztása – Nyomatékok és cikkszámok

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft

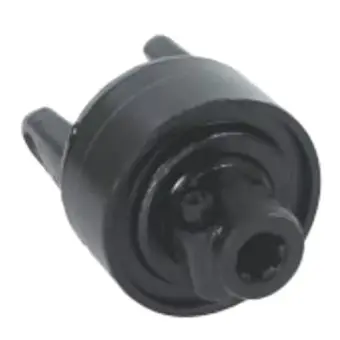

2500-as sorozatú automatikus lekapcsoló tengelykapcsoló – K64 és K64/24 karosszéria.
2500-as sorozatú automatikus kikapcsoló tengelykapcsolók
Alkatrészszám Modell Átmérő Splinek Nyomaték
134467 K64/24 1.750 20 3500 N·m
LAF20250MDAL67 K64 1.750 20 2500 N·m
135416 K64/24 1.375 6 2700 N·m
135362 K64/24 1.750 6 2700 N·m
135986 K64/24 1.750 20 2700 N·m
2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft

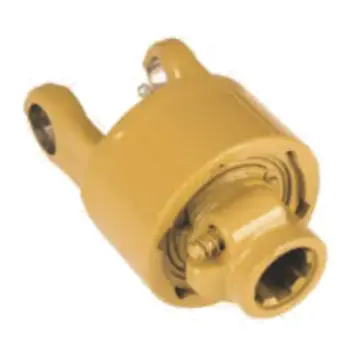

2500-as sorozatú nyírócsavarok – KB61, KB61/2 és BTL karosszéria.
2500-as sorozatú nyírócsavarok
Alkatrészszám Modell Átmérő Splinek Nyomaték
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2920 N·m
355272 KB61/2 1.375 6 2920 N·m
4250104 KB61/2 1.375 6 2920 N·m
BTL67205610A BTL 1.750 20 2920 N·m
4250105 KB61/2 1.750 20 2920 N·m
BTL67345610A KB61 1.750 6 2920 N·m
338427 KB61/2 1.750 6 2920 N·m
392340 KB61/2 1,9375 RD 0,50 kulcs —

A két kuplungcsalád szervizben nem cserélhető fel. Az automatikus kikapcsoló tengelykapcsolók csúszás után újra bekapcsolnak, így olyan keverőkhöz illeszkednek, amelyek indításkor esetenként túlterhelésnek vannak kitéve. A nyírócsavarok feláldozzák a csavart túlterhelés esetén és újra kell csavarozni, mielőtt a keverő újra működne, így olyan keverőkhöz illeszkednek, ahol a törött csavart könnyebb kicserélni mint egy túlmelegedett kuplungcsomag. A szélesebb körre vonatkozó teljes referencia aTLT tengely takarmánykeverőkhözoldalon.

Műszaki adatok – tengely, csukló és pajzs

Tengely és csukló

Főtengely
CAT6 állandó sebesség
Tengely anyaga
Edzett ötvözött acél, köszörült
Tengely átmérője
φ62 mm
Közös szög
±45°
Hordozó
Négygömb alakú görgő
Névleges nyomaték
3800 N·m
Csúcsnyomaték
4200 N·m
Sebesség tartomány
540-1000 ford./perc

Tömítés és védelem

Tömítés anyaga
Hidrogénezett nitril gumi
Tömítési hőm. hatótávolság
–45 °C és 130 °C között
Porvédő
Három ajak spirális forgácshoronnyal
Pajzs
Teljes lefedettség, gyorscsatlakozás
A traktor teljesítménye
80-220 LE
Keverő kompatibilitás
PEECON, KUHN (20 m³ és több)
Testreszabás
Hossz, járom, bordás, pajzs
Dokumentáció
Kérésre szállítjuk

A fenti specifikációk a jelenlegi gyártási felépítést tükrözik. Nem szabványos tengelyhossz vagy járomméret esetén a rajz irányít. A szélesebb választék más takarmánykeverők márkákhoz, beleértveKiváló takarmánykeverők, van szerepel a kategória oldalon, és a megfelelőttakarmánykeverő sebességváltókülön oldalon található.

Hogyan történik a Megrendelés megerősítése

Küldje el a modellt és a spline-t

Adja meg a PEECON keverő modellt (865 / 1100 / 1300 / 1500) és a traktor TLT csonkjának méretét.

Erősítse meg a hajtásláncot

Visszaküldjük a hozzáillő CV összeállítást, tengelykapcsoló családot és cikkszám kombinációt.

Rajz és idézet

Egyedi hosszúságokra vagy járomokra a gyártás előtt rajzot adnak ki. Az árajánlat felsorolja a megerősített konfiguráció MOQ-ját és átfutási idejét.

Gyártás és kiszállítás

A szabványos tengelyek a megerősített ütemezés szerint mozognak; az egyedi tengelyek a rajz jóváhagyása után mozognak.

A MOQ és az átfutási idő rendelésenként kerül feltüntetésre, mert függ a modelltől, a spline kombinációtól és attól, hogy a a tengely szabványos vagy rajz szerint készül. Ezen az oldalon semmi sem kötelezi el magát egy olyan fix szám mellett, amely nem állna fenn a eltérő konfiguráció. AKardántengely tartományoldalon felsorolja a többi mezőgazdasági kategóriát.

Gyakran Ismételt Kérdések

Ez a kardántengely mely PEECON keverőmodellekre vonatkozik?

A 865, 1100, 1300 és 1500. A traktor minimális teljesítménye mindegyiknél 95 LE, 135 LE, 180 LE és 200 LE, a fenti modellmátrix szerint. Mind a négyen CAT6 állandó sebességű főtengely fut.

Milyen bordát használnak a traktor és a keverőoldalon?

Ebben a tartományban a legtöbb traktor 1,750-20-as tengelyt használ, a legtöbb keverő pedig 1,750-6-os bemeneti tengelyt. Az 1.375-6 (540 ford./perc) és az 1.375-21 (1000 ford./perc) traktoroldali opciók is elérhetők. A traktoroldal és a keverőoldal egymástól függetlenül illeszkedik – rendelés előtt erősítse meg mindkettőt.

Mekkora a tengely és a tengelykapcsoló nyomatéka?

A CAT6 főtengely 3800 N·m folyamatos és 4200 N·m pillanatnyi csúcsra van méretezve. A 2500-as sorozat automatikus lekapcsoló tengelykapcsolói 2500 N·m és 3500 N·m között vannak. A nyírócsavar-tekercsek névleges nyomatéka 2920 N·m.

Tudsz szállítani nem szabványos tengelyhosszt vagy kengyelt?

Igen. A tengely hossza, a járom mérete, a bordás kombináció és az árnyékolás konfigurációja rajzra tehető. Küldje el a meglévő akna méreteit, vagy vázlatrajzot a kötési középpontok megjelölésével, és megerősítjük a megvalósíthatóságot.

Mi a MOQ és az átfutási idő?

A MOQ és az átfutási idő megrendelésenként visszaigazolva. Ezek a modelltől, a spline-kombinációtól és attól függnek, hogy a tengely szabványos vagy rajz alapján készült. Küldje el a keverőmodelljét és a traktor TLT tengelyét, és árajánlatot adunk ki, amely felsorolja az adott konfiguráció MOQ-ját és átfutási idejét.

Kérjen árajánlatot PEECON keverőjére

Küldje el PEECON keverőmodelljét (865 / 1100 / 1300 / 1500) és a traktor TLT csonkjának méretét (1.375-6, 1.375-21 ill. 1,750-20). Megerősítjük a hajtáslánc-kombinációt és a cikkszámot, és árajánlatot adunk ki MOQ-val és átfutási idővel ehhez a konfigurációhoz. Az egyedi hosszúságok és a jármák rajz ellenében vannak feltüntetve.
