Műanyag kúpkerekek

A Raydafon műanyag kúpkerekes fogaskerekeket gyárt Ningbóban, Kínában, POM-ból és nejlonból öntött derékszögű hajtásokhoz. A szabványos arányok 1:1, 2:1, 3:1, 4:1 és 5:1; hangmagasság modulok M0,25-M1; a fogak száma 10-60; furatátmérők 3,0-10,0 mm; külső átmérők 8,7-60,4 mm; üzemi hőmérséklet -40 °C és +80 °C között. A cikkszámok a következők: GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GBBS21M51205, GBBS21M51205 GB1M512* és GB1M512BS*. A BS utótag sárgaréz betétet és rögzítőcsavart jelöl. Fontos: A GB1M512* és a GB1M512BS* csak a 60 fogú kúpkerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekeihez egyezik, es nem kompatibilisek mas fogaskerekekkel. Az öntött foggeometria csendes, szoros hálót biztosít; a polimer önkenő és vegyszerálló. Rajzolható egyedi modul, fogszám, furat, agy és anyagminőség; árajánlat 24 órán belül.

Műanyag kúpkerekek – egyedi öntött POM és nylon, M0,25-M1

Derékszögű meghajtó fogaskerekek kis precíziós mechanizmusokhoz: teljes áttételcsalád 1:1-től 5:1-ig 10-60 foggal, POM-ból vagy nylonból öntve, opcionális sárgaréz betéttel és rögzítőcsavarral. Elég halk a kávéfőzőkhöz és nyomtatókhoz, elég könnyű az akkumulátoros készülékekhez, és a világ bármely pontján használható rajzoláshoz.

  • 1:1 – 5:1Szabványos arányok
  • M0,25 – M1Pitch modul (mod)
  • 10-60Elérhető fogszámok
  • -40 és +80 °C közöttÜzemi hőmérséklet

Műanyag kúpkerekek derékszögű hajtásokhoz – egyedi öntött POM és nejlon

A műanyag kúpkerekes fogaskerék 90 fokkal elfordítja a hajtást a fém vágott fogak helyett öntött polimer fogak segítségével. Ez az egyetlen változtatás megszünteti a kenés szükségességét, csökkenti a pár súlyát, és észrevehetően csendesebbé teszi a hálót – ezért az elrendezés megjelenik a kávégépekben, nyomtatókban, függönymotorokban, robotporszívókban és kis távirányítós járművekben. A Raydafon ezt a családot gyártóként és beszállítóként a saját ningboi (Kína) gyárából állítja elő, így nincs kereskedelmi árrés Ön és a formázógép között.

A testreszabás azokra a paraméterekre terjed ki, amelyek általában meghatározzák, hogy egy fogaskerék illeszkedik-e: modul, fogak száma, furatátmérő, agy- és kiemelkedés méretei, áttétele és maga a polimer. Küldjön rajzot, minta felszerelést vagy akár fényképet méretekkel és mi megerősítjük a legközelebbi standard alkatrészt vagy árajánlatot adunk egy új szerszámra. Ugyanabból a műhelyből származó kapcsolódó termékek közé tartozik a szélesebbműanyag fogaskeréktartomány, aműanyag spirális fogaskerékcsalád párhuzamos tengelyű hajtásokhoz és a fémhezkúpkerékvonal, ahol a forgatónyomaték meghaladja a polimer által hordozható mennyiséget.

Műanyag kúpkerék műszaki adatok

  • Szabványos méretreferenciaΦ12 mm (az alábbi táblázatban felsorolt ​​méretekben is kapható)
  • Pitch modul (mod)M0,25, 0,5 és 1,0 a standard alkatrész tartományban
  • Anyag típusaMűanyag – POM, nylon (PA), vagy az ügyfél igénye szerint
  • Arányok1:1, 2:1, 3:1, 4:1, 5:1
  • Üzemi hőmérséklet-40 °C és +80 °C között
  • Választható funkciókSárgaréz betét, rögzítőcsavar, egyedi furat és agy
  • TestreszabásModul, fogszám, furat, fejhossz, fogszélesség, anyagminőség

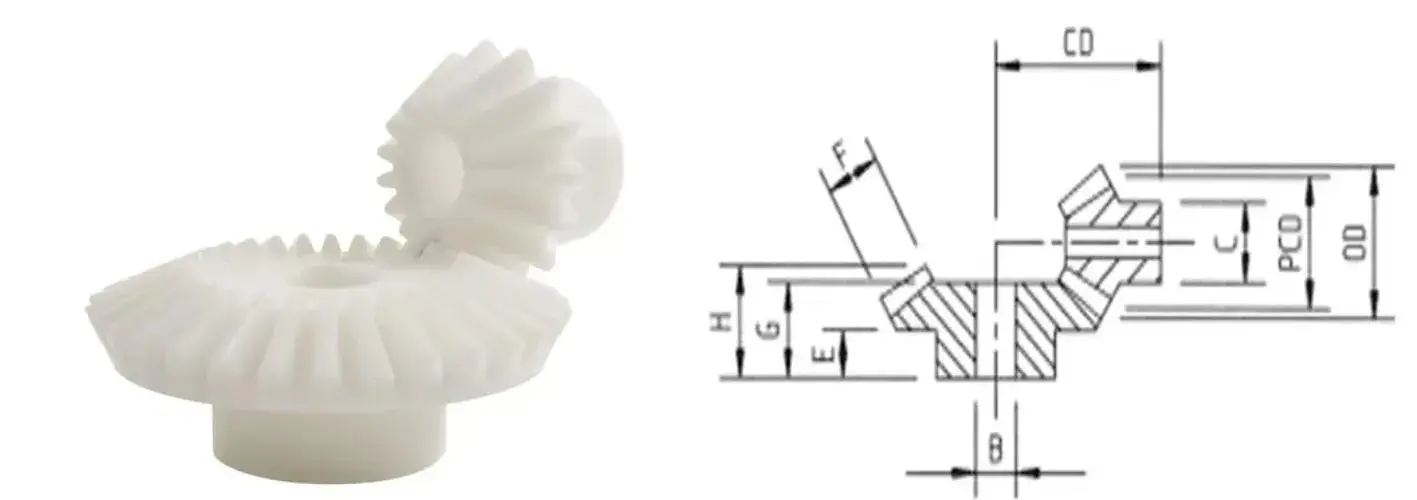

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referenciageometria a műanyag kúpkerék-családhoz – az alábbi méretbetűk ennek a rajznak felelnek meg.
1:1Egyenlő sebesség, derékszögű átvitel
2:1Csökkentse felére a kimeneti sebességet
3:1Harmadik sebességcsökkentés
4:1Negyedsebesség-csökkentés
5:1Ötödik sebességű csökkentés

Fontos egyezési megjegyzés:az aránypárokat együtt kell használni. Az egyenes fogú kúpkerekek 1:1 arányban áttételükön belül cserélhetők, deaz 5:1 arányú részek, amelyek cikkszáma *-ra végződik (GB1M512* és GB1M512BS*), csak a 60 fogas kúpkerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekeihez illenek meg - ezek geometrija nem kompatibilis semmilyen ms fogaskerekekkel.Kérjük, rendelés előtt erősítse meg a megfelelő cikkszámot.

Méretek, fogszámok és arányok

Minden méret mm-ben. Használja a B, CD, C, E, F, G és H betűket a fenti referenciarajzzal együtt, hogy ellenőrizze az illeszkedést saját elrendezéséhez.

Görgessen oldalra a táblázatban az összes oszlop elolvasásához. A jobb oldali oszlop az egyes alkatrészek sárgaréz betétjét és rögzítőcsavaros változatát mutatja.

Alkatrész sz. Hangmagasság
(mod)
száma
fogak
Minden méret mm-ben Sárgaréz betét
& beállító csavar
Külső átm. Hangmagasság átm. Furat átm. B CD Hub átm. C Főnök hossza E Fogszélesség F G hossz Hossza H
1:1 arány
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 arány
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 arány
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 arány
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 arány
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

A táblázat olvasása:A BS utótaggal ellátott alkatrészek sárgaréz betétet és rögzítőcsavart tartalmaznak a pozitív tengely rögzítéséhez. A B, CD, C, E, F, G és H betűk követik a fenti specifikációs részben található referenciarajzot. A kötőjel a hosszoszlopban azt jelenti, hogy a méret nem alkalmazható az adott részre. Nem biztos benne, hogy melyik pár illik az elrendezéséhez? Küldje el a rajzot vagy a tengelyméreteket, és mi egyeztetjük.

Termék részletek

Fényképek öntött műanyag kúpkerekes fogaskerekeinkről – fogforma, agy és sárgaréz betét opció.

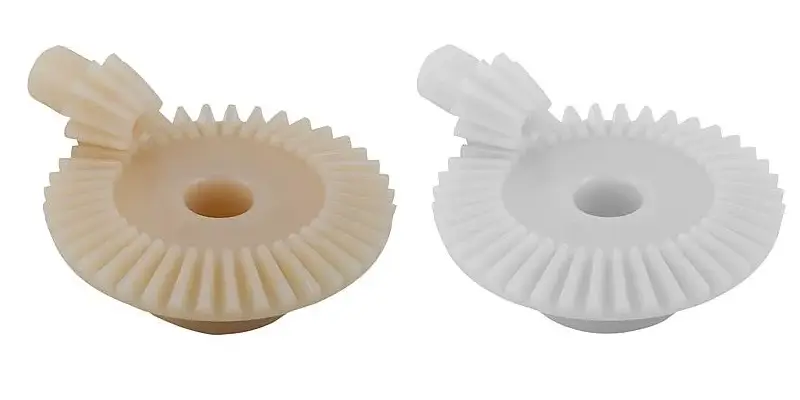

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Öntött műanyag kúpfogaskerekek – fogforma és agyrészletek az áttételi tartományban.

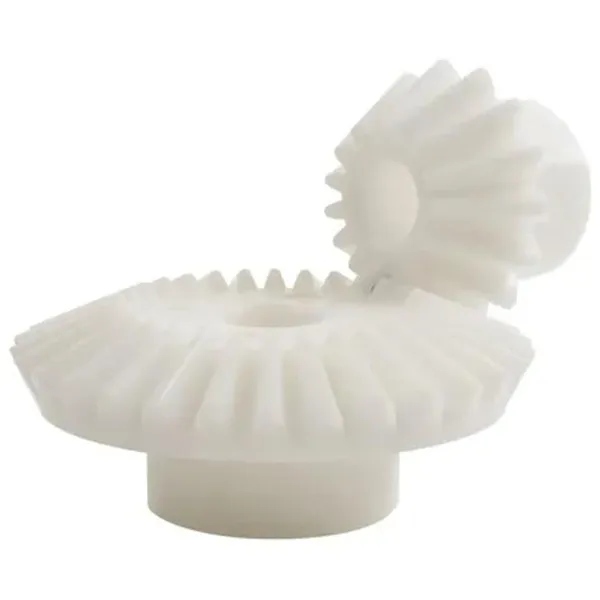

Plastic bevel gear pair in POM moulded for a right-angle drive
POM kúpkerékpár derékszögű meghajtáshoz.
Plastic bevel gear set assembled and checked before packing
A párosított fogaskerekek hálóját és holtjátékát a csomagolás előtt ellenőrizték.

Főbb előnyök

  • Tiszta, kopásálló polimerekA POM és a nylon ellenáll a nedvességnek és a vegyszerek széles skálájának, így a hajtómű továbbra is működik nedves, lemosható vagy enyhén korrozív környezetben, ahol a bevonatos fém fogaskerekek végül korrodálódhatnak. Nincs festés, nincs bevonat és nincs karbantartandó olajfólia.
  • Precízen formált fogakA fogak formája a formaüregből származik, nem pedig egy vágóeszközből, így az érintkezés szoros és egyenletes marad az egész tételben. Az eredmény egyenletes, halk forgás – ez a tulajdonság a leginkább számít a zajérzékeny eszközökben, mint például a kávéfőzők és a nyomtatók.
  • A fém tömegének töredékeAz alacsony tömeg csökkenti a tengelyek és a csapágyak terhelését, csökkenti a motor tehetetlenségét, és meghosszabbítja az akkumulátor élettartamát a hordozható és akkumulátoros termékekben.
  • Derékszögű meghajtó kompakt tokbanA kúpgeometria 90 fokban továbbítja az erőt anélkül, hogy külön hajtóműházra lenne szükség, így a kis mechanizmusok rövidek és egyszerűen összeszerelhetők.
  • Az Ön rajzához szabvaA modul, a fogszám, a furatátmérő, a kerékagy és a kiemelkedés méretei, az arány és a polimer minőség mind igény szerint gyártható. Ha a táblázatban egy szabványos alkatrész illik, akkor ezt mondjuk, és megtakarítjuk a szerszámköltséget.
  • Közvetlen gyári ár és ellenőrzésA formázás, az ellenőrzés és a csomagolás házon belül történik, így nincs köztes árrés, és a minőséget ugyanaz a csapat ellenőrzi, amelyik az alkatrészt készítette.

Alkalmazások

A könnyű súly, a halk futás és a korrózióállóság kombinációja a műanyag kúpkerekes fogaskerekeket alkalmassá teszi kis derékszögű hajtásokhoz több termékcsaládban.

Okos otthoni eszközök

Az intelligens függönygépek csendesen nyílnak és záródnak, anélkül, hogy megzavarnák a helyiséget, míg a robotporszívók ugyanazt a derékszögű hajtást használják a mászáshoz és a kanyarodáshoz alacsony fogyasztás mellett és hosszú élettartammal.

Irodai berendezések

A nyomtatók egyenletes fogformára támaszkodnak a sima papíradagolás és az alacsony működési zaj érdekében, az iratmegsemmisítők pedig vegyszerállóságot és kopásállóságot használnak, hogy megbirkózzanak a folyamatos papírterheléssel, idő előtti meghibásodás nélkül.

Játékok és fogyasztási cikkek

A távirányítós járművek előnyére válik az alacsony tömeg, ami javítja az akkumulátor élettartamát, míg a polimer tolerálja az ejtéseket és az ütéseket. A gyermektermékekhez megfelelő anyagminőségek állnak rendelkezésre.

Kávégépek és kisgépek

A zárt készülékek derékszögű meghajtói anélkül működnek, hogy a környező alkatrészek zsírral szennyeződnének, és az öntött háló alacsony működési zajt biztosít otthoni környezetben.

Műszerek és kis működtetők

Kompakt 90 fokos átvitel a mérő- és pozicionáló mechanizmusokban, ahol előnyt jelent az alacsony tehetetlenség és a nem mágneses, nem rozsdásodó alkatrészek.

Egyedi gépek

Bármilyen kis derékszögű hajtás, ahol egyébként fém kúppárra, külön házra és kenési pontra lenne szükség. Küldje el a rajzot és a feladatot, és tanácsot adunk az anyaggal és az arányokkal kapcsolatban.

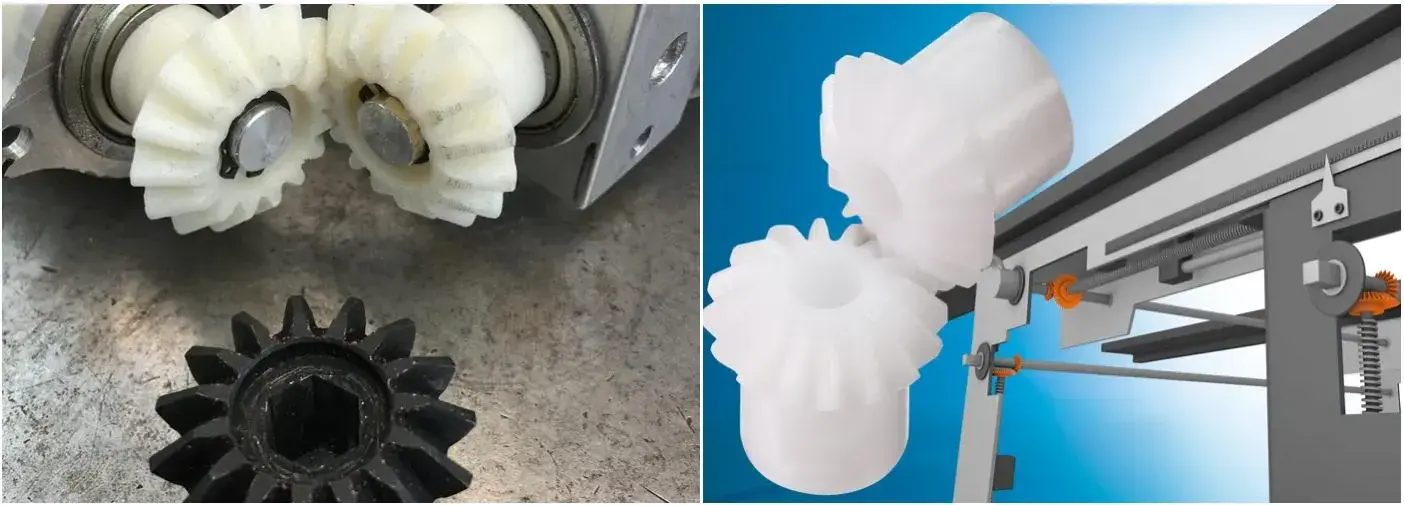

Plastic bevel gears used in smart home, office equipment and toy applications
Műanyag kúpkerekes fogaskerekek okosotthonokban, irodai berendezésekben és fogyasztói termékekben.

Vevői GYIK

  • Készíthetsz műanyag kúpkereket a rajzom alapján vagy mintából?Igen. Küldjön el egy méretezett rajzot vagy a minta hajtóművet modullal, fogszámmal, áttétellel, furattal és anyagpreferenciával. Megerősítjük, hogy a fenti táblázatban egy meglévő szabványos alkatrész illeszkedik-e, vagy új öntőformát ajánlunk, és először egy megmunkált prototípust tudunk szállítani, ha a szerszámozás előtt ellenőrizni szeretné a geometriát.
  • Melyik anyagot válasszam, POM-ot vagy nejlont?A POM a szokásos választás a precíziós kúppárokhoz, mert merev, alacsony súrlódású és mérettartó páratartalom mellett is, ami előre láthatóan tartja a középtávolságot és a holtjátékot. A nylon szívósabb és jobban elnyeli az ütéseket, de elnyeli a nedvességet és kissé elmozdul. Mondja el nekünk a terhelést, a sebességet és a környezetet, és mi ajánlunk egyet.
  • A fogaskerekeket párosítva szállítják?A kúppár csak azzal a csatlakozó fogaskerékkel működik megfelelően, amelyhez tervezték. A csillaggal jelölt alkatrészek (GB1M512* és GB1M512BS*) csak a 60 fogas fogaskerékkel egyeznek, és nem kompatibilisek más fogaskerekekkel. Minden más alkatrészszám esetén rendelés előtt erősítse meg velünk az illeszkedő alkatrészt, és mi ellenőrizzük a párt.
  • Mit jelent a BS utótag a cikkszámon?A BS sárgaréz betétet és rögzítőcsavart jelöl, amely pozitív mechanikai rögzítést biztosít a tengelyen ahelyett, hogy egy sima öntött furatra hagyatkozna. Ez a szokásos választás, ahol a sebességváltó hátrameneti terhelést vesz fel, vagy ahol a tengely illesztése nem csúszik.
  • Mi az üzemi hőmérséklet, és szállíthat-e magasabb hőmérsékletű anyagot?A szabványos tartomány -40 °C és +80 °C között van. A melegebben működő berendezésekhez olyan anyagokat lehet árazni, mint a PEEK vagy PPS; mondja meg nekünk a folyamatos üzemi hőmérsékletet, és mi megerősítjük, mire van szüksége az alkalmazásnak.
  • Milyen átfutási idővel és rendelési feltételekkel rendelkezik?Küldje el a cikkszámot vagy a rajzot a kívánt mennyiséggel. Válaszolunk az árral, a szerszámszükséglettel, ha van ilyen, és az átfutási idővel – általában 24 órán belül. A szabványos alkatrészeket a gyártási raktárról szállítják; új szerszámozás követi a megerősített rajzot.

Kapcsolódó termékek és további olvasnivalók

Kérjen árajánlatot műanyag kúpkerékre

Küldje el a cikkszámot a fenti táblázatból vagy saját rajzát – modul, arány, fogszám, furat és mennyiség. Megerősítjük a párosításhoz való illeszkedést, tanácsot adunk az anyaggal kapcsolatban, és 24 órán belül válaszolunk az árral és az átfutási idővel.

Kérdés küldése most

* Az arányokat egyező párként kell megrendelni. A méretek a specifikációk részben található referenciarajzot követik; Kérjük, rendelés előtt erősítse meg a végleges rajzot az összeállítással szemben. A sárgaréz betétes és rögzítőcsavaros változatokat a BS utótag azonosítja.
