Spirális kúpkerék

A Raydafon spirális kúpkerekes fogaskerekeket gyárt derékszögű hajtásokhoz saját gyárában, a kínai Ningbóban. Az ívelt fogsor két vagy több fogat minden pillanatban érintkezésben tart, így a hajtás egyenletesebben és halkabban működik, mint egy azonos méretű egyenes kúppár, és méreteihez képest nagyobb nyomatékot hordoz. A szabványos modulok M3-tól M12-ig futnak, DIN6-tól DIN9-ig terjedő precíziós fokozatokkal, ISO, DIN, ANSI, JIS vagy BS szabvány szerint. Az anyagok közé tartozik az ötvözött acél, C45, rozsdamentes acél, sárgaréz, réz, alumínium és POM, felületkezeléssel a cink- és nikkelezéstől a fekete-oxidig, Geomet és Dacrometig. A fogaskerék akár öt foggal is vágható, ami nagy redukciós arányt tesz lehetővé egyetlen derékszögű szakaszban, és a fogak oldalai hőkezelés után köszörülhetők a nagyobb pontosságú fokozatok érdekében. A fogaskerekeket párban szállítjuk, az érintkezési mintát kiszállítás előtt ellenőrizzük. Küldje el rajzát vagy mintáját árajánlatért 24 órán belül.

Spirális kúpkerék – ívelt fogú derékszögű hajtás, M3-tól M12-ig

A spirális kúpkerék a derékszögű sebességváltó választása, amikor a simaság és a teherbírás mindennél fontosabb. Az ívelt fogsorok két vagy több fogat tartanak minden pillanatban érintkezésben, így a hajtás csendesen működik, egyenletesen kopik és sokkal nagyobb terhelést hordoz, mint egy azonos méretű egyenes ferde pár. A Raydafon ezeket a fogaskerekeket saját gyárában vágja, hőkezeli és csiszolja a kínai Ningbóban.

5 fog minimumA fogaskeréken, amely lehetővé teszi a nagy egyfokozatú áttételeket
DIN6 – DIN9Precíziós minőségek, köszörülés igény szerint
M3 – M12Szabványos modulok, a többi rajzhoz

Tervezési indoklás

Miért válasszon spirális kúpkerekes fogaskereket az egyenes kúpkerék helyett?

A kettő közötti különbség teljes mértékben a fogak vonalában van. Az egyenes kúpkerék fogai sugárirányban futnak, így mindegyik fog teljes szélességében ugyanabban a pillanatban érintkezik a páros fogakkal – egy hirtelen ütközés, amely minden fognál megismétlődik. A spirális kúpfogaskerék fogai egy ívben vannak vágva, így az érintkezés a fog egyik végén kezdődik, és átsöpör a másikig, pontosan úgy, ahogy a cipzár záródik. Ez az egyetlen geometriai változás felelős minden alábbi előnyért.

Spirális kúpkerék

  • Két vagy több fog mindig osztozik a terhelésen, mert az átfedési együttható nagyobb
  • Fokozatos kapcsolódás az ütközés helyett, így a futási zaj lényegesen alacsonyabb
  • Az érintkezési nyomás egy hosszabb érintkezési vonalon terjed, egyenletesebb kopást biztosítva
  • A fogaskerekes fogaskerekek akár 5 foggal is futhatnak, így nagy arányt tesz lehetővé egyetlen szakaszban
  • Az érintkezési minta a vágófej sugarával állítható, és köszörüléssel tovább javítható
  • Axiális erőt hoz létre, amelyet a tengelycsapágyakat ki kell választani, hogy elviseljék

Egyenes kúpkerék

  • Az egyik fog viseli a teljes terhelést a bekötés pillanatában
  • Minden egyes fogbelépésnél nagyobb zaj és vibráció keletkezik
  • Magasabb helyi érintkezési nyomás, így a kopás hajlamos koncentrálni
  • A fogaskerék gyakorlati minimális fogszáma magasabb, ami korlátozza az egyfokozatú arányt
  • Egyszerűbben és olcsóbban vágható, amely alkalmas alacsony sebességű, alacsony zajszintű kritikus meghajtókhoz
  • Nem keletkezik axiális erő, így a csapágyválasztás egyszerűbb

Egy tervezési pont, amelyet érdemes tervezni:mivel a fogsor spirális, egy spirális kúpkerék axiális tolóerőt hoz létre a tengely mentén. Ez nem hiba – ez a zökkenőmentes eljegyzés ára. A csapágyakat úgy kell megválasztani, hogy elvigyék, ezért a spirális kúppárt általában a tengellyel és a csapágyelrendezéssel együtt írják elő, nem pedig az egyenes kúppár beugró cseréjeként.

Műszaki adatok

A spirál kúpkerekes fogaskerekek műszaki adatai és elérhető opciók

  • Modellszám (modul)M3, M4, M5, M8, M12 és mások
  • FogformaSpirál (íves fogsor), derékszögű hajtás
  • Minimális fogaskerék fogszám5 fog
  • Precíziós fokozatokDIN6, DIN7, DIN8, DIN9
  • SzabványokISO, DIN, ANSI, JIS, BS és nem szabványos / rajzhoz
  • AnyagokÖtvözött acél, C45 acél, rozsdamentes acél, sárgaréz, réz, alumínium, POM
  • FogfeldolgozásMarott, edzett vagy őrölt (a nagyobb pontosságú minőségeknél köszörülést alkalmaznak)
  • Tolerancia0,001 mm – 0,1 mm a jellemzőktől és a pontosságtól függően
  • FelületkezelésHorganyzott, nikkelezett, passziválás, oxidáció, eloxálás, Geomet, Dacromet, fekete oxid, foszfatizálás, porbevonat, elektroforézis
  • További műveletekSörétszórás, homokfúvás, hőkezelés, izzítás, temperálás, polírozás
  • CsomagolásMűanyag zacskó és karton, vagy fa tok
  • Fizetési feltételekT/T, L/C
  • Gyártási átfutási idő20 munkanap minták, 25 nap tömeges
  • MintákMintaár 2–100 USD; minta expressz fuvar, amelyet az ügyfél fizet

Full specification sheet. Görgessen oldalra a táblázatot mobileszközön az összes sor elolvasásához.

Tétel Specifikáció
Modellszám M3, M4, M5, M8, M12 stb.
Anyag Sárgaréz, C45 acél, rozsdamentes acél, réz, POM, alumínium, ötvözet és mások
Standard ISO, DIN, ANSI, JIS, BS és nem szabványos
Pontosság DIN6, DIN7, DIN8, DIN9
Fogak kezelése Edzett, őrölt vagy őrölt
Tolerancia 0,001 mm – 0,01 mm – 0,1 mm, a jellemzőtől és a megadott pontossági fokozattól függően
Felületkezelés Horganyzott, nikkelezett, passziválás, oxidáció, eloxálás, Geomet, Dacromet, fekete oxid, foszfatizálás, porbevonat, elektroforézis
Befejezés Sörétszórás, homokfúvás, hőkezelés, izzítás, temperálás, polírozás
Tételek csomagolása Műanyag zacskó és karton, vagy fa csomagolás
Fizetési feltételek T/T, L/C
Gyártási átfutási idő 20 munkanap a mintánál, 25 nap a tömegesnél
Minták Mintaár 2-100 USD között. Az ügyfél által fizetett expressz fuvarminta.
Alkalmazás Automata vezérlőgépek, félvezetőipar, általános ipari gépek, orvosi berendezések, napenergia-berendezések, szerszámgépek, parkolórendszerek, nagysebességű vasúti és légi közlekedési berendezések és hasonlók

A toleranciáról és a precizitásról:a táblázatban szereplő adatok a teljes termékcsaládra kiterjedő tartományt mutatnak, nem pedig egyetlen garantált értéket. A tűrés a mért jellemzőtől, a modultól és az Ön által megadott precíziós fokozattól függ – a DIN6-os földi hajtóműnek sokkal szigorúbb határértékei vannak, mint a DIN9-es marásnak. Mondja el nekünk összeszerelésének holtjátékát és érintkezési mintázatát, és mi megerősítjük, hogy milyen minőségre és feldolgozásra van szüksége felszerelésének.

Gyártás

Hogyan gyártjuk és szabályozzuk a spirális kúpfogaskerekek minőségét

A spirális kúpkerekes fogaskerekek a legnehezebben gyártható fogaskerekek közé tartoznak, mivel a fogoldal egy ívelt felület, amelyet elő kell készíteni, nem egyszerűen levágni. A folyamat, amelyet minden megrendelésnél futtatunk, szándékosan szekvenciális: minden lépést befejezünk és megvizsgálunk a következő megkezdése előtt, így a problémát nem a végső összeszerelés, hanem az azt létrehozó szakaszban észleljük.

Üres előkészítés

Az anyagot a rajz szerint választják ki, és a nyersdarabot elfordítják és borítják, hogy megállapítsák azokat a rögzítési felületeket és furatokat, amelyekre minden későbbi művelet hivatkozik.

Fogaskerék vágás

A fogoldalakat egy spirális kúpkerekes vágógépen állítják elő a vágófej sugarával, amely előállítja a kívánt spirálszöget és érintkezési mintát.

Hőkezelés

A tok keményítése növeli a fogfelület keménységét a kopásállóság érdekében, miközben a mag elég kemény marad ahhoz, hogy elnyelje a meghajtó által észlelt ütési terheléseket.

Fogcsiszolás

Ahol nagyobb precíziós fokozat van megadva, a szárnyat hőkezelés után köszörülik, hogy kijavítsák a torzulást, és javítsák az érintkezési felületet és a felületi minőséget.

Érintkezési minta ellenőrzése

A páros próbapadon fut jelölőanyaggal, így az érintkezési minta helyzete, alakja és mérete a rajzhoz képest ellenőrizhető, mielőtt a pár elengedné.

Ellenőrzés és csomagolás

Utolsó méretellenőrzés az összeállítás szempontjából fontos jellemzőkről, majd védőcsomagolás az exporthoz – műanyag zacskó és karton, vagy fadoboz nagyobb készletekhez.

Spiral bevel gear with curved tooth flanks produced by Raydafon

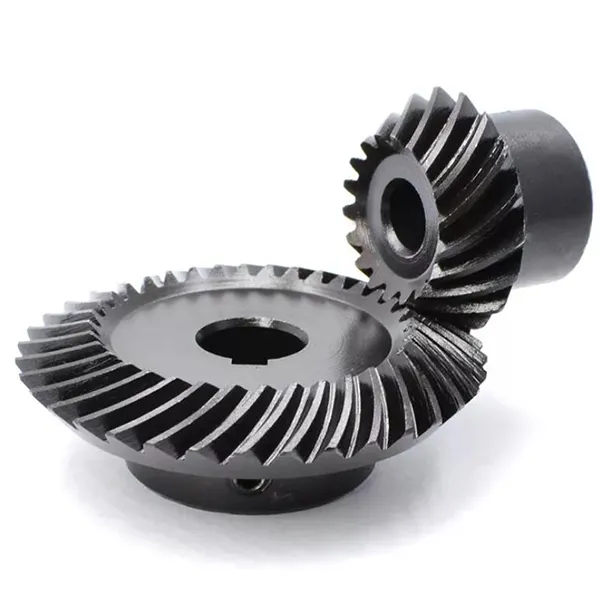

Spirális kúpkerék generált ívelt fogoldalakkal.
Spiral bevel gear pair showing matched contact pattern and mounting faces

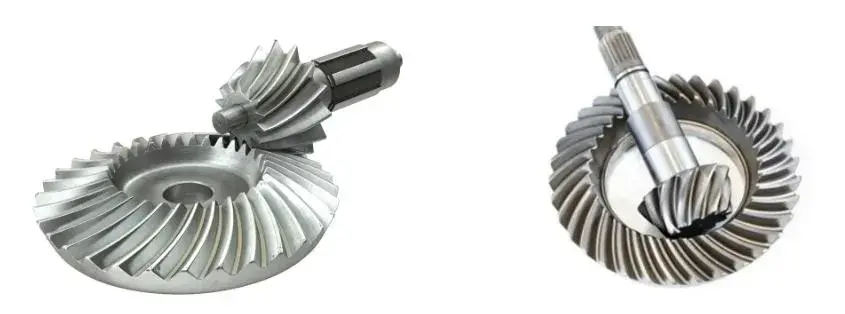

Illesztett fogaskerékpár – érintkezési minta és rögzítési felületek.
Spiral bevel gear tooth flank detail after grinding

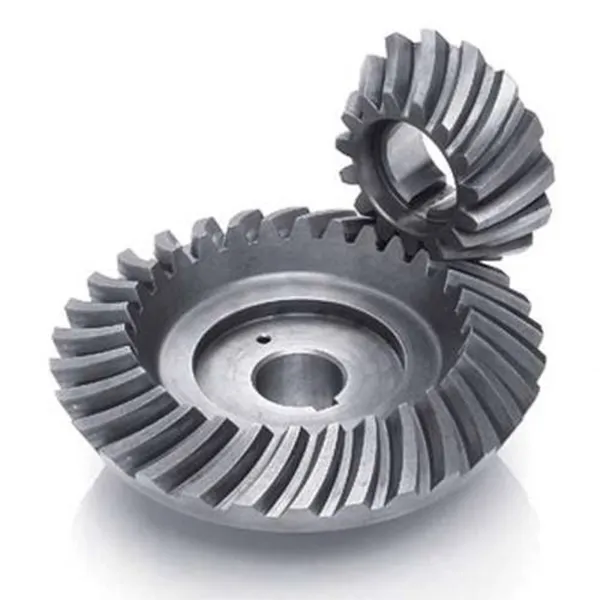

Fogoldali részlet köszörülés után.
Spiral bevel gear inspection and measurement before packing

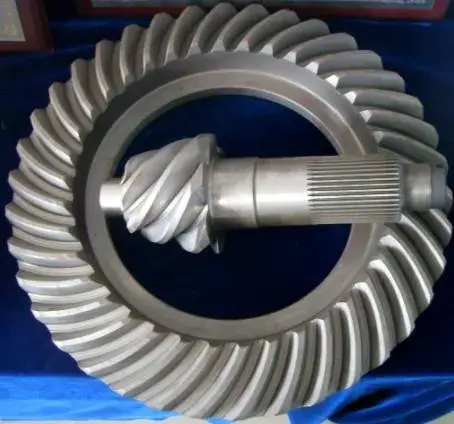

Csomagolás előtti végső méretellenőrzés.
Spiral bevel gear set prepared for export packing

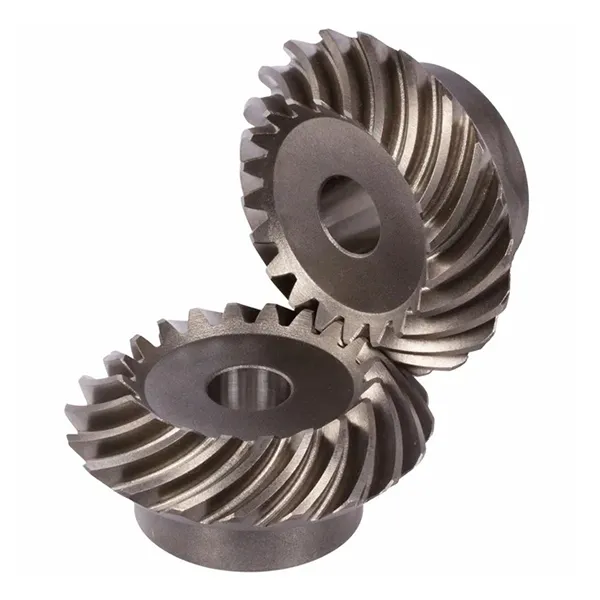

Export-csomagoláshoz előkészített hajtóműkészlet.

Főbb előnyök

Termékjellemzők

Sima futás és alacsony zajszint

Mivel a fogsor ívelt, legalább két fog minden pillanatban hálóban van, és a terhelés egyik fogról a másikra oszlik, miközben az érintkezés végigsöpör a szárnyon. Nincs egyetlen pillanatnyi teljes szélességű ütközés, mint az egyenes kúpkerekes hajtóműnél, így a vibráció és a zaj észrevehetően csökken – ez az, ami miatt ez a fog a szokásos választás a zaj szabályozására, a szerszámgépek orsóitól a személygépjárművek tengelyéig.

Nagy teherbírás és egyenletes kopás

A spirálszög növeli az átfedési együtthatót, ami azt jelenti, hogy több fog osztozik a terhelésen, és az érintkezési nyomás az egyes oldalakon alacsonyabb. A hosszabb érintkezési vonallal kombinált alacsonyabb nyomás egyenletesebben oszlatja el a kopást a fogfelületen, ahelyett, hogy a emelkedési vonal közelében koncentrálódna. A gyakorlati eredmény egy olyan fogaskerék, amely méretéhez képest nagyobb nyomatékot visel, és folyamatos terhelés mellett tovább tartja pontosságát.

Széles aránytartomány egyetlen fokozatban

A spirális ferde pár fogaskereke mindössze öt foggal vágható, ami lehetővé teszi, hogy kettő helyett egy derékszögű szakaszban nagy csökkentési arányt érjünk el. Egy géptervező számára ez kevesebb alkatrészt, rövidebb házat és kisebb holtjátékot jelent, ezért ez a fogforma olyan gyakran jelenik meg a kompakt derékszögű hajtóművekben.

Az érintkezési minta javítható

Mivel az oldalsó görbületet a vágófej sugara határozza meg, az érintkezési mintázat a vágási szakaszban eltolódhat és korrigálható, és hőkezelés után köszörüléssel tovább javítható. A fogak tényleges érintésének ellenőrzése az, ami elválasztja az éveken át csendesen működő fogaskerekeket a hónapokon belül nyüszítő és gödröcsölő hajtóművektől – és ez a képesség a gépen és a kezelőn múlik, nem csak a rajzon.

A feladatnak megfelelő anyagok és felületkezelések

Ugyanez a foggeometria előállítható ötvözött acélból nagy nyomatékú hajtásokhoz, C45-ös vagy rozsdamentes acélból, ahol a korrózióállóság számít, és sárgarézből, rézből, alumíniumból vagy POM-ból könnyebb vagy nem mágneses alkalmazásokhoz. Ezután a felületkezelést a környezetnek megfelelően választják ki – cink- vagy nikkelezés, fekete-oxid, Geomet vagy Dacromet a korrózióvédelemhez, eloxálás az alumíniumhoz, és porszórt bevonat vagy elektroforézis a megjelenés és a tartósság növelése érdekében.

Alkalmazások

Ahol spirális kúpkerekes fogaskerekeket használnak

Bárhol, ahol a hajtásnak 90 fokkal el kell fordulnia, miközben valódi nyomatékot hordoz, és csendben kell maradnia:

  • Szerszámgépek— orsóhajtások, indexelő fejek és előtoló mechanizmusok, ahol az átviteli pontosság határozza meg a kész alkatrész minőségét
  • Autóipar és közlekedés— differenciálmű és véghajtómű, ahol az alacsony zajszintű, nagy terhelésű derékszögű pár elengedhetetlen
  • Automata vezérlő gépek— bütykös indexelők, forgóasztalok és pick-and-place mechanizmusok
  • Félvezető és orvosi berendezések— olyan meghajtók, amelyeknek simának, csendesnek és ismételhetőnek kell lenniük, nem pedig pusztán erősnek
  • Napenergia berendezések— nyomkövető forgó hajtások, ahol a hajtómű egész évben kültéri körülmények között működik
  • Parkolórendszerek és logisztikai berendezések– kompakt derékszög-csökkentést igénylő emelő- és szállítószerkezetek
  • Nagysebességű vasúti és légiközlekedési földi berendezések— segédhajtások, amelyeknél előírják a megbízhatóságot és az alacsony vibrációt
  • Általános ipari gépek— szivattyúk, keverők, szállítószalagok és bármilyen kompakt derékszögű hajtómű

Ha az Ön alkalmazása nem szerepel a listán, írja le a feladatot – bemeneti fordulatszám, nyomaték, arány és rögzítési elrendezés. A spirális kúppárt az általa generált axiális tolóerő miatt általában a tengelyével és a csapágyelrendezésével együtt tervezik, tehát minél korábban látjuk az elrendezést, annál jobb az eredmény.

Testreszabás

Egyedi spirális kúpkerekek rajz szerint

A szabványos modulkínálaton túlmenően azok a paraméterek, amelyek eldöntik, hogy a fogaskerék illeszkedik-e az Ön házához, mind igény szerint előállíthatók. A tipikus testreszabás a következőket tartalmazza:

  • Modul és fogszám
  • Spirálszög és spirál keze
  • Arány és illesztett pár
  • Furat, kulcshorony és bordás
  • Az agy és a szerelési felület geometriája
  • Anyagválasztás
  • Precíziós fokozat DIN6-DIN9
  • Felületkezelés
  • Köszörült vagy mart fogoldal
  • Jelölés és páros készlet azonosítás

Küldjön méretezett rajzot, minta fogaskereket, vagy a szükséges áttételt, nyomatékot és borítékot, és mi megerősítjük a legközelebbi szabványos geometriát, vagy újat ajánlunk. A spirális kúppárokat egymáshoz illesztett készletként szállítjuk, ezért ha egy pár egyik fogaskerekét cseréli, mondja el nekünk – ha csak a felének cseréje történik, akkor általában zaj és gyors kopás lép fel, még akkor is, ha mindkét alkatrész mérete megfelelő.

Vevői GYIK

Vevői GYIK

  • Mi a különbség a spirális kúpkerék és az egyenes kúp fogaskerék között?A fogsor: az egyenes ferde fogak sugárirányban futnak és teljes szélességükben egyszerre kapcsolódnak be, míg a spirális ferde fogak íveltek, így az érintkezés fokozatosan söpör a fog egyik végétől a másikig. Az ívelt forma nagyobb átfedést biztosít, így több fog osztozik a terhelésen, egyenletesebb és csendesebb a futás, egyenletesebb a kopás, és a fogaskerék már 5 foggal vágható.
  • Csinálhatsz egy spirális kúpkereket a rajzomra vagy mintából?Igen. Küldjön méretezett rajzot vagy minta fogaskereket modullal, fogszámmal, spirálszöggel, áttétellel, furattal és anyaggal. Megerősítjük, hogy a geometria megfelel-e a meglévő szerszámoknak, vagy új maróbeállítást igényel, ennek megfelelően árajánlatot adunk, és körülbelül 20 munkanapon belül tudunk mintát adni.
  • Milyen anyagok és felületkezelések állnak rendelkezésre?Ötvözött acél és C45 a nagy nyomatékú hajtásokhoz, rozsdamentes acél, ahol korrózióállóság szükséges, és sárgaréz, réz, alumínium vagy POM könnyebb vagy nem mágneses alkalmazásokhoz. A felületkezelések közé tartozik a cink- és nikkelezés, passziválás, oxidáció, eloxálás, Geomet, Dacromet, fekete-oxid, foszfatizálás, porbevonat és elektroforézis. Mondja el nekünk a környezetet, és ajánlunk egyet.
  • Párosított párost vagy egyetlen fokozatot rendeljek?Rendelj egy párost. A spirális kúpfogaskerekek lapolva vannak, és érintkezési mintázatukat készletként ellenőrzik, így egy meglévő pár fogaskerekének csak egy fogaskerekének cseréje általában zajt és gyorsuló kopást okoz, még akkor is, ha mindkét alkatrész megfelelően mér. Ha csak az egyik hajtómű sérült, küldje el nekünk mindkettőt, hogy a csere a megmaradt alkatrészhez igazodjon.
  • Miért van szükség speciális csapágyakra egy spirális kúpkerekes fogaskerekes hajtóműhöz?A fogvonalban lévő csavarvonal szöge miatt a fogaskerék a tangenciális és radiális terhelés mellett axiális tolóerőt is generál a tengely mentén. A csapágyakat úgy kell kiválasztani, hogy elbírják ezt a tolóerőt – általában kúpos görgő vagy szögérintkező-elrendezés –, ezért a legjobb a spirális kúppárt a tengellyel és a csapágyelrendezéssel együtt megadni.
  • Milyen a toleranciája, az átfutási idő és a fizetési feltételek?A tűrés a jellemzőtől és a precíziós fokozattól függ, a családon belül 0,001 mm és 0,1 mm között van; mondja el nekünk a visszalépését és a kapcsolati minta követelményét, és mi megerősítjük, hogy melyik fokozat teljesíti azt. A minták körülbelül 20 munkanapot vesznek igénybe, a tömeges gyártás pedig 25 napot vesz igénybe, a mintaárak 2–100 USD, az ügyfél által fizetett expressz szállítás mellett, a fizetési feltételek pedig T/T vagy L/C.
