Nylon Spur Gears

A Raydafon egyedi nejlon homlokkerekeket gyárt PA66, POM, UHMWPE, ABS, PTFE, PPS és PEEK anyagból a kínai ningbói gyárában. A modulok M1-től M12-ig és tovább futnak, precíziós fokozatok DIN6-tól DIN9-ig, ISO, DIN, ANSI, JIS, BS vagy saját rajz alapján. A szálerősítésű PA66 nagyjából 60%-kal hosszabb élettartamot biztosít, mint a normál nejlon, és a fogaskerekek önkenőek – nincs olajozási pont, csendesebb a futás és a fém súlyának egy töredéke. A prototípusok megmunkálhatók a szerszámozás előtt, majd áthelyezhetők a formázásba a térfogat növelése érdekében. A minta átfutási ideje 20 munkanap, ömlesztve 25 nap, fizetés T/T vagy L/C útján, mintaárak 2 USD és 100 USD között mérettől és anyagtól függően. A tipikus felhasználási területek közé tartoznak az automatikus vezérlőgépek, a félvezetők kezelése, az orvosi berendezések, a napelemes nyomkövetők, a szerszámgépek és a parkolórendszerek. Küldje el rajzát vagy mintáját árajánlatért 24 órán belül.

Nylon Spur Gears – egyedi öntött és megmunkált, M1-től M12-ig

A Raydafon nylon homlokkerekes fogaskerekeket gyárt PA, POM, UHMWPE, ABS, PTFE, PPS és PEEK kivitelben azokhoz a meghajtókhoz, amelyek csendes járást és kenést igényelnek. Modulok M1-től M12-ig (és tovább), precíziós DIN6-DIN9-ig, szabványok ISO, DIN, ANSI, JIS és BS szabványokhoz, rajz alapján vagy visszafejtve a mintából.

Modul tartomány
M1 – M12+
Anyagok
PA / POM / PEEK …
Precíziós fokozat
DIN6 – DIN9
Minta átfutási idő
20 munkanap
Tömeges átfutási idő
25 nap
Fizetési feltételek
T/T, L/C

Egyedi Nylon Spur Gears — Gyártó és szállító Kínában

A Raydafon saját műhelyében, Ningbóban (Kína) készít rendelésre nejlon homlokkerekeket azon OEM-ek számára, akiknek katalógus-alkatrész helyett konkrét fogszámra, furatra, agyra vagy anyagra van szükségük. Küldjön el egy méretezett rajzot vagy egy minta felszerelést, és mi vagy vágjuk vagy formázzuk, az Ön terhelésének, sebességének és környezetének megfelelő polimer minőségben. Mivel mind a fröccsöntéssel, mind a megmunkálással foglalkozunk, ugyanaz a projekt kezdődhet egy megmunkált prototípussal, és a geometria rögzítése után átkerülhet egy fröccsöntött gyártási alkatrészre – ami eltávolítja a szerszámozási kockázatot az első mintáknál.

Tipikus vásárlók az automata szerelő- és vezérlőgépek, félvezető-mozgató berendezések, orvostechnikai eszközök, szerszámgépek, parkolórendszerek és szállítóeszközök építői, ahol az önkenő hajtómű eltávolítja az olajozási pontot a karbantartási ütemtervből. Ha műanyag fogaskerekes családra van szüksége, nem csak homlokkerekes fogaskerekes hajtóműre, tekintse meg a teljes résztműanyag fogaskerékhatótávolság; ha a feladat meghaladja a polimert, a fémethomlokkerekes fogaskerékugyanabból a gyárból származó vonal takarja.

Specifikációk és elérhető opciók

M1 – M12+Modellválaszték (M4, M5, M8 és nagyobb kérésre)
DIN6 – DIN9Precíziós fokozatok
+60%Élettartam a szálerősítésű PA66-tal a normál nylonnal szemben

Teljes specifikációs lap. Görgessen oldalra a táblázatot mobileszközön az összes sor elolvasásához.

Tétel Specifikáció
Modellszám M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 stb.
Anyag PA (nylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Szálerősítésű PA66 és egyéb üveggel töltött minőségek kaphatók.
Standard ISO, DIN, ANSI, JIS, BS és nem szabványos / rajzhoz
Precíziós fokozat DIN6, DIN7, DIN8, DIN9
Gyártási folyamat Fröccsöntött térfogat; CNC megmunkálás polimer készletből prototípusokhoz, kis tételekhez és méretekhez, ahol a szerszámozás nem indokolt
Tolerancia Szolgáltatásonként és folyamatonként megerősítve az ajánlatkérés szakaszában; Az elérhető tűrés a modultól, a falvastagságtól, az anyagtól és attól függ, hogy az alkatrész fröccsöntött vagy megmunkált
Felületkezelés Öntött, dörzsölt, gőzpolírozott vagy homokfúvott; A megmunkált alkatrészek rajzig elkészíthetők
További műveletek Furat, kulcshorony, agy, rögzítőcsavar furat, fém betét, agy áttörés, összeszerelés tengellyel
Csomagolás Műanyag zacskó + karton, vagy fa tok nagyobb mennyiség és nehéz alkatrészek tárolására
Fizetési feltételek T/T, L/C
Gyártási átfutási idő 20 munkanap minták esetén, 25 nap tömeges rendelés esetén
Minták Mintaár 2-100 USD mérettől és anyagtól függően; minta expressz fuvar, amelyet az ügyfél fizet
Alkalmazás Automata vezérlőgépek, félvezetőipar, általános ipari gépek, orvosi berendezések, napenergia-berendezések, szerszámgépek, parkolórendszerek, nagysebességű vasúti és légi közlekedési berendezések és hasonlók

Kérjük, vegye figyelembe:az edzés, marás, köszörülés, eloxálás és horganyzás fém fogaskerekes eljárások, és nem vonatkoznak polimer fogaskerekekre. Ha egy rajz meghatározza ezeket a kezeléseket, akkor árajánlattétel előtt megjelöljük, és a polimer egyenértékét – üveggel töltött minőséget, öntött felületet vagy megmunkált műanyag alkatrészt – javasoljuk.

A megfelelő polimer kiválasztása felszereléséhez

LEGGYAKORIBB

PA / Nylon 66

Kemény, ütéstűrő és természetesen önkenő. A szálerősítésű PA66 nagyjából 60%-kal hosszabb élettartamot biztosít, mint a normál nejlon, így ez az alapértelmezett az összeszerelősor- és készülékmeghajtóknál. Felszívja a nedvességet, így nedves üzemben enyhe méretmozgást tesz lehetővé.

POM

Nedvesség mellett merevebb és méretstabilabb, mint a nylon, alacsony súrlódású és kiváló megmunkálhatósággal. A jobb választás ott, ahol a középtávolságnak és a holtjátéknak kiszámíthatónak kell maradnia, és ahol a hajtóművet megmunkálják, nem pedig öntötték.

PEEK / PPS

Magas hőmérsékletű, nagy szilárdságú mérnöki polimerek magas hőmérsékleten vagy kémiailag agresszív használatra – félvezető szerszámok, sterilizálási ciklusok és meghajtók, amelyek oldószert vagy forró vizet látnak. Magasabb anyagköltség, ezért csak ott adja meg, ahol a feladat megköveteli.

UHMWPE / PTFE / ABS

UHMWPE és PTFE a nagyon alacsony súrlódáshoz és csúszó érintkezéshez; ABS, ahol a költség és a megjelenés fontosabb, mint a terhelhetőség. A terhelés, a sebesség és a környezet áttekintése után javasoljuk az osztályzatot.

Termék részletek

Fényképek a nylon homlokkerekek gyártásáról – kész fogaskerekek, fogforma és furatrészletek.

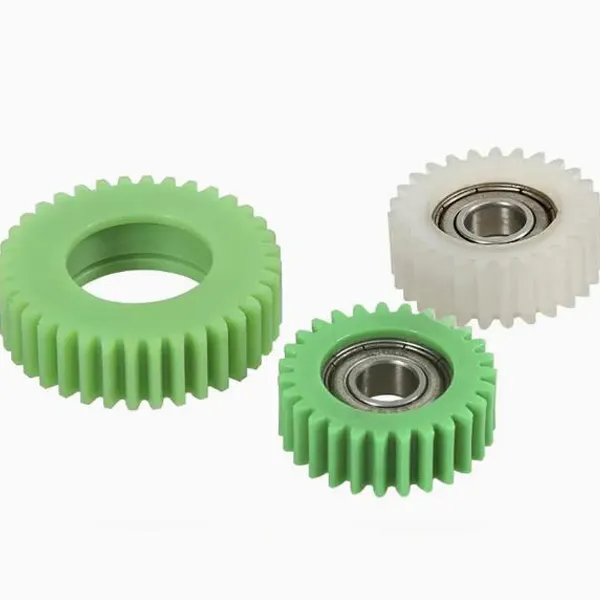

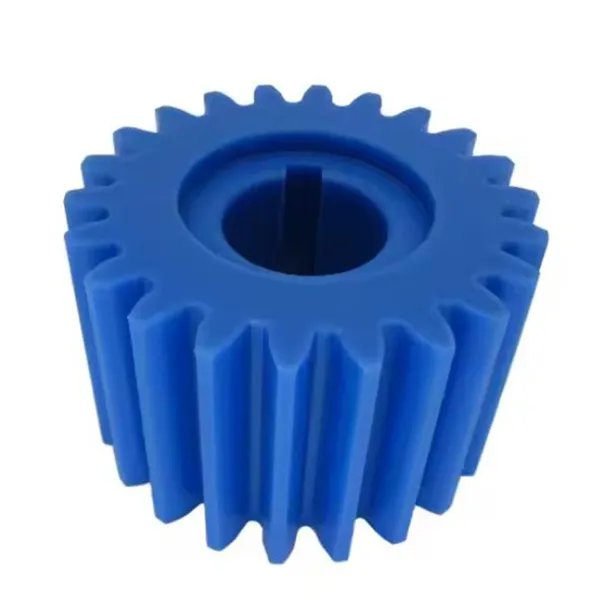

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nylon homlokkerekek – fogforma, agy és furat részletei.

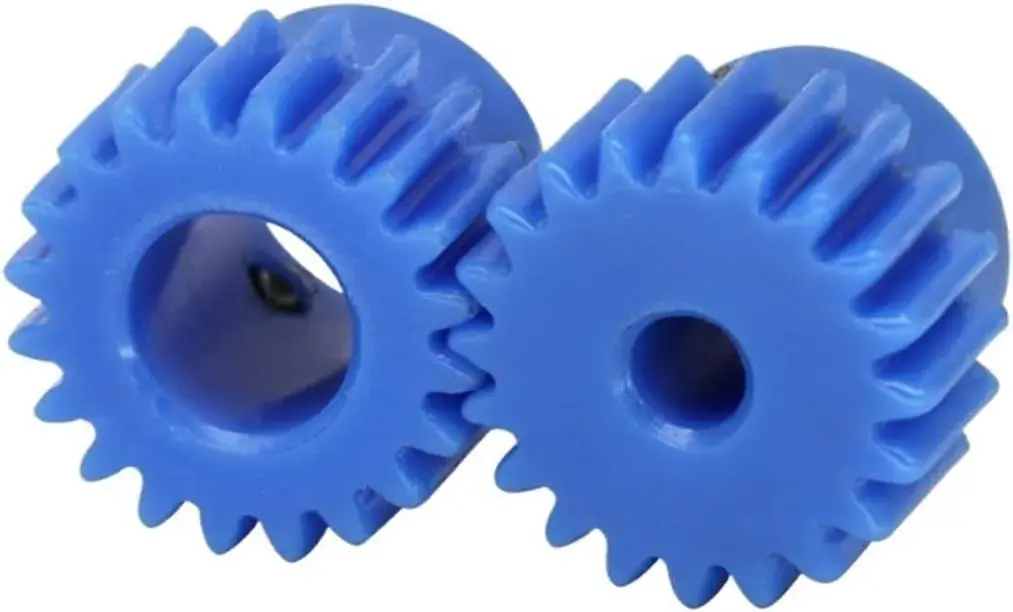

Custom nylon spur gear with precision bore produced to customer drawing
Egyedi nylon homlokkerekek megmunkálva és rajzig elkészítve.

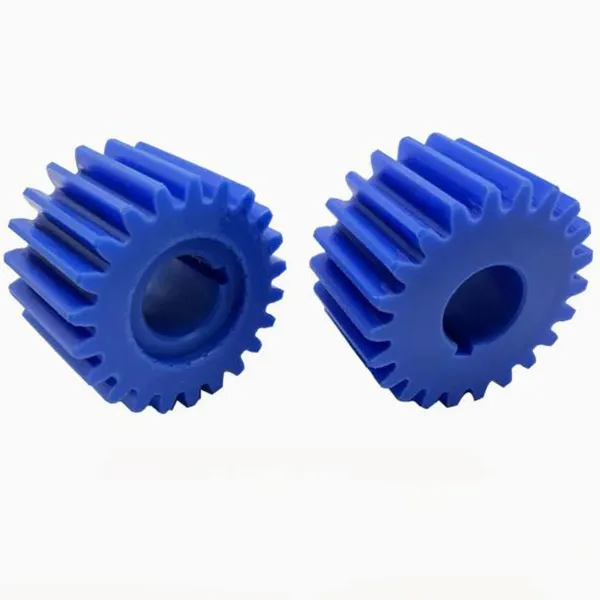

Nylon spur gear set assembled and inspected before packing
Csomagolás előtt a hajtóműkészleteket ellenőrizni és összeszerelni.
Nylon spur gears in different modules and materials ready for shipment
Különböző modulokat és polimer minőségeket gyártanak ugyanannak az ügyfélnek.
Nylon spur gear dimensional inspection before dispatch
Méretvizsgálat feladás előtt.

Főbb előnyök

  • Önkenő, nincs olajozási pontA karbantartandó kenőanyag film nélkül a hajtómű eltávolítja az olajkamrát, a tömítéseket és a rendszeres szervizelési feladatokat. A nyomtatók, adagolók és irodai berendezések hónapokig működnek a mindennapi használat során anélkül, hogy a száraz fém fogaskerekek párja húzódna vagy zajos lenne.
  • Anyagát és geometriáját tekintve csendesA polimer csillapítja a vibrációt, ahelyett, hogy az acélhoz hasonlóan csengetne, és a szálerősítésű minőségek kellően jól tartják a fogformát ahhoz, hogy a háló halk maradjon a tételben. A műhelyek és az irodai berendezések zajszintje egyértelműen csökken a fém fogaskerekekről való váltás után.
  • A normál műanyagon túl viselhetőA szálerősítésű PA66 nagyjából 60%-kal hosszabb élettartamot biztosít, mint a normál nejlon, így a korábban cserére szoruló fogaskerekek elhanyagolható fogfelület-veszteség mellett elhanyagolható mértékben elhanyagolhatóak az összeszerelősoron végzett nagyfrekvenciás terhelésen.
  • Korrózió és vegyszerállóságA nylon nem rozsdásodik, és elviseli a nedves, enyhén savas és enyhén lúgos környezetet, valamint számos tisztítószert. Ez alkalmassá teszi mosóhelyiségekhez és kültéri berendezésekhez, ahol a lemezes fém fogaskerekek végül elromolnak.
  • A fém tömegének töredékeAz alacsony tömeg csökkenti a meghajtott részek tehetetlenségét, ami a kézi eszközök, drónok, könnyű működtetők és minden olyan mechanizmus esetében számít, ahol minden gramm befolyásolja az akkumulátor élettartamát vagy kezelését.
  • Prototípus a gyártáshoz egy fedél alattA megmunkált prototípusok lehetővé teszik a geometria érvényesítését, mielőtt elkötelezné magát a szerszámozás mellett, majd ugyanaz a műhely áthelyezi az alkatrészt a térfogati formába. Mindvégig egy szállítót, egy tűrésreferenciát és egy ellenőrzési szabványt tart fenn.
  • Rugalmas anyagok és szabványokHét polimercsalád és öt fogaskerék-szabvány (ISO, DIN, ANSI, JIS, BS) azt jelenti, hogy ugyanazt a rajzot abban a minőségben lehet elkészíteni, amelyre az alkalmazásnak ténylegesen szüksége van, nem pedig abban a minőségben, amelyet a beszállító raktáron tart.
  • Gyári árak a mennyiség alapjánA fröccsöntés, a megmunkálás, az ellenőrzés és a csomagolás mind házon belül történik, így nincs kereskedelmi árrés Ön és a gyártás között, és az egységköltség a mennyiség növekedésével előre láthatóan csökken.

Nylon vs Metal Spur Gears: Amikor a műanyag a megfelelő választás

A nylon homlokkerekes fogaskerék nem gyengébb helyettesítője az acélnak – ez egy másik tervezési döntés. A műanyag nyer, ahol a terhelés mérsékelt, a fordulatszám elég nagy ahhoz, hogy a zaj számít, és a kenés költséges vagy lehetetlen fenntartani. Ott veszít, ahol a forgatónyomaték nagy, a hőmérséklet a polimer határértéke felett marad, vagy a feladat folyamatos ütéssel jár, amely deformálná a fogakat.

Válassz nejlontCsendes futás, nincs kenés, könnyű súly, korrózióálló, mérsékelt terhelés
Válassz fémetNagy nyomaték, magas hőmérséklet, erős ütés, szűk tűrés a nagy modulnál
Válassza mindkettőtMűanyag fogaskerék acél fogaskerékkel – a közös csendes, kopásmentes párosítás

A gyakorlatban a legtartósabb elrendezés gyakran egy acél vagy sárgaréz fogaskeréknek ütköző nejlon fogaskerék: a polimer jobban kopik, mint a fém, a háló csendes marad, és a fém rész viseli a nagyobb igénybevételt. Mondja el nekünk a csatlakozó fogaskerekek anyagát, és tanácsot adunk a holtjátékkal és a középtávolsággal kapcsolatban, mivel a műanyag és a fém eltérő mértékben tágul.

Alkalmazások

  • Automata vezérlő gépekMeghajtók összeszerelése és indexelése
  • Félvezető iparKezelő és pozícionáló mechanizmusok
  • Általános ipari gépekSzállítószalagok és fénycsökkentési fokozatok
  • Orvosi berendezésekTiszta, kenésmentes hajtások
  • Napenergia berendezésekNyomkövető és működtető hajtómű
  • SzerszámgépekElőtolás és beállítási mechanizmusok
  • Parkoló rendszerekSorompó- és kapuhajtások
  • Nagysebességű vasúti és légiközlekedési berendezésekBelső és kiegészítő mechanizmusok

Vásárlói beszámolók

DavidPowerTech Machinery, Ausztrália – futószalag-összeszerelő alkatrészek

Az erőátviteli alkatrészek cseréje összeszerelősorunkon próba-hiba folyamat volt; más beszállítók korábbi fogaskerekei vagy zajosak voltak, vagy gyorsan elhasználódtak. Próbarendelést adtunk le ezekre a nylon homlokkerekekre, és a különbség azonnali volt – a műhely érezhetően csendesebb lett, és több mint két hónapos intenzív futás után a fogfelületek szinte nem koptak. Ami a terméken kívül feltűnt, az a folyamat volt: tárgyi kérdéseinket részletesen megválaszolták, a szállítmányhoz egy vizsgálati jegyzőkönyv is járt, és amikor nagy eső veszélyeztette a szállítást, felvették a kapcsolatot a fuvarozóval és átrendezték, hogy a fogaskerekek épségben megérkezzenek.

MichaelBerendezés korszerűsítési projekt

Amikor frissítettem a felszerelésemet, sok felszerelés-szállítót összehasonlítottam, és a Raydafont választottam. Az elkészült fogaskerekek pontosan megfeleltek a rajznak, tiszta fogprofillal, vaku nélkül, a beszerelés után pedig egyenletesen, érezhetően kevesebb rezgéssel működött a gép. Aggódtam, hogy a nylon kibírja-e, de több mint egy hónapos intenzív használat után egyáltalán nem deformálódik. Még a késői megkeresésekre is gyorsan válaszoltak, ami meggyőzött, hogy velük maradjak.

LisaStúdióberendezések, kis mechanizmusok

Szükségem volt hozzáillő fogaskerekekre a stúdiómban lévő kis felszerelésekhez, és sokáig összehasonlítottam a lehetőségeket online. Kicsit ideges voltam, mert az ára alacsonyabb volt néhány márkánál, de az alkatrészek sima felülettel, sorja nélkül, szabályos fogakkal érkeztek, a beszerelés pedig illesztési probléma nélkül ment. Használat közben a berendezés zaja egyértelműen csökkent, és több mint tíz napja folyamatosan üzemel kopás és elakadás nélkül.

Vevői GYIK

  • Készíthetsz nejlon homlokkereket a rajzom alapján vagy mintából?Igen. Küldjön méretezett rajzot vagy minta fogaskereket a modullal, fogszámmal, furattal, homlokszélességgel és anyagminőséggel. Megerősítjük, hogy az alkatrész megfelel-e a fröccsöntéshez vagy a megmunkáláshoz, ha szükséges, mindkettőt árajánlattal látjuk el, és még a szerszámozás elvégzése előtt megmunkált prototípust tudunk készíteni.
  • Melyik anyagot válasszam – PA, POM vagy PEEK?A PA (nylon 66) az általános célú választás, és a szálerősítésű PA66 nagyjából 60%-kal hosszabb élettartamot biztosít, mint a normál nejlon. A POM olyan alkalmazásokhoz illeszkedik, ahol a méretstabilitás és a holtjáték szabályozása fontosabb, mint az ütéstűrés. A PEEK vagy PPS magas hőmérsékletű vagy kémiailag agresszív szervizelésre szolgál. Mondja el nekünk a terhelést, a sebességet és a környezetet, és mi ajánlunk egyet.
  • Milyen toleranciát tud tartani egy műanyag fogaskeréken?Ez függ a jellemzőtől, a modultól, a falvastagságtól, az anyagtól és attól, hogy az alkatrész fröccsöntött vagy megmunkált - a megmunkált alkatrészek nagyobb tűréseket tartanak fenn, mint a fröccsöntöttek. Adja meg a középtávolságot és a holtjátékot az összeszerelési igényeinek megfelelően, és árajánlat benyújtása előtt megerősítjük, hogy mi érhető el.
  • A hajtómű kenést igényel?Nem normál szolgálatban; A nylon és a POM önkenő. Nagy sebességű vagy nagy terhelésű, folyamatos futás esetén kis mennyiségű kompatibilis zsír meghosszabbíthatja az élettartamot, és ezt az ajánlattételi szakaszban elmondjuk, ha ez az Ön feladata számára előnyös.
  • Mi a mintája, az átfutási idő és a fizetési feltételek?A minták ára 2 USD és 100 USD között van mérettől és anyagtól függően, a megrendelő által fizetett expressz szállítással. A minta átfutási ideje 20 munkanap, a tömeges gyártás pedig 25 nap. A fizetési feltételek T/T vagy L/C, a csomagolás pedig műanyag zacskó plusz karton, vagy nagyobb mennyiség esetén fadoboz.
  • El tudja szállítani a hozzáillő fogaskereket, valamint a nejlon felszerelést?Igen. Ha a háló mindkét felét egy műhelyből szállítják, akkor a holtjáték, a középtávolság és a fogak formája már a tervezési szakaszban össze van hangolva, nem pedig a helyszínen. Küldje el a páros rajzot, vagy a szükséges terhelést és arányt, és mindkét alkatrészre árajánlatot adunk.

Kapcsolódó termékek és további olvasnivalók

Kérjen Nylon Spur Gear árajánlatot

Küldje el a modult, a fogszámot, a furatot, a homlokszélességet, az anyagminőséget és a mennyiséget – vagy egy rajzot vagy mintadarabot. Megerősítjük az öntött vagy megmunkált gyártást, a tűrésképességet és az árat, és 24 órán belül válaszolunk.

Kérdés küldése most

* A kopási élettartam, a tűréshatár és az átfutási idő adatok a szabványos gyártási feltételekre és a megerősített rajzokra vonatkoznak. Megrendelés előtt egyeztetni kell az anyagminőséget, a nedvesség miatti méretváltozások megengedését és a csatlakozó hajtómű anyagát.
