Milyen lépéseket kell követni a hidraulikus henger megtervezésekor?

Először is, a falvastagság kialakításahidraulikus hengerAz anyag szakítószilárdságától, a működési nyomásigényektől, a dugattyú stroke -tól stb. Délen főként a 45. fokozatú vastagfalú, nagynyomású hengereket és az amerikai stílusú szerkezeti mintákat használják. A hidraulikus hengerben csapdába esett gáz lassú mászást okoz. Ez úgy érhető el, ha a hidraulikus hengert ismételten működteti a gáz kiürítésére. A szükséges esetekben a kipufogó eszközöket be lehet állítani a csővezetékekbe vagy a hidraulikus henger két kamrajába a hidraulikus rendszer működése során a gáz kiürítésére.

A hidraulikus henger útmutató támogatásainak kiválasztása

A belső útmutatóelemek egyenetlen súrlódása által okozott alacsony sebességű mászáshozhidraulikus henger, ajánlott a fémek használatának prioritása az útmutató támogatásakor. Ha nem fém tartógyűrűket használnak, akkor tanácsos kiválasztani a nem fém tartógyűrűt, amelynek jó dimenziós stabilitása van az olajban, különösen egy kis hőtágulási együtthatóval. Ezenkívül a tartógyűrű vastagságát szigorúan ellenőrizni kell a méret toleranciája és a vastagság egységessége szempontjából.

A tömítőgyűrűk kiválasztása

A tömítőelem anyagának oka által okozott hidraulikus henger alacsony sebességű mászó problémájához ajánlott egy kombinált tömítőgyűrű használatának prioritása a polietrafluor-etilén segítségével, mint tömítőanyagként; Ha az ajaktömítést választják ki, ajánlott nitrilgumi vagy hasonló anyagok használata a tömítőelemhez, mivel ezeknek az anyagoknak jobb követhetősége van.

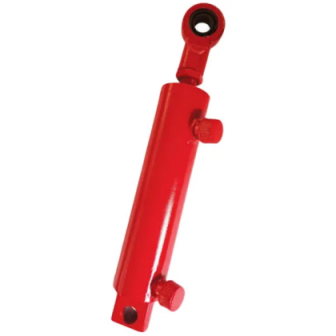

A hidraulikus henger típusok és a szerkezeti formák kiválasztása

Válassza ki ahidraulikus hengera főgép cselekvési követelményei alapján; Határozza meg a hidraulikus henger terhelésének variációs mintázatát a stroke minden szakaszában, és a szükséges energiaértéket az általa viselt külső terhelési erők, például a gravitáció, a külső mechanizmus mozgási súrlódási erő és a munkaterhelés alapján.

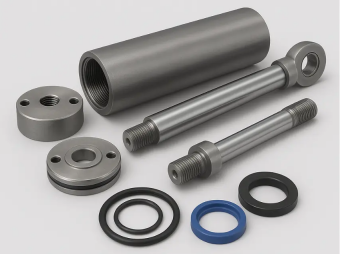

A hidraulikus henger belső szerkezetének kiválasztása

Ahidraulikus hengerés az olaj kiválasztott működési nyomása meghatározza a dugattyú átmérőjét és a dugattyúrúdot; A hidraulikus henger mozgási sebessége alapján a dugattyú és a dugattyú rúd átmérője határozza meg a hidraulikus szivattyú áramlási sebességét; Válassza ki a hengerhordó anyagát, kiszámolja a külső átmérő; Válassza ki a henger burkolatának szerkezeti formáját, kiszámítja a henger burkolat és a henger hordó közötti csatlakozási szilárdságot. Végül, a munkakörök követelményei szerint határozza meg a hidraulikus henger működési hosszát és a dugattyú rúd átmérőjét. Általánosságban elmondható, hogy a működési hossz nagyobb, mint a dugattyús rúd átmérője. A dugattyús rúd karcsú jellege miatt a hidraulikus henger hosszanti hajlítási szilárdságának ellenőrzését és stabilitási kiszámítását kell végezni. Ha szükséges, tervezze meg a puffert, a kipufogógáz- és porálló eszközöket.
