Melyek a ferde fogaskerekek típusai és azok átviteli alapelvei?

Ha két fő tengely nem párhuzamos, akkor a köztük lévő fogaskerekes sebességváltót keresztező tengelyfuvarozó sebességváltónak vagy ferde fogaskerék-sebességváltónak nevezzük.Ferde fogaskerekekkifejezetten a keresztező tengelyek közötti átvitelre tervezték az átviteli alkatrészeket. Foghosszuk és formájuk eltérő, beleértve a spur, a spirális és az ív alakú. Az egyenes ferde fogaskerekek széles körű alkalmazásuk miatt nagy figyelmet fordítottak. Noha a spirális ferde fogaskerekek egykor kevésbé voltak népszerűek a megmunkálási nehézségek miatt, most fokozatosan helyettesítik őket a spirál ferde fogaskerekek. Noha a spirális ferde fogaskerekek speciális szerszámgépeket igényelnek, sima sebességváltót és nagy terhelési kapacitást kínálnak, így széles körben használják azokat olyan alkalmazásokban, mint például autók, traktorok és szénbányászati ​​gépek.

Egyenes ferde fogaskerekek

A sokféle típus közöttferde fogaskerekek, Az egyenes ferde fogaskerekek egyszerű fogprofiljukkal és kiváló átviteli teljesítményükkel számos mechanikai rendszerben kulcselemekké váltak. Az ilyen típusú sebességváltó azonban rossz működési simaságtól szenved, és általában 5 m/s -nál kevesebb átlagos hangmagasságra alkalmas. Ugyancsak viszonylag alacsony terhelési kapacitással rendelkeznek. A gyártás könnyűsége azonban széles körben használja őket.

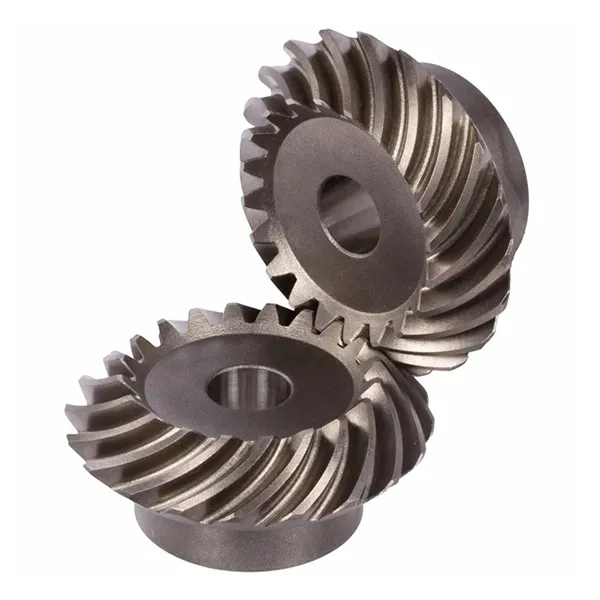

Spirális kúp fogaskerekek

Amikor a fő tengelyek keresztezik és nem párhuzamosak, az alkalmazott fogaskerék -sebességváltót spirális ferde fogaskerék -sebességváltónak nevezzük. Ezt az átviteli módszert széles körben alkalmazzák az autóiparban, az űrben és más területeken, és nagy jelentőséggel bírnak a mechanikai rendszerek teljesítményének és hatékonyságának javításában.

Kör alakú ív ferde fogaskerekek

A spirális ferde sebességváltó néven is ismert, és a progresszív érintkezés és a nagy átfedési arány spirális fogrésítője, amely sima átvitelt, alacsony zajt és nagy terhelési kapacitást eredményez. A fogak minimális száma akár 5 lehet, lehetővé téve a nagyobb átviteli arányokat és a kisebb mechanizmus méretét. Sok hasonlóságot megosztva a hengeres sebességváltóval, a kör alakú íves fogaskerék -sebességváltó hatékony sebességváltót ér el a hangmagasság -kúp tiszta gördülésével, így a sebességváltók közötti átvitel simább és biztosítva a sima és hatékony sebességváltót.

Az alábbi táblázat segíthet abban, hogy megértse ezt a háromatFerde fogaskerékÁtviteli módszerek.RaydafonÜdvözli Önt, hogy megvásárolja őket.
