Miért kritikus a lökethossz a hidraulikus henger kiválasztásakor?

Ha bármilyen nagy igénybevételű alkalmazáshoz hidraulikus hengert választunk – legyen szó építőipari gépekről, mezőgazdasági gépekről vagy ipari automatizálásról – egy paraméter a többi felett áll a teljesítmény, a biztonság és a hosszú élettartam tekintetében:lökethossz. A lökethossz nemcsak azt határozza meg, hogy a henger meddig tud kinyúlni vagy visszahúzódni, hanem befolyásolja a rögzítési konfigurációt, a rúd kihajlási ellenállását, a tömítés élettartamát és a rendszer általános stabilitását is. A nem megfelelő lökethossz megválasztása katasztrofális mechanikai meghibásodáshoz, költséges állásidőhöz vagy nem hatékony működéshez vezethet. Ebben az átfogó útmutatóban két évtizedes iparági tapasztalatot hasznosítunk, hogy elmagyarázzuk, miért a lökethossz a hidraulikus henger kiválasztásának sarokköve, és hogyan hozzunk tájékozott döntést az Ön pontos igényeihez igazítva.

A folyékony energiamegoldások piacvezetőjekéntRaydafon Technology Group Co., Limitedtöbb ezer egyedi terméket tervezett és szállítottHidraulikus hengeregységek szerte a világon. Üzemünk szigorú ISO szabványokat követ, biztosítva, hogy minden henger löketét a valós körülményekhez optimalizáljuk. Akár egy meglévő egységet cserél, akár új rendszert tervez, a lökethossz kritikus természetének megértése megóvja Önt a teljesítmény szűk keresztmetszete és a váratlan javítási költségek elől. Merüljünk el mélyen a mechanikában, a paraméterekben és a gyakorlati szempontokban, amelyek a lökethosszt döntő tényezővé teszik.

Mi határozza meg a lökethosszt, és miért határozza meg a hidraulikus henger teljesítményét?

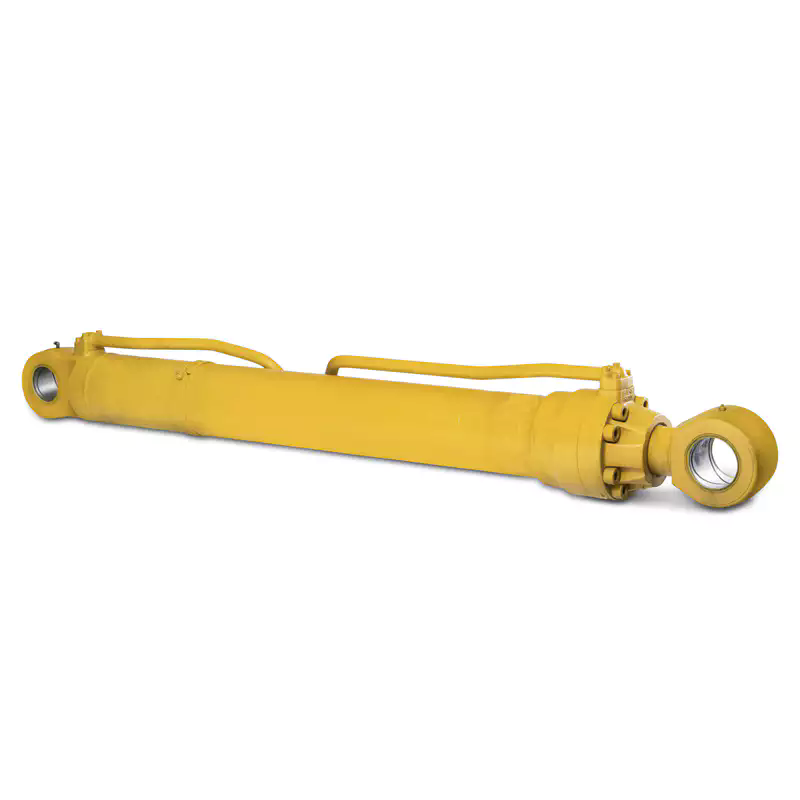

A lökethossz az a teljes távolság, amelyet a dugattyúrúd megtesz a teljesen visszahúzott (zárt) helyzetből a teljesen kinyújtott (nyitott) helyzetbe. Noha a meghatározás egyértelműnek tűnik, hatása átgyűrűzik az aHidraulikus henger. A nehézgépekkel és egyedi működtetőrendszerekkel végzett 20 éves munkám során számtalan olyan forgatókönyvnek lehettem szemtanúja, amikor a lökethossz kisebbnek tűnő eltérése jelentős hibákat okozott. atRaydafon Technology Group Co., Limitedmérnöki csapatunk a lökethosszt a központi oszlopnak tekinti, amely köré a teljes hengert tervezték. Az alábbiakban lebontjuk, miért nem alkuképes ez a paraméter.

Először is, a lökethossz közvetlenül meghatározza a használható mozgástartományt. Ha a löket túl rövid, a berendezés nem tudja elérni a kívánt pozíciókat; ha túl hosszú, akkor túlzott mozgáshoz, potenciális belső ütközéshez és a rúd összenyomódás alatti kihajlásának fokozott kockázatához vezet. Ezenkívül a lökethossz befolyásolja a tömítés dinamikáját. A hosszabb löketek pontosabb beállítást igényelnek a dugattyútömítések és a rúdcsapágyak egyenetlen kopásának elkerülése érdekében. Üzemünk dokumentálta, hogy az optimalizált löket/furat aránnyal rendelkező hengerek 40%-kal hosszabb tömítési élettartamot mutatnak, mint a polcról nem illesztett egységek.

A lökethosszal összefüggő kritikus tényezők

• A rúd kihajlási küszöbe:Minél hosszabb a löket, annál nagyobb az oszlopbetöltési hiba esélye. A mérnököknek ki kell számítaniuk az Euler kritikus terhelését a lökethossz, a rúdátmérő és a rögzítési mód alapján.
• A tömítés integritása:A meghosszabbított löketek növelik az érintkezési utat a rúd és a tömítések között. Üzemünk fejlett poliuretán tömítéseket használ, amelyek hosszabb löketeket tesznek lehetővé, miközben nulla szivárgást tartanak fenn magas ciklusok alatt.
• Vezetés és csapágy hossz:Hosszabb löketekhez hosszabb csapágyfelületre van szükség, hogy az oldalirányú erők ne sértsék meg a hengert.Raydafon Technology Group Co., Limitednagy teherbírású csapágyfedeleket tartalmaz, amelyek akár 3000 mm-es löketeket is kezelhetnek elhajlás nélkül.
• Szerelési hely korlátai:A lökethossz határozza meg a visszahúzott és kinyújtott hosszokat. Sok ügyfél figyelmen kívül hagyja, hogy a visszahúzott hossznak bele kell illeszkednie a gépkeretbe. Tervező csapatunk mindig elvégzi a 3D interferencia ellenőrzéseket.

A teljesítmény szempontjából a megfelelő lökethossz biztosítja, hogy a hidraulikus henger a tervezett nyomástartományon belül működjön. A túlméretezett löket további hidraulikafolyadék mennyiséget vezethet be, csökkentve a rendszer reakcióidejét. Ezzel szemben az alulméretezett löket mechanikai korlátokat kényszerít. A nagy ciklusú alkalmazásokban, mint a présfékek vagy az anyagmozgatás, a lökethossz még az energiahatékonyságot is befolyásolja. Például a szükségesnél 50 mm-rel hosszabb löket 15%-kal növelheti a ciklusidőt, ami közvetlenül befolyásolja a termelékenységet. Ezért a henger megadása előtt aRaydafon Technology Group Co., Limitedmindig térképezze fel a gép teljes kinematikai profilját, hogy pontosan illeszkedjen a lökethosszhoz.

Hogyan befolyásolja a lökethossz a rögzítési stabilitást és a kihajlási ellenállást?

A rögzítési stabilitás gyakran a leginkább alábecsült következménye a lökethossz téves kiszámításának. A hidraulikus henger szerelési stílusa – legyen szó horgonyról, csonkról, karimáról vagy fülről – kölcsönhatásba lép a meghosszabbított lökethosszal, így nyomatékokat és oldalterheléseket hoz létre. Üzemünk tesztlaborjában azonos furatú, de eltérő löketű hengereket hasonlítottunk össze oldalterhelés mellett. Az eredmények következetesen azt mutatják, hogy amint a lökethossz túllépi az ajánlott arányt (a löket/furat arány > 8:1 a szabványos kötőrúd-hengereknél), a henger érzékeny a kihajlásra és a rögzítési hibára. Vizsgáljuk meg részletesen ezt a kapcsolatot.

Amikor egy henger kinyúlik, a támaszték nélküli rúd hossza megnő, így nyomóerő hatására oszlopként viselkedik. Ha a lökethossz túl nagy a rúd átmérőjéhez képest, még a mérsékelt terhelés is tartós elhajlást vagy katasztrofális törést okozhat. Ez az oka annakRaydafon Technology Group Co., Limitedmindig javasolja, hogy a kritikus kihajlási terhelést ipari képletekkel számítsák ki. Olyan mobil alkalmazásoknál, mint a billenőkocsik vagy kotrógépek, ahol gyakoriak a lökésszerű terhelések, gyakran növeljük a rúd átmérőjét, vagy beépítünk ütközőcsöveket, hogy hatékonyan csökkentsük a nem alátámasztott hosszt a lökethossz változtatása nélkül.

A lökethossz által befolyásolt legfontosabb stabilitási paraméterek

• Oszlop erőssége:Az Euler kihajlási képlet (Pcr = π²EI / (KL)²) azt mutatja, hogy a kritikus terhelés a lökethossz négyzetével csökken. A löket 20%-os növekedése nagyjából 30%-kal csökkenti a kihajlási ellenállást.
• Szerelési feszültségkoncentráció:A hosszú löketek felerősítik a tartókonzolokra, csapokra és csavarokra nehezedő erőt. Üzemünk végeselem-elemzést (FEA) használ a rögzítési pontok megerősítésére, ha a löket meghaladja az 1,5 métert.
• Elhajlás terhelés alatt:A meghosszabbított löketek a rúd nagyobb elhajlásához vezetnek, ami felgyorsítja a tömítés kopását és egyenetlen dugattyúbeállítást okoz. Ezt úgy kezeljük, hogy indukciósan edzett krómozott rudakat használunk, amelyek ellenállnak a hajlításnak.
• Irányítási pontosság:A hosszú löketű hengereknél a gyártási folyamatunk extra hosszú bronz csapágyakat tartalmaz a radiális terhelés egyenletes elosztása érdekében. Ez a tervezési filozófia mindenki számára szabványosHidraulikus hengeráltalunk gyártott modellek.

Gyakorlati szempontból csapatunk számos versenytárs hengert cserélt le, amelyek a 800 mm-es lökethosszig tartó kihajlás miatt meghibásodtak, de alulméretezett rudakat használnak. Egy hulladéktömörítő projektben egy 1800 mm-es lökethosszú hengert terveztünk, 100 mm-es rúdátmérővel és speciális ütközőcsővel, hogy csökkentsük a támaszték nélküli hosszúságot. Az eredmény 300%-os élettartam-növekedés volt a korábbi egységekhez képest. Ez azt bizonyítja, hogy a lökethossz nem csupán méretspecifikáció, hanem biztonságkritikus mérnöki döntés. Bármilyen nagy igénybevételt jelentő telepítéshez szakemberrel konzultáljon, mint plRaydafon Technology Group Co., Limitedbiztosítja, hogy hidraulikus hengere ellenálljon mind a statikus, mind a dinamikus terhelésnek a teljes lökettartományban.

Miért javítja a lökethossz testreszabása a rendszer általános hatékonyságát?

Míg a szabványos lökethosszak széles körben elérhetők, a löket pontos alkalmazásának megfelelő testreszabása jelentős hatékonyságnövekedést eredményez. Több évtizedes bányászati, építőipari és mezőgazdasági tanácsadói tevékenységem során azt tapasztaltam, hogy az egy méretben használható palackok gyakran kompromisszumot jelentenek a sebesség, az energiafogyasztás és a szerkezeti integráció terén. atRaydafon Technology Group Co., Limited, a lökethossz optimalizálását szorgalmazzuk, mert az közvetlenül igazítja az aktuátor kinematikáját a gép munkaciklusához. Íme, hogyan növeli a rendszer hatékonyságát a precíziós testreszabás.

Először is, az egyedi lökethossz kiküszöböli a holtpontot. A szabványos hengerek extra lökettel rendelkezhetnek, amelyeket soha nem használnak, de a hengernek továbbra is teljes hidraulikafolyadék-térfogat szükséges minden ciklushoz. Ez az elvesztegetett kapacitás növeli a szivattyú terhelését és az energiapazarlást. A szükséges lökethossz pontos megadásával gyárunk csökkenti a belső folyadékmennyiséget, ami gyorsabb reakcióidőt és alacsonyabb üzemi hőmérsékletet tesz lehetővé. A közelmúltban egy automatizált préssor esetében a lökethosszt 70 mm-rel lerövidítettük a készen kapható opcióhoz képest, ami 12%-kal gyorsabb ciklusidőt és 8%-kal kevesebb hidraulikaolaj-fogyasztást eredményezett.

A körvonal testreszabásának hatékonysági előnyei

• Csökkentett nyomásesés:A rövidebb lökethossz rövidebb folyadékutat jelent a hengeren belül, csökkenti a nyomásveszteséget és javítja a hajtómű reagálóképességét.
• Kompakt gépkialakítás:A pontos lökethosszal a gépvázak mérete csökkenthető, csökkentve az anyagköltségeket és a teljes tömeget. Üzemünk együttműködik az OEM-ekkel a hengerek zökkenőmentes integrálása érdekében.
• Alacsonyabb karbantartási költségek:A megfelelő lökethossz minimalizálja az oldalterhelést és a tömítési feszültséget, csökkentve a nem tervezett állásidőt. Saját adataink szerint az egyedi ütemű hengerek karbantartási gyakorisága 30%-kal alacsonyabb.
• Optimalizált párnázási teljesítmény:Ha pontosan ismerjük a lökethosszt, olyan belső párnákat tervezhetünk, amelyek simán lassítják a dugattyút, csökkentve a löketvégi ütést és zajt.

Ezenkívül a testreszabott lökethossz lehetővé teszi olyan fejlett funkciók beépítését, mint az integrált helyzetérzékelők vagy reteszelő mechanizmusok kiálló alkatrészek nélkül. Például a légi emelőkosároknál a lökethossz pontossága biztosítja, hogy az emelőkosár pontos munkamagasságot érjen el túlfeszítés nélkül. Üzemünk CNC megmunkálást alkalmaz a ±0,5 mm-es lökettűrések eléréséhez, garantálva az ismételhetőséget a pozicionálás szempontjából kritikus alkalmazásokban. Végül a testreszabás általánossá válikHidraulikus hengera teljesítményhez illő komponenssé, amely növeli a teljes hidraulikus rendszer hatékonyságát. Amikor partner vagyRaydafon Technology Group Co., Limited, akkor megkapja a lökethossz-optimalizálást, amelyet szigorú mérnöki számítások és valós érvényesítés támaszt alá.

A hidraulikus henger legfontosabb paraméterei: furatméret, rúdátmérő és löketkorreláció

A lökethossz és más kritikus paraméterek közötti kapcsolat megértése biztosítja a kiegyensúlyozott tervezést. Az alábbiakban egy részletes táblázat mutatja be, hogyanRaydafon Technology Group Co., Limitedszabványosítja annakHidraulikus hengertartomány, amely bemutatja az ajánlott lökethatárokat a furat- és rúdátmérők alapján az optimális teljesítmény és biztonság érdekében. Az adatok gyárunk mérnöki irányelveiből és szigorú helyszíni tesztelésből származnak.

Üzemünk hangsúlyozza, hogy ezek az értékek kiindulópontok; az e határokon túlmutató löketeknél további tervezési jellemzőket építünk be, mint például nagyobb rúdátmérő, megerősített csapágyak vagy teleszkópos konfigurációk. Ezenkívül a szerelési tájolás (vízszintes vagy függőleges) befolyásolja a megengedett lökethosszt, mivel a függőleges hengereknél kisebb a kihajlás veszélye, de gondosan mérlegelni kell a dugattyú leesését. MindenHidraulikus henger-tólRaydafon Technology Group Co., Limitedmellékelve egy részletes specifikációs lap, ahol a lökethossz korrelál a számított maximális teherbírással. A kritikus alkalmazásokhoz végeselemes elemzési jelentéseket is kínálunk az abszolút megbízhatóság biztosítása érdekében.

Egyéb paraméterek a lökethossztól függenek

• Henger rögzítési típusa:A csonkos rögzítők hosszabb löketeket tesznek lehetővé a karimás tartókhoz képest a jobb terheléselosztás miatt.
• Üzemi nyomás:A nagyobb nyomás (350 bar-ig) rövidebb löketeket vagy nagyobb rúdátmérőt igényel a kihajlás elkerülése érdekében.
• Tömítés anyaga:Az 1200 mm-nél hosszabb löketeknél speciális PTFE hátlapú tömítéseket használunk az alacsony súrlódás fenntartása és az extrudálás megakadályozása érdekében.
• Hőmérséklet tartomány:Az extrém hőmérsékletek befolyásolhatják a rúd tágulását; hosszabb löketeknél a termikus növekedés kompenzációja szükséges.

A táblázatra és ezekre az egymástól függő paraméterekre hivatkozva a mérnökök magabiztosan választhatnak vagy rendelhetnek olyan hengert, amely egyensúlyban tartja a lökethosszt a furatmérettel és a rúdszilárdsággal.Raydafon Technology Group Co., Limitedkiterjedt alkatrészkészletet tart fenn, lehetővé téve számunkra, hogy testreszabott lökethosszú hengereket építsünk hosszú átfutási idő nélkül. Ez a rugalmasság biztosítja, hogy pontosan megtervezett megoldást kapjon, amely maximalizálja a teljesítményt és a költséghatékonyságot.

Összefoglalás és végső ajánlások

A lökethossz sokkal több, mint egy egyszerű utazási méret; ez a hidraulikus henger működésének, biztonságának és hatékonyságának sarokköve. Ebben az útmutatóban azt vizsgáltuk, hogy a lökethossz hogyan befolyásolja a kihajlási ellenállást, a szerelési stabilitást, a tömítés élettartamát, a rendszer reakcióját és a gép általános kialakítását. A megfelelő lökethossz kiválasztása – akár gondos, készen lévő kiválasztással, akár egyedi tervezéssel – közvetlenül lecsökkent leállást, alacsonyabb teljes birtoklási költséget és fokozott üzembiztonságot jelent. atRaydafon Technology Group Co., Limited, gyárunk megközelítése fejlett szimulációs eszközöket, anyagtudományt és több évtizedes gyakorlati tapasztalatot integrál a legigényesebb környezetekben is kiváló hidraulikus hengerek szállítására.

Minden új projekt vagy utólagos felszerelés esetén azt javasoljuk, hogy kezdje az alkalmazás kinematikai követelményeinek, terhelési profiljainak és szerelési korlátainak átfogó elemzésével. Mérnöki csapatunk készen áll a segítségére az ideális lökethossz és a kapcsolódó paraméterek meghatározásában. Ne hagyja, hogy a lökethossz utólagos gondolat legyen – partner egy gyártóval, aki kritikus tervezési változóként kezeli. ÉrintkezésRaydafon Technology Group Co., Limitedmég ma, hogy megvitassa hidraulikus hengerrel kapcsolatos követelményeit, és kérjen személyre szabott árajánlatot. Gyárilag támogatott garanciánk és globális támogatási hálózatunk biztosítja, hogy berendezése ciklusról ciklusra a csúcson teljesítsen.

GYIK: Gyakori kérdések a lökethossz kiválasztásával kapcsolatban
