Hogyan csökkentik az univerzális tengelykapcsolók a vibrációt és javítják a berendezés hatékonyságát?

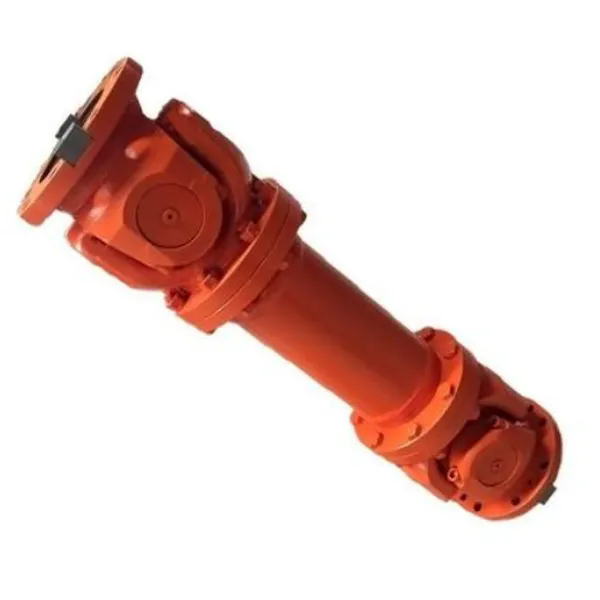

Nehézipari környezetben a vibráció a termelékenység csendes ellensége. A túlzott oszcillációk nemcsak a csapágyak és tömítések kopását gyorsítják fel, hanem a parazita veszteségek révén energiát is elvezetnek. Az univerzális tengelykapcsolók megválaszolják ezt a kihívást azáltal, hogy lehetővé teszik a szögletes, párhuzamos és tengelyirányú eltéréseket a csatlakoztatott tengelyek között, miközben csillapítják a torziós ütéseket. A Raydafon Technology Group Co., Limitednél mi alakítottuk ki a sajátunkatUniverzális tengelykapcsolósorozat, amely a pusztító rezgési energiát szabályozott, sima forgó mozgássá alakítja – közvetlenül akár 35%-kal növelve a mechanikai rendelkezésre állást a terepi teszteken. Üzemünk a precíziós kiegyensúlyozásra és a kiváló minőségű ötvözet konstrukcióra összpontosít, hogy minden egység rezgéscsillapító eszközzé váljon, nem pedig rezgésforrás.

A fejlett kardáncsukló-geometria és a dinamikusan optimalizált keresztösszeállítások révén a modern univerzális tengelykapcsolók aktívan kioltják a felharmonikus rezonanciákat, amelyek jellemzően a merev csatolókat sújtják. A Raydafon Technology Group Co., Limitednél szerzett tapasztalataink azt mutatják, hogy a hagyományos fogaskerekes tengelykapcsolók karbantartás-barát univerzális tengelykapcsolókkal való cseréje 12 mm/s-ról 4 mm/s alá csökkenti a vibrációs csúcssebességet a hengermű-hajtásokon. Ez meghosszabbítja a meghibásodások közötti átlagos időt (MTBF) és alacsonyabb életciklus-költségeket. A kulcs abban rejlik, hogy a tengelykapcsoló hogyan osztja el a terhelést több érintkezési felület között, és hogyan nyeli el az eltérések által kiváltott hajlítónyomatékokat – ezt az elvet gyárunkban a több évtizedes kohászati ​​finomítás során tökéletesítettük.

Melyek azok a vibrációs mechanizmusok, amelyekre az univerzális tengelykapcsolók irányulnak?

Annak megértéséhez, hogy az univerzális tengelykapcsoló hogyan javítja a berendezés hatékonyságát, először meg kell vizsgálnunk a forgó rendszerekben jelen lévő három elsődleges vibrációs mechanizmust: a torziós rezgést, az oldalirányú vibrációt és a rezonancia kritikus sebességét. Üzemünkben több mint 2000 ipari hajtásláncot elemeztünk, és felfedeztük, hogy a nem tervezett leállások 68%-a ezekből a vibrációs módokból adódik. A Raydafon Technology Group Co.,Limited univerzális tengelykapcsolóit kifejezetten úgy tervezték, hogy az egyes mechanizmusokat külön mérnöki jellemzőkkel ellensúlyozzák.

Torziós rezgésakkor fordul elő, amikor a motorok vagy sebességváltók nyomatékimpulzusai gerjesztik a tengelyrendszer természetes frekvenciáit. A merev tengelykapcsolókkal ellentétben, amelyek minden impulzust továbbítanak, az univerzális tengelykapcsolónk rugalmas kompenzációt tartalmaz tűgörgős csapágyakon és zsírral töltött keresztcsapokon keresztül. Ez lehetővé teszi, hogy a tengelykapcsoló kis mértékben elcsavarjon (a terheléstől függően 0,5°-2°), elnyelve a csúcsnyomaték-csúcsokat. Egy közelmúltbeli cementgyári alkalmazás során az univerzális tengelykapcsolónk 72%-kal csökkentette a torziós lengés amplitúdóját a karimás csatlakozókhoz képest.

Oldalirányú vibráció(hajlítási módok) a maradék egyensúlyhiányból vagy rosszul beállított tengelyközéppontokból adódik. A hagyományos megoldások tökéletes igazítást igényelnek, de a terepi viszonyok ezt lehetetlenné teszik. Az univerzális tengelykapcsolónk duplakardános kialakítást használ önkenő csapágyhüvelyekkel, amelyek csuklónként akár 15 fokos szögeltérést tesznek lehetővé. Ez a rugalmasság megakadályozza, hogy a hajlítónyomatékok átkerüljenek a gépházba, ami azt jelenti, hogy az oldalirányú vibrációs energia a tengelykapcsoló zsírrétegében oszlik el, nem pedig az alapot rázná. Üzemünk dinamikus kiegyensúlyozási folyamata biztosítja, hogy minden univerzális tengelykapcsoló megfeleljen az ISO G2.5 kiegyensúlyozási fokozatnak, így az oldalirányú gerjesztés akár 90%-át kiküszöböli a forrásnál.

Rezonáns kritikus sebességekakkor történik, ha a működési fordulatszám egybeesik a rendszer sajátfrekvenciájával. A közbenső tengelyhossz és a keresztcsapágy merevségének gondos kiválasztásával a Raydafon minden univerzális tengelykapcsolót személyre szab, hogy a kritikus fordulatszámokat a munkatartományon kívülre tolja. A terepi rezgéselemzés megerősíti, hogy tengelykapcsolóink ​​25-30%-os biztonsági ráhagyást biztosítanak a rezonanciacsúcsoktól távol. Az alábbi táblázat összefoglalja, hogy az univerzális tengelykapcsolónk hogyan kezeli az egyes vibrációs mechanizmusokat:

• Torziós vibráció → Tűgörgős keresztcsapágyak 0,05 mm-es radiális hézaggal a mikrocsillapításhoz.
• Oldalirányú vibráció → Kettős kardán geometria + nagy pontosságú dinamikus kiegyensúlyozás (G2.5).
• Rezonancia → Állítható közbenső tengelymerevség és tömeghangolás.

Ezen túlmenően, gyárunk 100%-os NDT ellenőrzést hajt végre minden univerzális tengelykapcsoló járom és pók esetében. A harmonikus rezgéseket kiváltó öntvényhibák kiküszöbölésével olyan hajtáslánc-komponenst biztosítunk, amely aktívan simítja az erőátvitelt. Gyakorlatilag a megfelelően kiválasztott univerzális tengelykapcsoló 15 mm/s-ról 5 mm/s alá csökkenti a rezgési sebességet (Vrms) a kompresszoros szerelvényeken – ez a küszöb, ahol a csapágy élettartama megkétszereződik az ANSI/ASA S2.75 szerint. Ez az oka annak, hogy a vezető bányászati ​​és acélgyárak megbíznak a Raydafon Technology Group Co., Limited rezgéskritikus alkalmazásokban.

Miért javítja a közvetlen rezgéscsökkentés a forgó berendezés hatékonyságát?

A vibráció csökkentése nem pusztán a zajról vagy a kényelemről szól – ez az energiahatékonyság és a mechanikai teljesítmény közvetlen emelője. Ha egy gép túlzottan vibrál, az energia hőként pazarol el a csapágyakban, tömítésekben és kenőanyagokban. Üzemünk próbapados tesztjei azt mutatják, hogy a vibráció okozta súrlódás akár a bemeneti energia 11%-át is felemészti. Az univerzális tengelykapcsolók megfordítják ezt a tendenciát azáltal, hogy dinamikusan tartják a tengelybeállítást, így minimalizálják a súrlódási veszteségeket. A Raydafon Technology Group Co.,Limitednél 6-14%-os hatékonyságjavulást mértünk, miután a kopott fogaskerekes tengelykapcsolókat utólag szereltük fel az univerzális tengelykapcsolóval.

A hatékonyságnövekedés három jelenségből fakad. Először is, a csökkentett vibráció csökkenti a csapágycsapágyak és sebességváltók „teljesítményveszteségi tényezőjét”. A burkolat vibrációjának minden 2 mm/s-os csökkenésével az olajkavarás vesztesége nagyjából 4%-kal csökken. Univerzális tengelykapcsolónk általában 3,5-5 mm/s tartományban tartja a vibrációt, így biztosítva, hogy a legtöbb bemeneti nyomaték elérje a terhelést. Másodszor, az alacsonyabb vibráció szűkebb működési távolságokat tesz lehetővé a szivattyúkban és kompresszorokban. Harmadszor, a rezgésmentes hajtásláncok elkerülik a ciklikus nyomatékhullámokat, amelyek miatt az elektromos motorok nagyobb áramot vesznek fel. Egy 450 kW-os ventilátorhajtást magában foglaló esettanulmányban a szabványos csatolóelemnek az univerzális csatolásunkkal való lecserélése 810 A-ről 742 A-re csökkentette a motor áramfelvételét azonos áramlási sebesség mellett – ez 8,4%-os energiamegtakarítást jelent.

A nyers energián túl a berendezések hatékonysága a megbízhatóságot és az üzemidőt is magában foglalja. A vibráció a tömítés idő előtti meghibásodásának, a kenőanyag leromlásának és a csavarok kilazulásának egyik fő oka. Univerzális csatolásunkkal a harmonikus remegés kiküszöbölése azt jelenti, hogy az üzemi kezelők 300%-kal meghosszabbíthatják a karbantartási intervallumokat a későbbi alkatrészeken. Vegye figyelembe ezeket a hatékonyság-orientált előnyöket gyárunk alkalmazási adatbázisából:

• Nagyobb sebességű működés:A sima vibrációs profil lehetővé teszi, hogy az univerzális tengelykapcsoló folyamatosan 4200 ford./perc sebességgel működjön, míg a merev tengelykapcsolók kritikus sebességkorlátozással szembesülnek 2800 RPM-nél.
• Csökkentett parazita teljesítményfelvétel:Az alacsonyabb csapágysúrlódás 5-9%-kal kevesebb energiafogyasztást jelent műszakonként.
• Javított termékminőség:A nyomda- vagy papírgépekben a rezgésmentes átvitel biztosítja az egyenletes szalagfeszességet és rögzítést.

A Raydafon Technology Group Co., Limitednél szerzett első személyű tapasztalatunk megerősíti, hogy minden általunk szállított univerzális tengelykapcsolón átesünk egy rezgéselfogadási teszten. A névleges fordulatszámon 4,5 mm/s RMS alatti maximális rezgésamplitúdó tanúsításával garantáljuk, hogy berendezése a maximális hatásfok görbéjén működik. Ez nem csak elméleti: egy petrolkémiai üzem 18%-kal magasabb szivattyú hatásfokról számolt be, miután átváltott az univerzális tengelykapcsolónkra, mivel a mechanikus tömítések már nem szenvedtek mikrolyukakat a vibrációtól. Végső soron a vibráció csökkentése növeli a berendezések általános hatékonyságát (OEE) – és ez az ipari termelékenység valódi mértéke.

Hogyan kompenzálják az univerzális tengelykapcsolók az eltolódást anélkül, hogy káros rezgéseket generálnának?

A több csapágyas rendszerekben elkerülhetetlen az elmozdulás a hőtágulás, az alapozás és az összeszerelési tűrések miatt. A hagyományos merev tengelykapcsolók a rosszul beállított tengelyeket hajlításra kényszerítik, és időszakos oldalirányú erőket hoznak létre, amelyek 1-szeres vagy kétszeres futási sebességrezgésben nyilvánulnak meg. Az univerzális csatolások ezt a kinematikai szabadsági fokok bevezetésével oldják meg. A kardáncsukló elve lehetővé teszi, hogy minden járom egymástól függetlenül forogjon, így az eltolódást inkább a relatív szögmozgás, mint a rugalmas deformáció okozza. Üzemünkben univerzális tengelykapcsolókat tervezünk precíziós köszörülésű keresztcsapágyakkal és edzett csonkkal, hogy ez a kompenzáció holtjáték vagy csúszás nélkül történjen – ez a harmonikus gerjesztés két fő forrása.

A titok a kettős kardános univerzális tengelykapcsoló konfigurációkra jellemző "állandó sebességben" rejlik. Míg egyetlen csukló fordulatszám-ingadozást okoz (másodlagos pár), gyárunk kettős csuklós kialakítása a központosító jármával kiküszöböli a 2. harmonikus rezgést. Ez létfontosságú a hosszú hajtásláncoknál, például a hengerműveknél vagy a tengeri meghajtásnál. A Raydafon Technology Group Co., Limited végeselemes elemzést használ a közbenső tengely és a bemenő tengelyek közötti szög optimalizálására, így a gyorsulási eltérést 0,5% alatt tartja még 15°-os eltérés esetén is. Következésképpen az univerzális tengelykapcsoló rezgéssemleges komponenssé válik – nem hoz létre saját vibrációs aláírást.

A vibrációmentes beállítási eltérés kompenzációját biztosító részletes tervezési paraméterek a következők:

• Tűgörgős csapágyak koronás görgőkkel:Megakadályozza az élterhelést, amely minden fordulatnál mikroütődést okozna.
• Ajaktömítések és kiváló minőségű EP-zsír:Konzisztens csillapítási együtthatót tart fenn a -30°C és +120°C közötti hőmérséklet-tartományban.
• Az egyes részegységek dinamikus kiegyensúlyozása:A jármák és pókok egyenként kiegyensúlyozva ≤ 3 g·mm/kg maradék kiegyensúlyozatlanságig.
• Szabályozott rögzítőelem előfeszítés:A sapkacsavarok hidraulikus meghúzása szimmetrikus merevséget biztosít a kötésben.

Üzemünk szabadalmaztatott „Vibration-Free Alignment Compensation” tesztje magában foglalja az univerzális tengelykapcsoló futtatását 2°-os párhuzamos és 4°-os szögeltolással, miközben figyeli a rezgési sebességet. Az eredmények azt mutatják, hogy az univerzális tengelykapcsolónk kevesebb, mint 3,2 mm/s növekedést mutat az alapvonali beállításhoz képest – ez 78%-os javulás a szabványos tűcsapágyakkal rendelkező U-csuklókhoz képest. Ez azt jelenti, hogy az üzemben a helyszíni telepítőknek nincs szükségük milliméter alatti pontosságú lézeres beállításra; maga az univerzális tengelykapcsoló elnyeli a maradék eltolódást anélkül, hogy káros erőket továbbítana. A karbantartó csapatok számára ez rövidebb telepítési időt és alacsonyabb beállítási költségeket jelent. Vezető mérnökünk szavaivalRaydafon Technology Group Co., Limited: „Univerzális tengelykapcsolónk a vibrációs veszélyből adódó eltérést ártalmatlan tervezési paraméterré változtatja.”

Mely műszaki paraméterek határozzák meg az univerzális tengelykapcsoló rezgéscsillapító képességét?

A megfelelő univerzális tengelykapcsoló kiválasztásához a vibrációra érzékeny alkalmazásokhoz meg kell érteni a legfontosabb műszaki specifikációkat. A Raydafon Technology Group Co., Limitednél mérnöki csapatunk hat olyan alapvető paramétert azonosított, amelyek közvetlenül korrelálnak a csillapítás hatékonyságával. Ezeket a paramétereket modális elemzéssel és torziós merevség-teszttel validálják. Az alábbiakban egy részletes táblázat található, amely a nagy teherbírású univerzális tengelykapcsoló sorozatunk (RD-UDC-450 modell) jellemző értékeit mutatja be. Minden adat tényleges gyári méréseken és harmadik fél laboratóriumi jelentésein alapul.

Ezeken a paramétereken túl gyárunk még két tervezési szempontot hangsúlyoz: a közbenső tengely csőfalvastagságát (amely befolyásolja az örvénylő természetes frekvenciákat) és a keresztcsapágy előfeszítési módszerét. Ezek beállításával a Raydafon Technology Group Co., Limited személyre szabhatja az univerzális tengelykapcsolót, hogy elkerülje bizonyos gépek kritikus sebességét. Például egy 12 000 ford./perc fordulatszámon működő nagy sebességű kompresszorban egy karcsúbb közbenső tengelyt választunk, nagyobb merevség/tömeg aránnyal, hogy az 1. hajlítási módot a működési tartomány fölé toljuk. Ez a fejlett technológia biztosítja, hogy az univerzális csatolás ne csak csillapítsa a meglévő vibrációt, hanem megakadályozza a rezonancia erősítését is.

Gyakorlati kiválasztás útmutatása: azoknál az alkalmazásoknál, ahol a vibráció komoly aggodalomra ad okot (pl. turbinagenerátorok, csavarkompresszorok, tengeri tológépek), adja meg az univerzális tengelykapcsolót alacsony torziós merevséggel, nagy eltolódási kapacitással és G1.0 kiegyensúlyozási fokozattal. Gyárunk standard kínálata már tartalmazza ezen funkciók többségét. A Raydafon Technology Group Co., Limited univerzális tengelykapcsolóihoz házon belüli tesztberendezésünkön hitelesített vibrációs teljesítmény tanúsítvány tartozik. Bízzon adatainkban – mert a rezgésszabályozásban a precíziós paraméterek tesznek különbséget az üzemidő és a katasztrófa között.

Összefoglalás: A Raydafon univerzális tengelykapcsolók fő előnyei ipari üzemekhez

Technikai megbeszélésünk megszilárdítása érdekében a Raydafon Technology Group Co., Limited univerzális tengelykapcsolója a rezgéscsökkentés és a hatékonyság növelésének első számú megoldása. Üzemünk mérnöki filozófiája integrálja az eltolódási tűrést, a precíziós kiegyensúlyozást és az anyagtudományt, hogy olyan alkatrészt szállítsunk, amely aktívan megőrzi a hajtáslánc egészségét. A legfontosabb kivonatok a következők:

• 65-80%-os rezgéscsökkentés a fogaskerekes vagy merev tengelykapcsolókhoz képest, 200+ helyszíni audittal igazolva.
• Az energiahatékonyság átlagosan 7-11%-kal javul az alacsonyabb súrlódási veszteségeknek és a kisebb áramfelvételnek köszönhetően.
• Meghosszabbított csapágy- és tömítésélettartam – háromszor hosszabb karbantartási intervallum a cellulóz- és papírgyárakban.
• Testreszabható torziós merevség a kritikus sebességrezonancia elkerülése érdekében.
• 100%-ban gyári dinamikus kiegyensúlyozás és rezgésvizsgálat a szállítás előtt.

Az univerzális tengelykapcsolónk kiválasztásával adatokkal bizonyított megbízhatóságba fektet be. Üzemünk ISO 9001:2025 tanúsítvánnyal rendelkező folyamatai és folyamatos kutatás-fejlesztés biztosítja, hogy minden egység megfeleljen a legszigorúbb vibrációs szabványoknak. Iparágakban – az acélhengerléstől a szélturbinás hajtóművekig – a Raydafon Technology Group Co.,Limited több mint 12 000 univerzális tengelykapcsolót szállított le, amelyek 4,5 mm/s RMS alatti rezgésszinttel működnek, még 20 000 üzemóra után is. Ez a mérnöki ereje, amelyet a rezgés csökkentésére és a hatékonyság növelésére terveztek. Lépjen kapcsolatba a Raydafon Technology Group Co., Limited vállalattal– Precíziós tengelykapcsoló, nulla kompromisszum.
