Milyen különbségek vannak a spur -felszerelés és a spirális felszerelés között?

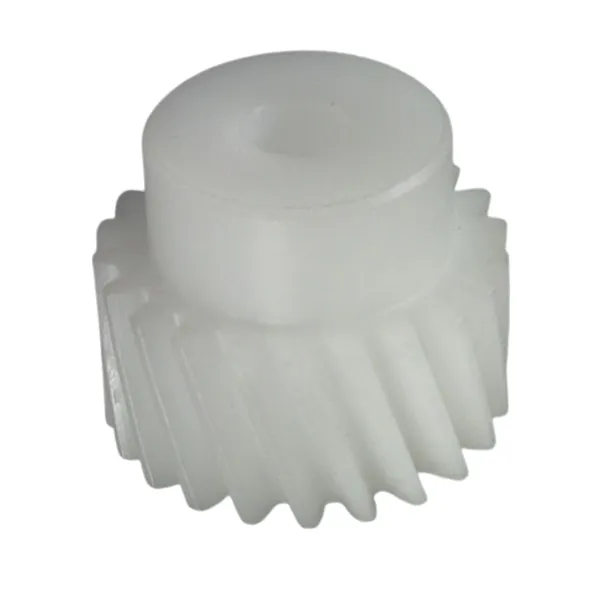

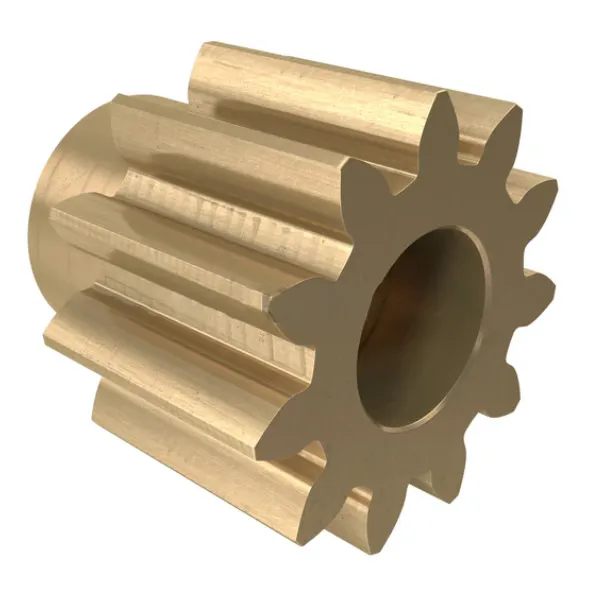

Súgó fogaskerekekésSpirális fogaskerekeka mechanikus sebességváltókban a szokásos fogaskerekek. A Spur fogaskerekek egyenes fogprofiljaival rendelkeznek, a fogas tengelyével párhuzamosan a fogoldalak. A háló alatt a két fogaskerék fogai közvetlen érintkezést mutatnak. A spirális fogaskerekek csillag alakú hélix fogprofilja van, a fogoldalak egy bizonyos dőlési szöget képeznek a fogaskerék tengelyével. A háló alatt a két fogaskerék fogai fokozatos érintkezést okoznak. Ez a szerkezeti különbség közvetlenül eltérő átviteli jellemzőkhöz vezet.RaydafonKülönböző méretben is kínál SPUR fogaskerekeket és spirális fogaskerekeket. Üdvözöljük, hogy megvásároljam őket.

Hálójellemzők

Amikor a SPUR Gears hálószál, a teljes fogszélességük egyszerre érintkezik a másik felszereléssel. Ez az érintkezési mintázat jelentős sokkot és zajt okozhat az átvitelben. Ezzel szemben a spirális fogaskerekek érintkezési vonala hajlamos, jelentősen növelve az átviteli átfedést. A sebességváltó során a spirális fogaskerekek összekapcsoló érintkezési vonala fokozatosan növekszik, majd csökken. Ez a kialakítás csökkenti a sokkot és biztosítja a simább sebességváltót.

Átviteli hatékonyság

Súgó fogaskerekekLineáris érintkezéssel rendelkezik a következő sebességváltóval az átvitel során, ami alacsony súrlódási veszteségeket és magas átviteli hatékonyságot eredményez, elméletileg eléri a 98%-99%-ot.Spirális fogaskerekek, az axiális csúszó súrlódás miatt alacsonyabb hatékonyságú, jellemzően 95% és 97% között.

Terhelési kapacitás

Mint korábban említettük, a spirális fogaskerekek összekapcsoló érintkezési vonala hajlamos, ami hosszabb hosszúságot eredményez. Ez csökkenti az egységnyomást is, ami nagyobb terhelés-hordozó nyomáskorlátozást eredményez, mint a SPUR fogaskerekek. A spirális fogaskerekek lehetővé teszik a nagyobb érintkezést az átvitel során, lehetővé téve számukra, hogy nagyobb nyomatékot továbbítsanak ugyanabban a modulban. Betöltési képességük körülbelül 15% -25% -kal magasabb, mint a Spur fogaskerekeké.

Feldolgozás

A SPUR fogaskerekek általában szokásos marógépekkel vagy hobbinggépekkel lehetnek tömegtermelést, ami viszonylag egyszerű feldolgozási és alacsony gyártási költségeket eredményez. A spirális fogaskerekeknek azonban speciális berendezésekre van szükségük a hélix szög beállításához, magasabb pontosságú igényeket helyezve a fogaskerék -feldolgozó szerszámgépekre. A következetes hélix szögvezérlés fenntartása különösen kihívást jelent, ami 20% -40% -kal magasabb termelési költségeket eredményez, mint a Spur fogaskerekeké.

Alkalmazási forgatókönyvek

Átviteli tulajdonságaiktól függően,súgó fogaskerekekGyakran használják az alacsony sebességű, könnyű terhelésű alkalmazásokban, például az óramű mechanizmusokban, a nyomtató továbbításában és a mezőgazdasági gépek sebességváltójában.Spirális fogaskerekek, másrészt, alkalmas azokra az alkalmazásokra, amelyek nagyobb stabilitást igényelnek, vagy magasabb terheléseket igényelnek, például autóipari átvitel, ipari reduktorok és tengeri meghajtási rendszerek.
