SWC-WH Flex hegesztési típusú univerzális csatlakozó nélkül

SWC-WH Flex hegesztési típusú univerzális csatlakozó nélkül

A Raydafon SWC-WH flexibilis hegesztés nélküli univerzális tengelykapcsolója a nem elasztikus hegesztett univerzális tengelykapcsolók hegesztett csatlakozásokat használnak a megbízható átvitel érdekében, így megbízható választást jelentenek nagy terhelésű alkalmazásokhoz, például kohászati ​​és bányászati ​​berendezésekhez. Fizikai tengelykapcsoló-gyártó vagyunk Kínában. Megbízható gyártóként stabil ellátást kínálunk, és a részleteket a berendezés specifikációihoz tudjuk szabni. Az árakkal kapcsolatos részletekért forduljon hozzánk közvetlenül.
Hegesztett járom · Nincs flexibilis elem · OEM kész

SWC-WH Flex hegesztés nélküli univerzális csatlakozóNagy teherbírású hajtótengelyek

Hengerművekhez, darukhoz, bányászati ​​és kohászati ​​hajtásokhoz épített merev, hegesztő típusú kardántengelykapcsoló. A hegesztett járom eltávolítja a csavarkötések lazulását. A precíziós tűs csapágyak alacsonyan tartják a súrlódást. Furat 100-550 mm, nyomaték 710 kN·m-ig, 35CrMo ötvözött acél, ISO 9001 gyártás Ningboban, Kínában.

Furat100-550 mm
Névleges nyomaték1,25 – 710 kN·m
Hajtási szög15° – 25°
Anyag35CrMo acél
MOQ1 db
Átfutási idő15-30 nap

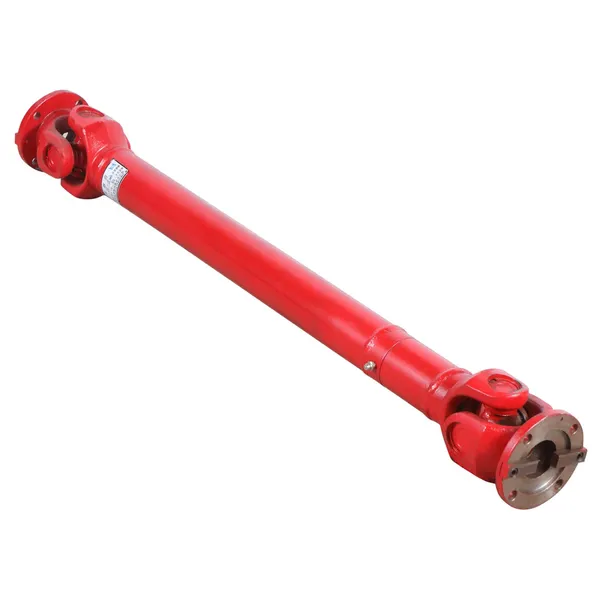

SWC-WH without flex welding type universal coupling welded yoke product photo

01Mi az SWC-WH rugalmas hegesztési típusú univerzális tengelykapcsoló nélkül?

Az SWC-WH amerev kardáncsuklós tengelykapcsolóamely a nyomatékot egy hegesztett járom és egy precíziós tűcsapágyakon futó központi kereszten keresztül továbbítja. A flex típusú tengelykapcsolókkal ellentétben tartalmaznincs rugalmas elem, így nincs gumi, nincs rugós csomag és nincs elhasználódó kiegyenlítő flex tag. Ez teszi az előnyben részesített választást, amikor a hajtás megkövetelinagy nyomaték, nagy ütésállóság és hosszú élettartamtorziós csillapítás helyett.

A hegesztett járom a legfontosabb különbség a csavarozott járomú kivitelektől. Folyamatos vibráció hatására a csavarkötések meglazulhatnak, ami rezgést, holtjátékot és végül meghibásodást okozhat. A hegesztés teljesen megszünteti ezt a meghibásodási módot. Beszerzési vevőknekuniverzális tengelykapcsolók ipari hajtótengelyekhez, ez kevesebb karbantartási leállást és alacsonyabb teljes birtoklási költséget jelent a tengelykapcsoló élettartama alatt.

Ha az alkalmazásnak a merevség helyett torziós megfelelőségre van szüksége, hasonlítsa össze aSWC-BH szabványos hajlékony hegesztési típusvagy a hosszú fesztávSWC-CH long flex hegesztési típus, amelyek rugalmas elemet adnak a két járom közé.

02SWC-WH Műszaki adatok: furat, nyomaték és eltolási tartomány

Az alábbi táblázat felsorolja az SWC-WH sorozat összes szabványos méretét. Árajánlat kérése előtt használja a tengely átmérőjének, a szükséges névleges nyomatéknak és a rendelkezésre álló beépítési hossznak megfelelően. Egyedi furatok, kulcshornyok és hosszúságok kérésre elérhetők.

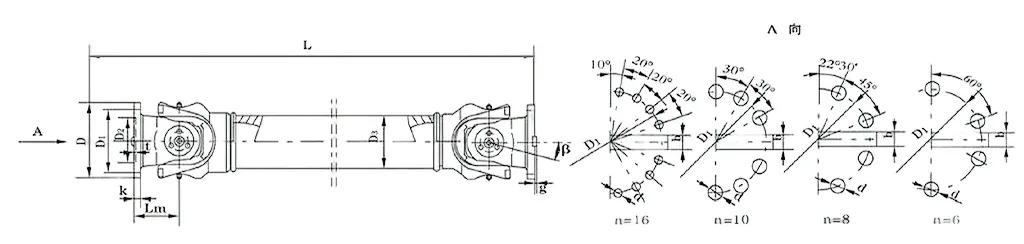

SWC-WH Flex hegesztési típusú univerzális csatlakozó nélkül — Teljes méretű táblázat
Modell D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Tehetetlenségi nyomaték (kg·m²) Súly (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Csak szögletes

Az SWC-WH 15°-25°-ig kompenzálja a szögeltérést. Axiális mozgáshoz párosítsa egy csúszó bordás tengellyel.

Nyomaték kiválasztása

Alkalmazzon 1,5–2,5 szerviztényezőt a névleges nyomatékra az ütési szinttől és a munkaciklustól függően.

Furatillesztés

A fent felsorolt ​​szabványos D1 js11 / D2 H7 furatok. Egyedi lépcsős vagy bordás furatok kaphatók.

Alternatív karima

Ha a tengelye karimás interfészt használ, lásd aSWC-WF karima típusugyanabban a sorozatban.

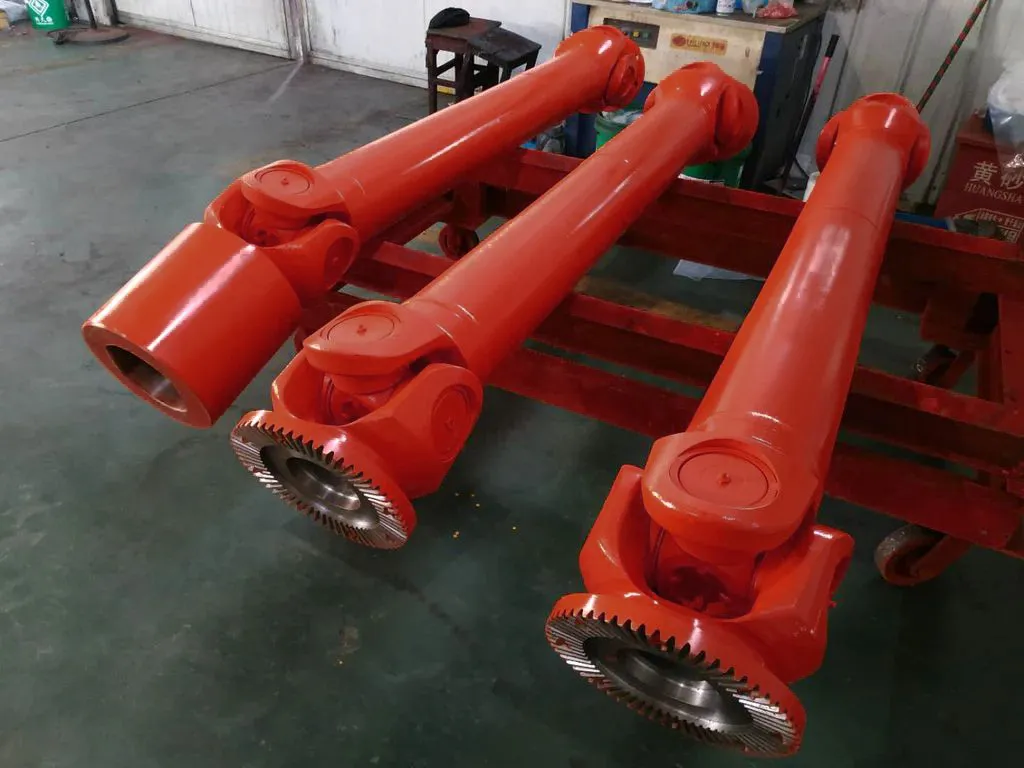

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Miért választanak a vevők hegesztett tengelykapcsolókat nagy teherbírású gépekhez?

A beszerzési mérnökök három kereskedelmi okból választják az SWC-WH-t:alacsonyabb állásidő, kevesebb csereciklus és alacsonyabb üzemóránkénti összköltség.

  • Nincs csavarkötés lazulása.A hegesztett járom eltávolítja a vibráció-lazító hibaüzemmódot, amely lerövidíti a hengerművekben és a törőgépekben lévő csavaros tengelykapcsolók élettartamát.
  • Magas nyomatéksűrűség.Akár 710 kN·m névleges nyomaték kompakt burkolatban, amely a legtöbb nehéz hajtótengely-feladatot lefedi.
  • Precíziós tűs csapágyak.Az alacsony súrlódás, a nagy hatékonyság és a hosszú kenési intervallum csökkenti a karbantartási munkát.
  • 35CrMo ötvözött acél.Hőkezelt a kopás, a fáradtság és az ütésállóság érdekében bányászati, kohászati ​​és tengeri környezetben.
  • Széles szögtűrés.A 15°–25°-os kompenzáció csökkenti a beállítási költségeket a telepítés során.
  • Szervizelhető kivitel.A cserélhető kopóalkatrészek meghosszabbítják a tengelykapcsoló gazdaságos élettartamát egyetlen cserecikluson túl.

04Ahol az SWC-WH csatlakozókat használják: Alkalmazások és iparágak

Az SWC-WH ott van előírva, ahol egy merev, nagy nyomatékú tengelykapcsolónak ki kell bírnia a folyamatos ütéseket és rezgéseket. A tipikus telepítések a következők:

Acélhengerművek Kohászati ​​vonalak Felső daruk Kikötőemelő gépek Bányászati ​​szállítószalagok Zúzógépek és fúróberendezések Tengeri meghajtás Fedélzeti gépek Cement és papír meghajtók Nagy teherbírású próbapadok Megújuló energiahajtások Vegyi folyamatvonalak

Ha a hajtás tengelyirányú elmozdulást vagy torziós megfelelőséget is igényel, tekintse át a teljes leírástuniverzális csatlakozási tartományvagy az alternatívafogaskerék tengelykapcsoló sorozatmegadása előtt.

05Egyedi SWC-WH csatlakozók: OEM, saját címke és rajz alapú gyártás

A Raydafon egyOEM univerzális tengelykapcsoló gyártó, nem kereskedelmi cég. A testreszabást saját ISO 9001-es létesítményünkön belül végezzük Ningboban, Kínában.

Furat és kulcshorony

D1 js11, D2 H7 vagy egyéni tűrés. Párhuzamos kulcs, spline vagy zsugortárcsa interfész.

Karima minta

A csavar köre, a vezető átmérője és a csavarok száma a csatlakozó karima rajzának megfelelően.

Hosszúság és egyensúly

Lmin és kiterjesztett hosszúságok. Dinamikus kiegyensúlyozó fokozatok nagy sebességű tengelyekhez.

Bevonás és jelölés

Festés, fekete oxid, horganyzás. Magáncímkés adattábla és jelölés.

Küldjön PDF, DWG, DXF vagy STEP rajzot a tengely méreteivel és a munkaciklusával. Mérnökeink 24 órán belül visszaküldik a méretes ajánlást és árajánlatot.

06Minőségellenőrzés, tanúsítványok és 12 hónapos garancia

Minden SWC-WH tengelykapcsoló átmegy egy dokumentált ellenőrzési útvonalon a szállítás előtt. Ez az a bizonyíték, amelyre a tengerentúli vásárlók támaszkodnak az eladó jóváhagyása és a bejövő ellenőrzés során.

  • ISO 9001 tanúsítvánnyal rendelkező gyártási folyamat
  • Beérkező acélellenőrzési és hőkezelési nyilvántartások
  • Méretellenőrzési jegyzőkönyv a furathoz, reteszhornyhoz és Lmin
  • A hegesztési varrat ellenőrzése a csuklón
  • Csapágy illeszkedési és forgási teszt csomagolás előtt
  • 12 hónap korlátozott garancia a gyártási hibákra

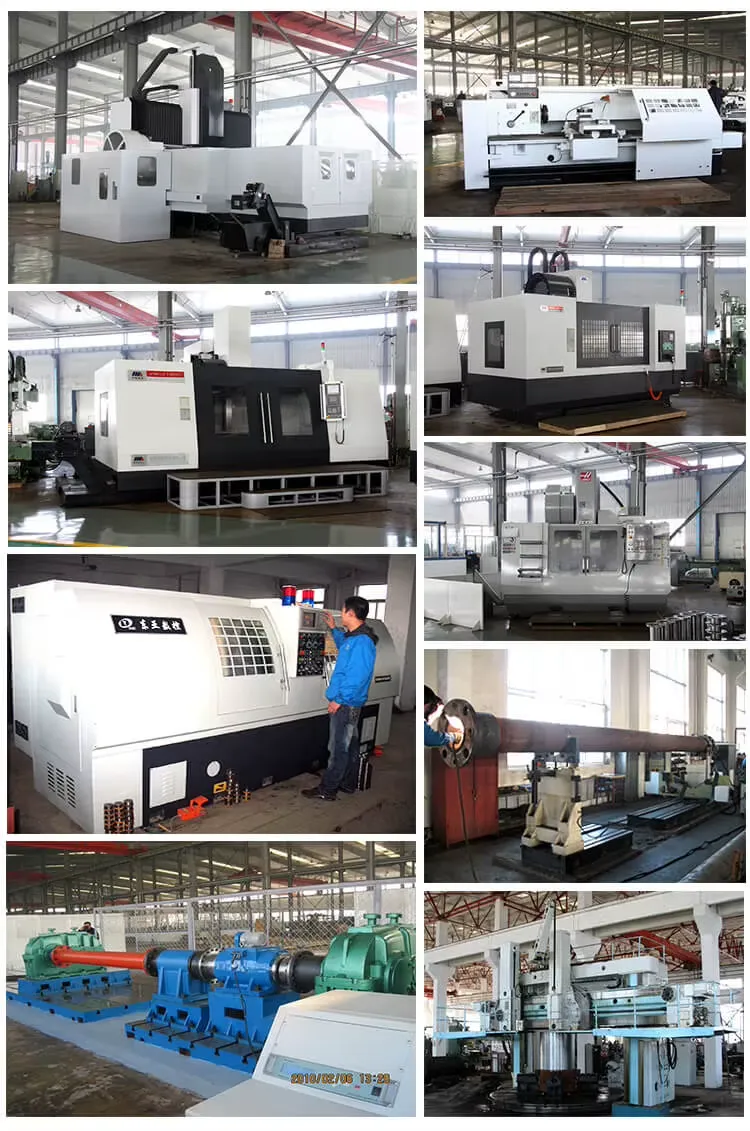

Raydafon universal coupling manufacturing workshop Ningbo China

07Megrendelés módja: MOQ, átfutási idő, csomagolás és szállítás

MOQ

1 db standard méretekhez. Mennyiségi ár 50 db-tól.

Átfutási idő

15-30 nappal a rajz visszaigazolása és letétbe helyezése után.

Csomagolás

Fa tok, VCI rozsdagátló fólia, nedvszívó, egyedi raklap nagy méretekhez.

Szállítás

Tengeri, légi vagy expressz. EXW / FOB / CIF / DDP feltételek állnak rendelkezésre.

Dokumentumok

CI, PL, CO, A/E formanyomtatvány, anyagigazolás, méretjelentés.

Fizetés

T/T, L/C látásra és egyéb feltételek alkuképes visszatérő vásárlók számára.

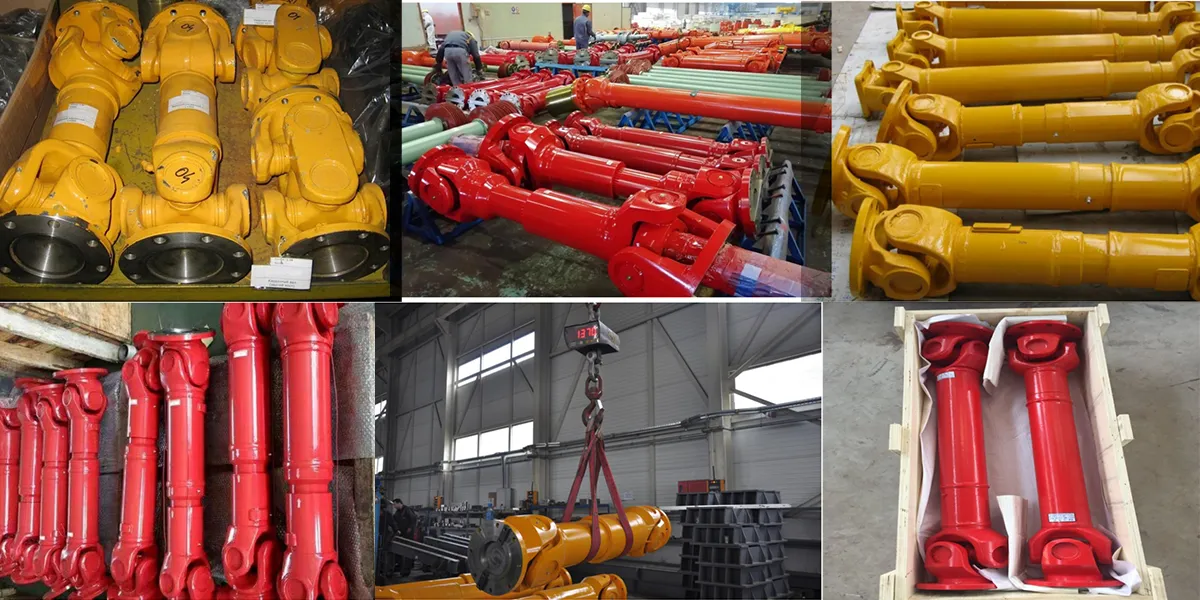

SWC-WH universal coupling inspection and assembly line

08SWC-WH univerzális tengelykapcsoló vásárlói GYIK

Mit jelent a "hajlékony hegesztési típus nélkül" az SWC-WH tengelykapcsolón?

Ez azt jelenti, hogy a tengelykapcsolónak nincs rugalmas vagy hajlékony eleme a nyomaték útján, és a járom hegesztéssel, nem pedig csavarozással van összekötve. Ez megszünteti a csavarkötések rezgés hatására bekövetkező kilazulását, és növeli a szerkezeti merevséget. Ez a megfelelő választás a nagy nyomatékú, nagy ütésű hajtásokhoz, ahol nincs szükség rugalmas elemre.

Mekkora az SWC-WH sorozat nyomatéka és furattartománya?

Forgatóátmérő 100–550 mm, névleges nyomaték 1,25–710 kN·m, kifáradási nyomaték 0,63–355 kN·m, standard furat D1 57–426 mm. Egyedi furatok és lépcsős tengelyek állnak rendelkezésre.

Milyen anyagokat és csapágyakat használnak?

A betétek és a karimák hőkezelt 35CrMo ötvözött acélból készülnek. A keresztcsap precíziós tűs csapágyakon fut, hogy csökkentse a súrlódást és meghosszabbítsa az élettartamot folyamatos ipari igénybevétel mellett.

Mekkora a maximális eltolódási szög?

Mérettől függően 15° és 25° közötti szögeltérés. Az SWC-WH nem kompenzálja az axiális elmozdulást – párosítsa csúszó bordával vagy teleszkópos tengellyel, ha van tengelyirányú elmozdulás.

OEM vagy egyedi SWC-WH csatlakozókat kínál?

Igen. Személyre szabjuk a furatot, a kulcshornyot, a karimamintát, a hosszt, a kiegyensúlyozási fokozatot, a felületkezelést és a névtáblát. Küldjön PDF, DWG, DXF vagy STEP rajzot, és 24 órán belül árajánlatot adunk.

Mi a MOQ, az átfutási idő és a garancia?

MOQ 1 db standard méretekhez. Átfutási idő 15-30 nap mérettől és testreszabástól függően. 12 hónap korlátozott garancia a gyártási hibákra.

Hogyan válasszam ki a megfelelő SWC-WH méretet a hajtótengelyemhez?

Adja meg a névleges nyomatékot, a csúcsnyomatékot, a fordulatszámot, a tengelyátmérőket, az eltolódási szöget és a munkaciklust. Mérnökeink javasolják a méretet a megfelelő szerviztényezővel. A teljes szöveget is átnézhetiuniverzális tengelykapcsoló-választási útmutatómielőtt kapcsolatba lép velünk.

Kaphatok mintát tömeges rendelés leadása előtt?

Igen. Szabványos méretekre mintarendeléseket fogadunk el. A mintaköltség és a fuvardíj külön feltüntetésre kerül, és az első tömeges megrendelés ellenében jóváírható.
