Mi befolyásolja a kúpkerék teherbírását?

A kúpkerekes fogaskerekek kritikus szerepet játszanak a mozgás és a nyomaték átvitelében az egymást keresztező tengelyek között, különösen az olyan nagy teherbírású ipari rendszerekben, mint az autóipari hajtásláncok, bányászati ​​berendezések, tengeri meghajtás, robotika és automatizált gépek. Amikor a mérnökök értékelik a teljesítményt, mindig felmerül egy alapvető kérdés: Mi befolyásolja a kúpkerék teherbírását? A válasz az anyagtudomány, a hajtóműgeometria, a hőkezelés, a felületkezelés, a kenés és a precíziós gyártási szabványok kombinációjában rejlik. A terhelhetőséget soha nem egyetlen paraméter határozza meg. Ez egy átfogó mérnöki mérleg eredménye.

A Raydafon Technology Group Co., Limitednél precíziós hajtóműrendszereket tervezünk és gyártunk olyan igényes alkalmazásokhoz, ahol a nyomatékstabilitás, a fáradtságállóság és a hosszú élettartam nem alku tárgya. Mérnöki csapatunk tisztában van azzal, hogy a terhelhetőség közvetlenül meghatározza a megbízhatóságot, az üzembiztonságot és a teljes életciklus-költséget. Üzemünkben ellenőrzött gyártási folyamatok, fejlett ellenőrző rendszerek és optimalizált foggeometria kialakítás révén biztosítjuk, hogy minden Precision Gear megfeleljen a nemzetközi szilárdsági és tartóssági szabványoknak. Ez a cikk részletes technikai magyarázatot ad a befolyásoló tényezőkrőlkúpkerékterhelhetőségét és azt, hogy a professzionális gyártás hogyan biztosítja az egyenletes teljesítményt.

Tartalomjegyzék

• Milyen szerepet játszik az anyagválasztás és a hőkezelés a teherbírásban?
• Hogyan befolyásolja a fogaskerék geometriája a kúpkerék terheléseloszlását?
• Miért határozza meg a gyártási precízió a valós terhelési teljesítményt?
• Összegzés
• GYIK

Milyen szerepet játszik az anyagválasztás és a hőkezelés a teherbírásban?

Az anyagválasztás a kúpkerekek teherbírásának alapja. A fogaskerék mechanikai szilárdságát, keménységi profilját, fáradásállóságát és ütésállóságát elsősorban az alapanyaga és az azt követő hőkezelés határozza meg. Megfelelő anyagtervezés nélkül még a legpontosabb hajtóműgeometria sem képes ellenállni a nagy nyomatéknak vagy a ciklikus igénybevételnek.

1. Általános anyagok a nagy terhelésű kúpkerekes fogaskerekekhez

Üzemünkben jellemzően gyártunkPrecíziós hajtóműa következő ötvözött acélokat használó termékek:

• 20CrMnTi nagy felületi keménységet igénylő karburált fogaskerekekhez
• 42CrMo közepes és nagy nyomatékú átvitelhez
• 18CrNiMo7-6 nehézipari és bányászati ​​alkalmazásokhoz
• Rozsdamentes ötvözet változatok korrozív környezetekhez

Mindegyik anyag eltérő egyensúlyt biztosít a mag szívóssága és a felületi keménység között. Például:

2. Hőkezelési eljárások, amelyek javítják a terhelhetőséget

A hőkezelés közvetlenül befolyásolja a hajlítási kifáradási szilárdságot és a felületi érintkezési szilárdságot. A gyárunkban alkalmazott fő folyamatok a következők:

• Karburálás a felületi széntartalom növelése érdekében
• Edzés a keménység javítása érdekében
• Edzés a ridegség csökkentésére
• Nitridálás a kopásállóság érdekében
• Indukciós edzés a helyi erősítéshez

A karburált fogaskerekek kemény külső réteget fejlesztenek ki, amely ellenáll a lyukasztásnak, miközben megtartja a kemény magot, amely képes elnyelni az ütési terhelést. Ez a kettős szerkezetű kialakítás jelentősen megnöveli a terhelhetőséget. A Raydafon Technology Group Co., Limited gondosan szabályozza a karburálási mélységet, jellemzően 0,8 mm és 1,5 mm között, a modul méretétől függően.

3. Fáradási szilárdság és terhelési szabványok

A kúpkerék teherbírását az ISO és az AGMA szabványok szerint számítják ki. Két fő hibamódot veszünk figyelembe:

• Hajlítási fáradtság hiánya a foggyökérnél
• Érintkezési fáradtság hiba a fogoldalon

A nem megfelelő anyagválasztás mindkét ellenállási értéket csökkenti. Precision Gear megoldásaink metallográfiai ellenőrzésen és keménységi vizsgálaton esnek át, hogy igazolják a szerkezeti konzisztenciát a szállítás előtt. Végső soron az anyag- és hőkezelés határozza meg a fogaskerék által elviselhető elméleti maximális nyomatékot. Megfelelő kohászat nélkül a geometria és a kenés javítása nem tudja kompenzálni a gyenge szerkezeti alapokat.

Hogyan befolyásolja a fogaskerék geometriája a kúpkerék terheléseloszlását?

Míg az anyag erőt ad, a geometria határozza meg, hogyan hasznosul ez az erő. A fogfelületek közötti rossz terheléseloszlás drámaian csökkenti a valós teherbírást. Még a nagy szilárdságú acél is idő előtt meghibásodik, ha túlzott feszültségkoncentráció.

1. Főbb geometriai paraméterek

A következő paraméterek befolyásolják a kúpkerék teherbírását:

• Modul
• Fogak száma
• Nyomásszög
• Spirális szög
• Az arc szélessége
• Fogprofil módosítása

A nagyobb modul növeli a fogvastagságot, javítva a hajlítószilárdságot. A szélesebb arcszélesség nagyobb érintkezési területen osztja el a terhelést. Ezeknek a beállításoknak azonban összhangban kell lenniük a rendszer tervezési korlátaival.

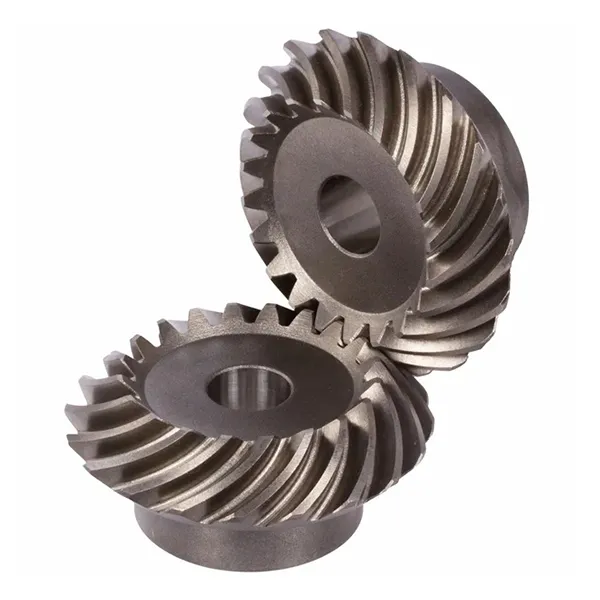

2. Spirális kúpfogaskerekek vs egyenes kúpfogaskerekek

A spirális kúpkerekes fogaskerekek általában nagyobb teherbírást kínálnak, mint az egyenes kúpkerekek a fokozatos fogak kapcsolódása miatt. Ez csökkenti az ütközési terhelést és a zajt.Raydafon Technology Group Co., Limitedspirál Precision Gear gyártására specializálódott nagy nyomatékú rendszerekhez.

3. Töltse be az érintkezési minta optimalizálását

A megfelelő fogak érintkezési mintái megakadályozzák a helyi túlterhelést. Üzemünk fogaskerékérintkező-elemző szoftvert használ a következők szimulálására:

• Átviteli hiba
• Terheléseloszlás nyomaték alatt
• Hőtágulási hatás
• Tengelyelhajlási hatások

A mikrogeometriai módosítások, mint például a koronázás és az ólomkorrekció, segítenek egyensúlyban tartani az érintkezési feszültséget. Ez közvetlenül javítja az üzemi teherbírást az idő előtti gödrösödés megelőzésével.

4. Kúpos precíziós fogaskerekünk műszaki paraméterei

A geometria optimalizálásával biztosítjuk, hogy minden precíziós hajtómű biztonságos igénybevételi határokon belül működjön még csúcsnyomaték mellett is.

Miért határozza meg a gyártási precízió a valós terhelési teljesítményt?

A kúpkerék elméleti teherbírása csak akkor érhető el, ha a gyártási pontosság szigorúan ellenőrzött. A fogprofil eltérései, a dőlésszög-hiba, a kifutás vagy a felületi minőség jelentősen csökkenti a tényleges terhelhetőséget.

1. Megmunkálási pontosság

A nagy teherbírás szigorú tűrésszabályozást igényel. Üzemünk a következőket használja:

• CNC spirál kúpkerekes vágógépek
• Öttengelyes megmunkáló központok
• Fogaskerék-csiszológépek
• CMM ellenőrző rendszerek

A Raydafon szigorú mérettűrés-ellenőrzést tart fenn, hogy egyenletes foggeometriát biztosítson a tételekben.

2. Felületkezelés és csiszolás

A földi fogaskerekek kisebb súrlódást és jobb érintkezési elosztást mutatnak. A precíziós köszörülés javítja:

• Az érintkezési arány stabilitása
• Zajcsökkentés
• Kenőréteg kialakulása
• Fáradt élet

Ez az oka annak, hogy a nagy sebességű alkalmazásokhoz készült Precision Gear megoldásainkat teljesen köszörüljük, nem csak marjuk.

3. Minőségellenőrzés és tesztelés

A terhelési teljesítmény ellenőrzése a következőket tartalmazza:

• Fogérintkezési minta vizsgálata
• Keménységmérés
• Mágneses részecskék vizsgálata
• Dinamikus egyensúlyozás

A Raydafon Technology Group Co., Limited többlépcsős ellenőrzést végez a szállítás előtt. Ez biztosítja, hogy a terhelhetőségi számítások valódi működési tartósságot eredményezzenek. A gyártási precizitás áthidalja a szakadékot a tervezés és a terepi teljesítmény között. Még a prémium anyagok sem tudják kompenzálni a rossz megmunkálási minőséget.

Összegzés

Mi befolyásolja a kúpkerék teherbírását? A válasz az anyagszilárdság, az optimalizált geometria, az ellenőrzött hőkezelés, a felületkezelés és a szigorú gyártási precizitás kombinációjában rejlik. Mindegyik tényező hozzájárul a hajlítási kifáradás ellenállásához és a felületi érintkezési tartóssághoz. A Raydafon Technology Group Co., Limitednél a kohászati ​​szakértelmet, a fejlett megmunkálási technológiát és a szigorú ellenőrzési szabványokat integráljuk az ipari igényekre szabott, nagy teljesítményű Precision Gear rendszerek előállításához.

Ha a hajtóműszállítókat értékeli nagy nyomatékú alkalmazásokhoz, mérnöki csapatunk készen áll, hogy műszaki tanácsadással és testreszabott gyártással támogassa projektjét.Lépjen kapcsolatba a Raydafon Technology Group Co., Limited vállalattalmég ma, hogy megvitassuk igényeit, és részletes árajánlatot kapjunk.

GYIK

1. kérdés: Mi befolyásolja leginkább a kúpkerék teherbírását az ipari alkalmazásokban?
Az anyagszilárdság és a hőkezelés minősége általában a legnagyobb hatással van, mert ezek határozzák meg a hajlítási kifáradást és a felületi érintkezési ellenállást. A teljes terhelési teljesítmény eléréséhez azonban a geometriának és a megmunkálási pontosságnak meg kell egyeznie az anyagtulajdonságokkal.

Q2: Hogyan javítja a hőkezelés a kúpkerék teherbírását?
A hőkezelés növeli a felületi keménységet, miközben megtartja a kemény magot. Ez a kettős szerkezet megakadályozza a foggyökér törését és a felületi lyukasztást ismételt nyomatékciklusok hatására.

3. kérdés: Befolyásolja-e a fogaskerék pontossági fokozata a terhelhetőséget?
Igen. A nagyobb pontosság csökkenti a feszültségkoncentrációt és az egyenetlen terheléseloszlást. Ez lehetővé teszi, hogy a hajtómű biztonságosan működjön közelebb az elméleti terhelési határához, idő előtti kopás nélkül.

4. kérdés: Miért részesítik előnyben a spirális kúpkereket a nagy terhelésű rendszerekben?
A spirális kúpfogaskerekek fokozatosan kapcsolódnak be, és egyenletesebben osztják el az erőt a fogfelületen. Ez csökkenti az ütési feszültséget és növeli a tényleges teherbírást az egyenes kúpkerekes fogaskerekekhez képest.

5. kérdés: Befolyásolhatják-e a kenési körülmények a kúpkerék teherbírását?
A megfelelő kenés megakadályozza a fém-fém érintkezést és csökkenti a felület fáradását. A nem megfelelő kenés növeli a súrlódást és a hőt, csökkenti a tényleges teherbírást és lerövidíti az élettartamot.
