SWP-G Super Short Flex típusú univerzális csuklós tengelykapcsoló

SWP-G Super Short Flex típusú univerzális csuklós tengelykapcsoló

A Raydafon SWP-G Super Short Flex típusú univerzális csuklós tengelykapcsolója pontosan az, amit keres. Kifejezetten azokhoz a kompakt összeállításokhoz készült, ahol minden hüvelyk számít, anélkül, hogy spórolnánk a szükséges teljesítményen.


Nagy nyomatékú tengelykapcsoló szűk helyekhez és nehéz gépekhez

Amikor az építőipari eszközöknek vagy mezőgazdasági betakarítógépeknek akardáncsukló tengelykapcsolóamely szűk helyekre is elfér, de még mindig nagy nyomatékot ad, a Raydafon SWP-G erre a feladatra készült. Szuper rövid kialakítás, rugalmas elem és akár 224 kN·m forgatónyomaték – a teljesítmény kompromisszumok nélkül.

225–350mm

Forgató átmérő

224kN·m

Max nyomaték

5°

Szögeltérés

ISO 9001

Minőségi szabvány

Kompakt teljesítmény

Szuper rövid, szűk összeszereléshez készült

A „szuperrövid” kialakítás nem csak egy címke – olyan szűk helyekre préselődik, amelyeket más tengelykapcsolók nem tudnak elérni. A 225-350 mm-es forgási átmérő közepes méretű nehéz berendezésekhez illeszkedik.

Rövid hajlékony univerzális csuklós tengelykapcsolóként akár 5 fokos szögeltolódást is kezel, miközben 224 kN·m nyomatékot hordoz. A beépített rugalmas elem elnyeli az ütéseket és a rezgéseket, így más alkatrészek nem viselik el a kopást.

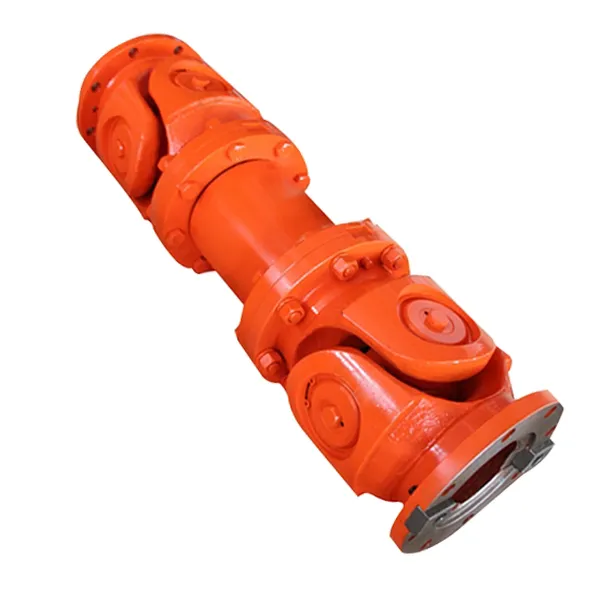

Raydafon SWP-G super short flex type universal joint coupling

Termékleírás

Öt szabványos modell az SWP225G-től az SWP350G-ig. A nyomaték 56 kN·m és 224 kN·m között van. Egyedi méretek kérésre.

Modell D (mm) Tn (kN·m) Tf (kN·m) β≤ L (mm) M (kg)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

Megjegyzés: jelölési példa – körgyűrű átmérője D=315mm, beépítési hossz L=620mm, G típusú rövid hajlítás nélküli típus: SWP315GX620 tengelykapcsoló.

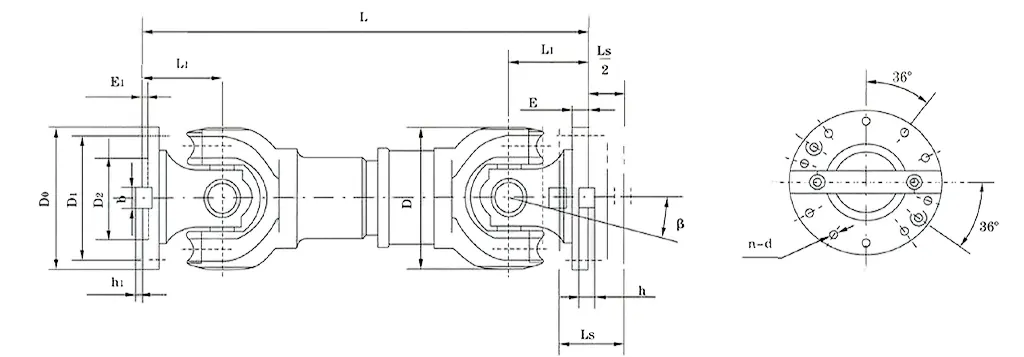

SWP-G coupling dimension drawing

Termék alkalmazása

Olyan szűk helyekre tervezték, ahol rugalmasságra és erőre van szüksége. Hatékonyan mozgatja a nyomatékot olyan helyeken, ahol nincs hely a terjedelmes alkatrészek számára, még akkor is, ha a tengelyek nincsenek tökéletesen egy vonalban.

Építőipari berendezések

A kotrógépek és rakodók szűk helyekkel rendelkeznek, ahol az alkatrészek egymáshoz közel dörzsölődnek. Az SWP-G pontosan illeszkedik, elnyeli a rezgéseket és kezeli az állandó mozgást.

Mezőgazdasági gépek

Egyenetlen mezőket szántó traktorok és aratógépek egyenetlen terepen. Kiigazítja a terepmunkából származó szögeltéréseket, csökkenti a kopást.

Tengerészeti beállítások

Szűk motorterek a hajókon. A korrózióálló szerkezet kezeli a sós vizet, valamint a hullámokból és a meghajtásból származó dinamikus terheléseket.

Megújuló energia

A szélturbinák és a napelemes nyomkövetők precíz vezérlést igényelnek korlátozott helyeken. Nagy nyomaték kis holtjátékkal és kevés karbantartással.

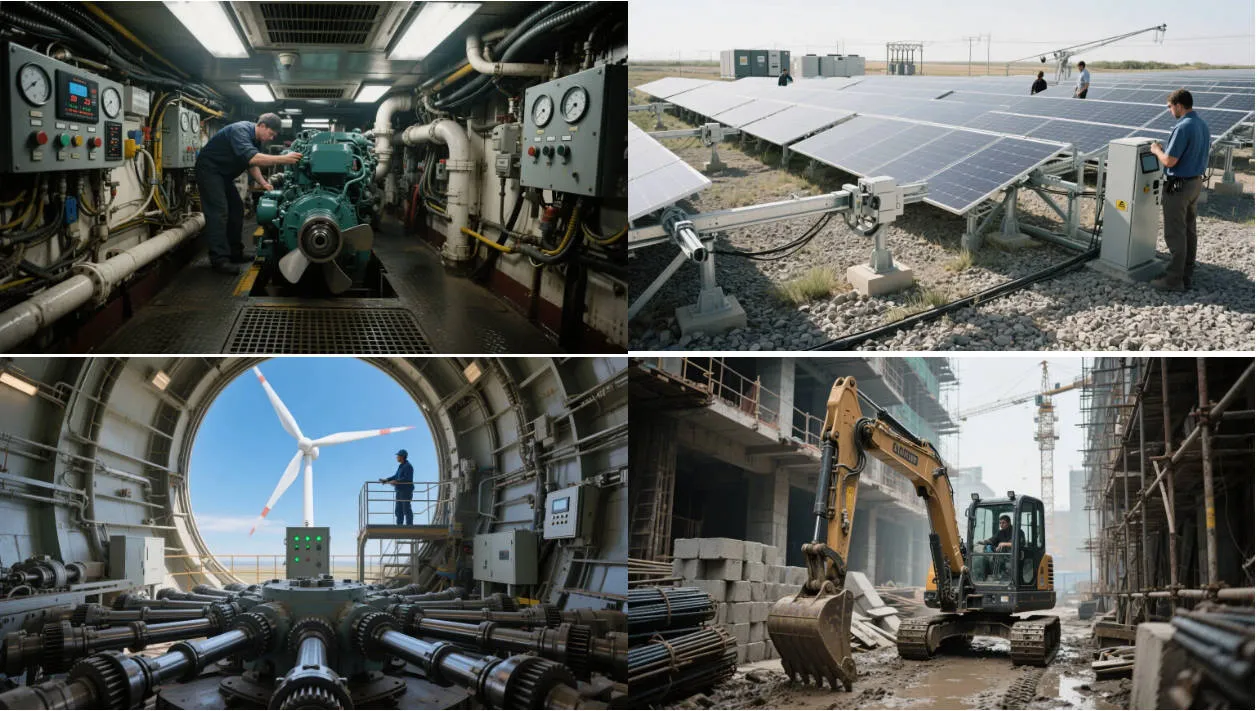

SWP-G coupling applications

Termékjellemzők

Kompakt felépítés, nagy nyomaték, strapabíró anyagok és korrózióállóság – igényes környezetben való folyamatos használatra tervezték.

Nagy nyomatékú Flex elem

A továbbfejlesztett flex elemek kezelik a nagy szögeltéréseket a teljesítmény csökkenése nélkül. Ideális dinamikus környezetekhez, ahol a tengelyek eltolódnak.

Tartós anyagok

A nagy szilárdságú acél és bronz alkatrészek ellenállnak a kopásnak és a fáradásnak folyamatos működés közben. Elnyeli az ütéseket, hogy az erőátvitel egyenletes legyen.

Gyors telepítés

A csavaros vagy kulcsos csatlakozások gyorsan rögzíthetők, és lerövidítik a karbantartási időt. Jól kezeli az axiális mozgásokat – nincs csúszás vagy helytelen illeszkedés az alkatrészek eltolódása során.

Korrózióállóság

A védőbevonatok ellenállnak a sós víznek és a zord környezetnek. Kiválóan működik tengeri univerzális tengelykapcsolóként meghajtórendszerekhez.

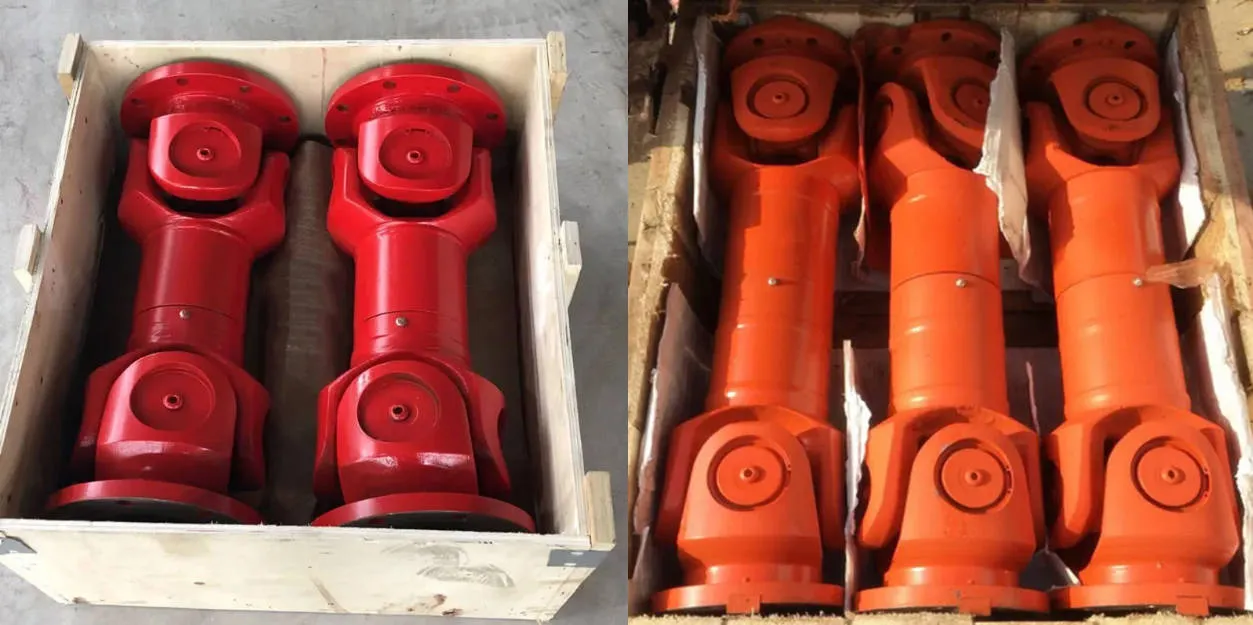

SWP-G coupling features

Hogyan működik

Rugalmas nyomatékátvitel – híd a tengelyek között, amely egy kicsit elmozdulhat anélkül, hogy megszakadna a kapcsolat.

A bemeneti tengely forog A bemeneti tengely forgatja és mozgatja a rugalmas elemet.
Rugalmas elem hajlítása Az elasztomer elemek energiapazarlás nélkül kezelik a szög-, axiális és radiális eltolásokat.
A nyomaték átvitele a kimenő tengelyre A flexibilis elem a nyomatékot a kimenő tengelyre viszi azáltal, hogy éppen eléggé hajlik – nincs rándulás, nincs hirtelen megállás.
A rezgések elnyelték Tengeri környezetben vagy durva terepen a rugalmas kialakítás elnyeli a rezgéseket és ütéseket, meghosszabbítva az élettartamot.

Vásárlói vélemények

Visszajelzések az SWP-G-t a termelésben használó mérnököktől és karbantartó csapatoktól.

⭐⭐⭐⭐⭐

"Kemény, megbirkózik a nagy nyomatékú feladatokkal anélkül, hogy izzadna. Több hónapos futás után alig láttunk kopást."

Li Jian – vezető mérnök, Shanghai Industrial Equipment

⭐⭐⭐⭐⭐

"Kicseréltük a régi, terjedelmes csatlakozóinkat. Az erőátvitel sima és egyenletes, a karbantartási költségek pedig csökkentek."

Emily Walker – műszaki igazgató, New York Manufacturing Solutions

⭐⭐⭐⭐⭐

"A kis méret illeszkedik szűk összeállításainkhoz, és a rugalmas kialakítás zökkenőmentesen tartja a műveleteket. Kevesebb karbantartási fejfájás."

Andrea Rossi – üzemeltetési vezető, milánói mérnöki részleg

⭐⭐⭐⭐⭐

"A teljesítmény még nagy terhelés mellett is egyenletes marad. Gyártósorunk hatékonysága mostanra jelentősen megnőtt."

Jean-Claude Lefevre – Karbantartási felügyelő, Lyon Mechanical Works

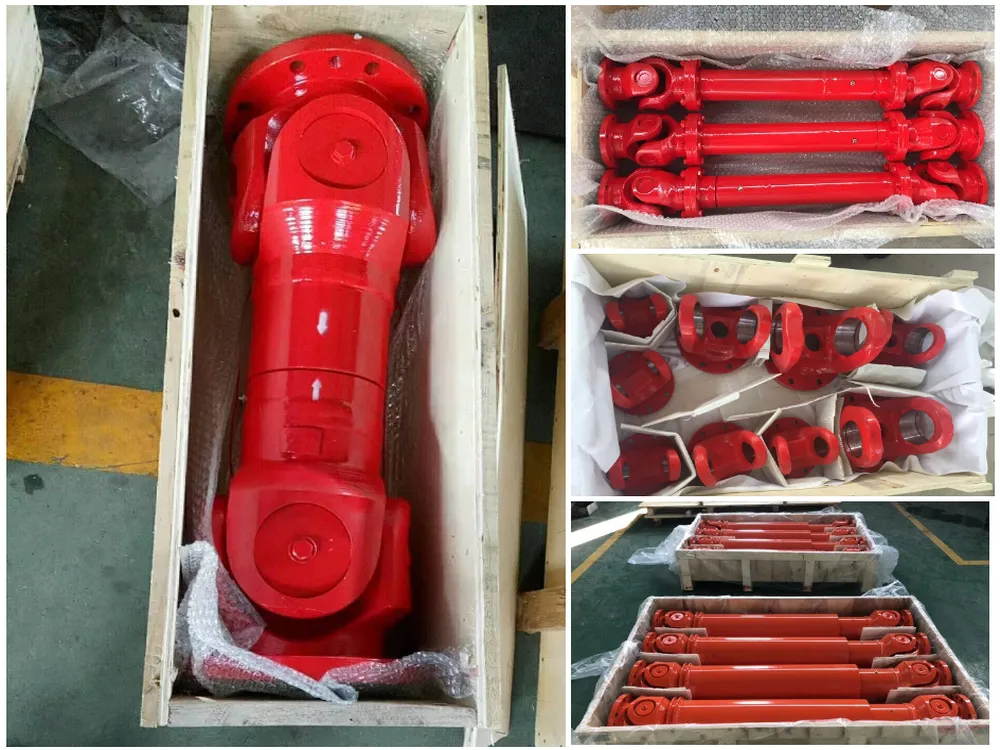

Raydafon universal joint coupling factory

SWP-G csatlakozóra van szüksége berendezéséhez?

Küldje el nekünk forgásátmérőjét, nyomatékigényét, beépítési hosszát és alkalmazását. Csapatunk megerősíti a megfelelő modellt, és személyre szabott megoldást kínál.
