Miért használnak precíziós csigakerekes fogaskerekeket nagy redukciós alkalmazásokhoz?

Egy ipari robotkar kompakt házában egy szervomotor 6000 fordulat/perc sebességgel forog. A kimenő tengely azonban lassan, megfontolt pontossággal mozog, és több száz Newtonméter nyomatékot fejt ki a nehéz hasznos teher elhelyezéséhez. Az a komponens, amely lehetővé teszi ezt a drámai átalakulást, aPrecíziós hajtómű: a csigahajtómű. Lépjen be bármely gyártóüzembe, és csigakerekeket talál a szállítószalagokban, felvonókban, szerszámgépekben és csomagolóberendezésekben. Ők a mechanikus erőátvitel nem énekelt hősei, akik a nagy sebességű, alacsony nyomatékú bemenetet alacsony fordulatszámú, nagy nyomatékú kimenetté alakítják át olyan egyszerűséggel, amelyhez más hajtóműtípusok nem férnek hozzá. De miért a csigakerekek az alapértelmezett választás a nagy csökkentésű alkalmazásokhoz? A válasz a geometria, az anyagtudomány és a fizika egyedülálló kombinációjában rejlik, amelyet más Precision Gear rendszerek egyszerűen nem képesek megismételni.

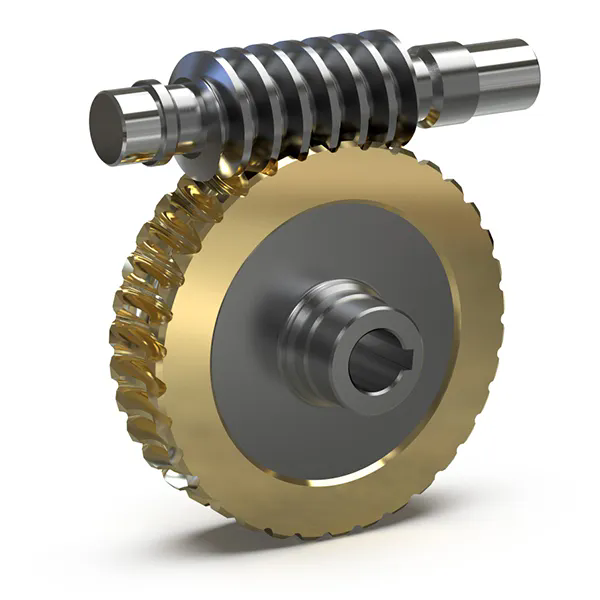

A csigakerékpár egy menetes csigaból (meghajtó elem) és egy fogaskerékből (a hajtott elem) áll. Ez a konfiguráció elegáns megoldást kínál egy alapvető mérnöki problémára: hogyan lehet nagy sebességcsökkentést elérni egyetlen lépésben. Egy 60 fogú kerékkel ellátott, egyszeri indítású csiga 60:1 csökkentési arányt biztosít kompakt csomagolásban. Ugyanennek a csökkenésnek a homlokkerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekes fogaskerekesekkel történő eléréséhez többlépcsős elrendezésre lenne szükség, ami növeli a bonyolultságot, a költségeket és a helyet. A redukciós képességen túl a csigakerekek két további előnyt is kínálnak, amelyek számos alkalmazásnál kritikusak: sima, csendes működést biztosítanak, és önzáróra is tervezhetők, megakadályozva a visszafelé mozgást, amikor az áramellátás megszűnik. Ez a cikk feltárja a csigahajtómű dominanciájának műszaki alapjait a nagy redukciós alkalmazásokban, a geometriai elvektől a teljesítményét meghatározó anyagválasztásig.

Tartalomjegyzék

• 1. Mitől ideális a csigahajtómű geometriája a nagy redukcióhoz?
• 2. Hogyan befolyásolja a csigakerekek csúszó hatása a hatékonyságot és a kopást?
• 3. Miért kritikus az önzáró funkció a nagy csökkentést igénylő alkalmazásokban?
• 4. Milyen műszaki jellemzők határozzák meg a kiváló minőségű precíziós csigahajtóművet?
• 5. Következtetés
• 6. Gyakran Ismételt Kérdések (GYIK)

1. Mitől ideális a csigahajtómű geometriája a nagy redukcióhoz?

Ahhoz, hogy megértsük, miért jeleskednek a csigakerekek a nagy redukciós alkalmazásokban, először meg kell értenünk a geometriájukat. Képzelj el egy szabványos csavart. Ahogy forgatja, lineárisan halad előre menetes tengelye mentén. Most képzelje el, hogy a csavart körbe tekerjük úgy, hogy menetei folytonos csavarvonalmá váljanak. Ez egy féreg. A hozzá illeszkedő kerék egy speciálisan vágott fogazatú fogaskerék, amely illeszkedik a csiga menetprofiljához. Amikor a féreg forog, menetei a kerék fogaihoz kapcsolódnak, és forgásra kényszerítik a kereket. Ez a csigahajtómű működésének alapelve.

A nagy csökkentés kulcsa a csiga forgása és a kerék forgása közötti összefüggésben rejlik. Egy egyszeri indítású féreg esetében – egyetlen folytonos menettel rendelkező féreg esetében – a féreg minden teljes forgása pontosan egy szálat hoz előre. Ez a szál a kerék egyik fogához nyomódik, amitől a kerék egy foggal elmozdul. Ha a keréknek 60 foga van, akkor a féregnek 60-szor kell forognia ahhoz, hogy a kerék egy teljes fordulatát elvégezze. A csökkentési arány egyszerűen a keréken lévő fogak száma. Ez 60:1 arányú csökkentés egyetlen fokozatpárban. Ezzel szemben a homlokkerekes fogaskerekes 60:1 arányú csökkentés eléréséhez legalább három fokozatra lenne szükség, mindegyik saját tengelyekkel, csapágyakkal és házzal, jelentősen növelve a sebességváltó bonyolultságát és költségét.

A geometria még erősebbé válik, ha figyelembe vesszük a többindításos férgeket. A kétindítású csiga két menettel rendelkezik, amelyek forgásonként két fogat haladnak előre, ami a kerékfogak csökkenési arányát osztva kettővel. Egy három indítású féreg elosztja az arányt hárommal. Ez a rugalmasság lehetővé teszi a tervezők számára, hogy egyensúlyt teremtsenek a csökkentési arány és a hatékonyság között. A magasabb redukciós arányok általában alacsonyabb hatásfokot jelentenek, mivel több csúszásra van szükség. A többszörös indítású férgek nagyobb hatékonyságot, de alacsonyabb csökkentési arányt kínálnak. Ez az egyszerű geometriai összefüggés – az arány egyenlő a fogszám osztva az indításokkal – az, ami miatt a csigakerekek olyan elegáns megoldást jelentenek a nagy redukciós alkalmazásokhoz. Egyetlen fokozattal 5:1-től 100:1 feletti áttételeket érhet el, ez a tartomány, amelyet nehéz összehozni más típusú precíziós sebességváltókkal.

Az áttételszámításon túl a csigakerék geometriája is befolyásolja a teherbíró képességét. A féregszál egy folytonos spirál, ami azt jelenti, hogy egy adott időpontban több fog érintkezik. Ez nagyobb területen osztja el a terhelést, csökkenti az érintkezési feszültséget, és lehetővé teszi, hogy a hajtómű nagyobb nyomatékot tudjon kezelni, mint egy hasonló homlokkerekes fogaskerék. Üzemünkben precízen köszörült menetprofilú csigakerekeket gyártunk a maximális érintkezés és a minimális feszültségkoncentráció biztosítása érdekében. Ez a geometriai előny az oka annak, hogy a csigakerekes fogaskerekek az előnyben részesített precíziós fogaskerekek olyan alkalmazásokhoz, amelyek nagy nyomatékot igényelnek, és kompakt formában.

2. Hogyan befolyásolja a csigakerekek csúszó hatása a hatékonyságot és a kopást?

Ellentétben a homlok- vagy spirális fogaskerekekkel, ahol a fogak minimális csúszással gördülnek egymásnak, a csiga és a kereke közötti érintkezés túlnyomórészt csúszik. Képzeld el, hogy egy darab kréta húzódik a táblán. A féreg szála végigcsúszik az egyes fogak felületén, miközben forog, súrlódást hozva létre, amely hőt termel és energiát fogyaszt. Ez az elcsúszás az elsődleges oka annak, hogy a csigakerekek kevésbé hatékonyak, mint más fogaskerekek. A csökkentési aránytól és a tervezési paraméterektől függően a hatásfok 50%-tól (nagy arányú, önzáró kiviteleknél) 90% feletti (alacsony áttételű, többindításos kiviteleknél) terjedhet.

Ez nem tervezési hiba; ez a geometria fizikai következménye. A féreg menete lényegében egy csavar, a kerék fogai pedig az „anya”. Bármely csavar-anya párban a csúszás az alapvető mozgás. Előnye, hogy ez a csúszás folyamatos, sima kapcsolódást tesz lehetővé, kiküszöbölve a gördülő érintkező fogaskerekek ütését és zaját. Azokban az alkalmazásokban, ahol az alacsony zaj és vibráció elengedhetetlen, például precíziós gyártóberendezésekben vagy orvosi eszközökben, ez a kompromisszum megéri a hatékonyságcsökkenést.

A csúszás okozta súrlódás és kopás kezelése érdekében a csigakerekek az anyagok és a kenés gondosan megtervezett kombinációján alapulnak. A csiga jellemzően edzett acélból, például 42CrMo4-ből vagy 20MnCr5-ből készül, amely kemény, kopásálló felületet biztosít. A kerék lágyabb anyagból, jellemzően foszforbronzból (CuSn12 vagy hasonló) készül. A bronz "áldozati" anyagként működik, alkalmazkodik a féreg menetéhez, és csökkenti a drágább csigakomponens kopását. A bronz kiváló csapágytulajdonságokkal is rendelkezik, csökkentve a súrlódási együtthatót. A keménységbeli különbség – a csiga általában 58-62 HRC, míg a bronz kerék 80-100 HB – tudatos tervezési döntés. A lágyabb bronz előnyösen kopik, védi a férget és hosszú élettartamot tesz lehetővé.

A kenés ugyanilyen fontos. A csigahajtóművekhez nagy viszkozitású olajra van szükség extrém nyomású (EP) adalékokkal, hogy megfelelő kenőréteget tartsanak fenn nagy nyomás és csúszási sebesség mellett. Megfelelő kenés nélkül a csúszó érintkező gyorsan ragasztókopáshoz, kopáshoz és idő előtti meghibásodáshoz vezet. Üzemünk minden Precision Gear termékünkhöz speciális kenőanyagokat ajánl a terhelés, a sebesség és az üzemi feltételek alapján. A hajtóműházainkat is megfelelő olajkapacitással és hűtőbordákkal tervezzük a súrlódásból származó hő elvezetésére.

Az alábbi táblázat összefoglalja a tipikus, kiváló minőségű Precision Worm Gear legfontosabb anyag- és kenési tulajdonságait.

Ennek a csúsztatásnak a megértése elengedhetetlen mindazok számára, akik nagy csökkentési alkalmazásokhoz Precision Gear-t választanak. A hatékonyság és a zökkenőmentes működés közötti kompromisszum, valamint a megfelelő anyag- és kenőanyag-választás az, ami sikeressé teszi a csigahajtómű-tervezést. Üzemünk több évtizedes tapasztalata során finomította ezeket a kompromisszumokat, optimalizálva Precision Gear termékeinket, hogy megbízható, hosszan tartó teljesítményt nyújtsanak a legigényesebb alkalmazásokban is.

3. Miért kritikus az önzáró funkció a nagy csökkentést igénylő alkalmazásokban?

Képzeljen el egy teherliftet, amely nehéz terhet szállít. Hirtelen elromlik az áramellátás. A motor leáll, és a terhelés a gravitáció hatására ereszkedni kezd, és veszélyes sebességre gyorsul. Egy tipikus sebességváltóban ez megtörténik. Egy megfelelően megtervezett csigahajtómű rendszerben nem. A teher megáll és felfüggesztve marad, a csiga és a kerék közötti súrlódás tartja a helyén. Ez az önzáró funkció, a csigahajtóművek egyedi tulajdonsága, amely számos nagy redukciós alkalmazásban kritikus.

Az önzáró állapot ugyanabból a geometriából ered, amely a csigakerekek nagy redukciós kapacitását biztosítja. A csiga egy csavar, a kerék pedig egy anya. Amikor abbahagyja a csavar forgását, az anya nem hajtja vissza a csavart, hacsak nem győzi le a súrlódást. Csigahajtóműben az önreteszelés akkor következik be, ha a súrlódási szög (amelyet a súrlódási együttható és a nyomásszög határoz meg) meghaladja a csigamenet vezetési szögét. Ha ez a feltétel teljesül, a kerék terhelése nem tudja legyőzni a súrlódást a csiga elfordításához. A rendszer reteszelődik, a terhelést a helyén tartja.

Az önzáró funkció nem automatikus. Ez a redukciós aránytól és a súrlódási tényezőtől függ. Általában a 30:1 vagy nagyobb redukciós arányú egyszeri indítású csiga tipikus működési körülmények között önzáró lesz. A nagyobb súrlódás (megnövekedett terhelés vagy gyengébb kenés miatt) hatékonyabbá teszi az önreteszelést. Ezzel szemben az alacsonyabb súrlódás csökkentheti vagy megszüntetheti az önreteszelést. Ezért kritikus a kenőanyag kiválasztása: egy olyan kenőanyag, amely túl hatékonyan csökkenti a súrlódást, akaratlanul is tönkreteheti a hajtómű önzáró képességét.

Az önzárás számos alkalmazásban kulcsfontosságú biztonsági funkció. Kiküszöböli a fékek vagy más tartóeszközök szükségességét, egyszerűsíti a tervezést és csökkenti a költségeket. Ezenkívül javítja a biztonságot, mivel megakadályozza a nem kívánt mozgást az áramkimaradás során. Például egy szállítószalagos rendszerben az önreteszelő funkció megakadályozza, hogy a szalag visszaforduljon, amikor a motor le van kapcsolva. A szerszámgépben áramkimaradás esetén a helyén tartja a szerszámot. Ez az oka annak, hogy a csigakerekeket széles körben használják felvonókban, felvonókban és minden olyan alkalmazásban, ahol tehertartásra van szükség.

A kompromisszum a hatékonyság. Az önzáró csigakerekek eredendően kevésbé hatékonyak, mint a nem önzáró szerkezetek, mivel súrlódásra van szükség a reteszelő hatás eléréséhez. Ugyanaz a súrlódás, amely a terhelést tartja, szintén elveszti a rendszer teljesítményét normál működés közben. Azokban az alkalmazásokban, ahol nincs szükség tehertartásra, a hatékonyság javítására többindításos, alacsonyabb súrlódási együtthatójú csiga használható.

Gyári mérnökeink bármilyen konkrét kialakításhoz ki tudják számítani az önzáró állapotot, figyelembe véve a redukciós arányt, a nyomásszöget és a várható súrlódási együtthatót. Ez az elemzés biztosítja, hogy Precision Gear termékeink megfelelnek az egyes alkalmazások speciális követelményeinek, egyensúlyban tartva a tehertartás és a hatékonyság szükségletét.

4. Milyen műszaki jellemzők határozzák meg a kiváló minőségű precíziós csigahajtóművet?

A precíziós hajtómű kiválasztása nagy csökkentési célú alkalmazásokhoz a műszaki jellemzők alapos értékelését igényli. Ezek a paraméterek határozzák meg a hajtómű teljesítményét, hosszú élettartamát és az adott alkalmazáshoz való alkalmasságát. Az alábbi táblázat áttekintést nyújt a Precision Worm Gear termékeink legfontosabb specifikációiról. Minden paramétert gondosan ellenőrzünk gyártási folyamatunk során, hogy biztosítsuk az egyenletes, megbízható teljesítményt.

Ebben a táblázatban minden specifikáció egy történetet mesél el a hajtómű teljesítményéről. A középtávolság határozza meg a sebességváltó méretét és nyomatékkapacitását. A nagyobb középtávolság nagyobb sebességfokozatokat tesz lehetővé, amelyek nagyobb terhelést is elbírnak. A redukciós arány a sebességváltó működését meghatározó elsődleges paraméter. A modul és a fogprofil határozza meg a fogaskerék működésének szilárdságát és simaságát. A fogaskerekek precíziós fokozata, jellemzően DIN 4–6 a kiváló minőségű csigahajtóművekhez, közvetlenül befolyásolja a sebességváltó zaját, rezgését és simaságát. Üzemünk Precision Gear termékeit DIN 5 vagy magasabb szabvány szerint gyártják, így biztosítva a kivételes teljesítményt az igényes alkalmazásokban.

Üzemünk fejlett CNC csiszoló- és mérőberendezéseket használ ezen előírások eléréséhez és ellenőrzéséhez. Köszörűgépeink mikronos pontossággal tudnak fogprofilokat készíteni, biztosítva a megfelelő hálómintázatot és terheléselosztást. Mérőberendezéseink, beleértve a sebességmérőket és a koordináta mérőgépeket is, ellenőrzik, hogy minden fogaskerék megfelel-e a megadott tűréseknek. Ez a részletekre való odafigyelés különbözteti meg a kiváló minőségű Precision Gear-t a szabványostól, és ezért bíznak termékeinkben azokban az iparágakban, ahol a megbízhatóság és a precizitás a legfontosabb.

5. Következtetés

A Precision Worm Gear a mérnöki kompromisszumok mesterkurzusa. Geometriája természetes, nagy sebességű csökkentési arányokat biztosít, amelyeket más hajtóművekkel nehéz elérni. Csúsztatása, miközben csökkenti a hatékonyságot, egyenletes, csendes működést tesz lehetővé, és lehetővé teszi az önzáró képességet, amely számos alkalmazásban kritikus a biztonság szempontjából. Az edzett acél csigák és a bronz kerekek kombinációja, megfelelő kenéssel támogatva, tartós erőátviteli rendszert eredményez, amely évekig megbízhatóan szolgál. Akár szállítószalag-rendszert, szerszámgépet vagy mezőgazdasági munkagépet tervez, a csigahajtómű egyszerű, hatékony és bevált megoldást kínál.

atRaydafonÜzemünk több mint 20 éve gyárt kiváló minőségű Precision Gear termékeket. Csigahajtóműveinket úgy tervezték, hogy megfeleljenek a legigényesebb előírásoknak is, egészen a DIN 5-ös precíziós fokozatig. A méretek és áttételek teljes skáláját kínáljuk, átfogó műszaki támogatással és szigorú minőség-ellenőrzéssel. Ha megbízható partnert keres Precision Gear igényeinek kielégítésére, kérjük, vegye fel velünk a kapcsolatot, hogy megbeszéljük jelentkezését. Lépjen kapcsolatba a Raydafon Technology Group Co., Limited vállalattal még mahogy megtudja, hogy a Precision Worm Gear megoldásaink hogyan tudják a következő projektjét hajtani.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség az egyindításos és a többindításos féreg között, és hogyan tudok választani közülük?

Válasz: Egy egyszeri indítású csiganak egy folyamatos menete van, ami a legmagasabb csökkentési arányt eredményezi adott kerékfogszámhoz. A redukciós arány megegyezik a keréken lévő fogak számával. A többindítós féregnek két vagy több menete van, ami csökkenti a redukciós arányt, de növeli a hatékonyságot. Például egy 60 fogú kerék egy indító csiga 60:1 arányt ad; kétindításos féreggel az arány 30:1. Akkor válasszon egyindításos férget, ha maximális csökkentés szükséges, és a hatékonyság kevésbé kritikus. Válasszon többindítós férget, ha nagyobb hatásfokkal mérsékelt csökkentésre van szüksége, vagy ha nincs szükség önreteszelésre.

2. kérdés: Miért termelnek ki annyi hőt a csigakerekek, és hogyan lehet ezt kezelni?

Válasz: A csigahajtóműben a hőt a csiga és a kerékfogak közötti csúszósúrlódás hozza létre. Ez a csigakerék geometriájának velejárója. A hőkezelés érdekében a csigahajtóművek megfelelő kenést igényelnek a súrlódás csökkentése és a hő elvezetése érdekében. A házat elegendő felülettel kell megtervezni ahhoz, hogy a hőt konvekción keresztül elvezesse. Nagy teljesítményű alkalmazásoknál szükség lehet kényszerhűtésre (ventilátorhűtés vagy folyadékhűtés). Üzemünk az adott alkalmazásnak megfelelő hűtési módot tud ajánlani.

3. kérdés: Hogyan állapíthatom meg, hogy a csigafelszerelésem túlzottan kopott-e?

Válasz: A csigahajtómű túlzott kopásának leggyakoribb jele a megnövekedett holtjáték, a megnövekedett zaj és a magasabb üzemi hőmérséklet. A fogaskerekek fogainak szemrevételezése feltárhatja a kopás jeleit, például polírozott vagy kopott megjelenést, lyukasztást vagy kopást. A rendszeres olajelemzés képes kimutatni a kopórészecskék jelenlétét, így korai jelzést ad a kopásról. A legmegbízhatóbb módszer a hajtómű teljesítményének időbeli nyomon követése és időszakos ellenőrzések elvégzése. Üzemünk a hajtómű üzemi körülményei alapján rutinellenőrzési ütemtervet javasol.

4. kérdés: Meg lehet-e hajtani a csigakereket hátramenetben a terhelés hatására?

Válasz: Ez a felszerelés kialakításától függ. Ha a sebességfokozat önzáró, akkor a teher nem tudja hátramenetben meghajtani a férget. Ha azonban a súrlódás nem elegendő (alacsony terhelés, magas kenés vagy kis csökkentési arányú többindításos kialakítás miatt), a terhelés visszahajthatja a férget. Sok alkalmazásban ez nem kívánatos, és az önzáró funkciót szándékosan építették be. Más alkalmazásokban biztonsági vagy üzemeltetési okokból szükség lehet a hátramenetre. Üzemünk az adott alkalmazáshoz megfelelő önzáró tulajdonságokkal rendelkező Precision Gear-t tervezhet.

5. kérdés: Mi a tipikus precíziós fokozat egy jó minőségű csigahajtómű esetében?

Válasz: A kiváló minőségű precíziós fogaskerekeket általában a DIN 5 vagy AGMA 12 vagy jobb minőségi szabványok szerint gyártják. Ezek a minőségek zökkenőmentes működést, alacsony zajszintet és minimális holtjátékot biztosítanak. Kevésbé igényes alkalmazásoknál a DIN 6-7 elfogadható lehet. Üzemünk DIN 4 fokozatú csigakerekeket gyárt a legmagasabb precíziós alkalmazásokhoz, mint például a szerszámgépek pozicionálása és a robotika. A precíziós fokozat kiválasztása az alkalmazás pontosságától és zajkövetelményeitől függ.
