Duplex férgek felszerelése

Termék -specifikáció

A duplex vagy a kettős ólom féregfelszereléshez egy féreg található, amelynek széle van, kissé eltérő modulokkal és átmérőjű hányadosokkal, amelyek minden fogprofilon megkülönböztetett ólomszögeket hoznak létre. Ennek eredményeként fokozatosan növekszik a fogvastagság a féreg hossza mentén és szűkítő szálrések, lehetővé téve a pontos visszaesés szabályozását.

A féregkeréken a különböző modulok egyedi kiegészítő módosítási együtthatókat és gördülő kör átmérőjét hoznak létre minden egyes oldalon, különálló elülső és hátsó profilokat képezve. A fogvastagság és a rések azonban a kerék kerülete körül konzisztensek maradnak.

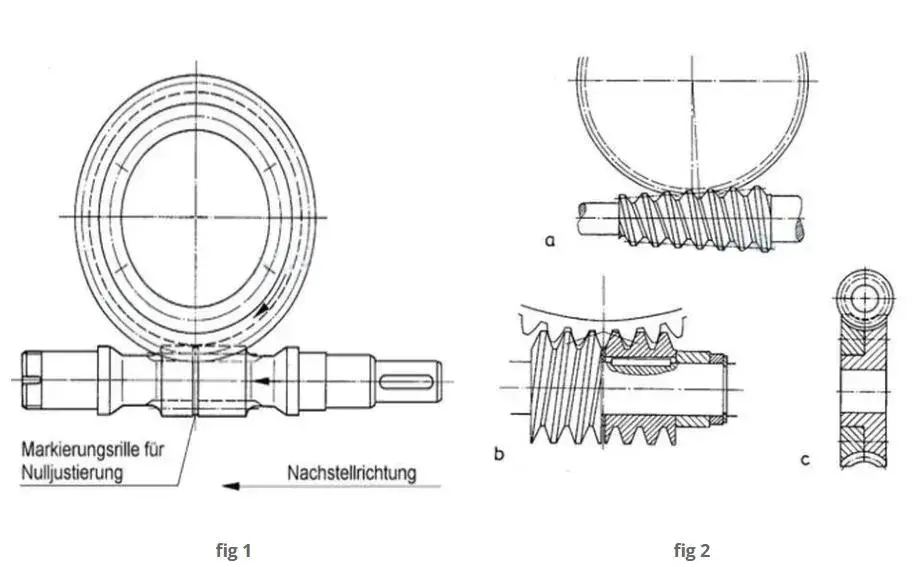

A visszahúzódást úgy állítják be, hogy a féreg tengelyirányban áthelyezi, hogy a megfelelő fogvastagságot a kerékhez igazítsák, elérve a kívánt visszahúzási szintet (lásd az 1. ábrát). Ez a módszer lehetővé teszi az egyszerű, pontos visszahúzási hangolást a telepítés során és a kopott fogaskerekek folyamatos beállítását anélkül, hogy befolyásolná a fogak érintkezését vagy a beillesztést.

Az alternatív háttér -beállítási módszerek a következők: A középső távolság módosítása a féreg tengelyének és kerékhez egy excentrikus csomópont segítségével; A tengelyirányú mozgatás kúpos féreg (2A. Ábra); a féreg két részre osztása, amelyek el lehet forgatni vagy eltolódni egymáshoz viszonyítva (OTT rendszer, 2B. Ábra); vagy osztja el a kereket két állítható korongra (2C. Ábra).

Összeszerelési óvatosság

A Raydafon duplex férgek felszerelése a bal és a jobb oldalon eltérő fogmodulumokkal rendelkezik, így a féreg fogaskerekeket pontosan be kell igazítani a telepítés során. Íme néhány kulcsfontosságú lépés, amelyet emlékezni kell:

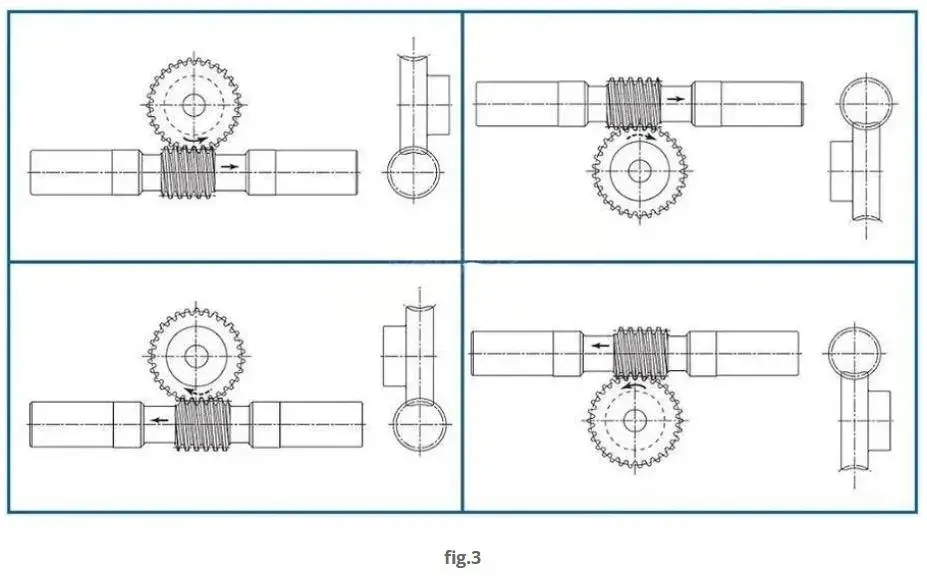

A telepítés előtt ellenőrizze az összeszerelési irányjelet. Minden dupla féregfekete és féregfedelen van egy nyíl, amely az "Iránytű" telepítése. Telepítéskor elölről kell biztosítania, hogy a féregfelszerelés nyilak és a féreg fogaskerék -pontja ugyanabba az irányba (lásd a 3. ábrát). Ha a nyíl irányát megfordítják vagy nem igazítják, akkor a féregfelszerelés középső távolsága túl nagy lesz, és nem illeszkedik. Még ha alig van beépítve, a fogaskerék -hálónak problémái lesznek, és nem tart sokáig, amíg a fogak kopogtatódnak vagy elakadnak, ami késlelteti a dolgokat!

A referenciapozíció igazolása

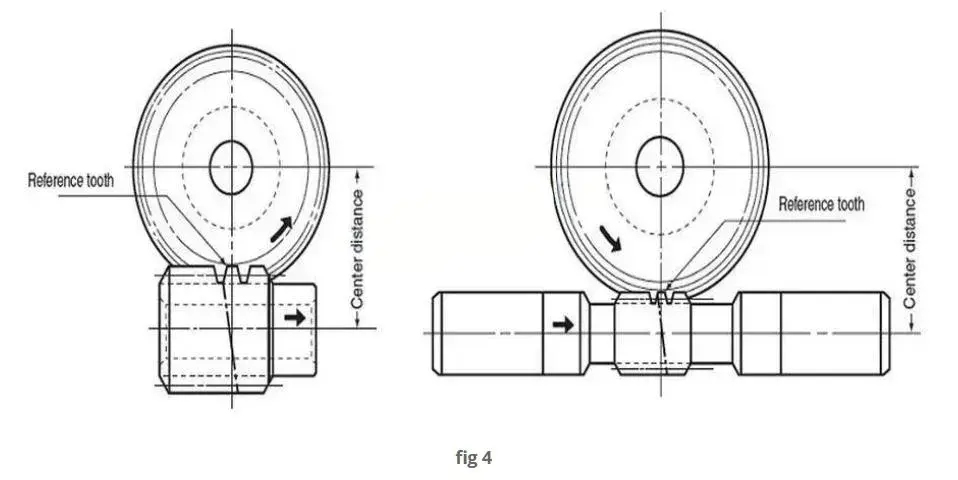

A duplex féreg fogainak perifériáján egy V-horony (60 °, 0,3 mm mély) jelöli a referenciafot. A fogaskerék-készlet nulla visszahúzódáshoz (± 0,045) érhető el, amikor ez a referenciafog igazodik a féregkerék forgási központjához az „A” megadott középső távolságon (lásd a 4. ábrát).

Termékjellemzők

Raydafon, a kínai mechanikus átvitel területén régóta alapított gyártó már régóta sok gépgyártó megbízható szállítója azáltal, hogy az ügyfelek számára kiváló minőségű duplex féregcsomagokat kínál megfizethető áron, saját gyár mestereinek finom kivitelezésével. Termékeinket összetett munkakörülményekhez tervezték, és a három alapvető előnye miatt a berendezés működése gondtalanabbá teszi a berendezés működését.

Kettős modulus kialakítás, hatékonyabb sebességváltó: A Raydafon duplex féreg fogaskerekei különböző modulokat használnak a bal és a jobb oldalon, csakúgy, mint egy "kettős motort" a berendezésre. A nagy szilárdságú rézötvözetű féreg fogaskerekeket pontosságú kovácsolt ötvözött acélférgekkel illesztik. Nyolc kézi csiszolás után a harapás szoros, és nem csúszik, és az átviteli hatékonyság 20% -kal magasabb, mint a szokásos féreg fogaskerekeké. A Zhejiang -i textilipari gyár beszámolt arról, hogy a duplex féreg fogaskerekek cseréje után a berendezés energiafogyasztása sokat csökkent.

Kétlépcsős sebességváltó, nagy nyomaték és alacsony zaj: Az egyedi kétlépcsős átviteli szerkezet megduplázza a duplex féreg fogaskerekek nyomatékát, miközben a futási zajt még alacsonyabb. Könnyen kezelhető, hogy ez a nehéz szerszámgépek pontos finomítása vagy a nagy szállítóberendezések folyamatos működése. A guangdongi élelmiszer -feldolgozó gyár azt mondta, hogy a berendezések futás közben sok zajt keltettek, de a termékeinkre váltás után a műhely sokkal csendesebb.
