Csúszókuplungos kardántengely tárcsás kasza 1340-hez
  • Csúszókuplungos kardántengely tárcsás kasza 1340-hezCsúszókuplungos kardántengely tárcsás kasza 1340-hez
  • Csúszókuplungos kardántengely tárcsás kasza 1340-hezCsúszókuplungos kardántengely tárcsás kasza 1340-hez

Csúszókuplungos kardántengely tárcsás kasza 1340-hez

Csere csúszókuplungos kardántengely nagykereskedelmi tárcsás kaszákhoz 1340 / Hesston 1340 és 1345. Az 55N dupla CV szerelvény egy 80 fokos CV csuklót helyettesít a traktor oldalán és egy 50 fokos CV csuklót a tárcsás oldalon. A traktor csatlakozása jellemzően 1,375-21; A munkagép csatlakozása 1,50"-os kerek bilincs; a konstrukció 1-3/8"-os 6 hornyos végeket használ. A kéttárcsás súrlódó tengelykapcsoló 2800 N·m csúszási nyomatékra van beállítva, és túlterhelés után újra bekapcsol. A 14656849, 82-14656849 és 83-14656849 cikkszámok a teljes összeszereléshez, a munkagép-félhez és a traktor-félhez tartoznak. A kompatibilitás magában foglalja a Hesston 1340/1345-öt, a CaseIH 8312-t, a Massey Ferguson PTD 12-t és a New Idea 5512-t. A MOQ-t, a testreszabást és az átfutási időt rendelésenként adjuk meg az alkatrészszám és a csatlakozási méret megerősítése után.

Nagykereskedelmi OEM csere · Tárcsás kasza hajtáslánc

Csúszókuplungos kardántengely nagykereskedelmi tárcsás fűnyíróhoz 1340 – Műszaki adatok, MOQ, testreszabás és átfutási idő Hesston 1340/1345 és kompatibilis tárcsás kaszákhoz

Ez egy csere csúszókuplungos kardántengely a tárcsás kasza 1340 és a Hesston 1340/1345 csoporthoz. Az oldal megépült a három ellenőrzés körül, amelyek eldöntik, hogy a tengely illeszkedik-e: a CV-csukló szöge mindkét oldalon, a traktor és a munkagép csatlakozási méretei és a tárcsás hajtóművet védő csúszási nyomaték. Alkatrészszámok a kompletthez összeszerelés, a munkagép- és a traktor-fél az alábbiakban találhatók, így már korábban is egyeztetheti a meglévő egységet árajánlat kérése.

Nagykereskedelmi árajánlatMegrendelésenként
MOQMegrendelésenként árajánlat
TestreszabásRajz alapú
Átfutási időMegrendelésenként árajánlat

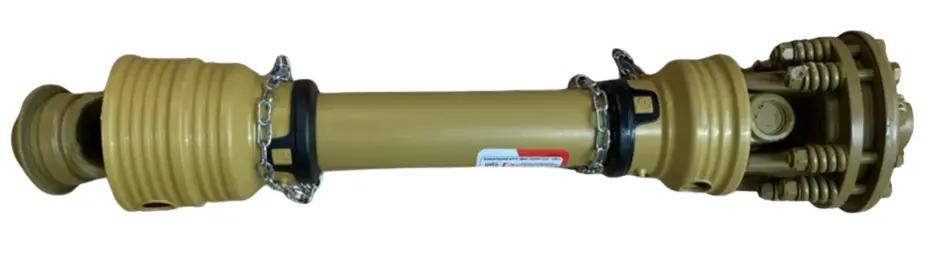

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Komplett 55N dupla CV szerelvény csúszókuplunggal – traktor oldali 80 fokos CV, tárcsás oldali 50 fokos CV.
Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Kuplung- és járomrészlet – duplalemezes súrlódó tengelykapcsoló és 1-3/8 hüvelykes, 6 hornyos vég.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV csuklószög referencia – 80 fokos traktoroldal és 50 fokos tárcsás oldal.

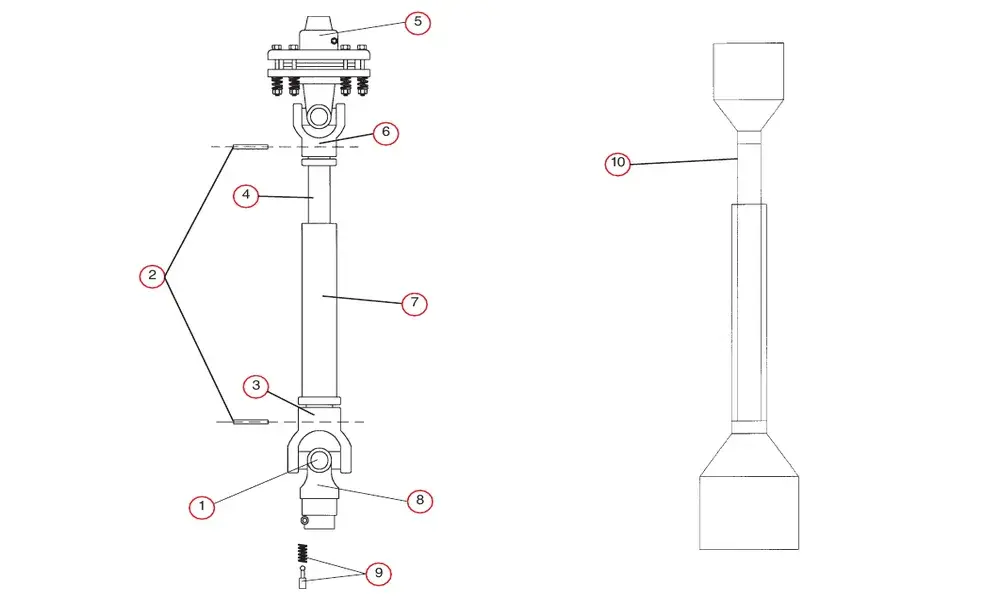

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Robbantott alkatrészek nézet – keresztkészlet, csőtekercsek, csúszókuplung-szerelvény és biztonsági pajzs.
  • Hesston1340 / 1345
  • CaseIHválassza a 8312-t
  • Massey FergusonPTD 12
  • Új ötlet 5512
  • 55Ndupla önéletrajz
  • 2800 N·mcsúszási nyomaték

Hajtáslánc és kuplung

Eredeti felszerelés referencia
55N
Traktor oldali CV szög
80 fok
Tárcsaoldali CV szög
50 fok
Bemeneti tengely
Általában 1,50 hüvelykes kerek
Traktor/munkagép vége
1-3/8" 6 spline
Traktor csatlakozás 14656849-ben
1,375-21
Csatlakozás megvalósítása
1,5" RD bilincs
Csúszókuplung típus
Kétlemezes súrlódás
Csúszási nyomaték
2800 N·m
Túlterhelés esetén áramszünet
0,3 másodpercen belül
Ön-visszaállítás csúszás után
30 másodpercen belül

Építés és védelem

Tengely anyaga
40 Cr ötvözött acél
Felületkezelés
Dacromet rozsdamentes
Sópermet ellenállás
Meghaladja az 1000 órát
Pecsét elrendezés
Három ajakvázas olajtömítés + mágneses forgácseltávolító gyűrű
Por elleni védelem
Teljesen zárt porvédő
Szennyeződés referencia
ISO 4406 18/16 500 óra után homokban, porban és harmatban
Pengesebesség referencia
1800-2200 ford./perc
Csillapítás
Hidraulikus csillapítás + rugó előfeszítés
Kopásjelzés
Vizuális kopásjelző gyűrű
Üzemanyag-fogyasztás referencia
12%-os csökkenés a szállított anyag mennyiségében

Alkatrészszám táblázat – Teljes összeszerelés és felek

55N dupla CV szerelvény és féltengely cikkszámok
Alkatrészszám Traktor Megvalósítani Leírás
14656849 1,375-21 1,5" RD bilincs 55N 80x50 Dupla CV
82-14656849 egyik sem 1,5" RD bilincs 55N 50 fok CV fél (munkagép)
83-14656849 1,375-21 egyik sem 55N 80 fokos CV fél (traktor)

A teljes összeállítás a mindkét fél cseréjekor megrendelendő cikkszám. Ha csak a traktor fele ill a munkaeszköz fele elkopott, a féltengely száma a megfelelő. A két fél külön szerepel, mert a CV szög eltérő a traktor és a tárcsás oldal között. Egyéb tárcsás fűnyíró alkalmazásokhoz lásd aKardántengely tárcsákhozkategória.

Termékalkatrészek – A szervizcsere hivatkozási számai

Szervizalkatrészek hivatkozási szám és cikkszám oszlop szerint
Ref. Nem. Alkatrész neve 147129 147134 147248
1 Cross Kit 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Női csővégi járom 151050 151070 151070
4 Belső cső 151090 151092 151092
5 Csúszó tengelykapcsoló szerelvény — — —
6 Apa csővégi járom 151045 151065 151065
7 Külső cső 151091 151093 151093
8 Traktorvégi járom 151035 151055 151055
9 Gyors leválasztás Pin 170110 170110 170110
10 Biztonsági pajzs 124310 124315 124315
10 Eurocardan biztonsági pajzs 124311 124316 124316

Az alkatrésztáblázat az egyes alkatrészek szervizcseréjét szolgálja. Komplett cseretengely megrendelésekor használja az előző táblázatban szereplő összeszerelési cikkszámot. A szélesebbKardántengely tartományegyéb mezőgazdasági hajtásláncokat sorol fel kategóriákat.

Tengelykapcsoló viselkedése – Mit véd a 2800 N·m-es beállítás

Normál kaszálás közben

Tengelykapcsoló állapota
Elkötelezett
Továbbított nyomaték
2800 N·m-ig
Pengesebesség referencia
1800-2200 ford./perc
Csillapítás
Hidraulikus + rugó előfeszítés

A kéttárcsás súrlódó tengelykapcsoló bekapcsolva marad, amíg a tárcsás kasza normálisan vág. A hidraulikus csillapítás ill A rugó előfeszítő elrendezésének célja, hogy stabilan tartsa a fűrészlap sebességét, ha az ellenállás lejtőn és nedvesen ingadozik földre.

Amikor a fűnyíró kőnek vagy gyökérnek ütközik

Tengelykapcsoló állapota
Csúszások
Áramszünet
0,3 másodpercen belül
Reset
Önvisszaállítás 30 másodpercen belül
Kopásellenőrzés
Vizuális kopásjelző gyűrű

A csúszókuplung az a rész, amely a lengéscsillapítást veszi át a tárcsás sebességváltó helyett. Az önvisszaállító rugó A rendszer visszaállítja az átvitelt, miután az akadály megszűnt, és a kopásjelző gyűrű vizuális referenciát ad amikor a kuplungtárcsák figyelmet igényelnek.

A 2800 N·m csúszási nyomaték a mellékelt termék anyagában megadott érték. Erősítse meg a beállítást a tárcsás kasza modellt és a traktor TLT-jét rendelés előtt. A megfelelő munkagép hajtásláncot lásd aKardántengely New Holland tárcsákhozoldal kereszthivatkozásként a lemezoldali konfigurációkhoz.

Mielőtt árajánlatot kér

  1. Erősítse meg a fűnyíró modelljét és a meglévő cikkszámot

    Tárcsás kasza 1340, Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 és New Idea 5512 a kompatibilitási hivatkozások a mellékelt anyagban. A meglévő tengely cikkszám a leggyorsabb módja a csere megerősítésének.

  2. Erősítse meg a traktor TLT bordáját

    A 14656849-es komplett szerelvény 1.375-21-es traktorcsatlakozással van feltüntetve. Ha a traktor más TLT csonkot használ, erősítse meg a traktor felét külön a 83-14656849 vagy azzal egyenértékű számmal.

  3. Erősítse meg a munkaeszköz csatlakoztatását

    A munkaeszköz oldala 1,5"-os RD bilincsként szerepel a teljes szerelvényben és a 82-14656849-es munkagép-félben. Ha a tárcsás bemenet más bilincseket vagy kengyelt használ, rendelés előtt ellenőrizze a munkaeszköz-felet.

  4. Erősítse meg a csúszási nyomatékot és a tengelykapcsoló állapotát

    A tengelykapcsoló 2800 N·m-re van beállítva a szállított anyagban. Ha a meglévő tengelykapcsolót beállították, vagy a fűnyíró más sebességváltót használ, ellenőrizze a csúszás beállítását a fűnyíró kézikönyvében, mielőtt a cserét idézné.

A MOQ, a testreszabás és az átfutási idő rendelésenként kerül feltüntetésre, mivel ezek attól függnek, hogy a megrendelés teljesre vonatkozik-e szerelvény vagy féltengely, és hogy a csatlakozási méretek megfelelnek-e a szabványos cikkszámoknak. Ezen az oldalon semmi rögzített MOQ vagy átfutási idő mellett kötelezi el magát, amely más konfiguráció esetén nem érvényes. Egy kapcsolódó hajtáslánchoz kategória, lásd aTLT tengely takarmánykeverőkhözhatótávolság.

Küldje el a fűnyíró modelljét és a meglévő alkatrészszámot

Küldje el a tárcsás kasza modelljét, a meglévő tengely cikkszámát és a traktor TLT bordáját. Megerősítjük, hogy a teljes szerelvény 14656849, a munkagép fél 82-14656849 vagy a traktor fél 83-14656849 a megfelelő egyezik, és adjon ki árajánlatot a MOQ-val és az átfutási idővel az adott konfigurációhoz.
