A GIGL dob alakú fogaskerék tengelykapcsoló cseréje

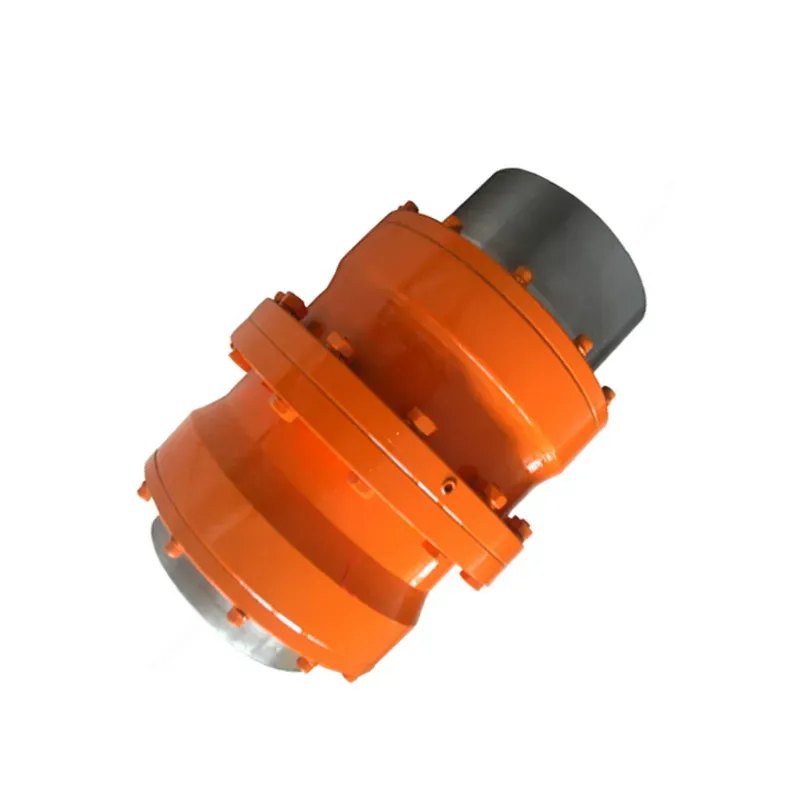

GIGL dob alakú fogaskerekes tengelykapcsoló nagy teherbírású ipari sebességváltókhoz

Ha nehéz gépeinek – acélgyári hengerállványoknak, cementgyári zúzógépeknek vagy bányászati ​​szállítószalagoknak – olyan tengelykapcsolóra van szüksége, amely nem hátrál meg a nagy nyomatéktól, a RaydafonGIGL Dob alakú fogaskerekes tengelykapcsolópontosan erre a feladatra készült.

Dob alakú fogak valós használatra készültek

Mi teszi eztdobfogaskerék tengelykapcsolókiemelkedni? A dob alakú fogak. Nem csak az energiát adják át – kezelik a valós használat zűrzavarát. A maximális nyomaték eléri a 2000 kN·m-t, a furatméretek 50-400 mm-ig terjednek, és akár 1,5 fokos szögeltérést is igénybe vehet. Ezen felül kompenzálja az axiális és radiális eltolódásokat, amelyek gyorsan elhasználnák a szokásos tengelykapcsolókat.

42CrMo acél precíziós köszörülésű evolvens fogakkal

A Raydafon 42CrMo nagy szilárdságú acélból készíti, majd precízen köszörüli az evolvens fogaskerekek fogait – így az erő egyenletesen áramlik, és a kopás alacsony marad. A keresett vásárlók számára alapelemnagy nyomatékú fogaskerekes tengelykapcsolók ipari alkalmazásokhoz; akkor is működik, ha a gépeket erősen nyomják.

ISO 9001 tanúsítvánnyal rendelkező és karbantartásbarát

Ez a tengelykapcsoló nemcsak kemény, hanem a karbantartáshoz is intelligens. ISO 9001 tanúsítvánnyal rendelkezik. A hajtómű hálója kenéssel van ellátva, ami csökkenti a vibrációt és meghosszabbítja az élettartamot még poros bányákban vagy izzó cementgyárakban is. Kompakt szerkezete azt jelenti, hogy hengerművekre vagy szállítószalag-hajtásokra történő felszerelése nem válik nagy projektté. Ezért a legjobb választás, mint astrapabíró dobfogaskerekes tengelykapcsolóés előnyben részesített választás a bányászati ​​berendezések egyedi fogaskerekes tengelykapcsolóihoz – a méretek és a felületkezelések az Ön beállításához szabhatók.

Versenyképes gyári árak Kínából

A Raydafon gyára Kínában található, így egyensúlyban tartjuk a jó minőséget az ésszerű árakkal. Nem árulunk mindenre alkalmas alkatrészt – együttműködünk Önnel, hogy a megfelelő tengelykapcsolót állítsuk be gépeihez. Kevesebb állásidő, jobb hatásfok és egy tengelykapcsoló, amely mozgásban tartja nehéz felszerelését.

Termékleírás

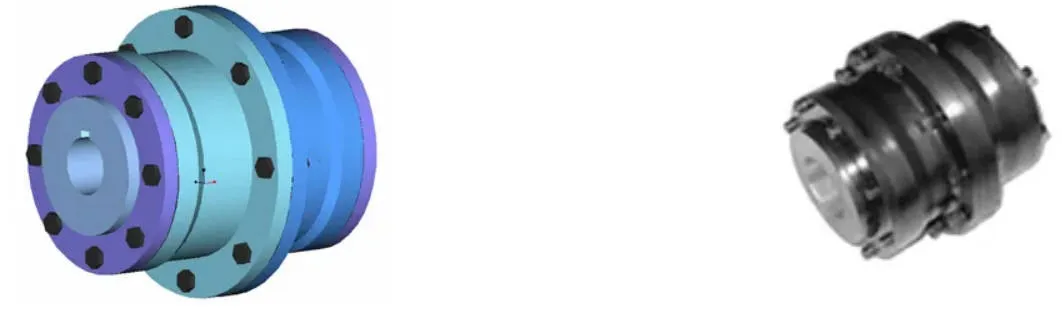

Termékjellemzők

A GIGL dob alakú fogaskerekes tengelykapcsoló egy nagy teljesítményű opció a rugalmas fogaskerekes tengelykapcsoló rendszerekben, olyan nehéz ipari helyzetekre szabva, ahol a megbízható erőátvitel nem alku tárgya.

15–20%-kal nagyobb teherbírás, mint az egyenes fogú tengelykapcsolóknál

Mi teszi ezt előrehaladottádob alakú fogaskerék tengelykapcsolóA legjobb választás az a képesség, hogy hatékonyan kezeli a szögeltéréseket, miközben a nagy nyomatékú erőátvitelt érintetlenül tartja. Az egyenes fogas fogaskerekes tengelykapcsolókhoz képest a GIGL modell átlagosan 15–20%-kal növeli a terheléstűrést azonos belső hüvely külső átmérője és maximális tengelykapcsoló külső átmérője mellett. Ez teszi a nagy terhelésű GIGL-alkalmazások egyik kedvencévé.

Szögeltolódás 1°30'-ig

Egyik legnagyobb előnye a fokozott szögelmozdulás kompenzáció. Ha a sugárirányú elmozdulás nulla, az egyenes fogas fogaskerekes tengelykapcsolók csak 1°-ot bírnak el, de a GIGL dob alakú fogaskerekes tengelykapcsoló 1°30'-ig lépked – ez 50%-os javulás. Ez ideálissá teszi alacsony sebességű, nagy terhelésű környezetekhez, mint plbányászati ​​és kohászati ​​gépek, ahol az eltolódási tűrés megváltoztatja a játékot.

Optimalizált fogérintkező, alacsonyabb zajszint, hosszabb karbantartási intervallumok

A dob alakú fogfelület javítja a belső és külső fogak közötti érintkezést. Kijavítja az egyenes fogú tengelykapcsolókkal kapcsolatos gyakori problémákat, mint például az élek összenyomódása és a szögeltolódás során a fogvégeken kialakuló feszültségkoncentráció. Ugyanakkor csökkenti a súrlódást és a kopást, csökkenti a zajt és meghosszabbítja a karbantartási intervallumokat. A külső foghüvely kiszélesedő formája megkönnyíti az össze- és szétszerelést a karbantartó csapatok számára.

99,7%-os átviteli hatékonyság

Ami a sebességváltó hatékonyságát illeti, a GIGL dob alakú fogaskerekes tengelykapcsolója eléri a 99,7%-ot – ez a szám az ipari fogaskerekes tengelykapcsolóknál való megbízhatóságáról beszél, a gyártásban használt szállítószalag-rendszerektől az építőipari nehézgépekig. A külső foghüvely dob alakú fogakat használ a sima hálózás érdekében, kiváló minőségű acélból készült, közepesen kemény fogfelülettel a nagy terhelések elviselésére. Az opcionális fogfelület keményítés (HRC ≥ 56) tovább javítja a tartósságot. Könnyű kialakítása alacsonyan tartja a forgási tehetetlenséget – ideális olyan berendezésekhez, ahol a sebesség és a pontosság számít.

Megbízható kenés, tömítés és cserélhetőség

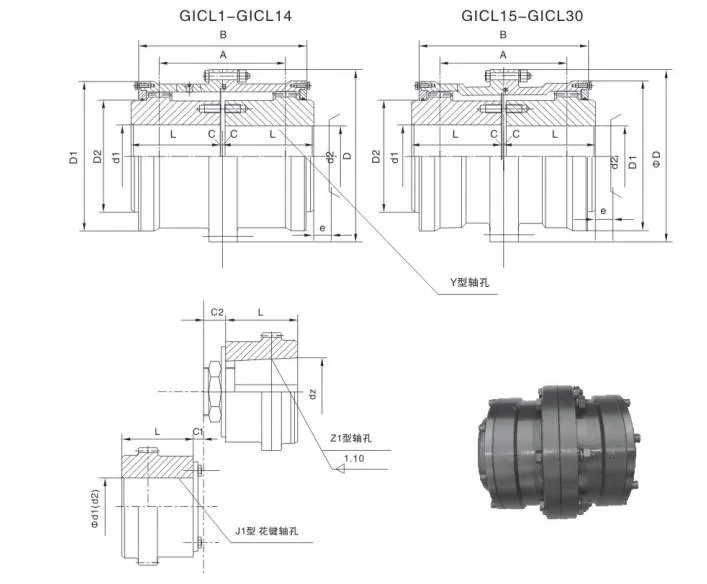

Annak érdekében, hogy a GIGL dob alakú fogaskerekes tengelykapcsoló hosszú távon jól működjön, megbízható kenőszerkezetekkel és tömítésekkel van felszerelve, amelyek meghosszabbítják az élettartamot és leegyszerűsítik a karbantartást. Szimmetrikus kialakítása kiváló cserélhetőséget biztosít, így az alkatrészek cseréje egyszerű. A nagy sebességű műveleteknél, ahol a kerületi sebesség meghaladja a 36 m/s-t, a dinamikus kiegyenlítés megakadályozza a vibrációt és stabil teljesítményt biztosít. A tengelyfurat-konfigurációk rugalmasságot kínálnak – az Y, Z1 és J1 típusok kombinálásával a különböző csatlakozási igények kielégítésére.

Dob alakú fogaskerekes tengelykapcsolók teljes választéka

Raydafon, megbízhatófogaskerekes tengelykapcsoló gyártója, a GIGL-en túlmenően a dob alakú fogaskerekes tengelykapcsolók teljes választékát gyártja, beleértve a GICL, GIICL, GICLZ, GIICLZ és NGCL változatokat – amelyek mindegyike megfelel a szigorú ipari szabványoknak a minőség garantálása érdekében.

Kompakt, merev-rugalmas, kevés karbantartást igényel

Ez a merev-rugalmas tengelykapcsoló számos előnnyel jár: kompakt szerkezet, kis fordulási sugár, nagy teherbírás, csúcsminőségű hatékonyság, alacsony zajszint és hosszú karbantartási ciklusok. Különösen alkalmas alacsony fordulatszámú, nagy teherbírású kohászat (hengerművek), bányászat (zúzógépek), emelés és szállítás (daruk), valamint kőolaj-, vegyipari és általános gépek tengelyes hajtóműveihez.

Alkalmazási megjegyzések

Nagy merevsége és rugalmasság nélküli rugalmassága miatt nem ajánlott olyan gépekhez, amelyek rezgéscsillapítást, pufferelést vagy rendkívül szigorú tengelybeállítást igényelnek – például olyan precíziós berendezéseknél, ahol még a kis rezgések is befolyásolhatják a teljesítményt.

Alkalmazási forgatókönyvek

A GIGL dob alakú fogaskerekes tengelykapcsolót széles körben használják nehézipari ágazatokban, ahol kritikus a nagy nyomaték, az eltolódási tűrés és a tartósság.

Miért vásároljon Raydafontól

A Raydafon egy kínai székhelyűfogaskerekes tengelykapcsoló szállítójatöbb mint egy évtizedes tapasztalattal rendelkezik a mechanikus erőátviteli alkatrészek terén. Kiegyensúlyozzuk a jó minőséget a versenyképes gyári árakkal, és nem árulunk mindenre alkalmas alkatrészeket – együttműködünk Önnel, hogy a megfelelő tengelykapcsolót a gépeihez illesszük.

Egyedi méretek és felületkezelések

Meghatározott furatméretre, fogfelület-edzésre (HRC ≥ 56) vagy egyedi tengelyfurat-konfigurációra van szüksége? A méreteket és a felületkezeléseket az Ön pontos beállításához igazítjuk.

Gyors szállítás és műszaki támogatás

A szabványos modelleket gyorsan szállítják, és mérnökcsapatunk kérésre szerelési és üzembe helyezési útmutatást ad. Kevesebb állásidő, jobb hatásfok és egy tengelykapcsoló, amely mozgásban tartja nehéz felszerelését.
