A GICLZ dob alakú fogaskerék tengelykapcsoló cseréje

A Raydafon GICLZ dobfogaskerekes tengelykapcsolóját nagy nyomatékú erőátvitelre tervezték nehézipari gépekben – gondoljunk csak acélgyárakra, cementgyárakra és bányászati ​​berendezésekre. Ez a hajtómű magához igazodó alkatrésze a nehéz, könyörtelen munkakörnyezetek kezeléséhez. Mi különbözteti meg? Dob alakú fogazat, a fogak nagy szilárdságú 42CrMo acélból készülnek. Ez a felépítés lehetővé teszi akár 2000 kN·m forgatónyomaték kezelését, 50–400 mm-es furatátmérőket, és akár 1,5 fokos szögeltérésekkel is megbirkózik – mindezt úgy, hogy közben rendkívül alacsony a holtjáték a sima, egyenletes erőáramlás érdekében.

Nehéz gépekkel végzett műveleteknél ez a nagy nyomatékú dobfogaskerekes tengelykapcsoló jelentősen csökkenti az alkatrészek kopását. Tökéletes dobos fogaskerekes tengelykapcsolóként, amelyet csak nehéz gépekhez készítettek, és kiváló választás dobfogaskerekes tengelykapcsolókhoz, amelyek kesztyűként illeszkednek az ipari berendezésekhez. A Raydafon szigorú gyártási tűrései azt jelentik, hogy ez a tengelykapcsoló durva ipari körülmények között is megállja a helyét – kevesebb vibráció befolyásolja a berendezés teljesítményét, és sokkal kevesebb a karbantartási utak (ami időt és pénzt takarít meg).

Íme egy újabb győzelem: a GICLZ dobfogaskerekes tengelykapcsoló ISO 9001 tanúsítvánnyal rendelkezik. A fogaskerekek fogai ott kapnak kenést, ahol összeérnek, és az egész egység strapabíró szerkezetű – így tovább bírja még akkor is, ha vastag a por vagy a hőmérséklet szélsőségesre ingadozik. Kompakt hegesztett kialakításának köszönhetően a telepítés is gyerekjáték – ideális hengerművekhez, szállítószalag-rendszerekhez és hasonló elrendezésekhez. Nem csoda, hogy ez egy kiemelkedő, hosszú élettartamú dobfogaskerekes tengelykapcsoló, és a bányászati ​​berendezésekhez szabott egyedi dobfogaskerekes tengelykapcsolók kedvence.

A kínai székhelyű Raydafon mindenféle egyedi beállítást kínál a vállalkozások számára világszerte. Konkrét méretre van szüksége? Kész. Karburálást (vagy más felületkezelést) szeretne az extra tartósság érdekében? Nem probléma. És mindezt olyan árakon, amelyek versenyeznek – anélkül, hogy a minőséget le kellene vágni. Adja hozzá ezt a tengelykapcsolót a beállításához, és meghosszabbítja a berendezés élettartamát és jobb általános hatékonyságot. Az átviteli rendszereiket korszerűsíteni kívánó nehézipari vállalatok számára ez szilárd, megbízható választás.

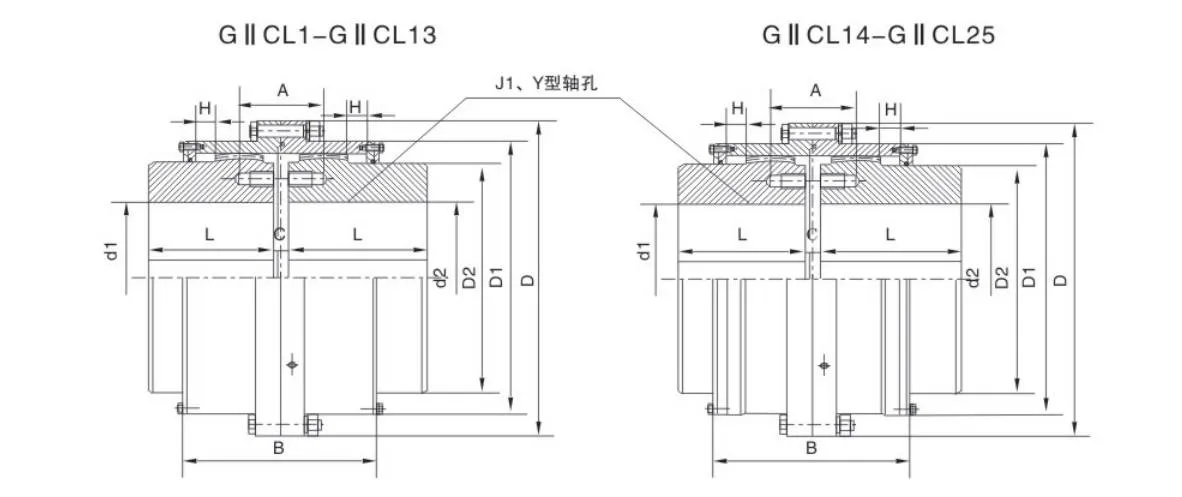

Termékleírás

(1) A minőség és a tehetetlenségi nyomaték egy közelítő számítás.

A tengelyhossz legkisebb átmérője.

(2) A D2≥465mm tömítőgyűrűt a gumival nemezelt kör alakú felület veszi át.

(3) a táblázatban "*"-mal jelölt tengelyfuratok méretei csak a dz.

(4) lehetővé teszi a tájékozódási kompenzációt 1e 30'.

(5) A radiális kompenzáció ΔY=0,026 ΔA.

A termék előnyei

A Raydafon mechanikus sebességváltó-alkatrészeinek termékcsaládjának alaptermékeként a GICLZ dob alakú fogaskerekes tengelykapcsoló folyamatosan kiemelkedő teljesítményt nyújt különféle ipari forgatókönyvekben, amelyek stabil erőátvitelt igényelnek. Ez a rendkívül előnyben részesített, rugalmas dob alakú fogaskerekes tengelykapcsoló nemcsak hatékonyan javítja a berendezések működési hatékonyságát, hanem pontosan megoldja a tengelycsatlakozás során fellépő különféle gyakori problémákat is, így számos ipari vállalkozás előnyben részesített elemévé válik az erőátviteli rendszerek konfigurációjában.

A nyomatékátviteli kapacitást tekintve a GICLZ dob alakú fogaskerekes tengelykapcsoló rendkívül kiemelkedő teljesítménnyel rendelkezik, és kiváló, nagy nyomatékú fogaskerekes tengelykapcsolónak nevezhető. Könnyen kezeli a különféle nehéz terheléseket, 99,7%-os átviteli hatásfokkal. Ez a kiváló teljesítmény lehetővé teszi, hogy pótolhatatlan szerepet töltsön be alacsony fordulatszámú és nagy terhelésű munkakörülmények között olyan területeken, mint a bányászat és a kohászat, megbízható átviteli garanciákat biztosítva ezen iparágak stabil termeléséhez.

Ezen túlmenően a GICLZ dob alakú fogaskerekes tengelykapcsoló kiválóan alkalmazkodik az eltolódásokhoz, és erős, nagy eltolódású fogaskerekes tengelykapcsoló. Hatékonyan képes kompenzálni a szög-, radiális- és axiális eltéréseket. Különösen az optimalizált szögeltolódási teljesítménye javítja hatékonyan a fogfelület érintkezési állapotát. Az egyenes fogú tengelykapcsolókhoz képest nagymértékben meghosszabbítja saját élettartamát, lecsökkenti a tengelykapcsoló kopása által okozott berendezések leállási és karbantartási idejét, és tovább javítja a teljes gyártási rendszer működésének folytonosságát.

Az erős tartósság és az alacsony karbantartási költségek szintén jelentős előnye ennek a Raydafon csatlakozónak. Nagy szilárdságú és tartós anyagokból készült, alacsony zajszinttel és alacsony vibrációval üzem közben. Nemcsak a saját kopási sebességét csökkenti, hanem a csatlakoztatott berendezések elvesztését is. Megbízható, rugalmas fogaskerekes tengelykapcsoló ipari felhasználásra, amely olyan zord környezetekhez is alkalmas, mint a vegyipar és a megújuló energia. Ezeken a területeken, ahol a berendezések teljesítményére rendkívül magas követelmények vonatkoznak, stabil teljesítményt hoz, és segít a vállalkozásoknak csökkenteni a berendezések üzemeltetési és karbantartási költségeit.

Ezenkívül a GICLZ dob alakú fogaskerekes tengelykapcsoló kialakítása teljes mértékben figyelembe veszi a beszerelés kényelmét és a hosszú távú költségkontrollt. Kompakt felépítése erős teherbíró képességgel kombinálva hatékony működési teljesítményt biztosít ipari hajtómű tengelykapcsolóként, amely gyakori karbantartási beavatkozások nélkül képes támogatni a berendezések hosszú távú folyamatos működését. Ez a tervezési koncepció nagymértékben összhangban van a Raydafon azon elkötelezettségével, hogy kiváló minőségű és cserélhető alkatrészeket biztosítson a globális piac számára, így költséghatékonyabb átviteli megoldásokat hozzon az ipari vállalkozások számára szerte a világon.

Termékjellemzők

A Raydafon által gyártott GICLZ dob alakú fogaskerekes tengelykapcsoló az alapvető paraméterek és méretek tekintetében szigorúan megfelel a JB/ZQ szabványoknak, és teljes mértékben megfelel a JB/ZQ4382-86 Technikai specifikációk fogaskerekes tengelykapcsolókra előírásainak. Ez egy nagyon kedvelt rugalmas dob alakú fogaskerekes tengelykapcsoló megoldás az ipari hajtóművek területén. Kifejezetten vízszintes koaxiális erőátviteli tengely csatlakoztatására tervezték, ez a tengelykapcsoló rugalmasan alkalmazkodik a tengely szögeltéréseihez és sugárirányú elmozdulásához a tényleges munkakörülmények között. Ezenkívül lehetővé teszi a tengely korlátozott tengelyirányú szabad mozgását, könnyen megbirkózik a tengely hőtágulásával és összehúzódásával, amelyet az üzem közbeni hőmérséklet-változások okoznak, így megbízható garanciát nyújt a berendezések stabil átvitelére.

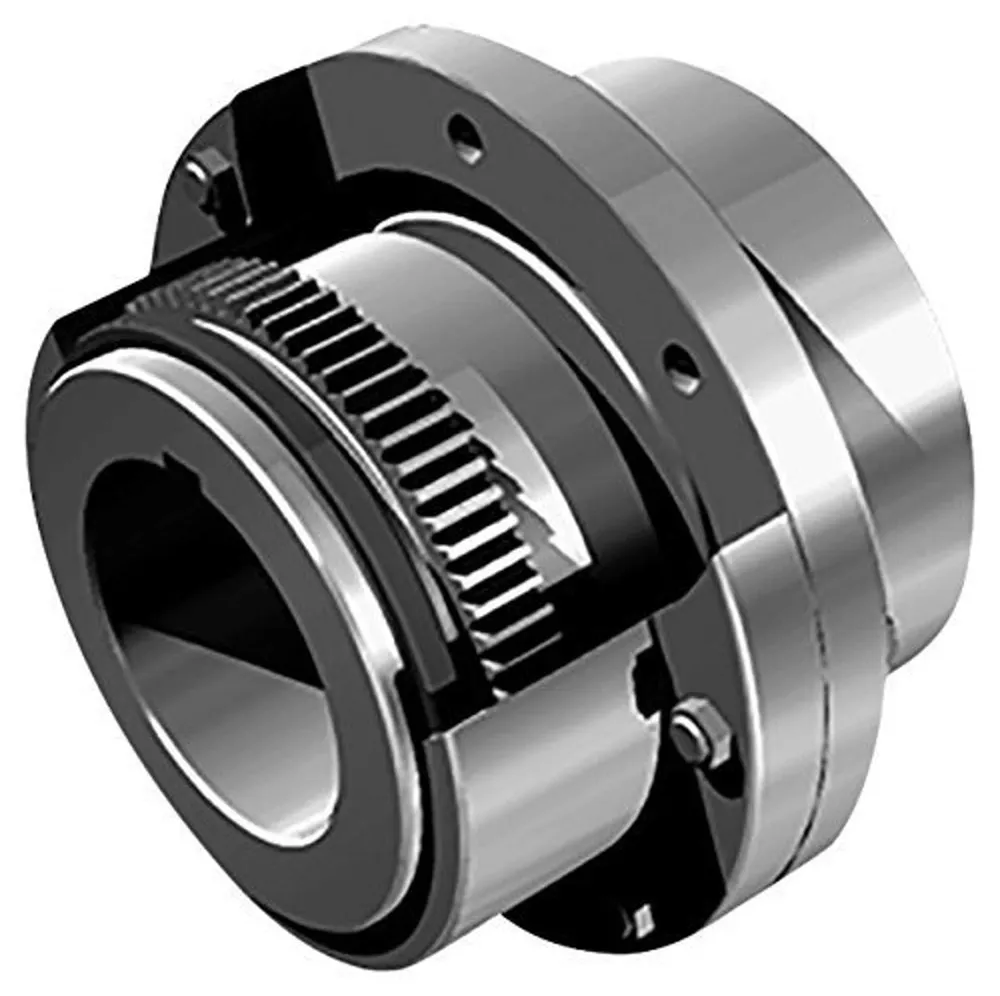

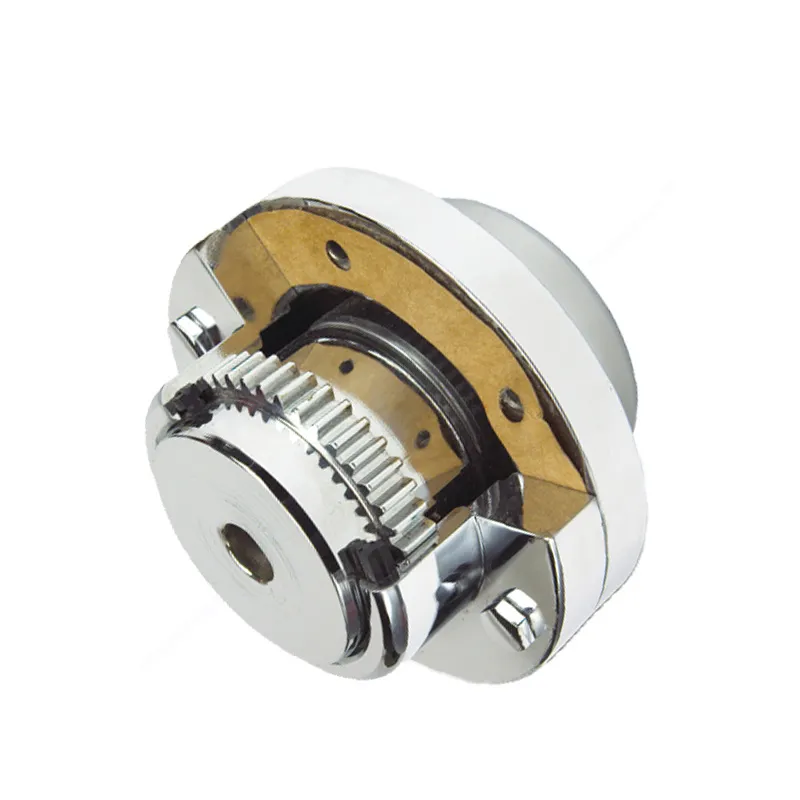

A GICLZ dob alakú fogaskerekes tengelykapcsoló legszembetűnőbb tervezési jellemzője a dob alakú külső fogaskerék hüvely szerkezetében rejlik. Ez a kialakítás lehetővé teszi, hogy a tengelykapcsoló belső és külső fogazata optimális illeszkedési állapotot érjen el, jelentősen javítva az átviteli stabilitást. A tengelykapcsoló kiváló minőségű acélból készült, közepesen kemény fogfelülettel. Szilárd anyagára és ésszerű szerkezetére támaszkodva nagy teljesítményű, nagy nyomatékú, dob alakú fogaskerekes tengelykapcsolóvá válik, amely kiváló teherbíró képességgel büszkélkedhet, és képes könnyen kezelni a nagy terhelésű átviteli igényeket ipari forgatókönyvekben. A teljesítmény további javítása érdekében a fogfelületek keményedési kezelésen esnek át, hogy elérjék a HRC ≥ 56 keménységi szabványt. Edzés után a tengelykapcsoló teherbíró képessége jelentősen megnövekszik, miközben megőrzi könnyű karakterisztikáját és alacsony forgási tehetetlenségét, anélkül, hogy további terhelést jelentene a tengelyre.

Megbízhatóság szempontjából a GICLZ dob alakú fogaskerekes tengelykapcsoló is kiválóan teljesít. Fejlett kenőszerkezetekkel és tömítőelemekkel van felszerelve. A jó kenéssel csökkenthető a fogfelület kopása, míg a jó minőségű tömítés hatékonyan megakadályozhatja a kenőolaj szivárgását és a szennyeződések behatolását. Ez nemcsak meghosszabbítja a tengelykapcsoló élettartamát, hanem leegyszerűsíti a napi karbantartást is. Nagy eltolás-kiegyenlítésű dob alakú fogaskerekes tengelykapcsolóként szimmetrikus szerkezeti kialakítása kiváló cserélhetőséget biztosít alkatrészeinek, így az alkatrészek karbantartása és cseréje hatékonyabb és kényelmesebb. Ha a tengelykapcsoló üzemi lineáris sebessége meghaladja a 36 m/s-ot, a precíz dinamikus kiegyenlítő kezelés biztosítja a berendezés stabil működését, elkerülve, hogy a nagy sebességű működés okozta rezgések befolyásolják az átviteli pontosságot.

A különböző berendezések csatlakozási követelményeinek kielégítésére a GICLZ dob alakú fogaskerekes tengelykapcsoló számos tengelyfurat-konfigurációs sémát kínál, amelyek több tengelylyuk-kombinációt is lefednek, mint például az Y, a Z1 és a J1 típus. Függetlenül attól, hogy milyen tengelycsatlakozási forgatókönyvről van szó, a megfelelő beépítési mód megtalálható. A Raydafon átfogó elrendezéssel rendelkezik a fogaskerekes tengelykapcsolók területén. A GICLZ típuson kívül több terméksorozattal is rendelkezik, beleértve a GICL, GⅡCL, GⅡCLZ és NGCL. A teljes sorozatú termékmátrixával a Raydafon megbízható rugalmas hajtómű-beszállítóvá vált az ipari területen, termékeit pedig széles körben használják különféle iparágak átviteli rendszereiben, mint például a kohászat, a bányászat, a vegyipar és a villamos energia.

A teherbírás összehasonlítása szempontjából a GICLZ dob alakú fogaskerekes tengelykapcsoló jelentős előnyöket mutat. Azonos belső hüvely külső átmérője és maximális tengelykapcsoló külső átmérője mellett teherbíró képessége 15-20%-kal nagyobb, mint az egyenes fogú tengelykapcsolóké, így nagyobb nyomatékot tud továbbítani egy kompaktabb beépítési térben. Az eltolás kiegyenlítő teljesítményét tekintve ez a dob alakú fogaskerekes tengelykapcsoló még kiemelkedőbb. Ha a sugárirányú elmozdulás nulla, a szögelmozdulás kompenzációja elérheti az 1°30′-ot, ami 50%-os javulás az egyenes fogú tengelykapcsolókhoz képest. Még olyan munkakörülmények között is stabilan működik, ahol a tengelybeállítási pontosság nem ideális. Sőt, ugyanazon modul, fogszám és fogszélesség mellett a dob alakú fogszerkezet nagyobb szögeltolódás-kompenzációt érhet el, az alkalmazkodóképesség messze meghaladja az egyenes fogú tengelykapcsolókét.

A GICLZ dob alakú fogaskerekes tengelykapcsoló dob alakú fogfelületének kialakítása a belső és külső fogak érintkezési állapotát is optimalizálhatja. Ha a tengelyben szögelmozdulás van, akkor hatékonyan elkerüli a fogfelületek élkihúzódását, csökkenti a feszültségkoncentrációt, ugyanakkor növeli a fogfelületek kopásállóságát és súrlódási ellenállását, csökkenti a zajt az átvitel során, meghosszabbítja a berendezés karbantartási intervallumát, csökkenti a karbantartási állásidőt és javítja a termelés hatékonyságát. Ezenkívül a tengelykapcsoló külső fogaskerék hüvelyének két vége harang-száj alakú. Ez a részletgazdag kialakítás kényelmesebbé teszi a tengelykapcsoló felszerelését és szétszerelését, megtakarítva a munkaórák költségeit a berendezés összeszerelése és karbantartása során.

A 99,7%-os sebességváltó hatásfokával a GICLZ dob alakú fogaskerekes tengelykapcsoló világszerte az egyenes fogas tengelykapcsolók kedvelt alternatívájává vált. A Raydafon komplett gyártási rendszerrel rendelkezik, amely biztosítja, hogy minden GICLZ csatlakozó teljes specifikációval rendelkezzen és megfeleljen a szabványoknak, így stabil és megbízható termékeket biztosít a felhasználóknak. Hatékony ipari dob alakú fogaskerekes tengelykapcsolóként merev és rugalmas, de nincs rugalmassága. Ezért nem alkalmas rezgéscsillapítást és pufferelést igénylő munkakörülményekre, és nem használható olyan gépészeti berendezésekben sem, amelyek szigorú tengelybeállítási pontossági követelményeket támasztanak. A felhasználók a tényleges munkakörülmények igényei szerint ésszerűen választhatnak.

Vásárlói vélemények

⭐⭐⭐⭐⭐ Li Ming, vezető mérnök, Tianjin Heavy Machinery Co., Ltd.

Üzemünk nagyipari berendezéseire már hónapok óta szereljük a Raydafon GICLZ dob típusú fogaskerekes tengelykapcsolóját, és a tényleges teljesítménye messze felülmúlta várakozásainkat. Ennek a tengelykapcsolónak a dobfogaskerekes kialakítása hihetetlenül praktikus. Korábban a berendezés mindig érezhetően vibrált működés közben – a kezelők hangos zajra és a gép "remegésére" panaszkodtak. Miután kicserélték erre a tengelykapcsolóra, a rezgés amplitúdója több mint felére csökkent, így az egész berendezés egyenletesen és egyenletesen működik. Ráadásul a teste szilárd anyagokból készült. Műhelyünk berendezései egész évben nagy terhelés mellett üzemelnek, több mint tíz órán keresztül folyamatosan, megszokott rutinszerűen. Mégis, ez az ipari nagy teherbírású GICLZ dob típusú fogaskerekes tengelykapcsoló soha nem hagyott cserben minket; a fogfelület kopása rendkívül csekély, és ellenőrzés céljából szétszerelve még mindig szinte újnak tűnik. A telepítés is problémamentes – műszaki csapatunk két embere kevesebb mint egy óra alatt befejezte az utasításokat követve, nem kell külső csapatot bérelnie. Amit még érdemes megemlíteni, az a Raydafon ügyfélszolgálata. Korábban, amikor a hibakeresés során kétségeink támadtak a dob típusú fogaskerekes tengelykapcsoló beépítési távolságával kapcsolatban, online egyeztetés után a mérnök nem csak azonnal válaszolt, hanem részletes hibakereső videót is küldött. A szolgáltatás rendkívül átgondolt, és az egész csapat nagyon elismeri ezt a terméket.

⭐⭐⭐⭐⭐ James Mitchell, karbantartási vezető, New York Steel Works, USA

New York-i gyárunkban a Raydafon GICLZ dob típusú fogaskerekes tengelykapcsolója határozottan "problémamegoldó". Korábban a gyár acélhengerlő berendezéseit sokáig zaj- és rezgésproblémák gyötörték. Különösen nagy nyomatékú működés esetén a tengelykapcsoló hajtja a hajtótengelyt, hogy "zümmögő" hangot adjon, és a közeli munkaállomásokon zajszűrő fejhallgató viselésére kényszeríti a dolgozókat. Karbantartás közben gyakori alkatrész-lazulást is tapasztaltunk, amelyet vibráció okoz. Mióta lecserélték erre a nagy nyomatékú GICLZ dob típusú fogaskerekes tengelykapcsolóra, a helyzet teljesen javult. Egyedülálló dobfogaskerekes szerkezete okosan tudja eloszlatni a működés közbeni feszültséget, nemcsak a berendezés zaját csökkenti a megfelelőségi tartományon belül, hanem minimalizálja az alkatrészek vibráció okozta kopását is. Telepítése rendkívül egyszerű – karbantartó csapatunk nem fordított sok időt a csere befejezésére. Ilyen hosszú használat után meghibásodás nélkül stabil marad, akár nagy intenzitású nyomatékos terheléseket kezel, akár megbirkózik az ütésekkel a berendezés indítása és leállítása során. Most már nemcsak a meglévő berendezéseken folytatjuk a használatát, hanem azt is tervezzük, hogy a Raydafon ipari zajcsökkentő GICLZ dob típusú fogaskerekes tengelykapcsolóját teljes mértékben alkalmazzuk a közelgő új gyártósorokon. Költséghatékonyság és megbízhatóság szempontjából verhetetlen.

⭐⭐⭐⭐⭐ Maria González, operatív igazgató, Madrid Industrial Group, Spanyolország

A Raydafon GICLZ dob típusú fogaskerekes tengelykapcsolója nagy segítséget jelentett madridi gyárunk gyártási műveleteihez! A korábban általunk használt más márkák tengelykapcsolóinál a legnagyobb probléma a tengelyeltérés volt – a berendezés egy ideig üzemelt működése után a tengelykapcsoló mindig elvált a motortengelytől és a munkagép tengelyétől, ami az erőátviteli hatékonyság csökkenését és a csatlakoztatott alkatrészek gyakori kopását eredményezte. Havonta többször le kellett állítani a gyártósort, csak karbantartás miatt. Miután átváltott erre a GICLZ dob típusú fogaskerekes tengelykapcsolóra, a dobfogaskerekes kialakítása tökéletesen megoldja ezt a fájdalmat. Automatikusan képes kompenzálni a beépítési eltéréseket egy bizonyos tartományon belül, és a tengelyrendszer még akkor is meg tudja tartani a pontos beállítást, ha a berendezés hosszú ideig nagy sebességgel működik. Ezen kívül ütésállósága is kiváló. A gyártósorunkon található sajtolóberendezések nagy ütőerőt hoznak létre működés közben, és ez a tengelykapcsoló mindig stabilan pufferelni tudja, így a teljes gyártási folyamat zökkenőmentesen és stabilan fut. Ennél is fontosabb, hogy a karbantartási gyakoriság kétharmadára csökkent a korábbiakhoz képest, ami nagymértékben minimalizálja a gyártósor leállások okozta veszteséget. Nagy terhelésű ipari forgatókönyvek esetén határozottan megbízható "must-have".

⭐⭐⭐⭐⭐ Pierre Lefevre, mérnöki menedzser, Paris Mechanical Solutions, Franciaország

Miután a Raydafon GICLZ dob típusú fogaskerekes tengelykapcsolóját felszereltük párizsi gyárunk berendezésére, mind a működési hatékonyság, mind a stabilitás magasabb szintre emelkedett. Ennek a tengelykapcsolónak a dobfogaskerekes kialakítása „rugalmassággal” jár – nemcsak hatékonyan képes elnyelni az ütközési terhelést a berendezés működése közben, hanem csökkenti a csatlakoztatott fogaskerekek és csapágyak kopását is. Korábban havonta kellett cserélni a feldolgozó berendezések sérülékeny részeit, most azonban a csereciklus három hónapra bővült, jelentősen csökkentve a fogyóeszközök költségeit. A telepítési folyamat szintén problémamentes – mérnökeink kevesebb mint egy óra alatt végezték el az összeszerelést, követve a GICLZ dob típusú fogaskerekes tengelykapcsoló telepítési lépéseit a kézikönyvben, további hibakeresés nélkül. A tengelykapcsoló fogfelülete mindeddig még mindig sima, deformáció és rozsdamentes, tartóssága pedig messze felülmúlja a többi általunk használt márkát. A berendezések megbízhatóságára és termelési hatékonyságára törekvő vállalkozások számára ez az ipari, nagy hatásfokú GICLZ dob típusú fogaskerekes tengelykapcsoló mindenképpen kiváló választás.

Miért válassza a Raydafont?

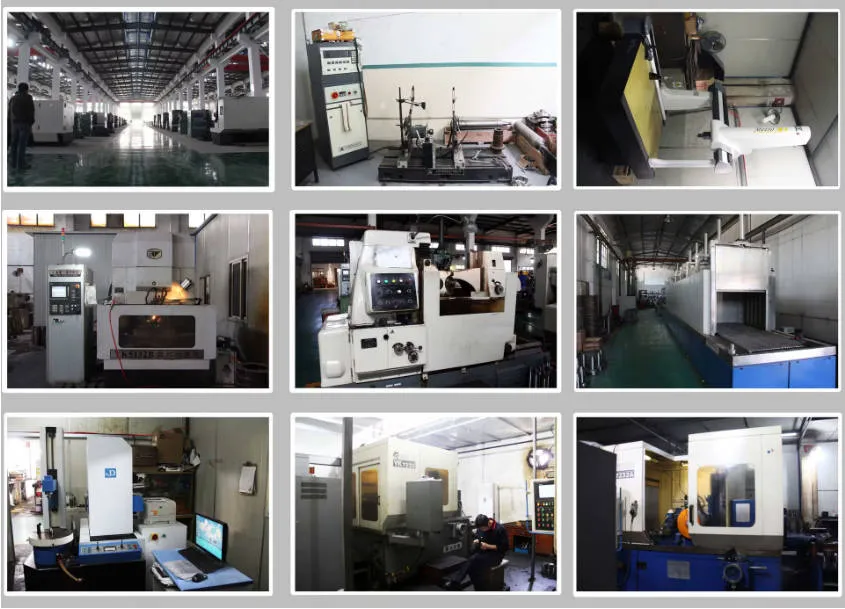

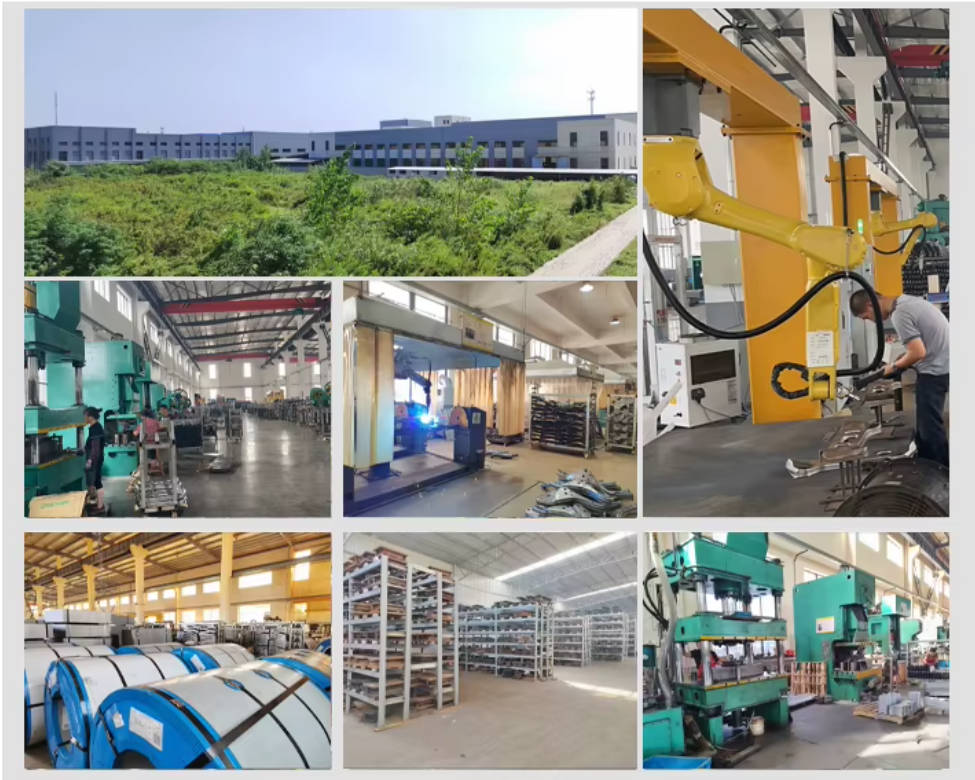

Több mint egy évtizede a mechanikus sebességváltó-alkatrészek iparában tevékenykedő Raydafon 2006-ban indult Hangzhouban azzal a céllal, hogy „megbízható sebességváltó-megoldásokat szállítson”. Nem csak egyszerűen termékeket gyártunk; ehelyett praktikus, nagy teljesítményű megoldások nyújtására koncentrálunk, amelyek az ipari forgatókönyvekhez vannak szabva a különböző ágazatokban. Az évek során megbízható fogaskerekes tengelykapcsoló-gyártóként szilárd hírnevet szereztünk számos ügyfelünk körében, és export üzletágunk folyamatosan nőtt. Minden általunk gyártott tengelykapcsoló megfelel a nemzetközi szabványoknak – mindez azért, hogy ügyfeleink teljes nyugalommal használhassák termékeinket.

Azok az ügyfelek, akik dolgoztak velünk, tudják, hogy a Raydafon kiemelkedő ereje a nagy nyomatékú fogaskerekes tengelykapcsolókban rejlik. Az ipari telephelyek gyakran zord környezetek, ahol a berendezések nagy terhelés alatt működnek hosszú szakaszokon. Nagy nyomatékú fogaskerekes tengelykapcsolóinkat kifejezetten az ilyen megerőltető körülmények kezelésére tervezték: stabil és hatékony erőátvitelt tesznek lehetővé, miközben minimalizálják a berendezés karbantartási leállását, így az ügyfelek sok gondot megkímélnek. Vegyük például a nehézgépekhez szállított rugalmas fogaskerekes tengelykapcsolókat: a gyártás során csak tartós, kiváló minőségű anyagokat választunk, és fejlett ipari technikákat alkalmazunk. Ez biztosítja, hogy termékeink nem csak kiváló teljesítményt nyújtanak, hanem hosszú élettartammal is büszkélkedhetnek. Soha nem folyamodunk az "alacsony ár, alacsony minőség" megközelítéshez; ehelyett arra törekszünk, hogy ügyfeleink számára egyensúlyt teremtsünk a kompromisszumok nélküli minőség és a költséghatékonyság között. Ez az oka annak, hogy olyan sok iparág, amelynek szüksége van robusztus ipari fogaskerekes tengelykapcsoló rendszerekre, hajlandó hosszú távú partneri kapcsolatokat kiépíteni velünk.

Sőt, a Raydafon valóban tisztában van az "igény szerinti testreszabás" csínjával-bínjával. Minden ügyfélnek egyedi felszerelése, munkakörülményei és nyomatékigényei vannak – soha nem erőltetjük egy mindenki számára megfelelő megoldást. Ehelyett személyre szabott fogaskerekes tengelykapcsoló-megoldásokat tervezünk az egyedi igényeik alapján. Legyen szó standard modellről vagy speciális, egyedi fejlesztést igénylő változatról, modern gyártóüzemünk és K+F csapatunk szigorú ellenőrzéseket végez minden szakaszban: a tervezéstől és a gyártástól a tesztelésig. Minden lépésnél a minőség-ellenőrzés csúcsán maradunk, hogy minden termékünk megfeleljen a nemzetközi tanúsítványoknak. A Raydafon választása többet jelent, mint egy fogaskerék tengelykapcsoló vásárlása; Folyamatos műszaki tanácsadási támogatást is nyújtunk – ügyfeleink bármikor fordulhatnak hozzánk kérdésükkel –, és mindig időben teljesítünk. Pontosan ennek köszönhető, hogy világszerte megőriztük szilárd lábunkat a fogaskerekes tengelykapcsoló-szállítók között.
